Особенности стыковки

В процессе монтажных работах нередко возникает необходимость стыковки двутавров. Соединение двутавровых балок может быть выполнено с помощью сварки, болтового соединения или комбинированным методом.

Стыковка с помощью сварки

Этот метод является наиболее распространенным, поскольку обеспечивает сохранение несущей способности конструкции и требует минимальных трудозатрат.

Способ 1

Торцы двутавров свариваются с металлической прокладкой. При таком способе стыковки разделка сварочных швов, как правило, не производится.

Способ 2

Второй способ предусматривает использование четырех накладок, которые привариваются к наружной плоскости полок и с обеих сторон стенки двутавра. Работы производятся в следующей последовательности:

1. На торцевой кромке обоих профилей снимается фаска, обеспечивающая качественный провар. Балки тщательно позиционируют и сваривают по всему периметру.
2. Далее следует заготовить усиливающие накладки, материалом для которых служит конструкционная листовая сталь. Ширина накладок привариваемых к полкам балок должна соответствовать ширине полки. Боковые накладки выкраивают таким образом, чтобы их высота не превышала высоту стенки.
3. Готовые накладки укладываются непосредственно на сварной шов, фиксируются с помощью струбцин и привариваются со всех сторон. Накладки на стенки двутавра часто изготавливаются в форме ромба, это существенно упрощает проведение сварочных работ.

Поскольку сварные швы являются концентраторами напряжений, соединение двутавровых балок с помощью сварки применяется для балок, работающих в режиме умеренных нагрузок. Кроме, того, катет шва быстро стареет, что приводит к преждевременному разрушению конструкции. Чтобы этого избежать, места стыковки двутавров обрабатываются специальным грунтовочным составом.

Стыковка стальных двутавровых балок с помощью болтов

Этот метод стыковки особенно эффективен при монтаже мобильных конструкций, элементы которых приходится демонтировать и собирать вновь. К преимуществам разъемной стыковки можно отнести следующие факторы:

• сборка разъемных конструкций не требует высокой квалификации обслуживающего персонала;
• болтовое соединение не вызывает остаточной деформации профиля, нередко возникающей при проведении сварочных работ;
• контролировать качество стыковки существенно проще, чем проверять качество сварных швов;
• болтовые соединения удовлетворительно переносят ударные и вибрационные нагрузки.

К недостаткам такого соединения относятся:

• необходимость использования дополнительных укрепляющих элементов, что значительно увеличивает трудоемкость и металлоемкость работ;
• для обеспечения безопасности в процессе эксплуатации необходим постоянный контроль затяжки болтов, в противном случае, крепление может ослабнуть;

крепежные изделия, изготовленные из углеродистых сталей, довольно быстро поддаются коррозионному разрушению.

Комбинированный метод стыковки

Для создания длинномерных двутавровых балок практикуется сочетание болтовых и сварочных соединений. Стыковка проводится в следующем порядке:

1. Стыкуемые двутавры соединяются, через накладки, крепежными изделиями, из высокопрочных и легированных марок стали.
2. После установки крепежных изделий свариваются пояса.
3. Технологические окна закрываются накладками и прокладками из листовой стали.

Для соединения деревянных двутавров могут использоваться металлические, деревянные и композитные накладки на стенки, размещаемые с обеих сторон балки. В роли крепежа применяются болты и винты, реже – саморезы или гвозди.

Принимая во внимание изложенные выше факты, можно сказать, что двутавровая балка является одним из самых востребованных профилей при возведении металлоконструкций. Способность выдерживать значительные механические нагрузки и малый удельный вес двутавра позволяют существенно повысить прочность и снизить металлоемкость конструкции

Гофрированные балки: отличная экономия

Хотя гофро0балка и выглядит интересно, в России такую конструкцию начали применять еще в 30-х годах прошлого века. Тогда нечто подобное задействовали в деревянных конструкциях. Сегодня же такие балки варят в нескольких металлургических заводах страны.

Теперь этот вид балки представляет собой сварную легкую конструкцию из профлиста, который приварен к стальным полкам. Причем сами полки здесь из горячего проката, а профлист – холоднокатанный.

Посмотрите, как выглядят такие балки:

К идее гофрирования стенок таких балок пришли с целью экономии, если говорить грамотным языком – снижения металлоемкости строительства. Естественно, гофрированная стенка может быть тоньше обычной металлической (всего 1,5-1,8 мм), т.к. у нее уже есть поперечные ребра.

Которые, ко всему, еще и повышают крутильную жесткость самой балки! А, значит, позволяет избавить от главного недостатка, который свойственен двутавру. Здесь напряжение развивается только у поясов, падает почти до нуля, а все касательные напряжения равномерно распределяются по высоте стенок.

Сама гофра может быть как волнистой, так и треугольной (такая считается более технологичной). Еще более прочная балка не с вертикальными гофрами, а горизонтальными.

В общей сложности гофры располагаются к верхнему поясу под углом 45-50°, с расчетом соотношения высоты волны к ее длине от 1/5 до 1/20.

По сравнению с обычными двутавровыми горячекатаными балками гофробалки выходят экономнее на 20-40%. Мало того, что такие балки весят меньше, само профилирование придает большей жесткости при вращении, а потому в монтаже таких балок используется меньше специальных подъемных приспособлений в виде дополнительных уголков и связей. Это значительно упрощает монтаж.

Гофробалки хороши в качестве кровельных прогонов с пролетом от 9 м и как несущее основание в многоэтажках с пролетами до 24 метров.

Единственный существенный недостаток таких конструкций в том, что они довольно трудоемки в изготовлении. Но, благодаря тому, что у таких балок нет ребер жесткости, уменьшается расход металла и длина сварных швов.

Виды двутавров

Современная промышленность представляет огромное многообразие двутавров. В зависимости от формы сечения их подразделяют на следующие категории:

1. Горячекатаный стальной двутавр ГОСТ 8239-89. Представляет собой Н-образный профиль, полки которого образует со стенкой угол 8-12 градусов. Наиболее часто употребляется как опорная кран-балка для тельферных линий.
2. Двутавры нормальные. Их сортамент полностью представлен в таблице ГОСТа 26020-83. От предыдущего типа профиля его отличает параллельность граней полок между собой. Это упрощает процесс изготовления с одной стороны, а с другой, хотя и незначительно, снижает сопротивляемость деформации профилем. В конструкторской документации его принято обозначать буквой «Б».
3. Двутавр широкополочный ГОСТ 26020-83. Ширина полок в данном профиле увеличена почти в 1,5 раза по сравнению с вышепредставленными видами двутаврого сортамента. Такое увеличение формы сечения положительно сказывается на прочности, жесткости и долговечности балки. В среднем она способна выдержать на 40% большей нагрузки по сравнению с нормальным двутавром. Маркируется буквой «Ш».
4. Колонные двутавры отличаются еще большей шириной полок. Толщина стенки также увеличена. Точные размеры двутавра приведены в ГОСТ 26020-83. Такая модификация позволяет повысить значение прочности почти на 100%. Употребляется в особо ответственных конструкциях. Обозначается буквой «К».

Помимо формы сечения сортамент прокатного профиля включает в себя различную номенклатуру материалов, из которых изготавливают двутавровые балки. Наиболее применяемыми из них являются:

• Углеродистые стали обыкновенного качества. Механические свойства и химический состав соответствуют ГОСТ 380-2005. По степени раскисления подразделяются на спокойные, кипящие и полуспокойные. Восемьдесят процентов рынка представлены именно этими сталями в силу их оптимального соотношения цены, технологических и прочностных характеристик.
• Строительные стали ГОСТ 27772-88. Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
• Низколегированные прокатные стали. Полный список механических характеристик размещен в основной таблице ГОСТа 19281-89. Данные стальные сплавы дополнительно легированы марганцем, кремнием и алюминием, что делает их более устойчивыми по отношению к динамическим нагрузкам.
• Стали для мостостроения ГОСТ 4784-97. Еще более прочный сплав. Обладает повышенным сопротивлением к воздействию циклических нагрузок. Применяется в особо ответственных конструкциях.
• Алюминиевые сплавы ГОСТ 4784-97. Сюда входят различные их марки: Амг5, Д16 и прочие. Применяются в тех случаях, когда приоритетом для конструкции является легкость. Также сортамент двутавров из данного материала отличается более высокими эстетическими и коррозионностойкими свойствами.

Параметры

Как уже было указано ранее, на значение жесткости двутавра наибольшее влияние оказывает размер и форма сечения, которые характеризуются такими параметрами как:

• Высота и толщина стенки;
• Ширина и толщина полки;
• Момент сопротивления и момент инерции – величины, которые показывают сопротивляемость геометрии формы к деформации. Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
• Радиус скругления.

Величина данных параметров подбирается исходя из следующих технических условий:

• Расстояние между опорными концами;
• Тип нагрузки;
• Усилие на балку сконцентрировано в одной точке или распределено по ее поверхности;
• Значение нагрузки;
• Тип материала, из которого изготовлена балка.

Область применения

Главной отраслью потребления двутавра до сих пор остается строительство. В основном его применяют в качестве пролетных балок в промышленных и гражданских помещениях

Двутавр является важной частью арочных перекрытий, мостовых и козловых кранов

Также балка активно используется при строении мостов и в производстве некоторой специальной техники: экскаваторы, землекопы и прочие. В автомобилестроении двутавры применяются как элемент каркасов большегрузных машин – грузовиков. А также они служат опорной частью железнодорожных вагонов.

Преимущества и недостатки

Прежде всего, следует сказать, что по методу производства различают сварные и горячекатаные двутавровые металлические балки. Горячекатаные изготавливаются путем проката стали и придания металлической болванке двутавровой формы.

Сварные получаются путем сваривания трех отдельных плоских элементов, образующих стенку и полки. Каждая из них обладает своими преимуществами и недостатками.

Достоинствами горячекатаной являются:

• монолитность;
• отсутствие швов;
• простота и дешевизна производства.

Вследствие чего она обладает более высокими показателями прочности и надежности.

К недостаткам горячекатаной можно отнести:

• Большая толщина стенок. Из-за утолщенности стенок увеличивается масса самого двутавра, а вследствие и всей конструкции в целом. Что может привести к увеличению расходов при строительстве (к примеру, при заливке фундамента, армированного пояса).
• Ограниченность размеров. На российских заводах выпускаются балки с шириной полки не более 400 миллиметров. К тому же выпускаются они определенной длины – 12 метров. И если, к примеру, нужна балка меньшего размера, то придется отрезать лишнее и выбрасывать в отходы. В таком случае ее стоимость возрастает.
• Возможность производства только на крупных предприятиях. Если стройка находится в городе, где расположен такой завод, то это плюс. Но если нет – то в стоимость монолитной балки включаются и транспортные расходы.

Несомненными плюсами сварных является:

• Возможность подобрать нужные размеры. Благодаря этому можно заказать балку нужной длины, шириной полки и высотой стенки. Вследствие чего клиент платит только за то, что ему нужно и практически любых размеров.
• Дополнительные конструкционные особенности. В зависимости от требований заказчика сварная балка может быть изготовлена с разными полками, фланцевыми соединениями, дополнительно усилена ребрами жесткости, перфорирована и иметь биметаллический состав.
• Относительно легкий вес. Сварная балка является более легкой конструкцией, что позволяет сэкономить дополнительные денежные средства при фундаментных работах и возведении стен.

Недостатками сварной являются:

• Наличие швов. Это существенно снижает прочность конструкции. Тем более если сварка имеет дефект. Но при необходимости она может быть усилена ребрами жесткости.
• Использование дополнительных деталей для усиления. Использование арматуры или другого материала при создании ребер жесткости приводит к дополнительным затратам денег и времени, что приводит к увеличению стоимости.

Несущая способность

Основным показателем балки является её несущая способность. Стоит заметить, что двутавр – это тот материал, который обладает максимальной прочностью. Также для него совершенно не страшны резкие перепады температур, выпадение осадков и передвижения земельного покрова.

При покупке и строительстве балки можно увидеть маркировку, именно эта цифра отвечает за максимально возможную на неё нагрузку. Также это значение можно вычислить по справочнику, указав в нем номер материала. Несложно догадаться, что чем больше цифра маркировки, то большую нагрузку может выдержать балка.

Вычислить несущую способность конструкции можно и самостоятельно, но для этого потребуется сделать ряд сложнейших расчетов. Если взять в пример балку с сечением 510 мм, то на неё можно поставить профиль, ширина которого не будет превышать 460 мм. В таком случае искомый материал выступит в качестве основы.

Для балки также необходимо наличие железобетонной основы, к которой она крепится при помощи сварочного аппарата. Этот показатель также может влиять на максимальную нагрузку.

Какую нагрузку способна выдержать балка можно узнать следующим образом: Все перекрытия, входящие в основу конструкции требуется сложить. Эту сумму нужно умножить на коэффициент прочности, который также можно узнать по справочнику. К полученному результату следует прибавить массу собственного веса, которая рассчитывается как в указанном примере, и вычесть из него момент сопротивления. Получив окончательную цифру возможной нагрузки, можно приступить к подбору основного материала для сооружения.

Усиление

Встречаются и такие ситуации, когда несущей способности не хватает для того, чтобы построить здание. Например, этот показатель не удовлетворяет критериям выбора материала. В таком случае, саму балку можно усилить.

1. В первую очередь, нужно выяснить, какие элементы в конструкции отвечают за такие требования как сжатие, растяжение и изгиб;
2. Далее, требуется увеличить сечение исходного материала на этом месте. Обычно, это делается при помощи сварочного аппарата, наваривая дополнительные части. Таким образом, увеличивается несущая способность балки, и она уже может выдержать больше нагрузки.

Прежде чем увеличивать жесткость двутавра, необходимо сверить, действительно ли правильно были сделаны расчеты ранее.

Каркасный дом из двутавровых балок для Вас!

Очень важно, что применение при строительстве домов двутавров дает возможность повысить прочность конструкции стен в несколько раз по сравнению с обычными строениями каркасного дома. Заказывая каркасный дом из двутавровых балок, Вы получаете надежную и достаточно легкую конструкцию

Само строительство будет недорогим и быстрым.

К неоспоримым достоинствам подобного строения стоит отнести:

• стены будут ровными, как снаружи, так и изнутри, что позволяет сэкономить на отделке;
• повышенная прочность остова;
• тсутствие процессов гниения, кручения или прогиба;
• долгий срок эксплуатации;
• недорогая стоимость балок.

Немаловажно, что при строительстве каркасного дома можно легко и незаметно провести все коммуникации в проемах, в том числе и электропроводку. У нас можно заказать каркасный дом из двутавровых балок по выгодной цене, а также приобрести сами балки

InterCity предлагает каркасный дом из двутавровых балок по приемлемым ценам. Мы используем исключительно обработанные и высушенные специальным образом двутавровые балки, которые не подвержены гниению. Они способны служить десятки лет и прекрасно выдерживают большие нагрузки, позволяя обеспечить легкость конструкции.

За считанные дни на современном заводе мы изготовим домокомплект по выбранному Вами проекту, а потом доставим его на участок. После этого мастера примутся за установку домокомплекта, и в самые короткие сроки Вы сможете въехать в дом своей мечты.

Оформить заказ

Особенности конструкции двутаврового профиля

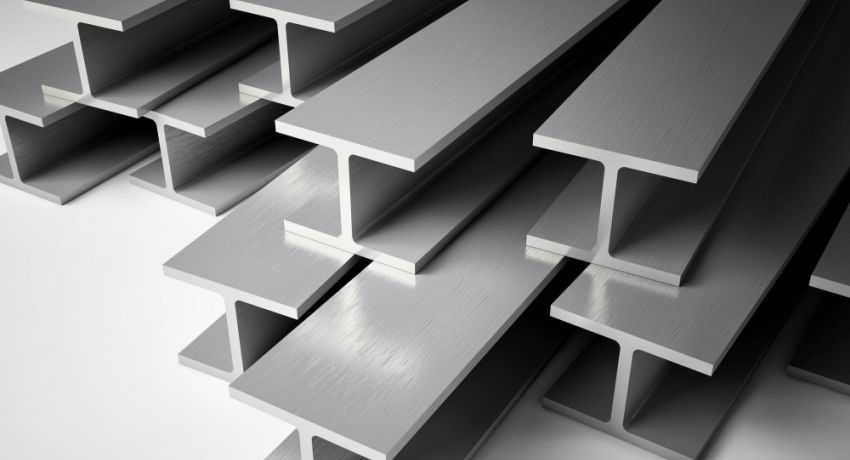

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях. Данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения.

Что такое швеллер: сортамент, характеристики, сферы применения (прочитать подробнее)
Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами.

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля. В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны

Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Обратите внимание! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок

Важно отметить, что он имеет более широкую сферу применения

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

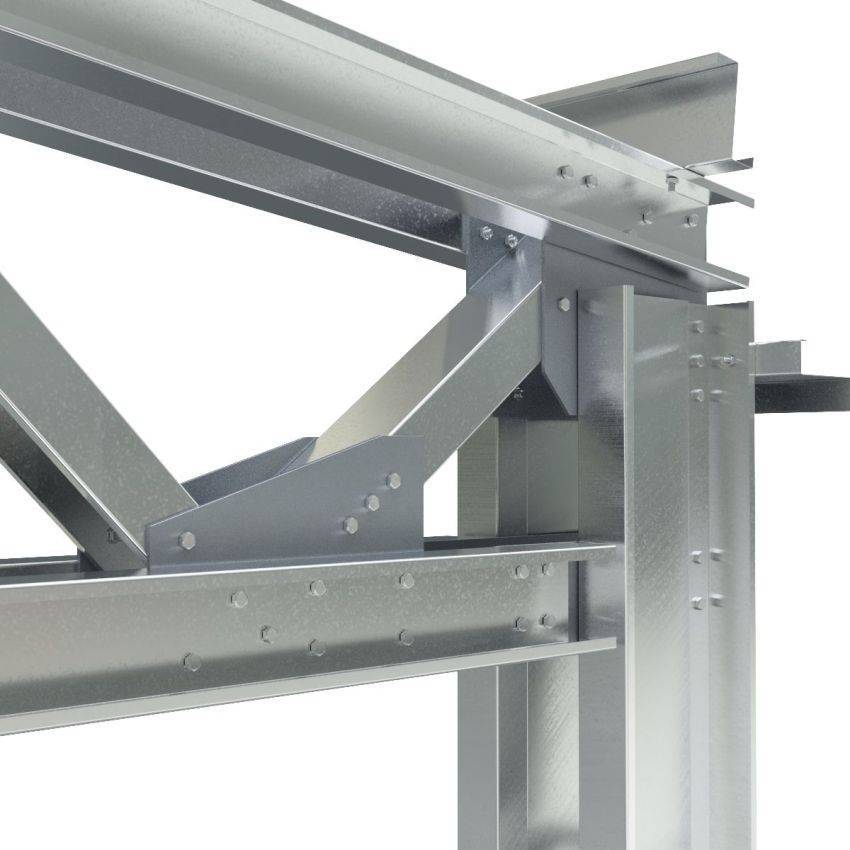

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиля	Ширина, мм	Высота, мм	Толщина полки, мм	Толщина стенки, мм	Вес 1 м длины, кг
20Б1	100	200	8,5	5,6	22,4
20Ш1	150	193	9	6,0	30,6
20К1	200	195	10	6,5	41,5

Достоинства и недостатки двутавровых балок

Давайте перечислим основные особенности двутавровые балок. А их немало!

Благодаря особой конструкции, балка в форме «Н» на практике оказывается в 7 раз прочнее стандартной квадратной балки с такой же площадью сечения, и при этом в 30 раз жестче. Удивительно, не правда ли?

В то же время двутавр, обладающий открытым сечением (как уголок или швеллер), имеют малую устойчивость к скручиванию, в 400 раз меньше, чем круглая труба. Поэтому на двутавровую балку, которая будет использоваться, обязательно рассчитывают нагрузку, постоянную и переменную.

Постоянная предполагает вес материала в виде балок, утеплителя, пола и потолка, а переменная – вес людей и оборудования на перекрытии. В результате таких точных просчетов прочность двутаврового основания не вызывает сомнения.

В процессе эксплуатации размеры двутавровых балок остаются стабильными и не подвержены усадке. Несущая способность таких балок – до 500 кг на погонный метр, и при этом один погонный метр весит всего около 6,8 кг.

Благодаря всему этому такие балки подходят для довольно длинных прогонов, до 24 метров, и для их монтажа не нужны специальные грузоподъемные механизмы (хотя с ними, конечно же, все работы идут быстрее).

К слову, от ферм двутавровые балки выгодно отличаются тем, что их легко подрезать при необходимости, тогда как с фермами такого не провернуть.

Балки достаточно легкие и удобные, без проблем транспортируются:

Плюс использование таких балок влияет на то, насколько дорогую и тяжелую технику нужно будет привозить на место строительства, при каких температурах разрешено работать и сколько будет весить само перекрытие.

Что касается цены, то отметим, что стандартное перекрытие из досок, конечно же, обходится дешевле. Но стоит учитывать, что для самих досок дополнительно нужны промежуточные опоры, обрешетка и многие другие дополнительные детали. Кроме того, такое основание периодически нуждается в ремонте, ведь речь идет о древесине.

Подведем итог: двутавровые балки отлично подходят в качестве стропил, прогонов и балок перекрытий, а также элементов каркаса в малоэтажном строительстве.

Технические характеристики двутавров

При проектировании и расчете металлоконструкций не обойтись без справочной информации, характеризующей размеры и вес двутавровых балок.

Металлические двутавры: размеры и вес

Горячекатаные двутавровые балки с параллельными гранями полок ГОСТ 26020-83

Обозначение двутавра	Размеры, мм	Масса 1 м балки, кг
h	b	S	t
Нормальные двутавры
10Б1	100	55	4,1	5,7	8,104
12Б1	117,6	64	3,8	5,1	8,658
12Б2	120	64	4,4	6,3	10,37
14Б1	137,4	73	3,8	5,6	10,51
14Б2	140	73	4,7	6,9	12,89
16Б1	157	82	4	5,9	12,70
16Б2	160	82	5	7,4	15,77
18Б1	177	91	4,3	6,5	15,37
18Б2	180	91	5,3	8	18,80
20Б1	200	100	5,6	8,5	22,36
23Б1	230	110	5,6	9	25,83
26Б1	258	120	5,8	8,5	27,96
26Б2	261	120	6	10	31,16
30Б1	296	140	5,8	8,5	32,90
30Б2	299	140	6	10	36,64
35Б1	346	155	6,2	8,5	38,88
35Б2	349	155	6,5	10	43,31
40Б1	392	165	7	9,5	48,08
40Б2	396	165	7,5	11,5	54,72
45Б1	443	180	7,8	11	59,84
45Б2	447	180	8,4	13	67,47
50Б1	492	200	8,8	12	72,98
50Б2	496	200	9,2	14	80,73
55Б1	543	220	9,5	13,5	88,99
55Б2	547	220	10	15,5	97,92
60Б1	593	230	10,5	15,5	106,2
60Б2	597	230	11	17,5	115,6
70Б1	691	260	12	15,5	129,3
70Б2	697	260	12,5	18,5	144,2
80Б1	791	280	13,5	17	159,5
80Б2	798	280	14	20,5	177,9
90Б1	893	300	15	18,5	194,0
90Б2	900	300	15,5	22	213,8
100Б1	990	320	16	21	230,6
100Б2	998	320	17	25	258,2
100Б3	1006	320	18	29	285,7
100Б4	1013	320	19,5	32,5	314,5

Деревянные двутавры: размеры и вес

Благодаря небольшому удельному весу и высокой несущей способности, деревянные двутавры получили самое широкое распространение, особенно часто изделия применяются в частном строительстве. Размеры и вес деревянных двутавровых балок «BALKI DOMMA» приведены в таблице.

Наименование балки	Размер бруса, axh, мм	Высота балки, мм	Масса 1 м балки, кг
Серия DJS
DJS-240	64х40	240	3,7
DJS-300	300	4
DJS-360	360	4,8
Серия DJU
DJU-360	90х40	360	6,1
DJU-400	400	6,3
DJU-460	460	7,9
Серия DJН
DJН-400	90х39	400	6,5
DJН-460	460	8,3
Примечание: балки серии DJН полностью изготовлены из композитных материалов

Черт.2 Предельные отклонения по размерам и геометрической форме двутавров

5. Предельные отклонения по размерам и геометрической форме двутавров (черт.1 и 2) не должны превышать величин, приведенных в табл.2.

Условные обозначения

— ширина укороченного фланца; — ширина удлиненного фланца; — перекос полки; — кривизна стенки по высоте сечения

Черт.2

Таблица 2

мм
Параметр двутавра	Интервал значений параметров	Предельное отклонение
Высота	120	±2,0
120380	±3,0
380580	±4,0
580	±5,0
Ширина полки	120	±2,0
120	±3,0
Толщина стенки	4,4	±0,5
4,46,5	±0,7
6,516,0	±1,0
16,023,0	±1,5
23,0	±2,0
Толщина полки	6,3	±1,0
6,316,0	±1,5
16,025,0	±2,0
25,040,0	±2,5
Перекос полки	120	1,0
120290	0,0153,0
290	0,0154,0
Смещение полки относительно стенки ,	120	1,5
120190	2,5
190290	3,0
290 220	3,0
220	4,5
Кривизна стенки по высоте сечения	120	1,0
120380	1,5
380680	2,0
680	3,0
Кривизна профиля в вертикальной и горизонтальной плоскостях	—	0,002
Линейная плотность	—	±4,0%

Примечание. По согласованию изготовителя с потребителем кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,001 для 310 мм.

6. Двутавры в соответствии с заказом изготовляют длиной от 6 до 24 м: мерной длины; мерной длины с отрезком; кратной мерной длины; кратной мерной длины с отрезком; немерной длины.

6.1. Отрезком считаются двутавры длиной не менее:

3 м — для профилеразмеров с линейной плотностью до 20 кг/м;

4 м — для профилеразмеров с линейной плотностью свыше 20 кг/м.

6.2. Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаются отрезки в объеме: до 5% массы партии — для профилеразмеров с линейной плотностью до 20 кг/м; до 8% массы партии — для профилеразмеров с линейной плотностью свыше 20 до 50 кг/м; до 12% массы партии — для профилеразмеров с линейной плотностью свыше 50 до 150 кг/м; до 20% массы партии — для профилеразмеров с линейной плотностью свыше 150 кг/м.

6.3. Допускается изготовление двутавров ограниченной длины в пределах немерной.

7. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать значений, приведенных в табл.3.

Таблица 3

мм
Длина профиля	Интервал значений параметров	Предельное отклонение
До 12000 включ.	790	+60
До 12000 включ.	790	+80
Св. 12000	+100

8. Косина реза не должна выводить длину двутавров за предельные отклонения по длине. В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

9. Поверхность притупления углов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2 , но не более 3 мм.

10. Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля. Высота профиля измеряется по оси .

Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание Стальной листовой прокат. Сортамент: Сб. ГОСТов. — М.: Стандартинформ, 2012

Преимущества и недостатки

Применение двутавров обеспечивает следующие преимущества:

• оптимальная геометрия сечения позволяет обеспечить минимальный расход материала при максимальной несущей способности, что значительно облегчает конструкцию;
• для металлоконструкций изделии характерны длительный период эксплуатации и высокие прочностные характеристики;
• эксплуатационные характеристики четко определены соответствующими ГОСТами, что облегчает проектирование несущих металлоконструкций;
• конструктивные особенности горячекатаных изделии обеспечивают возможность их применения в металлоконструкциях повышенной сложности, работающих в экстремальных условиях;
• при равной несущей способности, удельный вес двутавра значительно меньше, чем удельный вес любого равнопрочного профиля.

На фоне таких достоинств, недостатки двутавров выглядят не убедительно:

• двутавровые балки плохо переносят скручивание;
• горячекатаный прокат имеет ограниченное количество габаритных размеров;
• сварные балки нередко нуждаются в дополнительном армировании;
• двутавры из конструкционных углеродистых сталей легко поддаются коррозии, что вынуждает прибегать к дополнительной обработке металлоконструкций.

Виды сталей, используемых при производстве

Технические и служебные свойства металлических двутавровых балок определяются рядом факторов, среди которых марка сталей – один из главных.

Углеродистые стали обыкновенного качества

По статистике, большая часть россиян использует двутавр, произведенный из конструкционной стали хорошего качества. Их химический состав, основные технические характеристики, а также принцип маркировки — все это отражено в ГОСТ.

Рассмотрим ниже таблицу с основными обозначениями, описаниями при маркировке стали:

Обозначение	Объяснение
Ст	Сталь обыкновенного качества
0,1,2 и т.д.	Условные номер марки
КП, ПС, СП	Степень раскисления материала
Г	Повышение содержание марганца
СВ	Повышенная свариваемость

Строительные стали

Благодаря использованию строительных сталей при изготовлении двутавра делает конструкции из него:

● устойчивыми к разным нагрузкам даже при колебаниях температуры, влажности;

● прочными, поэтому физико-механические характеристики продукции не ухудшаются в процессе эксплуатации.

Низколегированные конструкционные стали

Содержащие углерод от 0,2% и легирующие компоненты до 2,5% стали считаются низкоуглеродистыми низколегированными. Они отличаются повышенной прочностью.

Различия между горячекатаной и сварной продукцией

Кроме вышеперечисленных отличий, изделия отличаются по методу их изготовления. Есть две большие группы:

1. Сделанные методом раскатки металла (горячекатаные).
2. Сделанные методом сваривания.

Какие различия между ними? Начнем с того, что первая группа является абсолютно монолитной. Это позволяет изделиям выдерживать большие нагрузки. А вот сварные профили делаются из 3 частей, сваренных друг к другу (2 полки и стенка). А вот и другие отличия:

• максимальная высота горячекатаных изделий составляет 60 см, в то время как сварные конструкции могут иметь размер от 2 до 4 м;
• профили, сделанные методом горячей катки, обладают строгим соотношением размеров (полка и стенка). Это касается ширины и высоты стенок. Нестандартная горячекатаная продукция по ГОСТу не производится. А вот что касается сварных изделий, то они могут быть сделаны любого типоразмера. Благодаря этому расход металла при создании уменьшается, а прочностные характеристики – нет.
