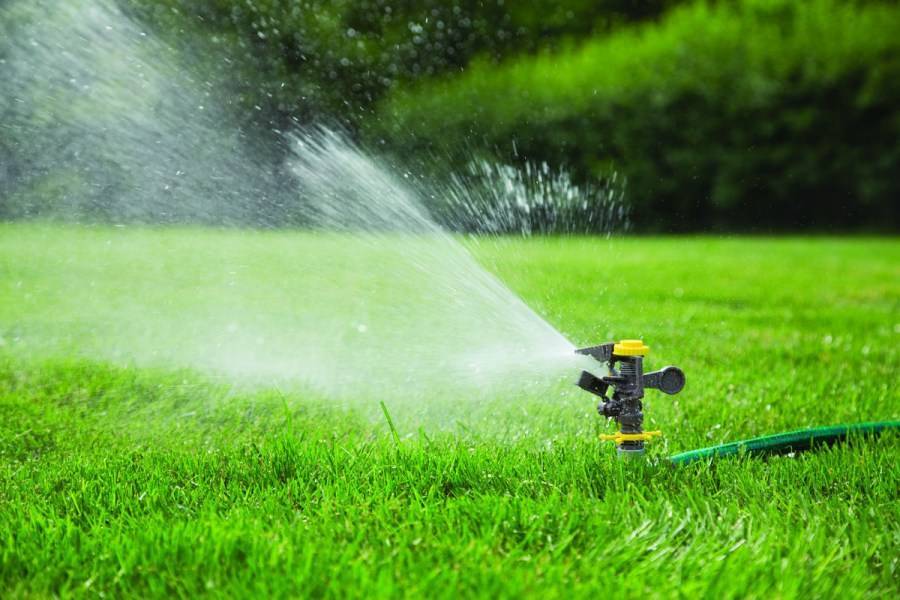

Дождеватель для полива: создание микроклимата для растений

Лучшие производители поливочных аксессуаров

Среди продукции, пользующейся спросом у покупателей, можно выделить как отечественную, так и товары европейских и американских производителей, отличающиеся высоким ценником.

Рейтинг лучших производителей поливочных насадок и аксессуаров состоит из таких компаний:

Gardena;
Karcher;
Hozelock;
Quattro Elementi;
Grinda.

Gardena – немецкий бренд с отличной репутацией, производит не только насадки, но и шланги, муфты, адаптеры и все аксессуары, необходимые для сборки поливочной системы, включая насосы. А также оборудование для сада и огорода, включая садовые насосы, газонокосилки и садовые пылесосы.

Karcher – известная компания родом из Германии, предлагающая надежные и долговечные шланги, системы полива, а также широкий ассортимент бытовой и промышленной техники: насосные станции, дренажники, насосы-автоматы, промышленные и бытовые пылесосы, которые не бывают лишними на загородном участке.

Hozelock – британский производитель специализируется на производстве систем орошения, оборудования для сада, огорода, бассейнов и водоемов. Среди его продукции в том числе насосные станции, шланги, насадки, дождеватели различного типа, прочие аксессуары.

Quattro Elementi – итальянская фирма, производящая широчайший ассортимент техники и оборудования, включая сварочное, насосное, климатическое, пневматическое, садовое оборудование и инвентарь.

Поливочная продукция этих европейских производителей представлена в широком ассортименте и покупателю удастся подобрать оптимальный вариант для себя. Внешний вид и цветовая гамма аксессуаров каждого из этих брендов рассмотрены далее.

Галерея изображений

Фото из

Насадка пистолетного типа компании Gardena

Насадка на штанге британской компании Hozelock

Поливочный пистолет немецкого бренда Karcher

Пистолет для полива бренда Quattro Elementi

Grinda – отечественный поставщик, предлагающий широкий ассортимент оборудования и товаров для водоснабжения, канализации, системы пылеудаления, моечное, садовое и парковое оборудование и технику.

Наиболее популярные насадки бренда Grinda из серии CLASSIC Quick-Connection System. Это пластиковый пистолет Grinda 8-427359_z01, распылитель шестипозиционный Grinda 8-427339_z01, наконечник семипозиционный Grinda 8-427253_z01

Наряду с именитыми производителями многие дачники предпочитают недорогие отечественные и еще более дешевые насадки китайского производства, главное достоинство которых – низкий ценник.

Важно внимательно рассмотреть предполагаемую покупку – если стоимость у товара низкая, а марка известная, то не лишним будет спросить документы на продукцию и сертификат качества. Для дешевых насадок малоизвестных производителей обязательным является тщательный осмотр перед покупкой – все крепления должны быть надежными, материал корпуса и составных деталей, если такие имеются, целым и прочным

А в комплекте должны присутствовать нужные вам переходники и гарантия от производителя

Для дешевых насадок малоизвестных производителей обязательным является тщательный осмотр перед покупкой – все крепления должны быть надежными, материал корпуса и составных деталей, если такие имеются, целым и прочным. А в комплекте должны присутствовать нужные вам переходники и гарантия от производителя.

Виды дождевалок и особенности их применения

Простыми в эксплуатации и наиболее универсальными являются поливочные пистолеты. С помощью них можно полить любой уголок участка, главное, чтобы хватило длины шланга. Они встречаются двух видов: с многофункциональным распылителем и наконечником, струя воды которого регулируется. Их прикрепляют на шланг и направляют струю влаги на требующий полива участок.

При их использовании необязательно постоянно давить на кнопку, для ее зажима предусмотрен фиксатор. Выпускаются некоторые модели, в которые дополнительно встроена камера для засыпания удобрения. Вода, проходя через нее, обогащается полезными микроэлементами и подается на грядки, одновременно орошая и удобряя их. Корпус поливочного пистолета выполнен из пластика с низкой теплопроводностью, поэтому не холодит руку. Во многих его разновидностях присутствуют регуляторы расхода жидкости. В случае если отверстия засоряться их возможно очистить щетками, зубочистками или другими подручными тонкими и острыми средствами.

Примерные цены на всепогодные теннисные столы можно посмотреть тут.

Статические

Применяются для полива газонов, огородов, кустарников и деревьев. Их существует несколько модификаций, общим для всех является отсутствие вращения устройства и равномерный полив приближенной площади. В этом случае происходит увлажнение большой территории.

Круговые

Могут обработать участок диаметрального размера. Доступными и простыми в эксплуатации являются их нерегулируемые модели. Они выполнены в виде форсунки, расположенной на подставке. Поток влаги, создаваемый ею похож по форме на конус, струя может быть как в виде мелких капель, так и крупных. В управляемых моделях этих дождевателей предусмотрена регулировка площади орошения и вида струи. Для полива газонов используют сразу несколько устройств объединенных одним шлангом в общую систему полива. При этом он может быть сложной формы, но благодаря правильному подбору дальности полива не останется сухих участков земли.

Роторные

Состоят из неподвижного основания и верхней части, которая вращается вокруг своей оси. Они похожи по конструкции на вентиляторы. Вода под давлением подается на поверхность лопастей и разбрызгивается вокруг под определенным углом. В зависимости от модели таких рабочих лопастей может быть от двух до четырех штук. Угол распыления можно регулировать пошагово или плавно. Производят разновидности, которые прекрасно работают и при низком давлении, имеют поворотные барабаны и легко настраиваемые головки. Роторные дождеватели имеют свойство быстро засоряться различными примесями. После этого их невозможно очистить и приходится просто выбрасывать.

Выдвижные

Выдвижные являются частью автоматического орошения. Они располагаются ниже уровня земли, утоплены в нее. При включении подачи воды наконечник выходит наружу и осуществляет распыление влаги, при выключении системы он прячется. Его конструкция обеспечивает полив небольших территорий. Такие распылители нашли широкое применение для орошения газонов, клумб и небольших лужаек.

Импульсные распылители

Разбрызгиватели импульсные для полива схожи по своему строению с роторными, но разбрызгивание ими происходит не постоянно, а периодически через определенные промежутки времени, это происходит так называемыми импульсами. Орошение земли осуществляется сначала с дальнего конца участка и затем переходит к ближнему. Примечательно, что это выполняется по заданным секторам. Встроенный в них ударно – оросительный механизм на короткое время перекрывает подачу воды к соплам, при этом методе струя может достигнуть 20 метров. Встречаются модели таких устройств, в которых можно указывать угол вращения головки или наклона сопла.

Осциллирующие разбрызгиватели

разработаны для длинных участков прямоугольной формы до 30 метров и по ширине не более 17 метров. Их конструкция имеет вид подвижной трубки с отверстиями – соплами, через которые и осуществляется распыление. Она располагается на стационарной подставке. Корпус выполнен из металла или пластмассы. Трубка вращается не по кругу, а по заданному углу. Она непрерывно поставляет воду, изменяя при этом дальность полива благодаря своему движению.

Угол качания можно настроить от 0 до 180 o С практически на всех моделях, а ширину разбрызгивания можно установить не на многих. Осциллирующие распылители устанавливаются прямо на грунт или на специальный штатив. Про реле давления насосной станции узнайте по этой ссылке.

Примерные цены на гранитную крошку для дорожек можно посмотреть здесь.

Капельная система полива участка

Состоит из магистральных труб, в которые вмонтированы капельницы, и кранов. Капельницы расположены таким образом, что влага попадает непосредственно под корень растения и дозированными порциями. Оборудование также используется для подачи жидких удобрений.

Преимущества капельного полива

Минимальный расход воды (2,4-8 л/ч), максимальное потребление влаги растениями.
Благодаря точечному увлажнению снижаются потери влаги в результате испарения.
Наличие сильного ветра никак не влияет на распределение жидкости.
Трубы или шланги не нужно вкапывать в землю, что экономит время, силы на устройство конструкции.
Универсальность – капельная система полива огорода также подходит для газонов, использования в теплицах, на полях, применяется в любом климате и для всех растительных культур.
Влага не попадает на листья растений, что предупреждает их гниение, ожоги солнечными лучами.
Низкое давление жидкости исключает повреждение прикорневой системы, что оптимально для дач с малым напором воды.
Такой способ не перекрывает доступ воздуха к корням, не нарушает структуру почвы, позволяет избежать заливания или пересушивания земли, отказаться от регулярного рыхления грядки.
Не нужно тщательно планировать оросительную систему, так как даже на наклонном участке не происходит поверхностного стока воды.
Минимизируется расход удобрений, увеличивается их эффективность, так как подача жидкости происходит непосредственно в область корневой системы.
Точечное насыщение грунта влагой снижает количество сорняков на грядке.

Капельный полив хорошо подходит для молодых растений, для применения в засушливых районах, на территориях с песчаными почвами, сильными ветрами.

Недостатки конструкции

Существует риск образования засоров в трубах из-за попадания в них мелкого мусора, частичек грунта, что требует периодической очистки.

↑ Популярные модели разбрызгивателей

Среди большого ассортимента распылителей для орошения огорода и сада, рассмотрим несколько моделей. Эти разбрызгиватели чаще всего приобретают покупатели.

Распылитель Fiskars 1023658

У ТМ «Фискарс» – специализация по производству садово-огородного оборудования. Данная модель разбрызгивателя по отзывам покупателей имеет высокие баллы за: практичность, надёжность и высокую производительность.

Импульсным распылителем быстро осуществляется орошение. Монтируют его при помощи колышка.

У оборудования поддерживается один режим, его достаточно, чтобы регулярно выполнять полив сада и огорода.

Максимальная площадь орошения – 500 м2. Дальность струи составляет – 12,5 метров. У этой модели имеется регулятор расхода воды.

Достоинства:

небольшой вес (520 г);
разбрызгиватель надёжно фиксируется на месте благодаря колышку;
модель оснащена металлическим корпусом;
угол поворота регулируем: от 0 до 360 градусов;
напор и расход воды можно регулировать.

Недостатки:

ориентация только на круговой полив;
только один режим.

Распылитель Gardena 2062-20

Торговая марка «Гардена» выпускает роторный функциональный разбрызгиватель. Максимальная территория для полива – 310 м2. Дальность струи воды можно менять.

Для устойчивости оборудования производители его оснастили подставкой.

Работа распылителя бесшумная, по времени полив осуществляется быстро.

Перед работой можно настроить расход воды, силу напора и другие параметры. Изменённые настройки сохраняются для дальнейшего применения.

Достоинства:

надёжность, полное отсутствие протечек;
износостойкий, крепкий корпус;
эстетичный внешний вид;
при орошении на почве не остаётся луж.

Недостатки:

часть деталей в оборудовании изготовлены из пластика;
оборудование рассчитано на круговой полив.

Дождеватель Gardena 2079-32 7300

Фирма «Гардена» выпускает множество приспособлений для садово-огородной техники и само оборудование. Разбрызгиватель 2079-32 подойдёт для орошения участка прямоугольной формы. Оборудование отличается эффективностью и практичностью.

Распылитель оснащён регулятором расхода воды. Потребитель самостоятельно устанавливает необходимый для полива объём жидкости.

Максимальная дальность струи составляет 17 м. Ширина – 13 м. Максимальная территория для орошения – 220 м2.

Для применения распылителя достаточно присоединить его к трубе либо шлангу.

Достоинства:

возможность самостоятельной регулировки;
монтаж при помощи платформы;
красивый дизайн.

Недостатки:

применение только для полива прямоугольной локации;
часть деталей из пластика.

Распылитель Green Apple GWRS12-044

Этот разбрызгиватель относится к роторным (круговым) типам. Максимальный размер орошаемого участка – 300 м2. Дальность полива составляет – 12 м.

Конструкция вращается, что позволяет равномерно распределять жидкость по участку. У оборудования 16 сопел, которые обеспечивают эффективное орошение. Данная модель – отличное решение для ухода за небольшой территорией.

Достоинства:

надёжность и доступность модели;
гарантия от производителя;
эргономичность;
универсальная форма орошения.

Недостатки:

режим работы лишь один;
точка подключения небольшого размера.

Какие бывают дождеватели

Виды устройств для полива различаются, в первую очередь, способом его установки. Так дождеватель может быть выдвижным или невыдвижным.

Выдвижной

Имеет сферой своего применения системы автоматического полива. Как правило, врезаются в систему стационарного водопровода. Внешне над землей такая конструкция практически не заметна, так как в задвинутом состоянии располагает ниже уровня земли.

На поверхность прибор выдвигается в момент подачи воды, а после завершения процедуры орошения он снова прячется в грунт.

Как правило, такие приборы не могут похвастаться внушительной дальностью полива, средние значения находятся в пределах 4-5 метров. Компенсируется это количеством их установки на участке.

Выдвижные дождеватели, в свою очередь, классифицируются по принципу работы. Они могут быть роторными или веерного типа.

Роторный

Конструкция такого прибора включает две части. Это неподвижная основа и верхняя головка. Последняя осуществляет вращение и при помощи лопастей разбрызгивает воду под определенным углом.

При этом головка может делать строго полный круг, без возможности регулирования. Подобные приборы нередко называют круговыми. Но есть и регулируемые устройства, в этом случае можно ограничить сектор для орошения. На большинстве регулируемых дождевателей допустимый диапазон: 40-360 градусов.

Веерный

Выдвигающаяся головка в данном случае не имеет возможности вращаться, оросители являются статичными. Дальность полива таких устройств не превышает 6 метров, регулировать площадь орошения возможно, используя специальные ограничители.

При покупке дождевателя как роторного, так и веерного типа нужно обращать внимание на такой критерий, как высота выдвижной штанги. В большинстве моделей она колеблется от 10 до 30 см

Более высокий максимум позволит установить ороситель близ цветов и отрегулировать струю так, чтобы она не травмировала растение.

Невыдвижной

Название данного прибора характеризует способ его установки – он поверхностный, заметен визуально даже в состоянии покоя.

Подобные устройства классифицируются на импульсные, осциллирующие, круговые или дождеватели-шланги.

Импульсный дождеватель

Прибор осуществляет полив благодаря порционной подаче воды на форсунку. Последняя может вращаться по кругу или совершать движения в рамках сектора, определенного пользователем.

Преимуществом подобных устройств является большая дальность полива. Она может достигать 12-13 метров, при этом орошение происходит равномерно, так как дальность не фиксирована, а может меняться в процессе работы устройства.

Также подобная конструкция весьма невосприимчива к загрязнениям, проста в уходе.

Импульсный дождеватель нередко используется для полива высокорослых растений. Для этого прибор ставится на штатив.

Осциллирующий дождеватель

В отличие от предыдущей разновидности маятниковый прибор способен тщательно пролить участок прямоугольной формы, не оставив сухих углов. Заслуга этого – возможность специальной трубки с отверстиями покачиваться вокруг своей оси с периодическим приходом в зенит. Эта динамика и обеспечивает прямоугольное орошение.

Используя такой тип агрегата можно регулировать дальность и ширину полива:

Дальность корректируется путем изменения угла покачивания трубки. Допустимый максимум качания – под углом 180 градусов, при этом наибольшая дальность составит примерно 20 м.
Ширину полива определяет число задействованных сопел.

Круговой дождеватель

Его конструкция очень схожа с уже описанным выше роторным выдвижным устройством. С той разницей, что здесь неподвижная база не прячется в грунт, а устанавливается поверхностно. Верхняя головка вращается, полив происходит благодаря соплам. Конструкция очень простая и за счет этого надежная. Дальность орошения составляет 3-10 метров, ее регулировка происходит путем корректировки давления подаваемой насосом воды.

Дождеваетель в виде шланга

Конструкция представляет собой шланг с нанесенной на него перфорацией. Он может быть использован для капельного полива насаждений или разбрызгивания воды на определенной площади.

Это, пожалуй, самое простое и дешевле приспособление, однако за эти плюсы придется поплатиться невысокой дальностью – не более 3 м и быстрым засорением отверстий.

Основные виды дождевателей

В зависимости от способа установки дождеватели делятся на две категории: выдвижные и невыдвижные.

Первые используют в системах автоматического полива и снабжают стационарным водопроводом. В нерабочем положении эти устройства незаметны, поскольку находятся ниже отметки грунта.

Выдвижной дождеватель

В момент подачи воды они выдвигаются на поверхность, выполняют полив и после его завершения снова прячутся в землю. Дальность действия выдвижных дождевателей относительно невелика (4-7 метров, за исключением дорогих моделей), но она компенсируется их количеством и порядком размещения.

По принципу работы выдвижные оросители делятся на роторные и веерные. Роторные дождеватели состоят из двух частей: неподвижной основы и верхней вращающейся головки. Вода, попадая на лопасти головки, разбрызгивается по кругу под заданным углом. В продаже можно встретить роторные оросители двух типов: нерегулируемые и регулируемые.

Нерегулируемые иногда называют круговыми или (full), поскольку у них струя воды описывает полный круг (360°). В регулируемых роторных устройствах сектор полива можно выставить в диапазоне от 40° до 360°.

Роторный спринклер Rain Bird 5004 Plus-PC/3.0

Главный недостаток этих устройств — быстрая засоряемость примесями, содержащимися в воде. Поэтому при покупке роторного дождевателя для полива огорода нужно убедиться в наличии у него встроенного фильтра.

Веерные (статические) оросители не имеют вращающихся сопел и чаще всего применяются в автоматических системах. Дальность разбрызгивания воды у них небольшая (3-6 метров), поэтому на участке их ставят по нескольку штук, соединяя общим водопроводом. Регулировка площади полива выполняется за счет ограничителя, задающего сектор орошения.

Веерный дождеватель Hunter Pro-Spray

Кроме систем автополива, эти оросители используют на сложных ландшафтах, где работа дальнеструйных установок (импульсных и роторных) неэффективна.

Высота выдвижной штанги у роторных и веерных разбрызгивателей составляет от 10 до 30 см. Она поднимает струю полива, предохраняя от повреждения цветы, растущие поблизости от места установки оросителя.

Невыдвижные устройства делятся на несколько групп:

импульсные;
осциллирующие (маятниковые);
круговые;
шланги-дождеватели.

Принцип действия импульсного дождевателя для полива газона заключается в порционной подаче воды в форсунку, которая вращается по кругу или в заданном пользователем секторе.

Импульсный дальноструйный дождеватель Karcher PS 300

Дальность разбрызгивания в этом устройстве плавно меняется во время работы, благодаря чему происходит равномерное орошение участка. Главные преимущества импульсных дождевателей – большая дальность полива (до 12 метров) и низкая восприимчивость к загрязнениям.

https://youtube.com/watch?v=IlB0uMsrmxM

Разбрызгивание воды по кругу или сектору — способ полива, который плохо подходит для участков прямоугольной формы: огородов, палисадников и цветников, расположенных вдоль садовых дорожек. В этом случае на помощь приходят осциллирующие дождеватели. Основа их конструкции — трубка с отверстиями, которая качается вокруг своей оси, периодически проходя через зенит. В результате такого движения пятно полива приобретает прямоугольную форму.

Осциллирующий дождеватель Gardena

Дальность действия осциллирующего устройства находится в диапазоне от 6 до 20 метров и регулируется изменением угла качания трубки (от 0 до 180 градусов). Ширина орошения устанавливается за счет увеличения или уменьшения количества работающих сопел. Кроме наземной установки осциллирующие дождеватели можно монтировать на переносном штативе. В этом случае их используют для полива высоких растений.

Круговые дождеватели состоят из неподвижной площадки, на которой установлена вращающаяся головка с соплами.

Круговой дождеватель Gardena Mambo Comfort

Дальность действия у них составляет от 3 до 10 метров. Регулировка площади орошения выполняется изменением давления воды, подаваемой насосом. Преимущества данных установок — равномерность полива, надежность в работе и простота конструкции.

Говоря о системах орошения, следует упомянуть перфорированный шланг-дождеватель. Это устройство можно использовать как для капельного полива растений, так и для площадного разбрызгивания воды.

Небольшая дальность действия такого устройства (1-3 метра) компенсируется невысокой ценой и простотой установки. Главный недостаток – быстрая засоряемость отверстий, контактирующих с грунтом.

Рейтинг дождевателей

При составлении обзора анализировалась работа разбрызгивателей известных российских и зарубежных брендов. Сравнивались конструктивные особенности, производительность, надежность монтажа

Основное внимание уделили следующим характеристикам:

Способ установки – выпускают стационарные и мобильные устройства;
Подача воды – предлагаются импульсные, круговые, осциллирующие модели;
Фиксация – установки монтируют на платформы, треноги, колесную базу;
Площадь полива – влияет на производительность, общие расходы;
Функционал – гаджет может работать в разных режимах.

Некачественная сборка, быстро выходящие из строя механизмы поворота, работа только при очень высоком давлении – модели с такими недостатками исключались из нашего рейтинга.

Поливочные пистолеты

Это самая простая конструкция, которая может использоваться в поливе. Достаточно подключить шланг к водопроводной трубе или крану и нажать рычаг для разбрызгивания. Такие приспособления могут иметь:

наконечник, задающий струю в диапазоне «жесткая-мягкая»;
многофункциональный распылитель, устанавливающий характер распыления.

Для удобства в конструкции предусмотрен фиксатор, позволяющий установить режим разбрызгивания. Поэтому вы можете не нажимать постоянно рычаг. Присутствует и регулятор жидкости. Корпус изготовлен из пластика, который защищает руку от холода. Для прочистки используются подручные средства.

Критерии выбора

Поскольку в магазинах предоставляется широкий ассортимент товаров, нужно точно знать, каким образом совершать покупку для конкретной территории.

Ассортимент настолько широк, что есть даже забавные виды поливалокИсточник hitsad.ru

Для этого нужно руководствоваться определенными критериями:

Первым делом, важно понять, какой напор струи необходим для полива определенной зоны. Это зависит от расстояния от поливалки до объекта – чем дальше находится крайнее для полива растение, тем сильнее должен быть напор

Можно найти разновидности, на которых этот параметр регулируется. Но в большинстве случаев уровень только один.
Далее необходимо посмотреть на свой участок, и понять, какой он обладает формой. Именно от формы участка будет зависеть выбор типа дождевателя. Форма бывает круглой, квадратной или прямоугольной. Среднестатистические устройства рассчитаны именно на них. На очень больших площадях количество вариантов возрастает, но там ставят сразу несколько дождевателей.
Следующий пункт – определиться, потребуется ли производить регулировку наконечников на поливной системе для газона. Таким образом, угол полива изменится. Если нет необходимости заниматься подобными действиями, то нет смысла тратить деньги на дорогие модели. Средний ценовой сегмент по качеству полива не уступит в таком случае более дорогим вариантам.

Есть модели с настраиваемой регулировкойИсточник remontkvartiri.su

В некоторых моделях можно найти автономный полив

Для правильного выбора, нужно понять, нужна ли эта функция в конкретной ситуации, поскольку в случае отрицательного ответа – это бесполезная трата лишних денег.
Когда оборудование уже выбрано, обязательно в магазине нужно обратить внимание на давление в системе. Если этот параметр плохой, то ни о каком качестве полива не может быть и речи

Устройство охватит в лучшем случае 70% выбранной зоны.

Если возникли какие-то трудности с выбором приспособления, желательно обратиться к специалисту-консультанту, который подскажет, какое оборудование подойдет для конкретного вида территории.

Проектирование и эскиз системы полива

Для начала проектирования необходим точный план участка с указанием размеров и расположенных на нем объектов. На плане нужно указать дорожки, зоны отдыха, строения, которые не должны попадать в область полива. При совмещенном автоматическом орошении, необходимо обозначить крупные деревья, кусты и цветники, к которым подводят прикорневой полив.

План участка

Составление проекта можно разделить на этапы.

Шаг 1. Зоны полива. Если газон разделен дорожками или площадкой для отдыха, общую площадь необходимо разбить на отдельные участки. Струи воды при орошении не должны пересекать их (участков) границ.

Зоны полива

Шаг 2. Пропускная способность и диаметр труб. На этом этапе необходимо определить максимальную и оптимальную пропускную способность всех веток трубопровода. Для начала выясняют диаметр подающей трубы в месте подключения к водопроводу и насосной станции. Для определения пропускной способности можно воспользоваться таблицей 1.

Таблица 1. Пропускная способность ПНД труб в зависимости от их диаметра.

Наружный диаметр трубы, мм	Расход воды, л/мин.	Расход воды м3/час
20	15	0,9
25	30	1,8
32	50	3,0
40	80	4,8
50	120	7,2
63	190	11,4

Если газон разбит на участки, разветвление делают по коллекторной схеме – это обеспечит равное давление на всех ветках трубопровода. Диаметр магистральной трубы до коллектора должен быть не больше диаметра подающей трубы, диаметр ответвлений – менее магистральной.

Шаг 3. Выбор количества спринклеров. Для начала необходимо определить место установки статических спринклеров с ограниченным углом полива. Их устанавливают по углам газона и вдоль дорожек и объектов, направляя контур распыления на газон. Отмечать на плане зону полива удобно с помощью циркуля.

Расположение спринклеров

Затем распределяют по центру участка спринклеры с радиальным поливом, статические или вращающиеся. Зону полива каждого дождевателя очерчивают циркулем на плане. При этом можно использовать спринклеры с разным радиусом полива.

Шаг 4. Выбор спринклеров. По эскизу подбирают подходящие спринклеры, учитывая радиус и угол полива, диаметр резьбы. При этом следует учитывать погрешность в 10-15% и выбирать спринклеры с запасом.

Выбор спринклеров по их характеристикам

Шаг 5. Место установки ЭМ-клапанов и контроллеров. На каждую отдельно включаемую ветку полива необходимо установить отдельный электромагнитный клапан. По возможности их устанавливают в одном месте, это обеспечивает удобство обслуживания. Контроллеры управления располагают в защищенном месте, но в то же время следует позаботиться об удобном доступе для управления и программирования.

Отмечают положение ЭМ-клапанов и контроллеров на плане. 1. Контроллер у входа в дом. 2. Блок электромагнитных клапанов. 3. Насосная станция.

Шаг 6. Расположение трубопроводов. На плане отмечают линии прокладки труб, выбирая минимальную протяженность и количество поворотов. Разветвления по возможности группируют. Диаметр труб согласуют с диаметром резьбы спринклеров. Отмечают трубы и необходимые фитинги на плане.

Расположение трубопроводов

Шаг 7. Выбор производительности насосного оборудования. Устанавливая насосную станцию, нужно согласовать ее производительность с расходом воды для полива. Определяют суммарный расход воды всех одновременно работающих спринклеров, учитывают возможные потери, которые могут достигать 20%, и подбирают насосную станцию.

Шаг 8. Дренажные колодцы. Их устанавливают в нижних точках участка. Выводят в колодцы одно или несколько ответвлений трубопровода. Расположение дренажных колодцев нужно выбирать так, чтобы они не бросались в глаза, но были удобными в обслуживании. На рисунке положение колодцев обозначено синим.

Дренажные колодцы

Шаг 8. Вспомогательное оборудование. Подбирают по параметрам трубопровода фильтры и запорную арматуру, отмечают на плане место их установки. Также проектируют установку датчиков дождя и влажности почвы.

Система полива с датчиком дождя

Для удобства чтения чертежа зоны полива можно выделить разным цветом, а также указать обозначения элементов условными знаками.

Пример плана участка в масштабе

Монтаж системы орошения на даче

Прокладка трубопровода может быть наземной или подземной. В первом случае все элементы системы располагаются на поверхности земли. Система легко монтируется, а все проблемы можно быстро устранить. Однако, при наземном размещении увеличивается риск механического повреждения труб, кражи оборудования.

Глубинная установка более трудоемкая. Трубы укладываются в предварительно выкопанные траншеи глубиной 0,3-0,7 м при устройстве наклона в сторону самой нижней точки территории. Уклон необходим, чтобы после уборки урожая слить остатки воды из трубопровода. Если уклон не предусмотрен, то проводится продувка труб при задействовании компрессора.

Трубы разводятся по всему участку, устраиваются отводы, которые оснащаются вентилями, контролирующими подачу жидкости к каждой отдельной грядке. Устанавливаются разбрызгиватели либо дозирующие капельницы.

Полностью собранная система полива огорода подключается к водопроводу. При желании процесс полива легко можно автоматизировать. Проводится испытание целостности конструкции путем заполнения труб водой.

Система орошения, собранная своими руками, обеспечит своевременный и грамотный уход за культурами, озеленение и красоту участка. Также избавит хозяев от довольно тяжелой и монотонной работы.

Помогла статья? Оцените её

↑ Виды распылителей

У каждого из разновидностей разбрызгивателей воды свои технические и эксплуатационные характеристики. Но производители постарались, и для удовлетворения всех запросов потребителей выпустили на выбор разные варианты.

Веерный разбрызгиватель

Это распылитель для полива огорода и цветочных грядок, вода в нём подаётся на 10-30 см от уровня поверхности почвы. Веерное орошение подойдёт для полива конкретной длины участка. Есть возможность поменять расстояние струи. Эта характеристика зависит от серии дождевателя: PS и SRS. Если выбирать оборудование с фиксированной длиной (PS), то потребитель может поменять наклон воды. И для этого применяется набор насадок.

Несколько видов насадок производители разработали и для оборудования типа SRS. Насадки окрашены в разные цвета:

Красные: угол подъёма струи равен 15 градусов, а дальность достигает трёх метров.
Коричневые: вода подаётся очень близко к поверхности почвы. Дальность струи – 2 м.
Зелёные: угол подъёма достигает 15 градусов, максимальная дальность струи – 3,5 м.
Чёрные: угол подъёма – 15 градусов над землёй, а вот дальность – 4,5 м.
Серые: угол подъёма – 28 градусов, максимальная дальность струи составляет 5 м.

Зонтичный распылитель

Зонтичные разбрызгиватели подключаются к трубам. Трубопровод прокладывается по участку на глубину 30-40 см. Когда необходимо орошать территорию, розетки выдвижного типа приподнимаются над поверхностью грунта и начинают полив. Дождеватели получили название «зонтичные» за сходство с раскрытым зонтом во время орошения.

Зонтичные распылители часто применяют для полива кустов, деревьев, которые нуждаются в орошении в непосредственной близости от корневой системы. Когда необходимо организовать точечное орошение фиксированного участка, то используют встроенные розетки.

Роторные (круговые) дождеватели

Роторные разбрызгиватели считаются наиболее экономичными. Круговое оборудование для орошения выпускают в трёх вариациях, которые отличаются дальностью струи: малым, средним и дальним радиусом полива.

При использовании оборудования последней модификации у струи будет длина 2 0 метров! Угол наклона регулируется: от 10 до 360 градусов. Распылители оснащаются форсунками, чтобы вода равномерно распределялась.

Импульсный распылитель

Для больших площадей лучше всего применять импульсные дождеватели. Оборудование используется для направленного орошения. Такие разбрызгиватели подходят как для полива огородных грядок, так и для сада с высокорослыми деревьями. Диаметр полива составляет 14 метров.

Конструкция оборудования включает 3 рожка. Их можно настраивать и перемещать независимо друг от друга.

Осциллирующий разбрызгиватель

Такое оборудование также называется качающимся либо маятниковым. Отличие такого оборудования от других типов – орошение участка, который имеет строго прямоугольную форму. Форсунки располагаются вдоль трубы (из пластика) в один ряд и вдоль пластиковой трубы. В действие приводится напором жидкости, которая вращает шестерни. Осциллирующий разбрызгиватель по характеристикам совмещает роторный и веерный распылитель. Только обустроен он множеством форсунок.
