Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

Давление воздуха в гидроаккумуляторе

Те, кто уже хорошо представляют устройство гидроаккумулятора , знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Р вкл. и Р выкл.) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое конкретно давление воздуха должно быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе должно быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие минимального остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, если насос включается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос включается при 3 бар, давление воздуха должно быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе должно быть на 30% ниже, чем постоянное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является универсальным для всех систем, ведь давление включения насоса может регулироваться пользователем индивидуально и производитель баков не может его предугадать. Поэтому давление воздуха необходимо отрегулировать в каждой конкретной системе в соответствии с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе

Проконтролировать и подкачать давление воздуха можно стандартным автомобильным насосом или компрессором, подсоединив его к ниппелю, который обычно располагается под пластмассовым защитным колпачком.

Чем больше объем бака, тем дольше приходится его накачивать. Для гидроаккумуляторов объемом от 50 литров настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления включения насоса, не забывайте также изменить давление воздуха в гидроаккумуляторе. И не путайте данную процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется его регулярная проверка.

Интервалы контроля давления воздуха:

  • Если вы пользуетесь системой водоснабжения только в теплый период года
    , то контроль рекомендуется производить перед началом каждого нового сезона
    .
  • Если вы пользуетесь системой водоснабжения круглогодично, то проверку рекомендуется производить 2-3 раза в год
    .

Можно относиться к этой несложной процедуре как к плановому тех. обслуживанию, которое вполне реально продлит жизнь мембране.

Если вы заметили какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением длительного времени является одним из важных показателей его качества.

Правильная регулировка реле давления для гидроаккумулятора возможна лишь после того, как вы детально ознакомитесь с конструкцией и принципом действия системы. От этой, небольшой по размерам детали, зависит правильность работы целой насосной станции.

Когда давление в гидроаккумуляторе сильно снижается, то реле приводит в действие насос, соответственно оно и выключает оборудование при достижении критической отметки давления. В результате, даже маленький сбой в работе детали скажется на функциональности целой системы подачи воды в дом. К счастью, это не критично, и любой сбой можно будет устранить самостоятельно при помощи регулировки. Поэтому необходимо детально разобраться в особенностях процесса регулировки, подключения и стандартной настройки реле.

Подбор объема гидроаккумулятора

Одна из самых главных характеристик гидроаккумуляторов – это его объем. На рынке существует масса вариантов, от моделей объемом до 20 литров и до тех, емкость которых превышает 1000 литров. Но, на рынке наиболее популярны такие модели:

  • 24 литра;
  • 50;
  • 60;
  • 80 литров.

Также пользуется популярностью гидроаккумулятор 100 литров – такая емкость оптимальна для средней семьи.

Вообще, существует несколько формул, воспользовавшись которыми можно рассчитать объем гидроаккумулятора. Однако есть определенная статистика по использованию этих устройств. Опираясь на нее, также можно сделать правильный выбор.

Тем более, все равно придется покупать бак стандартного объема. Например, гидроаккумулятор 80 литров или 100 литров.

Основные правила подбора:

  • емкость до 24 литров – используется, когда мощность насоса для скважины находится в пределах 2 м3\час, а количество потребителей не превышает 3-х точек. Т.е. такой объем подходит для небольших дачных домиков, в которых проживает 1-2 человека;
  • объем 50 литров – понадобится при мощности насоса до 3,5 кубометров в час. При этом, допустимое количество точек потребления воды, увеличивается до 7-8 штук. Такие гидробаки подойдут для системы водоснабжения, обеспечивающих 2-3 человека, постоянно проживающих в одном доме;
  • если насос обладает производительностью свыше 5 кубометров, а количество потребителей в доме больше 8, то берется бак с емкостью от 100 литров.

Когда делается расчет объема гидроаккумулятора, важно понимать, что его основная задача не заключается в создании накопительного запаса питьевой воды. Таким образом, не нужно делать большой запас по объему

Обычно, хватает 10-15%, необходимых на случай непредвиденного увеличения потребления воды.

Кроме того, нужно учитывать такие правила:

  • при подборе емкости, считается общее число точек их одновременное потребление воды;
  • например, значение получилось около 30 литров;
  • нужно знать, что вода занимает примерно половину от объема гидробака.

Нужен ли запас емкости?

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Способы проверки

Как выбрать гидроаккумулятор и как рассчитать его минимальный объемДля проверки давления можно использовать автомобильный манометр

Воздух, закачанный на заводе в емкость, постепенно уходит через каучуковую мембрану и ниппель. Разрежение газовой полости приводит к чрезмерному растягиванию резиновой груши при заполнении ее жидкостью. Без сопротивления мембрана быстро изнашивается, может лопнуть. Замеры давления воздуха выполняется манометром. Оптимальный вариант – автомобильный измерительный прибор.

Популярные статьи  Характеристики и особенности выбора насадок-болгарок для бензопилы

В инструкции производителя указано количество проверок для модели устройства. Средний показатель – 2 раза в год. Перед началом процедуры измерения параметра необходимо спустить из бака всю жидкость. Насос отключают от системы электропитания. На момент измерений бак должен быть пустой. Контроль необходим перед подключением устройства в систему. Во время хранения на складе из бака может просочиться часть воздуха. Рабочее давление указано в паспорте изделия.

Для осуществления проверки откручивают декоративный колпачок, закрывающий ниппель. Узел расположен в верхней части корпуса. К золотнику подключают манометр. Прибор должен иметь минимальную погрешность. Рекомендуются электронные и автомобильные устройства. Дешевые пластиковые манометры лучше не использовать, у них значительная погрешность показателей. Если уровень меньше заводских параметров, производится подкачивание воздуха с помощью компрессора. Гидроаккумулятор оставляют на сутки для контроля. После очередного замера, соответствующего норме, производится монтаж устройства. Превышение оптимального напора устраняется стравливанием воздуха.

Типы конструкции и их устройство

Чтобы точно знать, как правильно выбрать гидроаккумулятор для систем водоснабжения, важно изучить характерные особенности различных моделей

Расположение

В продаже существуют горизонтальные и вертикальные модели гидроаккумуляторов, тип выбирают, в первую очередь, руководствуясь наличием свободного места в помещении насосной. Если же свободное пространство позволяет установить любую из модификаций, а объем гидроаккумулятора превышает 100 литров, целесообразнее станет приобретение вертикальной модели.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

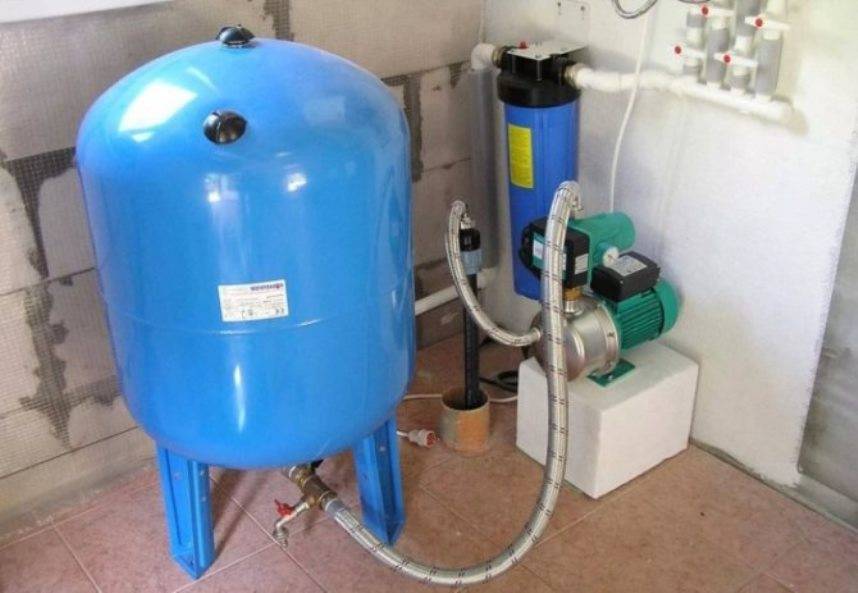

Вертикальный и горизонтальный гидробак для водоснабжения

Такой выбор обусловлен тем, что при расходе жидкости в резервуаре появляются воздушные пузыри, которые всегда собираются в верхней части емкости. В вертикальном гидроаккумуляторе площадь верхней части меньше, что облегчает процесс стравливания воздуха. Обычно это делается с помощью специального ниппеля. Место нахождения пузырей в горизонтальном резервуаре с большой площадью верхней части определить сложнее. Для стравливания может использоваться врезка с вентилем. Наличие воздуха в гидроаккумуляторе нежелательно из-за вероятности образования воздушных пробок.

Для моделей менее 100 литров расположение не имеет значения, хотя при их использовании совместно с насосными станциями обычно выбор отдают в пользу горизонтального варианта.

Устройство моделей

Выбор аккумулятора для системы водоснабжения включает в себя решение вопроса – какое из устройств окажется более эффективным. В общем виде устройство всех видов оборудования этой категории сходно – емкость гидроаккумулятора делится на две части. В одной из частей находится сжатый воздух, а в другой – вода. Пластичность перегородки материалов, разделяющих воду и воздух, позволяет последнему «выталкивать» жидкость в систему.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем
На фото показана схема устройства гидроаккумулятора

Существует два основных вида гидроаккумуляторов – мембранные и баллонные. Последние в обиходе часто называются «грушами».

  • мембранные модели в прямом смысле разделяют резервуар на две части,
  • баллонные устроены по принципу «сосуд в сосуде», вода закачивается в емкость из каучуковой резины, которая, в свою очередь, со всех сторон окружена воздухом.

Сомнения при выборе обычно вызывает то, что в мембранных моделях вода соприкасается со стенками гидроаккумулятора, однако в моделях надежных производителей используются высококачественные материалы, таким образом риск появления коррозии не высок, а вода не приобретает нежелательного привкуса.

Чтобы проще разобраться в вопросе как выбрать гидроаккумулятор для систем водоснабжения, рекомендуем к просмотру это видео.

Правила монтажа

При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.

Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.

Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.

Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль

Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.

У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.

Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.

Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.

Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.

В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.

Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.

Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.

Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.

Что необходимо знать при выборе насоса

Схема установки скважинного насоса.

Когда осуществляется выбор насоса, необходимо учитывать такие параметры, как:

Общая глубина скважины. Такая информация содержится в прилагаемом паспорте. Оборудование принято устанавливать на высоте от 1 м от уровня дна. Динамический уровень воды. Насос необходимо ставить ниже этого уровня, он также указывается в паспорте

Статический уровень тоже важно учесть. Диаметр скважины, чтобы правильно подобрать размер глубинного насоса, его адаптера, оголовка, крышки для устья скважины

Дебит – это данные о производительности источника, скважинный насос не должен иметь производительность большую, чем у скважины. В идеале выбор надо делать таким образом, чтобы производительность оборудования была примерно на 5-10% меньше, чем дебит источника. Размер, глубина фильтровальной части. Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра

Только в этом случае система будет работать без сбоев. Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы. Этажность, расположение самой верхней точки водоразбора. Место, где установлена автоматика для управления насосом. Вариант электропитания, который обеспечивает энергией скважинный насос.

Скважинный насос надо располагать таким образом, чтобы двигатель находился выше фильтра. Только в этом случае система будет работать без сбоев. Расстояние от дома до скважины. Учитывается не только горизонтальное значение, но и высота, на которую поднимаются трубы. Этажность, расположение самой верхней точки водоразбора. Место, где установлена автоматика для управления насосом. Вариант электропитания, который обеспечивает энергией скважинный насос.

Популярные статьи  Схемы подключения различных проходных выключателей с 2-х мест

Общие критерии выбора насоса для скважины на загородном участке:

  1. Мощность оборудования. Подбор агрегата зависит от глубины источника, необходимого напора и планируемого расхода воды для дома. Нельзя делать выбор без учета этого параметра.
  2. Глубина, которую имеет скважина. Этот параметр важен для выбора насоса, многие его считают одним из первых. Например, поверхностные насосы можно применять только для неглубоких источников и колодцев, а для водяных скважин используются только глубинные модели.
  3. Выбор осуществляется на основе того, каким будет планируемый расход воды, т. е. какой должна быть производительность насоса.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Объем теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака.Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам.

Для того, что бы узнать, какой объем жидкости в одном метре трубы, существуют специальные таблицы, в том числе прилагаемые к трубам. К примеру, в одном метре трубы с внутренним диаметром тринадцать целых и две десятых миллиметра, жидкости будет в объёме ноль целых, сто тридцать семь тысячных литра. А вот к примеру у трубы с внутренним диаметром порядка семидесяти миллиметров, объем жидкости составит порядка четырех литров. Таким образом, зная протяженность трубопровода можно получить итоговое значение, перемножив объем жидкости приходящейся на один метр трубы, на всю длину трубопровода. Так же следует учесть, что помимо трубопровода, жидкость в системе содержится и в радиаторах, коллекторах, и прочих агрегатах и арматуре.

Чтоб узнать количество воды в трубе можно конечно высчитать площадь, потом объём и потом посчитать сколько её там всего, но можно поступить гораздо проще.

Нужно знать какая у вас труба и её.

Иногда требуется рассчитать количество воды, которое находится в трубе отопления или в трубе водоснабжения, либо просто рассчитать объём трубы. Так вот труба представляет собой геометрическую фигуру — цилиндр, только большой высоты, в случае с трубой это длина. Чтобы посчитать сколько воды находится в трубе, нужно воспользоваться формулой вычисления объёма цилиндра. Вычисляется объём цилиндра по следующей.

Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.

Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.

Металлопластиковые трубы и фитинги для их соединения

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии.

Правильно определиться с диаметром труб для внутреннего трубопровода не менее важно, чем с материалом для труб. Ведь недостаточный диаметр труб вызывает турбулентность (извилистость) течения воды в них. Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения

Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения.

Необходимо знать, что два метра в секунду – это предельная скорость движения жидкости в водопроводной системе. От этого и нужно отталкиваться в расчётах при выборе диаметра труб для водопровода. Исходя из этого и определяют следующие основные зависимости.

Как длина трубопровода влияет на выбор диаметра труб?

• Если длина трубопровода меньше десяти метров, то диаметр труб размером 20 мм будет достаточен.• Протяжённость трубопровода более тридцати метров предполагает использование труб — диаметром 32 мм.• Для трубопровода, длина которого составляет от 10 до 30 метров, лучше использовать.

Расчет потребного расхода воды для системы водоснабжения

Нормы расхода воды сантехнических приборов я возьму из Приложения 2 (СП 30.13330.2010) «Внутренний водопровод и канализация зданий», нормы которого распространяются на проектирование строящихся и реконструируемых систем внутреннего холодного и горячего водоснабжения, канализации и водостоков. Согласно п. 7.1 указанного документа гидравлический расчет сетей внутренних водопроводов холодной воды необходимо производить по максимальному секундному расходу воды:

  1. умывальник со смесителем – 0,12 л/с;
  2. унитаз со смывным бачком – 0,1 л/с;
  3. мойка со смесителем – 0,12 л/с;
  4. душевая кабина с глубоким душевым поддоном и смесителем – 0,12 л/с;
  5. поливочный кран – 0,3 л/с.
Популярные статьи  Как выбрать нагреватель для надувных бассейнов, какие виды бывают, обзор популярных моделей

Потребный расход воды определяется как сумма производительности всех точек водоразбора, с учетом вероятности их одновременного использования.

Максимальная теоретическая потребность в воде (без полива):

0,12 х 2 + 0,1 + 0,12 + 2 x 0,12 = 0,7 л/с, что соответствует 2,52 м³/ч.

Конечно, на практике всеми санитарно-техническими приборами мы одновременно пользоваться не будем (у нас 6 точек водоразбора, не считая полива; использоваться одновременно будут максимум 4).

Таким образом, можно принять коэффициент одновременного использования приборов водоразбора для данного дома можно принять равным 0,66 (что будет соответствовать 4-м используемым точкам водоразбора одновременно).

Подбор гидроаккумулятора

Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.

Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения.

Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости.

При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Тип гидробака

На рынке существует два вида таких устройств:

  • вертикальный;
  • горизонтальный.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

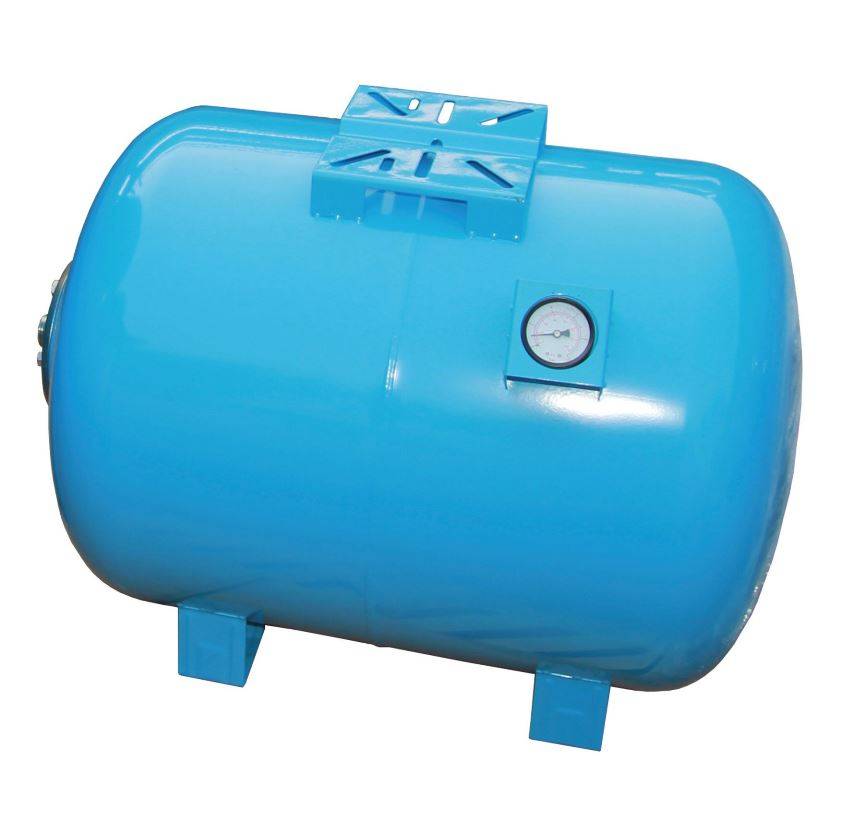

Горизонтальный бак

Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.

Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.

Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.

На какое давление должен быть рассчитан приобретаемый гидроаккумулятор

Как правило, рекомендуемым для гидроаккумулятора является такое минимальное давление, которое меньше на 0,1÷0,5 бар того давления, при котором срабатывает автоматика насоса. Например, минимальное значение срабатывания автоматика насоса составляет 1,6 бар. При таких условиях нормальное давление для гидроаккумуляторного бака составит 1,3÷1,5 бар. То есть речь идет о минимальном давлении находящегося в нем воздуха.

Но необходимо также знать и максимальное давление, возникающее во время работы оборудования. Производители, как правило, указывают максимально допустимый предел. Для разных моделей эта величина различна. И может находиться в интервале 6÷10 бар.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

Покупая гидроаккумулятор, давление в его полости надо проверить манометром. Чтобы его можно было присоединить, на корпусе имеется специальный ниппель. Некоторые модели уже имеют в своем составе подсоединенный манометр. Производя замер, надо убедиться, что уровень давления соответствует необходимому. Причем отталкиваться при оценке следует от параметров включения насоса.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

В принципе, также следует слегка ориентироваться и в вопросе функционирования данного агрегата

Важно, в частности, понимать тот факт, что водяной поток поступает в мембрану, а не в полость бака. Если давление окажется ниже рекомендуемого, продолжительность заполнения мембраны водой станет больше нормативной

Хотя насос будет включаться реже, но пострадать может мембрана. Она может просто-напросто разорваться. Поэтому особенно важно производить проверку давления в устройстве не реже одного раза в полугодие.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

Если давление понижено, то воздух докачать можно, используя обычный автомобильный насос. Однако переусердствовать в этом деле нельзя. Если допустимую планку превысить, то мембрана станет принимать меньший объем воды. В результате включения насоса станут более частыми. То есть надо понимать, что поддержание давления на рекомендованном уровне является залогом безотказного функционирования водопровода.

Подробно о принципе работы гидроаккумулятора вам расскажет следующее видео:

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

  • гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
  • таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
  • т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Тип гидробака

На рынке существует два вида таких устройств:

  • вертикальный;
  • горизонтальный.

Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

Горизонтальный бак

Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.

Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.

Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
