Каркасная баня своими руками: пошаговая инструкция возведения

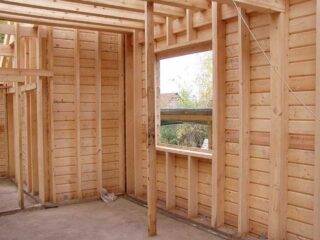

Делаем каркас

Для строительства стен необходимо сделать основу из заранее подготовленных брусьев. Каркасная технология заключается в соединении вертикально расположенных элементов в единую конструкцию.

Важно соблюдать расстояние между брусьями. Оно не должно превышать 600 мм. В противном случае значительно уменьшится устойчивость и механическая прочность всей конструкции

В качестве горизонтальных соединительных элементов можно применять обрезную доску 25*100 мм. Устройство каркасной бани обязательно включает в себя теплоизолирующий слой. Лучше всего применять базальтовый утеплитель, так как он обладает следующими важными для бани свойствами

В противном случае значительно уменьшится устойчивость и механическая прочность всей конструкции. В качестве горизонтальных соединительных элементов можно применять обрезную доску 25*100 мм. Устройство каркасной бани обязательно включает в себя теплоизолирующий слой. Лучше всего применять базальтовый утеплитель, так как он обладает следующими важными для бани свойствами.

1. Пожарная безопасность. Он не горит под воздействием пламени, а температура плавления волокон составляет 700°С.
2. Гигроскопичность. Базальтовая вата пропускает сквозь свою структуру водяные пары, что способствует удалению избыточной влаги.
3. Простой монтаж. Можно выбрать рулонные или листовые модели теплоизоляционного материала.

Для бани можно применять упрощенную схему сборки каркаса. В верхних и нижних угловых частях устанавливают диагональные перемычки для связки элементов конструкции. Такая методика применима только для зданий с небольшой высотой потолков – до 2,7 м.

Эффективное утепление бани можно сделать только при минимальном слое базальтовой ваты 100 мм. Дополнительно рекомендуется обработать наружные стены деревянной вагонкой или специальной штукатурной смесью с применением каркасной сетки.

Обшивка стен листами ОСП

Как мы бы ни старались придать жесткость стенам, все равно, каркас будет «гулять». Чтобы избежать его расшатывания под действием ветра, обязательно до того, как вы начнете крыть крышу, необходимо стянуть все стены с помощью листов ОСП. Если вы хорошо выводили вертикальность стоек, то ничего сложного в этой процедуре нет. Работу необходимо производить следующим образом – вначале прикручиваются листы на углы здания. Это дает возможность прочно зафиксировать строение от порывов ветра.

Затем нашиваются остальные листы. Вначале цельные, а потом те, которые идут на стыки, окна и другие элементы конструкции.

Второй этаж делается только после того, как полностью закрыты стены первого этажа. Это объясняется тем, что низовой ветер всегда приглушен стоявшими рядом постройками и деревьями, а на высоте второго этажа его интенсивность может быть гораздо сильнее, а парусность конструкции может привести к деформации всего каркаса строения.

Обратите внимание на тот факт, что швов практически не видно. Это говорит о том, что изначально все опоры были выведены идеально горизонтально, а затем вертикальные столбы точно по отвесу

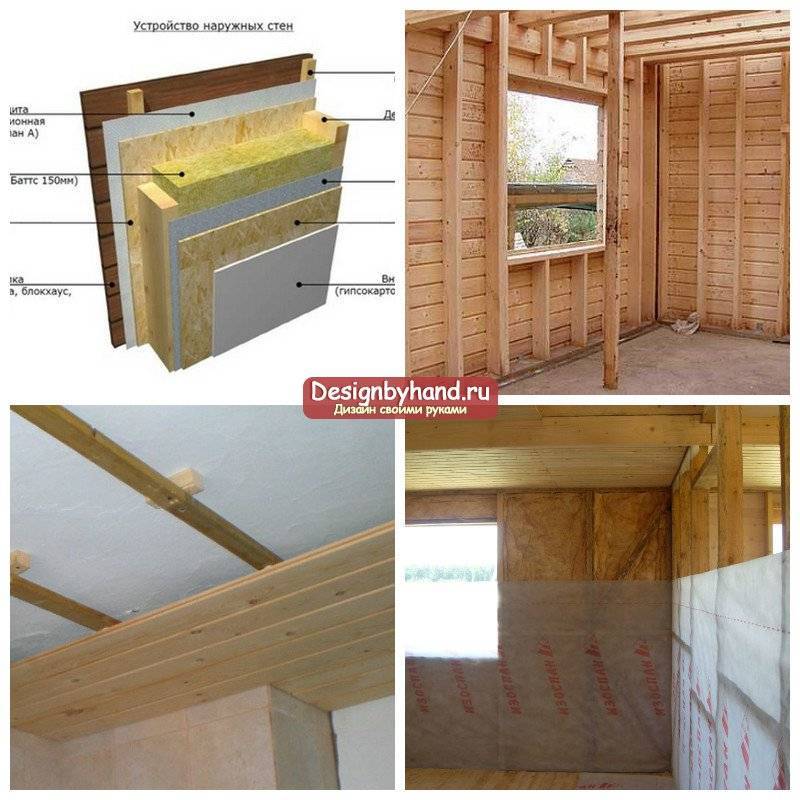

Пароизоляция и теплоизоляция каркасных бань

Правильная пароизоляция не допустит образования конденсата и предоставит возможность париться зимой в бане-каркаснике. Специалисты с этой целью используют пергамин и пароизоляционные пленки между утеплителем и внутренней обшивкой здания. Рубероид не является подходящим материалом, поскольку при разогреве неприятно пахнет.

Целью качественной теплоизоляции в каркасной бане является низкая теплопроводность и герметичность для снижения теплопотерь (но без нарушения воздушного обмена). Стекловолокно и минеральная вата в этом смысле будут оптимальным вариантом для утепления.

Этапы сооружения летней парной

Каркасная сауна, создаваемая своими руками на даче, не потребует специальных навыков. Достаточно внимательно соблюдать поэтапную последовательность строительства:

1. Нарисовать чертеж, который сможет наглядно показать детали будущего проекта.
2. Определиться с участком для строительства.
3. Расчистить место.
4. Сделать фундамент для установки каркаса.
5. Возведение каркаса.
6. Наружная обшивка.
7. Установка теплоизоляционного слоя.
8. Подведение коммуникаций.
9. Внутренняя отделка.
10. Установка оборудования и мебели.

Возведение фундамента

После завершения подготовки проекта, необходимо определиться с местом для возведения постройки. Поверхность участка очищают от камней и мусора, удаляют растительность и выравнивают поверхность земли.

Так как сауна из подручных материалов своими руками на даче не имеет большой вес, для нее не нужен мощный фундамент. Можно ограничиться опорно-столбчатым основанием. Для изготовления опор подойдет асбестоцементная труба. Трубы заглубляются на 1,5 метра, внутрь каждой вставляется кусок арматуры и бетонируется. Количество опор и длина шага между ними зависит от типа почвы и предположительной нагрузки на будущий фундамент. Площадка между трубами заливается раствором.

Далее необходимо дождаться полного просыхания фундамента. После чего приступают к установке ростверка под каркас. Для его изготовления подходит металл или деревянный брус.

Возведение стен, подвод коммуникаций и отделка

Чтобы баня своими руками получилась дешево и быстро, для строительства стен используют следующую комбинацию материалов:

• Деревянный брус толщиной 150 мм. Количество зависит от размера будущего здания. Шаг установки негелей 90-100 см.
• Гидроизоляция, теплоизоляция, пароизоляция. Подобный пирог из материалов позволит обеспечить защиту от потери тепла.
• Материалы для отделочных работ подбираются на вкус хозяина.

После того, как каркас возведен, переходят к установке теплоизоляционного слоя между досками. Для этого подойдет минеральная вата, камышовые плиты или опилочно-гипсовая смесь. Щели между деталями заполняют пеной, чтобы предотвратить проникновение холода. Для стены вблизи печки необходима дополнительная теплоизоляция.

С внутренней стороны крепится слой пароизоляционного материала. Чтобы немного сэкономить, вместо покупки специализированного полотна можно использовать обычную фольгу, полиэтилен или пленку.

Для монтажа внутренней обшивки к брускам крепится обрешетка, на которую крепится деревянная вагонка. Благодаря наличию обрешетки образуется зазор, предотвращающий скапливание конденсата на внутренней стороне стены. В качестве отделочного материала чаще всего используется деревянная вагонка. Не рекомендуется использовать для этих целей фанеру.

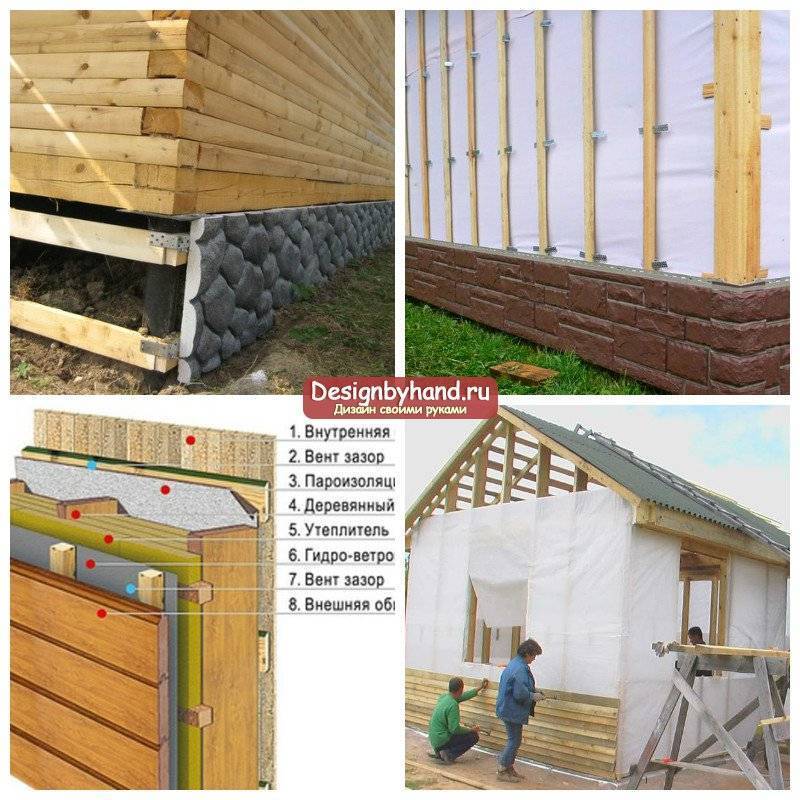

С наружной стороны перед обшивкой устанавливают слой гидроизоляции и ветрозащитного материала.

Потеря тепла происходит не только через стены, но и через пол и потолок. Для этого в них тоже монтируется слой утеплителя.

Монтаж коммуникаций предполагает:

• подведение воды;
• проведение электропроводки;
• установка вентиляции;
• прокладку сточной системы.

После подведения всех систем в бане на даче, переходят к обустройству пола.

Завершающим этапом становиться установка отопительного оборудования и мебели. Для небольшой постройки подойдет небольшая электропечь или дровяная каменка с металлическим основанием.

В предбаннике устанавливают стол, стулья и вешалку, в парной и душевой – полки и скамейки.

Баня на даче своими руками может быть построена на скорую руку любым человеком, не имеющим специальных строительных навыков. На рынке представлен огромный выбор недорогих качественных материалов, которые подойдут для возведения конструкции на своем участке. Немного времени, труда и фантазии и можно наслаждаться банными процедурами прямо у себя на участке.

Когда основные моменты определены, можно приступать к самой постройке.

1. Заливка фундамента.

Шаг первый. Периметр будущей бани определяется заранее, по его краям в землю вбиваются специальные колышки, в пределах которых необходимо вырыть ров в 60 сантиметров глубиной и 40 сантиметров шириной.

Шаг второй. Ров заполняется песком на одну третью часть глубины. Сверху песок заливается водой и тщательно утрамбовывается.

Шаг третий. После утрамбовки первого слоя поверх него засыпается мелко расколотый красный кирпич или гравий.

Шаг четвертый. Слой битого кирпича или гравия засыпается слоем песка, который должен выровняться с уровнем грунта.

Шаг пятый. Из арматуры собирается опалубка. Вся конструкция заливается бетоном, а сверху изолируется тонким слоем рубероида.

Важно! Перед строительством каркасной бани должна пройти как минимум неделя, чтобы у фундамента была возможность как следует отстояться

1. Постройка стен.

Шаг первый. Пиломатериал, приготовленный для каркасной бани, перед началом работ необходимо тщательно просушить. Не рекомендуется использовать для строительства древесину березы, так как она быстро подвергается гниению. Самым лучшим вариантом будет липа, осина или лиственница

Древесина этих пород способна сохранять форму в течение длительного времени и обладает теплоизоляционными свойствами, что очень важно для бани

Шаг второй. После того как все строительные работы будут завершены, с внутренней стороны доски следует покрыть раствором антисептика, а с внешней – мебельным лаком, причем в два слоя. Данную процедуру необходимо проделать по всему периметру помещения, избегая лишь парилки и помывочного отделения.

Шаг третий. Нижнюю обвязку из надежного бруса с сечением 10х10 сантиметров необходимо достаточно прочно зафиксировать, после чего как следует скрепить брусья по углам при помощи гвоздей. Рекомендуется ставить стойки на металлические штыри для того, чтобы в процессе возведения стен они не смогли изменить своего местоположения и сбить конструкцию.

Шаг четвертый. Угловые стойки должны быть замурованы в бетон.

Совет: Столбы – основу стен будущей бани – следует располагать непосредственно под несущими стенами, углами, печами – то есть в тех местах, где нагрузка наиболее велика.

Шаг пятый. Вдоль периметра стен монтируются стойки промежуточного характера, выполненные из такого же бруса, что и основная конструкция.

Шаг шестой. Чтобы сделать пол гидроизолированным, его следует выложить брусом из любой древесины, сечением 15х15 сантиметров.

1. Переходим к постройке крыши.

Шаг первый. Необходимо взять 8 специальных потолочных балок, спиленных под угол стропил. Для начала следует выставить только крайние стропила, и только после этого еще пару штук зафиксировать по центру будущей крыши. Остальные же стропила присоединяются к основной конструкции сначала с одной стороны крыши, затем с другой (через конек).

Шаг второй. После стропил устанавливаются вертикальные стойки, по необходимости делается и выход на чердак.

Шаг третий. На стропилах, находящихся с краев, вырезаются балки, к которым прибиваются лобовые доски, после чего сверху крепятся обрешетки.

1. Необходимо утеплить стены.

Самым распространенным материалом для этой цели является рулонный утеплитель толщиной около 50 миллиметров. В некоторых случаях используют минеральную вату или готовые маты. Утеплитель укладывается между вертикальными деревянными стойками, после чего к ним прибиваются рейки. Для теплоизоляции помещения рекомендуется использовать полиэтилен или пергамин.

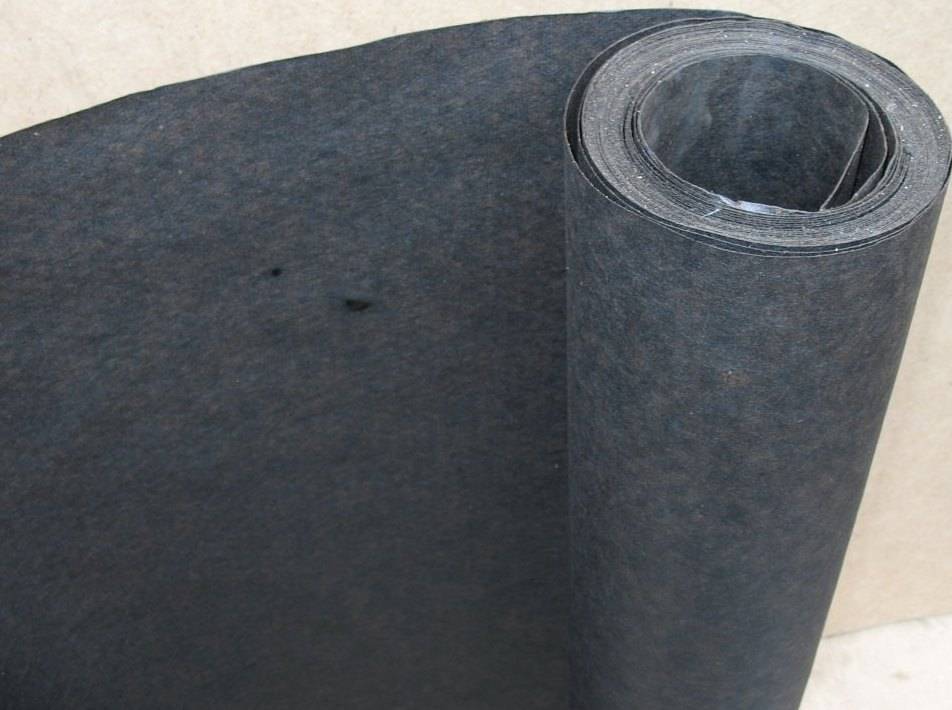

Совет: использовать для утепления стен рубероид не рекомендуется, так как под воздействием высоких температур он начинает источать неприятный запах.

Для утепления пола лучше выбирать керамзит или другие виды засыпок, а для потолка – пенопласт. Если утеплитель подобран грамотно, тепла будет теряться в несколько раз меньше. Благодаря этому затраты на обогрев бани также будут снижены.

После того как стены и крыша построены, можно будет приступить к установке окон и дверей в заранее оставленные для них проемы. По окончании этих работ можно будет выходить на финишную прямую.

Материал для возведения каркасной бани

Для возведения каркаса используют брус — обычный или клееный

Традиционно бани рядом с домом или дачей сооружают из древесины. Чаще применяют профилированный брус. Если хотят удешевить строительство, берут окоренные бревна и неоцилиндрованные бруски. Для стоек используют хвойные породы, применяют клен.

Зашивку стен комбинируют, используют керамические кирпичи или крупноразмерные блоки из газобетона и пенобетона. Кирпичи используют клинкерные, пустотелые, берут обожженные глиняные. Шликерный, сырцовый кирпич и силикатные не используют для строительства стен бани.

Советы по выбору строительных материалов

Маленькие строения возводят из квадратного бруска 15 х 15 см, для крупных берут сечение 15 х 20 см или 20 х 20 см. Иногда применяют двутавр — два длинных бруса с перемычкой между ними. Влажность строительного леса на момент монтажа не должна превышать 18%. Иногда строят баню из металлокаркаса.

Материалы для закладки промежутков между стойками должны отвечать необходимым требованиям для строительства бань:

• сопротивляться действию влаги;
• не реагировать на действие атмосферных факторов;
• быть прочными и долговечными.

Крышу делают с деревянными стропилами и обрешеткой, для покрытия выбирают профлист, металлочерепицу, шифер.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента. План банной постройки и количество этажей

Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена

Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении. Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды. Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

• парилка;
• моечная и душевая;
• помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Строительство каркасной бани

Так как каркасное строительство облегченное, то все работы можно выполнить своими руками. Строить каркасную баню нужно следующими последовательными этапами.

Фундамент под каркасную баню

Готовый столбчатый фундамент под баню с верхней обвязкой.

Облегченный фундамент каркасной бани проще всего собрать из асбоцементных труб (диаметром от 100 мм), укрепленных бетоном. Это столбчатый вид фундамента.
Размечается контур бани и буром высверливают скважины глубиной в 1–2 м. Глубина зависит от близости залегания грунтовых вод и вида почвы.

Трубы помещают в скважины и обсыпают крупнозернистым песком. Песок тщательно трамбуют. Всю конструкцию сверху заливают бетоном, который должен состоять из:

1 часть цемента водостойкого М200;
4 части песка;
7,5 частей щебня мелкой фракции;
3 части воды.

Трубы заливаются поочередно и им дают полностью просохнуть. На этапе заливки сверху каждой устанавливается железная пластина. На них в дальнейшем укладывают первое звено. Только после этого можно делать нижнюю обвязку.

Монтаж нижней обвязки

Нижняя обвязка из бруса под каркасную баню.

Для нижней обвязки можно использовать брус сечением 150х150 мм, но в целях экономии можно взять доски 50х150 и срастить их саморезами. Всю конструкцию еще перед укладкой нужно обработать антисептиком и гидроизолировать. Для гидроизоляции на столбы укладывают рубероид в 2- слоя.

После этого на обвязку закрепляют лаги для будущих полов. Между лагами и обвязкой следует тоже проложить рубероид или обмазать мастикой.

Крепить обвязку к трубам можно при помощи специальных винтов или скоб.

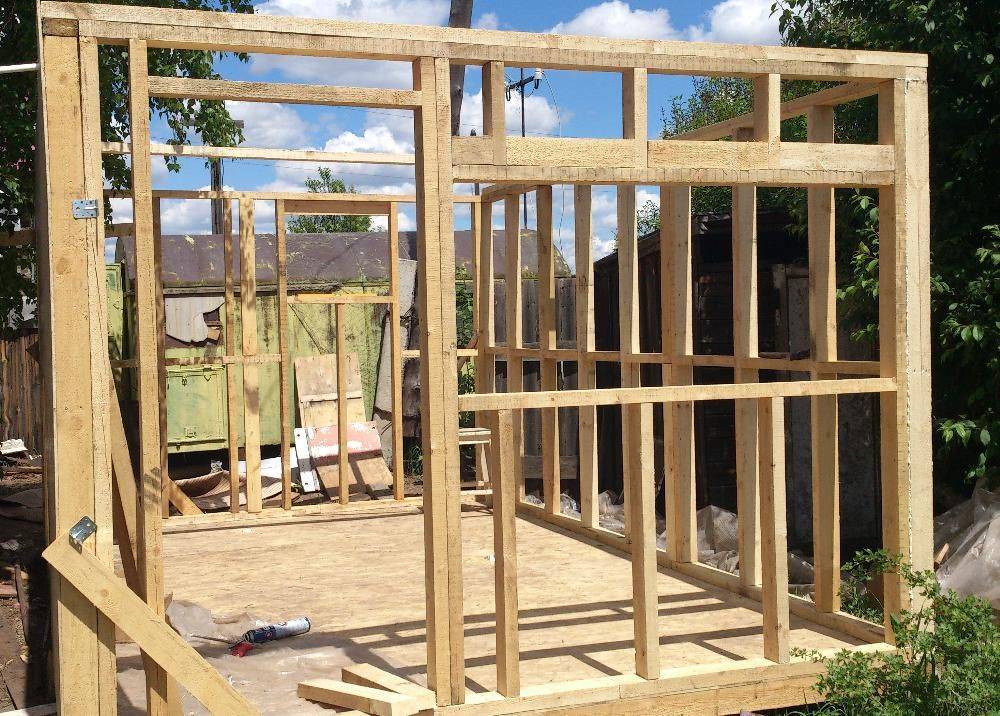

Монтаж каркасных стен бани

Каркасные стены бани без стропильной системы – сборка.

Весь материал включая обрезную доску перед укладкой просушивают и обрабатывают антисептиками. Вместо бруса за основу можно взять все те же срощенные доски.
Их подбирают по заданным размерам для стоек и стропила.

Сборку осуществляют следующими этапами:

1. По углам устанавливают стойки, их крепят между собой верхней обвязкой.
2. Между стойками монтируют промежуточные, они усилят конструкцию.
3. Полученную конструкцию обшивают досками или стружечной плитой, при помощи саморезов.
4. Устанавливают оставшиеся стойки и тоже обшиваются досками или ОСП.

Так, постепенно добавляя звенья стоек собирают баню целиком. При этом нужно учитывать проемы для окон и дверей, в каркасном строительстве их следует делать сразу.

Монтаж кровли

Стропильная система крыши каркасной бани из бруса и досок.

Стропильная система для каркасной бани монтируется по частям. Каждую собирают на строительной площадке поэтапно поднимая и монтируя на крышу. Каждую ферму крепят на свою каркасную стойку. При монтаже последней фермы на нее крепится ОСП для получения фронтона.

Удобнее собирать кровлю предварительно уложив на каркас черновой настил из досок.

Конструкцию крыши лучше выполнить вентилируемой, для этого в зазор между стропилами и контрбрусом укладывается пароизоляция, а обрешетку монтируют на брус.

Для кровли каркасной бани лучше использовать легкий материал: ондулин, профнастил, мягкую черепицу. После этого устанавливают фронтоны при помощи ОСП или досок.

Утепление и отделка

Схема утепления каркасной бани – основные слои.

Каркасную баню нужно обязательно утеплять и отделывать. Первоначально нашивают на внутреннюю часть потолка листы ОСП или доску, это будет черновой потолок. Утеплять его нужно в 3-и слоя утеплителем стойким к горению. Стены утепляют 2-я слоями утеплителя и пергамином. В парной дополнительно делается слой из фольгоизоли.
Только после этого можно выполнять отделку вагонкой или имитацией бруса.

Монтируется печь, которая в предбаннике служит камином а, в парной нагревательным элементом. Чтобы обезопасить дерево каркаса от возгорания перегородку со встроенной печкой выкладывают из кирпича.

Не стоит забывать про вентиляцию и отверстия в потолке под трубу. Его со всех сторон обрабатывают специальными огнестойкими составами и прокладывают железными пластинами и асбестовой бумагой.

Если баня строиться без мансарды, то на чердак делается люк и устанавливается дополнительное освещение.
Потолок в палильном отделение можно опустить до уровня 210 см, это даст возможность выполнить утепление и обшить его вагонкой из липы. Все части в парилке тоже лучше изготавливать из липы.
