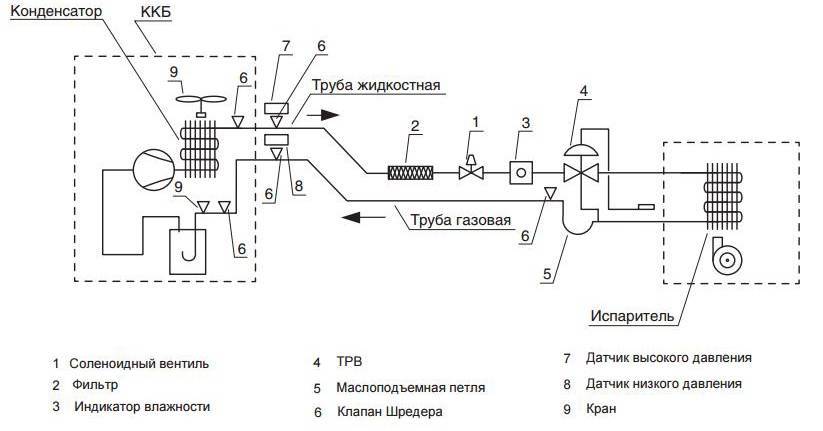

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действия

Как правильно выбрать ККБ?

Основным критерием выбора ККБ является его мощность. Она определяется исходя из производительности вентиляционной линии. Кроме этого, подбор нужной модели ККБ определяется по следующим показателям:

  • температура приточного воздуха
  • влажность воздуха, в том числе учитываются сезонные колебания
  • климатические условия (температура снаружи)

Некоторые из необходимых данных имеются в технических характеристиках используемого оборудования, другие (влажность или среднегодовая температура) находятся в таблицах СНиП. Все данные подставляют в диаграмму и выбирают оптимальный показатель мощности блока.

При выполнении расчетов следует опираться не на максимальную, а на минимальную температуру воздуха, при которой только способен работать данный блок. Это позволит добиться номинального режима работы и снизить перегрузки. Также надо проследить, чтобы производительность компрессора несколько уступала возможностям испарителя. Это необходимо знать, поскольку иногда блоки не комплектуются компрессорами, и их приходится покупать отдельно.

Фильтр-осушитель

Газообразный фреон способен содержать различные примеси и пары воды. При конденсации эти элементы отрицательно воздействуют на детали установки, изменяют режим ее работы, блокируют трубки. Для устранения пара и нежелательных компонентов используют фильтры-осушители. Существуют разные типы фильтров, отличающиеся способом присоединения:

  • пайкой
  • запрессовкой (или отбортовкой)
  • с использованием фланцевых или штуцерных присоединительных элементов

На долговечность элемента влияет его производительность по жидкому хладагенту. Чем она выше, тем реже придется менять фильтр, что обеспечит экономию денег, времени и трудозатрат. Кроме того, выбор фильтра зависит от режима работы ККБ — на охлаждение или на обогрев. Это определяет направление передвижения фреона в системе.

Смотровое стекло

Смотровое стекло позволяет визуально проконтролировать количество жидкого фреона в системе. Это его основная задача, но есть и дополнительные функции:

  • контроль за состоянием фильтра
  • наличие влаги в системе

Нормальное состояние контура определяется по зеленому свечению индикатора. При появлении желтого оттенка необходимо усилить контроль за состоянием и режимом работы ККБ, так как изменение цвета говорит от наличии нежелательных компонентов (влаги). Если индикатор полностью желтый, надо произвести удаление влаги из внутренней части системы и обязательно сменить фильтр-осушитель, который перестал выполнять свои функции.

Терморегулирующий вентиль

Терморегулирующий вентиль (ТРВ) — это контрольно-управляющий прибор высокой точности. Он выполняет регулирование объемов поступления жидкого хладагента в испаритель, а также исключает возможность попадания жидкого фреона в компрессор. Существует два вида ТРВ:

  • с внутренним уравниванием
  • с наружным уравниванием

Монтаж вентиля производится всеми обычными способами — на пайку, запрессовку или штуцер, в зависимости о типа конструкции (типа модели).

Соленоидный клапан

Это — электромагнитный регулятор потока, широко применяющийся в климатических или вентиляционных установках специального назначения. Клапан перемещается под действием усилия, которое создается в катушке при подаче на обмотку напряжения. Сердечник втягивается или вытягивается, отпирая или запирая клапан. На выбор узла влияют:

  • условия работы
  • тип хладагента
  • рабочая температура и давление в системе

Помимо этих показателей необходимо обеспечить соответствие присоединительных элементов, а также производительность клапана. Если он не в состоянии пропускать заданное количество фреона, режим работы системы будет необратимо нарушен.

Монтаж ККБ

Перед началом установки компрессора и конденсатора тщательно подбирается место для его размещения, которое должно соответствовать всем условиям содержания такого оборудования

Это важно при монтаже системы в замкнутом помещении — здесь должна быть довольно большая площадь, чтобы обеспечить постоянный приток свежего воздуха

Для установок на открытом воздухе различают несколько типов монтажа:

  • На земле (с подготовкой фундамента и рамы).
  • На стене (на кронштейнах).
  • На крыше здания (с использованием площадок и рам).

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действия

А также необходимо точно рассчитать расположение и длину труб для поступления хладагента, а также отведения конденсата и талых вод. Фреоновые трубы чаще всего изготавливаются из меди. Для их установки необходимо рассчитать максимальную длину трубопровода и количества его изгибов, так как от этих факторов зависит эффективность работы оборудования.

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действияСхема обвязки ККБ

При этом особенно важно подобрать наиболее подходящие детали обвязки, чтобы создать максимально герметичное соединение

Составляющие части агрегата

Главная часть любой холодильной установки поступает в готовом виде от завода-производителя. Трубы и патрубки, которые испытывают высокое давление, проходят проверку перед сборкой. Электрические схемы и панель управления также проходят проверку. При получении аппарата следует проверить целостность упаковки, корпуса. Если все характеристики в норме – можно подключать агрегат компрессорноконденсаторный к холодильной установке.

Базовый состав аппарата:

  • Реле высокого давления. Предназначением является управление охлаждающей системой (вентиляторами).
  • Панель управления. Последняя состоит из термостата (отвечает за автоматический пуск/остановку компрессора), регулятора скорости вращения вентилятора. За включение и выключение нагревателя отвечает процесс работы мотора.
  • Двойное реле (высокого и низкого давления). Такое приспособление срабатывает в аварийных ситуациях.
  • Компрессор. Данный аппарат заправляется маслом, а также теном для его подогрева. На линиях всасывания и нагнетания холодильного агента устанавливаются датчики давления.
  • Вибро- и шумоизоляция.

Принцип действия

Чтобы понять, как функционируют эти устройства, нужно вспомнить, что все вещества могут поглощать тепло в процессе испарения. В процессах конденсации тепло, наоборот, выделяется. На этом построены физические процессы любой климатической и холодильной техники.

Принцип действия основывается на изменениях агрегатных состояний, в данном случае фреона, в зависимости от того, какая температура и давление в системе.

Климатическая техника не делает холод. Теплый воздух переносится из помещения на открытый воздух. Для того чтобы воздух в помещении остывал, нужно отводить теплый воздух, который получается в процессе. Тепло является энергией, а она, как известно, никогда и никуда не исчезает.

Популярные статьи  Как обшить балкон вагонкой своими руками

Как и в холодильной технике, в кондиционировании в качестве хладагента применяют фреон. Когда он испаряется, то он забирает тепло. Можно провести простой опыт. Если протереть руку спиртом, то затем можно ощутить холод. Спирт при испарении забирает тепло. Так и здесь.

Когда вещества превращаются из газа в жидкость, тогда они отдают тепло. К примеру, в бане, при движении можно ощутить тепло от пара, который конденсируется.

Если ККБ работает в режимах охлаждения, фреон испаряется в теплообменнике, а затем конденсируется. Если выполняется работа на обогрев, тогда все наоборот.

Охлаждение воздуха в помещении с использованием компрессорно-конденсаторных комплексов заключается в попадании в компрессор фреона. Затем происходит процесс сжатия газа до высокого давления. В результате он нагревается. Затем теплый газ поступит в теплообменник. После этой стадии фреон под давлением в жидком виде подается на трубку. Здесь параметры жидкости снижаются.

После попадания в теплообменник фреон начинает испаряться. В это время поглощается воздух, а с ним и тепло. Затем фреон снова попадает обратно в компрессорный узел, и все эти этапы повторяются снова.

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действия

Разновидности компрессорно-конденсаторных блоков

Вид ККБ определяется видом собственного охлаждения. Оно может осуществляться при помощи воздуха, воды, внешнего охладителя. Агрегаты первого вида имеют встроенный вентилятор, формирующий воздушный поток.

Если в конструкцию включен осевой вентилятор, то агрегат монтируют вне здания. При наличии центробежного вентилятора, монтаж агрегата выполняют непосредственно в помещении.

Мощность охлаждаемого воздухом ККБ, может быть очень большой — до 45 кВт в час. В быту обычно достаточно агрегата мощностью максимум 8 кВт

Компрессорно-конденсаторный агрегат, в котором конденсатор охлаждается с помощью воды, более мощный. Он не требует для своей работы большого объема воздуха, поэтому отличается компактностью и предназначен для внутренней установки. Его монтаж возможен на значительном расстоянии.

ККБ с конденсатором выносного типа применяют реже, в основном при нехватке места в помещении. При этом собственно блок устанавливают внутри комнаты. Теплообменник размещают за ее пределами.

1 Сфера использования ККБ

Принцип работы ККБ относит его к климатическому оборудованию. С помощью современного набора элементов обеспечивается выполнение функций охлаждения помещения или его нагрев. Это изделие применяется в системах кондиционирования промышленного или бытового назначения.

В принципе, подходит и используется для системы центрального охлаждения в общественном или производственном здании.

Сфера применения:

  • частный жилой дом;
  • учебное заведение;
  • офисный центр;
  • предприятие с налаженным производством.

Такой блок, обычно устанавливается в вентиляционную установку или канальный кондиционер, если не существует возможности монтажа более крупного охладителя.

Рассмотрим устройство такого аппарата:

  • ключевой элемент – компрессор;
  • электродвигатель.
  • вентилятор (различается по производителю);
  • теплообменник, использующийся как конденсатор;
  • нужная схема электропитания;
  • управление.

Существуют различные дополнительные детали улучшающие работу агрегата. В качестве хладагента чаще всего используется фреон.

Составляющие части агрегата

Главная часть любой холодильной установки поступает в готовом виде от завода-производителя. Трубы и патрубки, которые испытывают высокое давление, проходят проверку перед сборкой. Электрические схемы и панель управления также проходят проверку. При получении аппарата следует проверить целостность упаковки, корпуса. Если все характеристики в норме – можно подключать агрегат компрессорноконденсаторный к холодильной установке.

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действия

Базовый состав аппарата:

  • Реле высокого давления. Предназначением является управление охлаждающей системой (вентиляторами).
  • Панель управления. Последняя состоит из термостата (отвечает за автоматический пуск/остановку компрессора), регулятора скорости вращения вентилятора. За включение и выключение нагревателя отвечает процесс работы мотора.
  • Двойное реле (высокого и низкого давления). Такое приспособление срабатывает в аварийных ситуациях.
  • Компрессор. Данный аппарат заправляется маслом, а также теном для его подогрева. На линиях всасывания и нагнетания холодильного агента устанавливаются датчики давления.
  • Вибро- и шумоизоляция.

Разновидности конденсаторных блоков и сферы их применения

Вследствие различных комплектаций и принципов работы, конденсаторные устройства разделяют на:

  • Агрегаты с осевыми вентиляторами и воздушным охлаждением. В комплектации такого оборудования присутствует вентилятор с осевым механизмом. Такой вид устройства приобретают тогда, когда блок планируется поставить у строения. Этот вариант считается самым дешевым. При этом он требует достаточного количества места снаружи, для бесперебойного снабжения блоков необходимым количеством воздушных потоков, чтобы охладить конденсатор;
  • Устройство с центробежным вентилятором и воздушным охлаждением. Данный агрегат устанавливают с внутренней стороны технических сооружений и присоединяют его к воздуховодам, по которым в дальнейшем будет проходить подача и выведение наружу воздуха для бесперебойного снижения температуры конденсатора. Такой вариант наиболее приемлем в тех условиях, где отсутствует площадка для монтажа агрегата на строении или возле него;
  • Механизмы с водяным способом охлаждением. Используются для монтажа устройств внутри комнаты, а также применяют теплообменники, чтобы обеспечить водное охлаждение конденсаторов. Такого рода техника позволит сделать размер конденсаторной конструкции значительно меньше и расположить ее в комнате с минимумом потери для площади. Данная установка имеет преимущество в возможности провести монтаж градирни и самого устройства на огромном расстоянии один от другого;

  • Блок с конденсатором на вынос. Его обычно используют, когда блок необходимо установить в технических помещениях, а теплообменную пластину – вынести во двор. Такое размещение позволяет занять минимальную площадь в здание.
Популярные статьи  Полимерная террасная доска: виды и основные правила укладки

Для того чтобы выбрать правильный прибор, необходимо тщательно изучить все их технические характеристики.

Что такое компрессорно-конденсаторные блоки?

Часть бытового кондиционера, которая размещается на внешней стороне зданий, как раз и есть компрессорно-конденсаторный блок. В его задачу входит прием газообразного фреона, охлаждение и повышение давления, результатом чего становится его конденсация со значительным выделением тепла. Подготовленная таким образом жидкость впоследствии поступает в испаритель, где переходит в газообразное состояние с активным поглощением тепловой энергии.

Устройство и принцип работы ККБ

ККБ представляет собой ту часть системы, в которой происходит конденсация хладагента, который поступает в виде газа, а выходит в жидком состоянии, подготовленным к прохождению цикла испарения. Конденсация происходит из-за повышения давления, которое обеспечивает компрессор. В конденсационной камере возникает высокая температура, поэтому используется воздушное (реже — водяное) охлаждение при помощи осевых или центробежных вентиляторов.

В состав узлов ККБ входят:

  • компрессор

  • электродвигатель

  • вентилятор (один или несколько)

  • конденсационная камера или теплообменник

  • аппаратура управления и электропитания

Большинство блоков имеют одинаковое устройство, отличаясь только конструкцией и спецификой теплоотведения. Преобладает воздушное охлаждение, не требующее подключения к коммуникациям и наиболее простое в использовании. Установки с водяным охлаждением, как правило, используются там, где нет возможности подачи необходимого количества воздуха (в составе технологического оборудования).

Область применения

Компрессорно-конденсаторные блоки применяются очень широко. Они отличаются способностью выполнять различные задачи:

  • витрины, охлаждаемые прилавки в продовольственных магазинах

  • склады

  • предприятия общепита

  • технологическое оборудование (в составе автоматизированных линий)

Такие широкие возможности ККБ объясняются тем, что он выполняет наиболее сложную часть процесса. Для охлаждения достаточно подать жидкий хладагент в теплообменник, где произойдет испарение и отбор тепловой энергии. Эта стадия происходит естественным путем, необходимо организовать циркуляцию и повторное поступление в конденсатор. Установка не издает сильного шума, достаточно компактна, может располагаться как внутри, так и снаружи здания.

ККБ для приточной установки

Использование ККБ в приточных вентиляционных системах позволяет решить массу вопросов по обеспечению заданного микроклимата

Это важно в жаркое время года, позволяет поддерживать температуру в ледовых дворцах, холодных складах и прочих помещениях с необходимостью соблюдения температурного режима

Если используется моноблочная приточная установка, то для подключения ККБ не потребуется никаких дополнительных узлов — испаритель и прочие детали уже имеются в составе моноблока. Для установок другого типа потребуется врезка в систему испарителя со всеми сопутствующими узлами.

Преимущества

Компрессорно-конденсаторные блоки обладают массой положительных качеств. Они значительно превосходят альтернативные установки — чиллерные охладители — по ряду параметров:

  • стоимость киловатта холода значительно ниже, чем у других устройств, поскольку в конструкции отсутствуют промежуточные носители (вода, антифриз), что избавляет работу системы от потерь при передаче энергии

  • поскольку один блок работает в связке с одной линией, возможности настройки и регулирования режима работы системы повышаются

  • монтаж в существующую

    вентиляционную систему

    упрощается, поскольку не требуется сложной реконструкции. В разрыв трубопроводов надо врезать теплообменник, что намного проще, чем

    монтаж вентиляторов

    ,

    воздуховодов

    и прочих элементов

Специалисты также отмечают ремонтопригодность и удобство обслуживания ККБ, что также выгодно отличает их от альтернативных конструкций.

Виды

Разновидностей ККБ относительно мало. Имеется большое количество моделей, обладающих разной мощностью и прочими специфическими характеристиками, но в конструкционном отношении они мало отличаются друг от друга. Наиболее существенной разницей можно назвать тип охлаждения:

  • воздушное

  • водяное

Воздушное охлаждение является преобладающим типом. Оно реализуется с помощью осевых или, реже, центробежных вентиляторов. Как правило, модели с осевыми вентиляторами размещают снаружи зданий, а с центробежными — внутри.

Водяное охлаждение позволяет уменьшить габариты установки, но требует совершенно иного конструкционного решения. Подобные типы ККБ могут монтироваться в технологических линиях, в цехах со сложными условиями вентиляции или температурными отклонениями. Как правило, установки с водяным охлаждением не встречаются в бытовых вентиляционных системах.

Достоинства и недостатки ККБ

Перед покупкой компрессорно-конденсаторной машины имеет смысл взвесить все ее плюсы и минусы, для того, чтобы понять, насколько она подходит именно вам.

Начнем с его достоинств:

  • Дешевизна по сравнению с чиллерами или VRF системами. Это связано с тем, что данный компрессорный аппарат имеет простейшее устройство. По своей сути это наружный блок обычного кондиционера.
  • Легкость монтажа – он сводится к подключению устройства к источнику питания, фреоновой трассе и заправке контура фреоном.
  • Простота эксплуатации – нужно раз в год очищать конденсаторный фреоновый блок от уличной грязи или пыли, а также по мере необходимости менять фильтр-осушитель.

Теперь перечислим недостатки:

  • Максимальное расстояние от ККБ с воздушным конденсатором до фреонового испарителя ограничено и не должно превышать в зависимости от типоразмера 20-50 метров.
  • Холодильная мощность, которую выдает компрессорная машина, зависит от температуры наружного воздуха: чем на улице теплее, тем она ниже и наоборот. Обычно производитель указывает, при какой температуре блок выдает номинальную мощность. Соответственно если в вашем регионе эта температура выше, то стоит выбрать ККБ большего типоразмера. Данная зависимость справедлива для любых машин с воздушным охлаждением конденсатора (чиллеров, VRF-систем, внешних блоков сплит-систем и т. д.).
  • Грубое регулирование холодопроизводительности — рассматриваемый компрессорный фреоновый агрегат работает по принципу «ВКЛ-ВЫКЛ», таким образом, когда температура на улице ниже расчетной, температура охлаждаемого воздуха будет не постоянная, а находится в некотором диапазоне, например, от +16 до +20С.
Популярные статьи  Размеры листа металлочерепицы: толщина, ширина и длина

Эксплуатация ККБ

Инструкция по применению ККБ имеет ряд требований к эксплуатации и подбору необходимой модели прибора:

  • Для обеспечения бесперебойной работы в течение установленного срока эксплуатации ККБ раз в год должен проходить профилактический осмотр и ремонт с участием специалистов сервисного центра.
  • Расчёт установки должен быть произведён в соответствии с условиями её размещения.
  • Оборудование подключается к электросети, рассчитанной на потребляемую им мощность.

Отдельный раздел требований включает и рекомендации по обеспечению безопасного использования ККБ:

  • Должен быть организован свободный доступ воздуха.
  • Устройства такого типа не устанавливаются в местах с повышенной влажностью.
  • Блок не должен быть размещён в пожаро- и взрывоопасных зонах.
  • Прибор должен иметь заземление и быть смонтирован с соблюдением правил электробезопасности.

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действия

Более подробную информацию о технике эксплуатации охладительного блока следует посмотреть в инструкции по применению конкретного образца прибора. При грамотном и ответственном подходе к организации условий для работы ККБ, эта установка прослужит долгое время и не потребует больших затрат на ремонт и обслуживание.

3 Как подобрать качественный ККБ

Компрессорный блок лучше всего подбирать, основываясь на его мощности. Для этого нужно произвести расчеты с учетом производительности аппарата и атмосферных характеристик в летний период на улице. К таким критериям относят среднюю температуру и относительную влажность воздуха. В каждом отдельном регионе свои параметры, исходя из климатической обстановки.

Можно все рассчитать проще. На десять квадратных метров площади нужен один киловатт для выработки холода. То есть для помещения в сто квадратных метров нужно десять киловатт.

Необходимые расчеты нужно производить, ориентируясь не на максимально возможную температуру на улице, а на самый минимум, предусмотренный технической характеристикой аппарата.

Нормальная работа обеспечивается меньшей производительностью компрессора от максимально возможной производительности, которую дает испаритель.

Особенности монтажа ККБ

Установке компрессорно-конденсаторного агрегата должна предшествовать тщательная подготовка. Прежде всего, проверяют соответствие таких данных агрегата, как фазное подключение, напряжение, частота тока соответствующим характеристикам линии электроснабжения.

В месте, где планируют установку ККБ не должно быть пыли, иначе она может попасть в теплообменник. Воздушный поток, выходящий из конденсатора, не должен возвращаться в него.

Что собой представляет компрессорно-конденсаторный блок: устройство и принцип действияПроцесс монтажа вентиляционной системы начинают с установки напольного ККБ, испарителя, прокладки межблочной магистрали. Самый сложный момент — установка ТРВ, осушающих фильтров, ресиверов, смотровых стекол, других элементов

В случае установки агрегата на земле нужно расположить его так, чтобы в него не попадала дождевая вода и снег. Пространство вокруг блока должно быть свободным, без препятствий для движения воздуха и обслуживания. Нельзя подключать воздуховоды, подающие и выводящие воздух из блока.

Сборку и работы по монтажу компрессорно-конденсаторных блоков выполняют специализированные фирмы, сотрудники которых имеют соответствующую квалификацию и сертификаты. Чтобы подключить блок нужно иметь специальный инструмент и оборудование. Бывает и так, что блок приходится дозаправлять или выполнять полную его заправку.

Безопасность при использовании конденсаторных блоков

Любой из мастеров-электромонтеров, которые принимают участие в установке, эксплуатации или испытании выносного конденсаторного устройства должен соблюдать технику безопасности. Ко всему прочему специалист должен в полной мере быть осведомлен о технических нюансах устанавливаемого агрегата.

Обязательным условием при получении доступа на работы по монтажу системы кондиционирования является наличие медицинского осмотра. Он определит пригодность человека работать в условиях с электроустановками, напряжение которых достигает свыше 1000 вольт.

Вся бригада должна уметь оказать первую помощь в случае какого-либо происшествия и пользоваться средствами по пожаротушению.

Все работы монтажного характера, обязаны выполняться согласно с правилами безопасности:

  • Пробивать борозды, отверстия или проемы в конструкциях из бетона или камня нужно только в очках с защитой;
  • Пистолеты монтажные должен применять при установке лишь ученый специалист;
  • Работы в комнате, где нет чрезмерной опасности, можно применять электрифицированный инструментарий с размером напряжения в 220 вольт, если есть надежного рода заземление корпусной детали;
  • Рабочая местность должна быть оборудована крепким столом для деталей и резиновым ковриком;
  • Оснастить место, где будет производиться установка блока, рубильником с наличием предохранителя. Через него электропитание будет подаваться в испытательную схему;
  • Работа производится в резиновых перчатках и ботах-диэлектриках.

Эти и другие меры осторожности помогут вам правильно установить и использовать кондиционированную систему
