Как обустраивается котельная в частном доме: нормы проектирования и устройства

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

  • отрыв факела в котле;
  • высокое давление пара, газа, воды;
  • низкое разряжение в топке котла;
  • отключение электроэнергии;
  • низкий уровень воды в котле;
  • низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Состав оборудования

Разобравшись со схемами и чертежами, можно начинать подготавливать базовое оборудование для предстоящего монтажа.

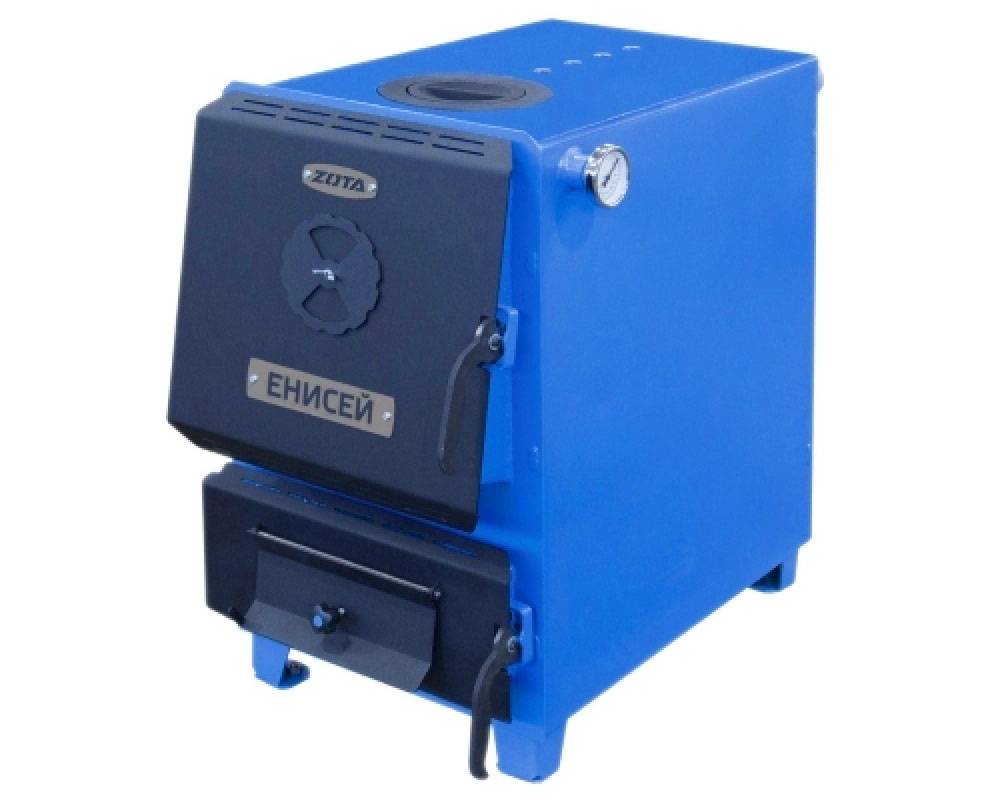

Отопительный котел и бойлер для котельной в частном доме

Сердцем каждой котельной установки является сам теплогенератор. В зависимости от способа монтажа выделяют такие разновидности этих устройств:

  1. Настенные.
  2. Напольные.

Представители первой группы фиксируются на стенах и состоят из бойлера, насоса и распределительного коллектора. Их оснащают всевозможными датчиками и сопутствующими аксессуарами. Если обустраивается бойлерная комната или просторная котельная в коттедже, наличие бойлера является обязательным условием.

Циркуляционный насос

Важной частью полноценной котельной является циркуляционный насос, который создает вращение жидкости по замкнутому контуру. В продаже доступны различные типы таких установок

Отдельные модели поддерживают режим беспрерывной работы и водяное охлаждение.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Коллектор

Коллектор представляет собой крупный распределительный центр, в котором сосредоточено большое количество рабочих органов и механизмов. Основную его часть занимают трубы с сечением 100 мм.

Гидравлический разделитель

Важным звеном в системе отопления является гидравлический разделитель или гидростекла. Она разработана для монтажа котлов с распределительным коллектором и несколькими насосами для циркуляции. Основная задача механизма заключается в разделении первого контура от вторичного.

Устройство работает как байпас и оснащается сепаратором сетчатого типа, который фильтрует разные примеси или воздушные пузырьки.

Дымоход

Если в помещении установлен не только газовый агрегат, но и другие отопительные приборы, важно позаботиться об эффективном отведении дыма. Для этого нужно учитывать такие нормативы:

  1. Один дымоход может обслуживать не больше 2-х котлов.
  2. Отверстия для отведения дыма должны размещаться на разных уровнях.
  3. Вход в дымоход разделяется дистанцией в 50 см.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Группа безопасности. Система автоматики и система удаленного мониторинга и контроля

Чтобы предотвратить непредвиденные обстоятельства при работе котельного оборудования и повысить степень безопасности, необходимо позаботиться о системе автоматики, мониторинга и контроля за установкой. И хоть качественные автоматизированные устройства стоят недешево, они являются обязательным атрибутом бесперебойной и защищенной работы котла.

Обвязка

Завершающим этапом в обустройстве котельной на даче или частном доме является обвязка. Правильно настроенное автономное отопление обеспечит полную независимость от установленных норм, тарифов и прочих неприятностей, которые возникают при использовании услуг централизованной сети теплоснабжения. Чтобы получить доступ ко всем регулирующим узлам, запорным механизмам и средствам для мониторинга, нужно грамотно обустроить обвязку. Чем лучше будет проведена работа, тем дольше прослужит котел и меньше ресурсов понадобится на его ремонт или замену.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП 2.04.08-87 п.6.29-48;
  • СП 41-104-2000 глава 4;
  • СП 42-101-2003 пункт 6.17-25;
  • СП 62.13330.2011 пункт 7;
  • СП 60.13330.2012 пункт 6.6;
  • СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Для распределения теплоносителя — напольные гребенки Meibes

Для распределения теплоносителя используются напольные распределительные гребенки Meibes.

Иллюстрация ниже создана на основе чертежей напольных распределителей Meibes проекта «ОВК. Тепломеханические решения котельных».Как обустраивается котельная в частном доме: нормы проектирования и устройства
Деталировка 4-х гребенок Meibes Victaliuc V 150 на 3 контура(иллюстрацию можно открыть в новом окне в увеличенном виде для детального рассмотрения)

Напольные гребенки Meibes распределяют теплоноситель для следующих контуров системы теплоснабжения дома (контуров всего 12):

  1. Контур «теплого пола».
  2. Контур обогрева наружных поверхностей и дренажа.
  3. Контур отопления №1.
  4. Контур отопления №2.
  5. Контур отопления №3.
  6. Контур подготовки горячей воды для бассейна.
  7. Контур теплоснабжения вентустановки Swegon ПВ1.
  8. Контур теплоснабжения вентустановки Swegon ПВ2.
  9. Контур теплоснабжения вентустановки Swegon ПВ3.
  10. Контур отопления хамама и бассейна.
  11. Резервный контур.
  12. Контур горячего водоснабжения.
Популярные статьи  Сушки для посуды: основные характеристики наиболее популярных моделей

Для подключения контуров предусмотрено использование модульных насосно-смесительных групп фирмы Meibes с насосным оборудованием фирмы Grundfos и Wilo. Гребенки, насосное оборудование, запорная и контрольно-измерительная арматура располагаются в котельной.

Подпитка системы теплоснабжения коттеджа осуществляется вручную при снижении давления теплоносителя в системе (контролируется визуально по показанию манометра).

Что можно разместить в топочной

Перед обустройством котельной нужно составить перечень оборудования, которое планируется установить в загородном коттедже. В первую очередь сюда относятся агрегаты, обеспечивающие работу системы отопления, холодного и горячего водоснабжения (ХВС, ГВС), различные электроустановки. Приведем полный перечень:

  • источники тепла – котлы на разных видах топлива, внутренние блоки геотермального теплового насоса;
  • агрегаты для приготовления горячей воды – бойлер электрический либо косвенного нагрева, газовая колонка, проточный водонагреватель;
  • буферная емкость нужного объема;
  • гидравлический разделитель (гидрострелка) с коллектором;
  • гребенка со смесительным узлом для водяных теплых полов;
  • оборудование ХВС и водоочистки – фильтры, гидроаккумулятор, насос, автоматика (реле давления);
  • элементы обвязки – трубы, циркуляционные насосы, расширительные баки, запорная и регулирующая арматура;
  • домовой электрощит.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Электрощит тоже допускается устанавливать внутри теплогенераторной, на отдельном простенке. На оставшейся свободной площади можно расположить громоздкую бытовую технику, например, стиральную машину, морозильную камеру.

Из приведенного перечня выбираем необходимое оборудование, руководствуемся проектом либо актуальной схемой отопления и водоснабжения. Рисуем планировку комнаты в масштабе и переходим к проектированию – размещению всех водо– и теплоснабжающих агрегатов. Но сначала придется изучить…

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Это интересно: Как сделать вентиляцию в квартире: разбираемся в общих чертах

Особенности монтажа оборудования

Котлы, работающие на газовом топливе, могут быть двух типов: настенные и напольные.

Установка настенного прибора осуществляется при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в комнате не должна превышать показатель в 80%.

  1. Прежде всего, необходимо отделать стены помещения жаропрочными строительными материалами слоем или толщиной не менее 2 мм.
  2. Поскольку вентиляция в котельной частного дома – это один из важнейших элементов, то следующим этапом является проделывание вентиляционного отверстия в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие выше оборудования тоже с трубой, выходящей на улицу.
  3. Затем можно приступать непосредственно к монтажу оборудования. Для этого в стене на высоте не менее 80 см от пола, и параллельно ему, проделываются отверстия. На одном ли уровне установлены кронштейны, можно проверить при помощи строительного уровня.
  4. После этого нужно навесить настенный котел на кронштейны и закрепить его.
  5. Далее в наивысшей точке системы монтируется воздушный кран и расширительный бак.
  6. Чтобы теплообменник не засорялся, на трубу, которая подает теплоноситель, необходимо установить угловой сетчатый фильтр, с двух сторон которого, как на патрубки, размещают шаровые клапаны. Данная мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
  7. Затем отопительное оборудование подключается к дымоходу.
  8. После этого можно приступать к соединению труб с патрубками, выходящими из котла, убрав заглушки, установленные изготовителем. Трубка для подачи воды соединяется к верхнему патрубку, а труба выдачи – к нижнему. Лучше всего это сделать газосваркой. При этом клон труб должен быть не менее 5 мм на каждый метр трубопровода.
  9. Заключительным этапом является обвязка, то есть подсоединение котла к системе газа, электричества, гидравлики.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Перед установкой отопительного оборудования, нужно обязательно монтировать в систему следующие элементы:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

При этом электрический счетчик должен быть оснащен автоматическим прерывателем (УЗО), который предотвратит перегрев или замыкание проводки.

Популярные статьи  Газон своими руками: виды и пошаговая инструкция по посадке

Перед первым запуском, котел надо наполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, который находится в нижней части изделия.

Напольные котлы намного мощнее, и соответственно больше по габаритам, чем навесные, поэтому их, как правило, размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и навесного, но есть несколько важных нюансов:

  1. Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки изделия распределялась максимально равномерно. Лучше установить оборудование на небольшой пьедестал из цементно-песочной стяжки.
  2. После закрепления котла, его необходимо подвести к дымоходу, а также к отопительной системе дома, установив фильтр для защиты от засоров.
  3. Подключая оборудование к системе водоснабжения, врезку в водопровод стоит разместить максимально близко к входу трубы в дом. Данная мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
  4. В заключении производится обвязка отопительного оборудование и его проверка.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Таким образом, можно своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других регулирующих органов, благодаря которым отопительная система будет работать эффективно и безопасно. Помните, что невыполнение хотя бы одного требования может принести очень неприятные последствия.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

  1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
  2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
  3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
  4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
  5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
  6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
  7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

Как обустраивается котельная в частном доме: нормы проектирования и устройства
В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Бойлер в схеме котельной

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

  • бак заполняется холодной водой;
  • из котла в теплообменник поступает горячий носитель;
  • нагретая поверхность змеевика отдает тепло водной массе;
  • из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л. В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

  • расположение в максимальной близости от теплогенератора (котла);
  • организация ровной нескользкой поверхности;
  • оснащение гидроаккумулятором для предупреждения теплового расширения;
  • монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
  • обустройство обратными клапанами для предотвращения противотока;
  • врезка фильтров для повышения качества жидкости;
  • правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Советы и рекомендации

Общая площадь котельной прямо зависит от будущей производительности котла.

  1. В одном помещении нельзя располагать более 2 котлов;
  2. Выбор конструкции вентиляции и дымохода, на это влияет тип теплогенератора. Поэтому перед постройкой котельной, желательно заранее купить котел;
  3. Стены котельной желательно выливать из бетона или сложить из огнеупорного кирпича;
  4. Пол покрывают металлическим листом или керамической плиткой;
  5. Если есть дверь между котельной и жилым домом, она должна быть противопожарной;
  6. Обязательно предусмотреть свободное место возле котла, это обеспечит доступ к установленному оборудованию.

Слишком беречь деньги при покупке котла нежелательно, отсутствие регулярного обслуживания агрегата станет причиной снижения производительности и увеличит расходы на топливо. Электрические отопительные установки компактны, просты в обслуживании, их размеры не зависят от производительности.

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

  • Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
  • Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
  • Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
  • При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
  • Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
  • При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
  • Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий
Популярные статьи  Самодельный токарный станок по металлу своими руками: изготовление и эксплуатация

Требования к оборудованию в зависимости от типа котла

Источником энергии для котла может служить электричество, газ, жидкое топливо, уголь, дрова. Котлы при этом различаются по конструкции топки и вспомогательному оборудованию. Кроме отличий по видам топлива котлы различаются по способам их установки. Существуют конструкции для напольной установки и для настенной. Двухконтурные котлы имеют встроенный бойлер, который снабжает дом горячей водой для хозяйственных нужд. В одноконтурных котлах внешний бойлер можно подсоединить к специальному патрубку. Кроме того, у котлов разный дизайн, разная степень оснащения автоматикой.

Электрический котёл

Электрические котлы в работе самые безопасные, удобные и бесшумные. Но отапливать дом электричеством – слишком дорогое удовольствие.

Статья по теме:

Газовый котёл

Газовые котлы сжигают в своей топке природный или сжиженный газ. У них высокий коэффициент полезного действия (КПД). Управлять ими просто. Их можно переводить с одного типа газа на другой. Их используют для частных домов чаще всего.

Статья по теме:

Жидкотопливный агрегат

В качестве жидкого топлива используется дизельное. При появлении возможности работать на газе они легко переводятся на новое топливо заменой горелки. Необходимо наличие резервуара для хранения запаса топлива. К горелке оно подаётся топливным насосом.

Твёрдотопливный котёл

Не везде проведены газовые магистрали и  построены газозаправочные станции. Котлы на твёрдом топливе применяют там, где газ недоступен. Топливом служат уголь, дрова, торф, брикеты. Топка требуют непрерывного контроля наличия топлива. Нужно оборудованное место для хранения запаса топлива.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваФОТО: avatars.mds.yandex.netТвёрдотопливный котёл напольного типа российского производства

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы. Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
