Специальные водо стоки для сбора дождевой воды

Некоторые производители водосточных систем пред­лагают детали, которые спе­циально разработаны для си­стемы сбора воды. Это могут быть решетки, защищающие водосток от листьев и крупно­го мусора. Чтобы не закрывать водосток полностью, можно ограничиться барьером, поме­щенным в трубу. Для хранения воды в бочке удобны врезки, которые направляют воду в емкость, а когда она заполнит­ся — отводят воду на участок.

Наземные баки с дождевой водой можно разместить в доме, а имен­но в подвале. Их хорошо исполь­зовать в тех случаях, когда участок уже обустроен, а в подвале есть сво­бодное место. В помещении с ба­ками температура не должна опус­каться ниже 0°С. Наземные баки могут вмешать 750, 1 100, 1 500 или 2000 л. Ширина этих изде­лий обычно не превышает 80 см, что позволяет легко транспорти­ровать их, в том числе через дверь. Отдельные баки можно объединять в батареи, чтобы обеспечить опти­мальный объем для того или ино­го помещения и дома в зависимости от поставленных задач.

Подземные баки предпочтительнее, если в доме мало места. В данном случае необходимое ус­ловие — низкий уровень грун­товых вод. Подземные баки мо­гут иметь объем 2000 или 3000 л. Размер котлована для резервуа­ра должен быть таким, чтобы кроме него и входящей трубы вокруг поме­стился слой песка крупной фракции толщиной не менее 20 см. Тогда давление грунта на бак уменьшится. Слой земли над ним не должен пре­вышать 50 см.

Вместительность резервуара не должна быть слишком большой, чтобы в случае аварии или продол­жительных дождей накопленная вода могла уйти в дождевую кана­лизацию (если бак соединен с ней) или непосредственно на участок. Лучше все-таки соединить бак с ка­нализацией. Это делают с помощью сифона. Благодаря ему резерву­ар не только освобождается от из­лишка воды, но и получает защиту от неприятных запахов из канализа­ции. Такое соединение лучше снаб­дить специальным клапаном, ко­торый предотвратит возврат воды из канализации.

Если осадков давно не было или вода из дождевого резервуара полно­стью израсходована, его необходимо наполнить питьевой водой. Лучше всего предусмотреть автоматичес­кое наполнение водой из водопрово­да. Бак должен плотно закрываться, чтобы предотвратить размножение комаров, проникновение насекомых и мелких животных. Некоторые мо­дели резервуаров для хранения дож­девой воды имеют встроенные насос и фильтры, а также предусматрива­ют возможность присоединения до­полнительных емкостей.

Сколько дождевой воды можно собрать?

Если мы хотим сделать резервуар своими силами, мы должны действовать так, как подсказывает интуиция, или воспользоваться советами, почерпнутыми из профессиональной литературы. Мы должны самостоятельно принять решение о том, как и сколько дождевой воды собирать, а также для чего ее использовать. Используя дождевую воду, мы сможем потреблять меньше воды из водопровода; следовательно, меньше платить за нее и отвод стоков в канализацию. Однако нужно помнить о том, что дождевая вода используется на участке гораздо в меньшем количестве, чем ее выпадает в виде осадков. Кроме того, если в резервуаре накапливается очень большое количество воды, она застаивается и в результате развития микроорганизмов начинает гнить.

Система использования дождевой воды в доме для хозяйственных нужд

Для того чтобы дождевую воду, которая накапливается в регулирующих резервуарах, можно было использовать в доме, необходима соответствующая система. Она должна быть независимой от существующей водопроводной системы и не может быть соединена с ней ни в одном месте.

Вода, которая собирается с крыши по системе желобов и сточных труб, отводится в резервуар, перед которым должен быть установлен фильтр, не пропускающий крупные загрязнения. Дальше при помощи насосов она может подаваться в точки приема на разных этажах дома: к унитазу, умывальникам, стиральной машине или кранам для полива. Тип насосов и их производительность зависят от потребностей, а также от предполагаемого потребления воды. В самом простом случае это могут быть погружные насосы, используемые для полива сада.

Сохранение дождевой воды воды в грунте:

Преимущества такого обустройства участка: облегчается дренаж дождевой воды; не нужно специально сооружать дренажную систему ; водопроницаемые поверхности не нагреваются так сильно, как непроницаемые; часть накопленной в грунте дождевой воды будет использована растительным покровом участка; оставшаяся вода со временем испаряется, увлажняя воздух и значительно улучшая микроклимат в саду.

Твердое покрытие не обязательно должно занимать всю поверхность террасы. В той части, которая используется изредка, можно уложить иное покрытие, например, гравий. Удобная садовая лестница не всегда должна иметь твердое покрытие. Ступени из гравия хорошо выполняют эту функцию и обеспечивают отличное водопоглощение. Уложенное на детской площадке покрытие из гравийного отсева вместо травы имеет ряд преимуществ: в отличие от травы — оно не скользкое после дождя, а кроме того, меньше вероятность испачкаться.

Полная автоматизация

Одна из технических новинок — организация комплексного полива под руководством компьютера. По желанию блок управления оснащают дополнительными датчиками, предоставляющими информацию об уровне влажности почвы. При достаточном увлажнении полив через дождеватель или капельную трубку своевременно прерывается.

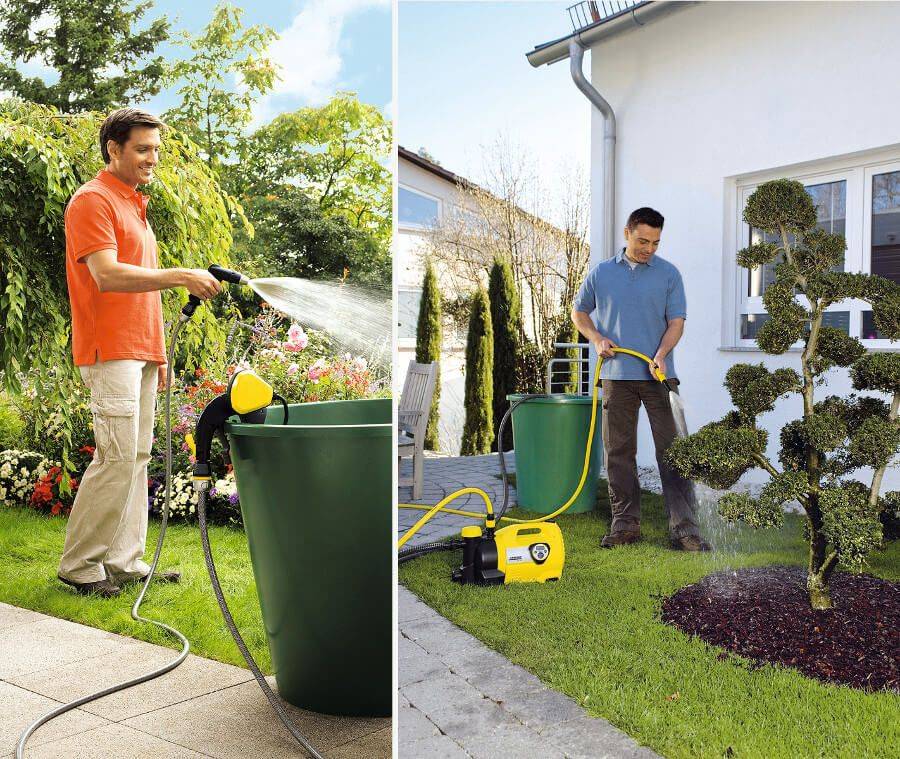

В качестве альтернативы садовому насосу предлагается бочечный насос. Погруженный в емкость с дождевой водой, он поднимает ее не по жесткой металлической трубке, а по гибкому шлангу, который удлиняют по мере надобности. Специальным зажимом шланг фиксируют на краю резервуара.

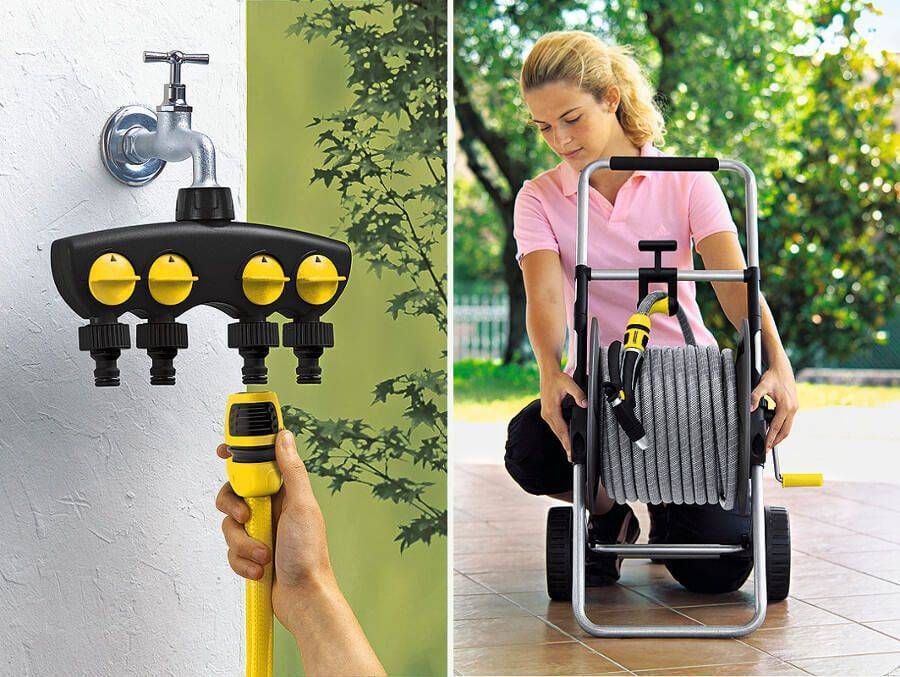

Через адаптер к внешнему водопроводному крану подключают сразу несколько шлангов. Для перемещения по участку длинных шлангов рекомендуется использовать специальную тележку.

Приспособление — водорозетки со встроенным спиральным шлангом. С помощью счетчика расхода воды при поливе из шланга можно контролировать объем использованной влаги

До шести зон поочередно орошают с помощью распределительного устройства Automatic в сочетании с компьютером C 1060. Датчик влажности почвы и датчик дождя помогают следить за обстановкой. Дождевальные установки предназначены для организации орошения больших площадей. Так, прибор Aqua Contour может быть запрограммирован на полив двух участков — например, перед домом и за ним. В зависимости от программы в памяти сохраняется до 50 пунктов. Вторая монтажная гильза поможет расположить поливальное устройство.

Параметры системы сбора и использования дождевой воды

Расчёт параметров системы можно произвести самостоятельно. Для этого за основу следует взять ожидаемое количество собираемой дождевой воды и потребность в ней для хозяйственных нужд. Первый из этих двух показателей зависит от площади проекции крыши на землю, количества осадков (по данным метеослужбы) и коэффициента оттока воды, который определяется видом кровли и потерями воды при её фильтровании.

Потребность в воде для хозяйственных нужд можно определить исходя из численности семьи. Вполне достаточно, чтобы объём сборного бака составлял около 5% от стекаемой с крыши воды. Этого вполне хватит, чтобы «продержаться» без осадков несколько недель. Если вы установите бак меньшего объёма, то высока вероятность его частого перелива.

Устройство системы сбора и использования дождевой воды: 1 — датчик уровня воды в сборном баке; 2 — поплавковый фильтр тонкой очистки воды; 3 — измеритель уровня воды; 4 — многоступенчатый центробежный насос; 5 — сборный бак из полиэтилена; 6 — сифон; 7 — самоочищающийся вихревой фильтр.

Соблюдение экологических требований

Стремление некоторых домовладельцев использовать дождевую воду вызвано, скорее всего, их желанием внести свой вклад в улучшение экологии окружающей среды. Поэтому в некоторых странах Европы местные власти поощряют это начинание.

В то же время, для сооружения подобной системы, например, в Германии необходимо разрешение местных властей. Независимо от того, оснащается система наружным или внутренним сборным баком (последний дешевле), срок её окупаемости довольно длительный, в том числе и из-за роста тарифов на воду.

На заметку: Дождевую воду использовать можно и безопасно!

Исследования, проведённые Государственным институтом гигиены (г. Бремен) и другими организациями, позволяют сделать вывод о том, что дождевую воду можно безопасно использовать для хозяйственных нужд. При этом для предотвращения развития водорослей и бактерий ёмкость с дождевой водой следует располагать в тёмном и прохладном месте.

Как очистить дождевую воду на даче и дома

Необходимо, чтобы собранные жидкость прошла первичную механическую фильтрацию от листвы, грязи, веток, мха, прочих крупных примесей. Для этого подойдет способ с несколькими емкостями, который очищает от грубого осадка, как указанно выше, либо специальные фильтрационные системы. Их придется часто очищать от скапливающейся грязи. Существуют самоочищающиеся варианты, позволяющие очистить дождевую воду, однако они стоят на порядок дороже и работают с некоторой потерей жидкости.

Рисунок 3. Схема работы фильтра в водосточных трубах

Фильтр для очистки устанавливают либо на земле, либо на водосточных трубах (Рисунок 3). Выбор места установки обусловлен площадью крыши и количеством водостоков. На малом количестве труб проще установить очищающие фильтры. При большом количестве – оптимальным будет монтировать водоочиститель на земле.

Если осадки поступают в бак для хранения, то это помогает дополнительно очистить дождевую воду за счет оседания частиц грязи на дно.

Не менее важным является место установки водосборной емкости.

Емкость для жидкости должна быть изготовлена из непрозрачного пластика или из бетона (Рисунок 4).

Рисунок 4. Пример ёмкостей для сбора дождевой воды

Примите во внимание, что яму под бак лучше предусмотреть еще на этапе застройки участка. Если собираетесь устанавливать водоочистительную систему после постройки дома, дешевле будет установить емкость для сбора осадков в подвале

Важным моментом является правильный забор очищенной дождевой воды из емкости. Лучше чтобы он осуществлялся сверху, чтобы не тревожить осадок на дне. Также позаботьтесь о наличии специального сифона, который будет отводить излишки жидкости, исключая перелив в баке.

Для различных источников схема сбора и очистки осадков может существенно различаться. Ряд параметров можно проконтролировать самостоятельно. К ним относятся: наличие примесей, посторонние запахи, окрашенность. Остальные нормы для использования дождевой воды как технической лучше уточнить в соответствующем ГОСТе. На основе этих сведений вы сможете сформировать походящую фильтрационную систему для участка.

Рассмотрим основные элементы водоочистки

Очистить дождевую воду на первом этапе помогает система грубой фильтрации, которая отделяет крупный осадок и грязь, не давая забивать более тонкие фильтры. Самым дешевым и удобным вариантом являются разнокалиберные сетчатые фильтры. Однако придется постоянно самостоятельно очищать их. Можно выложить куда более крупную сумму на приобретение современной самоочищающейся фильтрационной системы. Она позволит обходиться без ручной чистки в течение нескольких лет постоянного сбора и использования дождевой воды.

Рисунок 5. Комплексная система подземного хранения, очистки и подачи дождевой воды

Удобным и бюджетным способом для подачи жидкости из накопительной емкости являются разные виды готовых насосных станций (Рисунок 5). Простые станции дают возможность автоматически подавать воду с глубины до 30 м. Однако при большей глубине, придется использовать более мощные насосы, которые обеспечат постоянное давление.

Помимо первичных фильтров необходимо установить более тонкие, чтобы дополнительно очистить воду и предотвратить засорение элементов водоснабжения. От фильтрационных характеристик и качества очистки зависит бесперебойная работа насосов.

Если требуется небольшое количество технической воды (непостоянный источник), можно воспользоваться простым фильтром, который подойдет для установки на дачном участке и соответствует всем экологическим требованиям.

Рисунок 6. Схема самодельной системы очистки дождевой воды

Для создания дачного фильтра понадобится деревянная бочка или непрозрачная пластиковая емкость (Рисунок 6). Ее устанавливают невысоко над землей на кирпичах или устойчивых камнях. В нижней трети бочки устанавливается кран. Чуть выше крана внутри емкости устанавливается перегородка с мелкой перфорацией, которая накрывается плотной тканью (обязательно пропускающей воду). Далее необходимо сделать сердцевину по принципу природной фильтрации: слоями выкладываем гальку, чистый речной песок, гравий, средних размеров древесный уголь. Каждый слой, кроме угля (его должно быть в полтора-два раза больше), делается в 10-15 см толщиной. Сверху угольной прослойки насыпаем гальку, накрываем еще одним куском ткани. Ткань необходимо будет периодически менять на свежую. Сам же фильтр нужно обновлять каждые полгода (весной и осенью).

Напоминаем, что после того, как очистить дождевую воду, ее можно использовать только для технических нужд.

Сбор и использование дождевой воды

Экономить на водоснабжении можно, разделив жидкость на питьевую и техническую. К питьевой относится водопроводная вода. Источником технической могут стать атмосферные осадки. Дождевую воду, стекающую с крыши, собирают в специально подготовленные бочки с фильтрами, и с помощью насоса или крана (в зависимости от расположения емкости) сливают, чтобы очистить (Рисунок 1).

Рисунок 1. Пример систем для сбора и очистки дождевой воды

Чтобы качественно очистить дождевую воду и получить максимальное количество жидкости обратите внимание на покрытие кровли. Битумное покрытие окрасит жидкость, насытит ее ненужными примесями, поэтому использовать такую воду для стирки не стоит. Металлическая кровля добавляет окисляющих примесей, собранные с нее осадки не рекомендуют использовать для полива съедобных растений

Самыми подходящими вариантами являются шиферные или стеклянные покрытия, бетонная или глиняная черепица

Металлическая кровля добавляет окисляющих примесей, собранные с нее осадки не рекомендуют использовать для полива съедобных растений. Самыми подходящими вариантами являются шиферные или стеклянные покрытия, бетонная или глиняная черепица.

Если участок расположен рядом с оживленной дорогой или производством, это значит, что на крыше зданий будет быстро скапливаться пыль.

Рисунок 2. Система очистки дождевой воды из нескольких ёмкостей

Решить эту проблему поможет установка нескольких сообщающихся ёмкостей для сбора и хранения ливневых вод (Рисунок 2). Пыль и прочие примеси будут оседать на дно в первом баке. Во второй будет гораздо меньше осадка, грязи. В третью попадет минимальное количество грязи. Именно из третьего бака необходимо производить водозабор. Благодаря такому методу предварительной можно уменьшить нагрузку на технические фильтры, и этим продлить срок эксплуатации.

Водосточные системы

Качественные водосточные системы не только способствуют сбору дож­девой воды, но и предотвращают из­лишнее увлажнение фасада и фунда­мента, приводящее к их разрушению.

Один из самых популярных ма­териалов для производства водо­стоков — поливинилхлорид (ПВХ). Преимущества водостоков из не­го — неподверженность коррозии, небольшой вес, простота монтажа, ударопрочность, долговечность, оп­тимальное соотношение цены и ка­чества.

Выбирая водостоки, нужно учиты­вать площадь кровли и высоту здания. Этих данных вполне достаточно для специалиста, подбирающего размер желобов и труб.

Чтобы определить качество водо­стока, потребителю нужно обратить внимание на несколько ключевых мо­ментов:

Легкое защелкивание и в то же время плотное прилегание соедини­тельных элементов; Способность качественного же­лоба восстанавливать свою первона­чальную форму при умеренном сжа­тии; При использовании водостоков на резиновых уплотнителях нужно обратить внимание на ширину резинок (чем она больше, тем лучше будет герметизация деталей конструкции), хорошую пористость резинок и их спо­собность восстанавливать форму после сдавливания. Но главное условие долгой службы водосточной системы — качественный монтаж

Необходимо проконтролиро­вать уклон системы желобов в сторону воронки, а также соблюдать указан­ное производителем расстояние меж­ду кронштейнами желобов и труб, иначе элементы могут провиснуть или деформироваться

Но главное условие долгой службы водосточной системы — качественный монтаж. Необходимо проконтролиро­вать уклон системы желобов в сторону воронки, а также соблюдать указан­ное производителем расстояние меж­ду кронштейнами желобов и труб, иначе элементы могут провиснуть или деформироваться.

Преимущества и возможности использования атмосферных осадков

Для сбора воды используется накопительная емкость, дождевой желоб, водосточный лоток и прочие элементы конструкции. Забор дождевой воды осуществляется с крыш домов и прочих помещений, на которые устанавливается специальное оборудование для водосточных систем.

Частный дом, являющийся постоянным местом жительства, должен обеспечиваться достаточным объемом воды. Ежедневно на каждого члена семьи приходится свыше 100 литров жидкости. К этому показателю прибавляется вода, нужная для полива огорода, клумб и деревьев. Поэтому дождевая води лишней не может оказаться. Это самая доступная и экологичная замена очищенной питьевой воде. Система водоотвода дождевой воды с крыши подразумевает организацию сбора, очистки и хранения полученной влаги.

Проведенные исследования показывают, что дождевая вода намного качественнее пресных вод из водоемов. Преимущество такой воды в том, что она не содержит вредных примесей и химикатов. Поэтому сбор дождевой воды для полива растений – это то, что нужно. Атмосферные осадки намного мягче хлорированной воды из центрального водопровода. Такая вода качественнее отстирывает белье.

Осадки представляют собой влагу, которая образовывается в результате испарений с почвы и водоемов. Осадки, формирующиеся в нижних слоях атмосферы, поражают своим объемом. Одно облако может содержать тонны жидкости. Состав дождевых осадков формируется в зависимости от того, над какой местностью образовалось облако. Над крупными городами часто выпадают кислотные осадки. Их образованию способствует наличие серы и азота в испарениях. При контакте с кислородом эти элементы образуют вредные кислоты. Осадки, выпадающие над городами и вблизи них, на сегодняшний день полностью считаются кислотными. Нынешнее состояние экологии уже не может обеспечивать чистоту дождевой воды. Поэтому установку системы для сбора осадков лучше производить в частных домах вдали от крупных городов и предприятий.

Комплексный подход к сбору и использованию дождевой и талой воды

Если вы планируете поливать дождевой водой сад и огород, ее мож­но собирать в большую бочку, расположенную под водосточной трубой. Если же вы рассчитываете использо­вать ее по полной программе, необходимо специальное оборудование, которое позволит правильно соби­рать, хранить и распределять дождевую воду воду. Европейский опыт в обла­сти сбора и использования дождевой воды предлагает множество идей о том, как организовать систему не­традиционного водоснабжения и эко­номить средства, необходимые для ее обслуживания. Основные элемен­ты такой системы перечислены ниже.

Главное место сбора талой или дождевой воды – крыша. Качество дождевой воды зави­сит не только от уровня загрязнения воздуха, но и от вида и конструк­ции крыши. Она должна иметь до­статочно крутой наклон. Тогда вода стекает быстрее и в ней не разви­ваются микроорганизмы, как в лу­жах на плоских крышах. С точки зрения химического состава стекающей воды оптимальным счи­тается покрытие из инертных материалов, не содержащее краси­телей, например глиняная черепи­ца. Категорически не рекомендуют собирать воду с кровли, содержа­щей амфибол-асбест или свинец

С осторожностью следует относить­ся и к медной кровле

Наружные каналы, направляющие дождевую воду в бак, — желоба и водосточные трубы

Следует обра­тить внимание на материалы, из ко­торых они сделаны. Непригодны желоба и трубы, содержащие сви­нец

Современные материалы (ПВХ, оцинкованная сталь и пр.) не со­здают проблем

По желобам вода попадает в водосточную трубу, от которой отходят каналы в бак, и дождевую канализацию или непосредственно на участок. Выход канала должен находиться как мож­но ближе ко дну бака, поскольку именно там скапливается осадок

Современные материалы (ПВХ, оцинкованная сталь и пр.) не со­здают проблем. По желобам вода попадает в водосточную трубу, от которой отходят каналы в бак, и дождевую канализацию или непосредственно на участок. Выход канала должен находиться как мож­но ближе ко дну бака, поскольку именно там скапливается осадок.

Фильтры — собирают сор и загряз­нения. Вместе с водой в желоба и тру­бы попадают скапливающиеся на кры­ше листья, сор, пыль и грязь. Поэтому, хотя некоторые методики этого и не предусматривают, первую дож­девую воду лучше полностью сливать в канализацию. Целесообразно ис­пользовать специальные решетки для желобов и фильтрационные корзин­ки для труб. Чтобы в бак не попадали грязь и мелкий сор, перед входом в ре­зервуар устанавливают фильтры с диа­метром отверстии не более 0,2 мм или металлическое ситечко. После такой очистки вода все равно может быть до­вольно мутной. Поэтому рекомендуют также тонкую механическую очистку (фильтром, диаметр отверстий кото­рого не превышает 5 микрон) и освет­ление на оборудовании многослойного типа. Осветлительный фильтр пери­одически нужно дезинфицировать, чтобы нейтрализовать бактериаль­ные отложения, неизбежно скаплива­ющиеся на фильтровальной подушке. Современный рынок стройматериа­лов предлагает большой выбор систем предварительной фильтрации. Фильтр можно установить на готовую систему.

Подземный бак

Размещают под землей. Самые маленькие подземные резервуары могут соединяться между собой и иметь общую емкость около 2000 литров или выполнены в виде одного цельного резервуара. Таким образом, мы получим больший резервуар, емкость которого обеспечит наши потребности. В резервуар дождевая вода попадает непосредственно из труб системы водостоков дома. Некоторые производители предлагают более продвинутые системы, которые включают в себя специальные фильтры и датчики. Это необходимо, если вы хотите использовать дождевую воду для смыва унитаза или мытья автомобиля.

Надземный бак

Собирает воду, которая также вытекает из водосточных труб. Наземные резервуары, как правило, размещены на фасаде здания. Стандартная емкость составляет от 300 до 2000 литров. Современные надземные контейнеры отвечают декоративным качествам и выполнены в соответствие с ландшафтной архитектурой. Таким образом, каждый владелец дома может легко выбрать бак, который будет вписываться в архитектуру построек.  Помните, что как надземные, так и подземные баки дождевой воды не должны быть изготовлены из металла. Дождевая вода может содержать кислоты, которые вызывают коррозию, что приведет к увеличению концентрации железа в воде. Таким образом, лучшим решением будет изделие, изготовленное из пластика.

В каких местах лучше всего установить бак?

Большую часть дождевой воды мы получаем с крыш или балконов. Также количество и качество воды зависит от типа кровли и конструкции крыши. Собрать дождевую воду легче всего со скатных или вальмовых крыш, где угол наклона более 12 град. Вода здесь не скапливается на поверхности и быстро попадает в желоба и водосточные трубы. Кроме того на крутых наклонных поверхностях скапливается меньше пыли, ила и грязи. Оптимальным покрытием крыши является традиционной черепица или мягкая кровля. К поверхностям этих кровельных материалов не пристает слишком много грязи. На плоских крышах не достигается столь хороших показателей. Они накапливают на поверхности больше примесей, которые попадают в дождевую воду. Некоторые кровельные покрытия также образуют зеленую пленку. Это явный признак того, что сбор дождевой воды для таких типов крыш не очень хорошее решение, так как вода, попадающая в резервуар, будет содержать много бактерий и загрязнений. Также большое влияние на качество собираемой дождевой воды оказывают типы желобов и водосточных труб. Здесь лучшие применять изделия из пластмасс. Стальные водосточные желоба из листового металла приводят к увеличению уровня железа в воде.

Сколько дождевой воды можно собрать за сезон?

Достаточно большой контейнер дождевой воды может вместить довольно много воды. При среднегодовом количестве осадков около 600 мм / м 2 и площади крыши 200 м 2 теоретически можно получить 120 м 3 дождевой воды. Однако на практике такого результата не получается. В периоды наиболее интенсивных осадков можно собирать лишь некоторую часть воды. Ее реальное количество за сезон может доходить до 60% осадков. В нашем случае, это составит 72 м 3 . Таким образом, за сезон можно прилично сэкономить.

Какое лучшее решение для сбора воды?

Дождевая вода, собранная в баке хорошо подходит для нужд домашнего хозяйства. Во многих случаях основным критерием ее сбора является цена емкости. Для небольшого частного дома успешно может быть использован надземный резервуар, который помещают непосредственно под водосточную трубу. Воду выбирают с помощью установленного специального крана в баке либо при помощи погружного насоса высокого давления

Следует обратить внимание на место установки резервуара, было бы лучше его разместить в тени, так как длительное освещение солнечным светом может привести к росту бактерий и водорослей.

Для более требовательных владельцев мы рекомендуем подземный резервуар. Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале

Это особенно важно в небольших дворах с плотной застройкой

Туалеты, стиральные машины или попеременное использование дождевой воды и воды из трубопровода требует более сложных конструктивных решений и может повлечь большие инвестиционные затраты.

Микро-дом Ecocapsule выходит на рынок

Details

Created on 09.02.2018 13:28

Written by Natali

Facepla.net следил за микро-домом Ecocapsule  с солнечной и ветровой энергией со времен этапа прототипа. Теперь, спустя почти 10 лет после появления фантастической концепции, ее дизайнеры из Братиславы наконец дебютируют на международном рынке с эксклюзивным выпуском 50 внесетевых микро-домов, которые можно установить практически где угодно.

Хотя этот набор умных, самодостаточных крошечных жилищ будет доступен только для клиентов, проживающих в Соединенных Штатах, Японии, Австралии  и ЕС, вторая серийная серия появится в конце 2018 года.

Articles tagged

Как выбрать оптимальную форму крыши?

Бытует народное мнение, что лишь покатые кровли подходят в качестве рабочей поверхности для сбора воды. Действительно, когда вода самотеком стекает в желоба, расположенные по периметру, легче организовать ее передвижение в нужном направлении. Для этого не нужно устанавливать дополнительные «ловушки» и прокладывать коммуникации под крышей.

На самом деле существуют системы, предназначенные и для плоских кровель. При укладке слоев утеплителя и гидроизоляции соблюдают наклон – не менее 3%, а в самой нижней точке устанавливают желоб или лоток для сбора воды.

В числе водосборных устройств плоских крыш значатся и воронки, присоединенные к водосточным стоякам. Стояки могут быть расположены как внутри здания, так и установлены на наружной стене.

Для стимуляции движения воды к водоприемной воронке вокруг нее устраивается понижение в радиусе полуметра.

Воронка на крыше

Воронка для сифонно-вакуумного отвода «всасывает» воду, поэтому подходит даже для кровель без уклона. Она сконструирована таким образом, что внутрь системы попадает вода без воздуха.

Конструкция воронки может быть разной. Например, для инверсионных крыш предусмотрены двухуровневые, собирающие и отводящие конденсат из-под слоя утеплителя и дождевую воду с поверхности кровли.

Традиционные плоские крыши оборудуются водосборными устройствами с одним уровнем, благодаря которому в водосточную систему перенаправляется дождевая вода.

Все виды водоприемных устройств должны оснащаться сетчатой защитой от летучих загрязнений, листвы и пыли. Для лотков, желобов и воронок выпускают защитные устройства в виде перфорированных панелей, сетчатых корзинок и т.д.

На эксплуатируемых плоских крышах устанавливается плоская защита заподлицо с поверхностью, на неэксплуатируемых она возвышается над кровлей. Кроме основной воронки устанавливают несколько резервных, на случай, если главная засорится и выйдет из строя.

Все устройства ведут к одному трубопроводу. Он имеет внутреннее расположение, то есть находится под кровлей, и герметичную закрытую форму, чаще вид прямоугольного короба. Гравитационный канал более широкий, сифонно-вакуумный узкий. Выход находится над накопительным резервуаром или поблизости от него.

Металлочерепица на крыше

Металлочерепица – практичный, относительно недорогой и удобный материал для кровельных работ. Полимерное цветное покрытие, выполняющее защитную и эстетическую функции, не влияет на качество воды.

Форма крыши также не влияет на состав воды, а кровельный материал может стать причиной отравления или заболевания. Как известно, очень опасен асбест, который как раз входит в состав асбестовых плит и шифера.

Сейчас эти материалы достаточно редко используются для кровельных работ, но если вы решите обеспечить системой водосбора старый дом, будьте начеку. Также опасны медь и свинец, они могут содержаться в трубах, желобах или крепеже.

Варианты безопасных кровельных покрытий:

• Листы оцинкованной кровельной стали

• Керамическая черепица различной формы

• Черепица из обожженной глины

• Металлочерепица из оцинкованной стали

Оцинкованные листы часто покрывают слоем защитной краски, но это не влияет на степень безопасности кровли.

Абсолютно безопасны и современные водосточные системы из ПВХ, наиболее удобные для установки своими руками.

Приложения

Бытовое использование

Сбор дождевой воды в Буркина-Фасо

Сбор дождевой воды с крыш используется для обеспечения питьевой водой, водой для бытовых нужд, водой для домашнего скота, водой для небольшого орошения и способом пополнения уровня грунтовых вод.

сельское хозяйство

Сбор дождевой воды и пластиковый пруд 2

Что касается городского сельского хозяйства , сбор дождевой воды в городских районах снижает воздействие стока и наводнений. Было обнаружено, что сочетание городских «зеленых» крыш с водосбором дождевой воды снижает температуру в зданиях более чем на 1,3 градуса по Цельсию. Сбор дождевой воды в сочетании с городским сельским хозяйством был бы жизнеспособным способом помочь в достижении Целей устойчивого развития Организации Объединенных Наций в отношении более чистых и устойчивых городов, здоровья и благополучия, а также продовольственной и водной безопасности. Технология доступна, однако ее необходимо модернизировать, чтобы использовать воду более эффективно, особенно в городских условиях.

Кения уже успешно собирает дождевую воду для туалетов, стирки и орошения

С момента принятия в стране Закона о воде от 2016 года Кения уделяет приоритетное внимание регулированию своей сельскохозяйственной отрасли. Кроме того, в Австралии собирают дождевую воду для приготовления пищи и питья

Исследования, проведенные Стаутом и соавторами по изучению осуществимости в Индии, показали, что RWH наиболее выгодно использовать для мелкомасштабного орошения, которое обеспечивает доход от продажи продукции, а перелив используется для пополнения подземных вод.

Миссии в пяти странах Карибского бассейна показали, что сбор и хранение дождевой воды для дальнейшего использования может значительно снизить риск потери части или всего урожая за год из-за нехватки почвы или воды. Кроме того, снизятся риски, связанные с наводнениями и эрозией почвы в сезон обильных дождей. Мелкие фермеры, особенно те, которые занимаются сельским хозяйством на склонах холмов, могли бы извлечь наибольшую пользу из сбора дождевой воды, поскольку они могут улавливать сток и уменьшать последствия эрозии почвы.

Многие страны, особенно страны с засушливой средой, используют сбор дождевой воды как дешевый и надежный источник чистой воды. Чтобы улучшить орошение в засушливых условиях, создаются гребни почвы, чтобы задерживать и предотвращать стекание дождевой воды с холмов и склонов. Даже в периоды небольшого количества осадков собирается достаточно воды для роста сельскохозяйственных культур. Воду можно собирать с крыш, можно построить плотины и пруды, чтобы удерживать большое количество дождевой воды, так что даже в те дни, когда осадков мало или нет, их достаточно для орошения сельскохозяйственных культур.

Промышленность

Системы сбора дождевой воды в Кирибати

В аэропорту Франкфурта самая большая система сбора дождевой воды в Германии. Система помогает экономить около 1 миллиона кубометров воды в год. Стоимость системы в 1993 году составляла 1,5 миллиона дм (63 000 долларов США). Эта система собирает воду с крыш нового терминала, площадь которого составляет 26 800 квадратных метров. Вода собирается в подвале аэропорта в шесть резервуаров емкостью 100 кубометров. Вода в основном используется для смыва туалетов, полива установок и очистки системы кондиционирования воздуха.

Сбор дождевой воды был принят на Велодроме — Лондонском Олимпийском парке — с целью повышения устойчивости объекта. По оценкам, потребность парка в питьевой воде снизилась на 73%. Несмотря на это, было сочтено, что сбор дождевой воды был менее эффективным использованием финансовых ресурсов для повышения устойчивости, чем программа рециркуляции черной воды в парке.
