Система отопления без воздушных пробок

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:

  • правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
  • использовать автоматические и ручные воздухоотводчики.

Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой

При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.

Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.

Как найти воздушную пробку?

В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.

Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке.

Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.

Избавляемся от воздушной пробки

При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.

Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом:

  1. Открывают ближайший к воздушному пузырю воздушный кран или клапан.
  2. Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.

Некоторые нюансы

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Когда заглушка откручена, выполняется тот же алгоритм действий, что и с обычным краном. Когда пробка закручивается на место, надо не забыть намотать на резьбу либо ФУМ ленту, либо лен. Это позволит избежать подтеканий и придаст герметичности соединению.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Как часто надо спускать воздух?

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Если в квартире установлены алюминиевые радиаторы, то прежде чем запускать систему надо произвести спуск воды. Это поможет увеличить срок службы батареи в разы.

Способы решения проблемы

Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.

Правильный монтаж

В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.

Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.

Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Правильный монтаж поможет избежать воздуха в системе отопления

Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.

Установка воздухоотводчиков

Как своевременно убрать воздух, накопившийся в системе отопления?

В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).

В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.

Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.

Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.

Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Воздухоотводчик может решить проблему с воздухом в системе отопления

Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.

Нагрев теплоносителя

Иногда, чтобы удалить избыток воздуха естественным образом, просто сильно подогревают тепловой носитель. Повышение температурного режима стимулирует выделение воздуха и его перемещение по контуру системы. Разрешается нагревать жидкость, находящуюся в трубах, до ста градусов.

Если после такой операции воздушные пробки появляются снова, необходимо проверить все стыковочные участки на предмет их герметичности. Практически всегда возле того места, где образуется воздушный затор, имеется маленькая щель, откуда мелкими каплями сочится вода, и в которую постепенно проникает воздух. Заделав такую щель, вы сразу избавитесь от надоевшей проблемы.

Самыми уязвимыми местами, через которые проходит воздух, считаются радиаторы из алюминиевого материала. При воздействии на сплав горячей водой развиваются процессы коррозии, сопровождающиеся выделениями газов.

Если такие радиаторы часто завоздушиваются, рекомендуется их просто заменить.

Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы

Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.

Популярные статьи  Крыльцо к дому своими руками: проекты, фото различных конструкций

Стравливание воздуха при запуске отопления.

Верхний розлив, уровень доступа — администратор

  1. Как выгнать воздушную пробку из системы отопления дома с верхним розливом?

Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.

Схема отопления с верхним розливом.

При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.

Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.

Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.

Частный дом, уровень доступа — администратор

  1. Что делать в частном доме, если контур отопления или его часть на запускается?

Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.

Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:

При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;

Группа безопасности котла. В центре — автоматический воздушник.

На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;

Радиатор находится ниже розлива. Воздух будет вытеснен вверх.

Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.

Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.

На фото — дроссель на подводке радиатора. Если он прикрыт, батарея будет холодной.

Безопасность

  1. Чего нельзя делать, стравливая воздух?

Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.

Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.

  • Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
  • Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;

Выкручивать воздушник безопасно лишь при сброшенном стояке.

Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.

Очень, очень неразумно.

Профилактика

  1. Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?

Если вы живете на верхнем этаже или в частном доме — можно.

Рецепт предельно прост:

В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;

При такой схеме подключение даже завоздушенная батарея будет горячей.

В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.

Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.

Заключение

Как видите, все проблемы завоздушивания отопления вполне решаемы. Узнать больше о возможных решениях вы сможете из видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Нижняя подача отопления в многоэтажке

Для современных строений стандартным решением является схема с нижним розливом. В этом случае обе трубы – и подающая, и обратная – уложены в подвальном помещении. Стояки, подсоединенные к розливам, объединяют попарно при помощи перемычки на чердаке или верхнем этаже.

Вариант № 1 решения проблемы — запуск элеватора на сброс

Стравливание воздуха из системы отопления выполняют специалисты ЖКХ на этапе запуска контура, который сброшен частично или полностью. С этой целью его перепускают на сброс: одну задвижку открывают, а вторую оставляют закрытой.

Со стороны контура отопления до закрытой задвижки открывают сбросник, который соединен с канализацией. О том, что основная часть воздуха вышла, видно по водяному потоку в сбросе – он движется равномерно и без пузырей.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Вариант №2 устранения проблемы – монтаж воздушника

Перед тем, как выпустить из системы отопления воздух, в верхней части всех парных стояков в случае нижнего розлива устанавливают воздушник. Им может быть не только специальный кран Маевского, но и винтовой вентиль, водоразборный или шаровый кран, смонтированный изливом кверху.

Сброс воздуха из системы отопления выполняют в определенной последовательности:

  1. На более, чем на один оборот приоткрывают кран. В результате должно раздаться шипение движущегося воздуха.
  2. Под кран подставляют широкую емкость.
  3. Ожидают, пока вместо воздуха польется вода.
  4. Закрывают кран. Через 10 минут стояк должен прогреться. Если этого не происходит, надо стравливать пробки повторно.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Перед тем, как избавиться от воздуха в системе отопления, следует помнить о таких важных правилах:

  1. В кране Маевского нельзя винт выкручивать полностью, поскольку при давлении, равном 5 – 6 атмосферам, и льющемся из отверстия кипятке вернуть его на место невозможно. Результатом таких действий может стать затопление собственной квартиры и расположенной снизу.
  2. Не надо под давлением выкручивать воздушник, даже на пол-оборота, поскольку неизвестно в каком состоянии находится его резьба. Когда спускной клапан неисправен, до его замены или ремонта следует перекрыть два парных стояка и удостовериться, что их вентили удерживают воду.
  3. В случае проживания на верхнем этаже до старта отопительного сезона нужно удостовериться в том, что есть инструмент, которым работают с воздушником. Модели современных кранов Маевского можно открыть отверткой или руками, а в старых зданиях потребуется специальный ключ. Он выполняется легко – следует взять пруток нужного диаметра и выполнить у него на торце пропил.

Вариант №3 устранения проблемы – перепускание отопительного стояка на сброс

При нижнем розливе основной проблемой воздушников является то, что они располагаются на верхних этажах в квартирах. Если их владельцев постоянно нет дома, как убрать завоздушенность системы отопления?

Можно перепустить парные стояки со стороны подвала, для чего:

  1. Их обследуют на предмет наличия вентилей, после которых можно устанавливать заглушки или сбросники. Во втором случае затрат не будет, а в первом – необходимо купить шаровый кран с резьбой аналогичного размера, как и у заглушек.
  2. Перекрывают вентили на двух стояках.
  3. На одном из них на несколько оборотов откручивают заглушку и ожидают снижения напора жидкости, который бьет по резьбе. Так можно убедиться, что вентили на этажах исправны.
  4. На место заглушки монтируют шаровый кран, сначала подмотав резьбу.
  5. Смонтированный сбросник открывают полностью.
  6. Теперь приоткрывают вентиль, находящийся на втором стояке. Когда напор осуществит отвод воздуха из системы отопления, закрывают сбросник и открывают другой стояк.
Популярные статьи  Баня своими руками: проекты, требования по составлению правильного чертежа

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

В этом также имеются нюансы:

  1. Когда все батареи установлены на подающем стояке, а на обратном их нет, сбросник нужно монтировать на обратке и тогда проблема, как удалить из системы отопления воздушную пробку, будет решена. В случае расположения радиаторов на парных стояках вытравить воздух получается не всегда.
  2. Если не удалось перепустить стояки в едином направлении, тогда сбросник переставляют на второй стояк и перегоняют теплоноситель в противоположную сторону.
  3. При наличии винтовых вентилей на стояках нужно избегать перемещения воды через них в направлении, которое противоположно стрелке на корпусе. Желание приоткрыть вентиль с клапаном, прижатым давлением, может завершиться его отрывом от штока. Чтобы устранить проблему, связанную с тем, как вытравить воздух из системы отопления, довольно часто требуется сбрасывать систему обогрева строения.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Воздушный клапан Маевского

Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную.  Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Ручной воздухоотводчик — кран Маевского

Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
  • Он давит выступом-флажком на жиклер, отжимая его.
  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

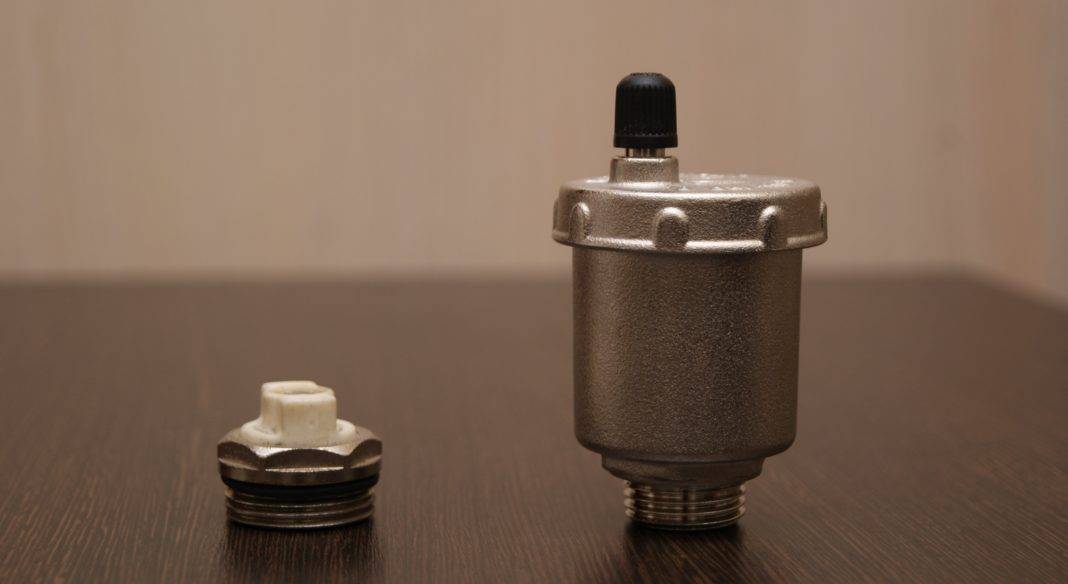

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Рекомендации по выбору

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество

Последствия такой экономии могут привести к следующему:

  1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
  2. Воздухоотводчик плохого качества может просто не сработать.
  3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

  1. Механический клапан лучше покупать с пластиковой или металлической ручкой. Это устраняет необходимость возиться с различными ключами или отвёртками. Пользоваться устройством удобно даже в местах, куда доступ затруднён.
  2. Если в доме есть маленькие дети, то желательно устанавливать обычный ручной кран, предназначенный под регулировку отвёрткой. Ребёнок может открутить сбросник с ручкой и ошпариться теплоносителем.
  3. Рекомендуется покупать приборы с автоматическим отсекателем.
  4. 4. Если позволяет бюджет, можно приобрести устройство с дополнительными функциями. Это делает эксплуатацию системы более удобной.
  5. Специальное анодированное напыление клапана практически не играет никакой роли. Оно только снижает степень коррозии металла.

На рынке можно встретить комбинированные конструкции, которые тоже оснащаются сбросником. К ним относятся балансировочные вентили, различные запорные арматуры, циркуляционные насосы. Большинство специалистов не рекомендует использовать такие изделия. Лучше приобрести каждую деталь по отдельности. Для обычной квартиры отлично подойдёт клапан ROBOCAL. Он рассчитан на давление до 6 Бар.

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.

Заполнение отопительного контура теплоносителем

Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух. Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле. Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.

Популярные статьи  Бетонный и пластиковый дренажный колодец для ливневой канализации

Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского. Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.

Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его. Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.

Борьба с воздушной пробкой

Начинать нужно еще на этапе проектирования отопительного контура. Бороться с воздухом в батареях можно при помощи следующих средств:

  • Автоматический воздухоотводчик
  • Сепаратор воздуха
  • Кран Маевского

Воздухоотводчик работает в паре с клапаном сброса избыточного давления. Когда воздух накапливается до пороговой отметки, поплавок приподнимается, чем провоцирует срабатывание клапана для сброса избыточного давления.

В основе сепаратора находится металлическая сеточка. Поток воды разбивается о ячейки и из теплоносителя выделяются пузырьки воздуха. Воздух скапливается в специальном резервуаре с клапаном. Когда давление достигает максимума, резервуар с воздухом опустошается.

Кран Маевского является универсальной арматурой. При помощи этого устройства можно выпускать и скопившийся в системе воздух, и избыточное давление. В отличии от вышеописанных приборов кран Маевского работает в полностью ручном режиме. Данным устройством целесообразно оснащать каждую радиаторную батарею, особенно на верхних этажах.

Касательно воздухоотводчика и сепаратора, данные приспособления работают в полностью автоматическом режиме. Эти устройства размещаются чаще всего перед циркуляционным насосом, чтобы защитить дорогостоящее оборудование от негативного воздействия воздушной пробки.

Обратите внимание, все вышеописанные устройства применимы к закрытым контурам циркуляции, в которых теплоноситель перемещается под действием каких-то моторизированных средств (например, насоса). Параллельно с закрытыми системами можно встретить и открытые контуры

Такое отопление циркулирует под действием природных сил (разница температур, гравитация и пр.).

В системах отопления с естественной циркуляцией теплоносителя бороться с воздушными пробками можно одним единственным способом. Речь идет про установку расширительного бачка. Емкость устанавливается таким образом, чтобы воздух устремлялся именно в бачок. Как правило, емкость монтируется на вершине отопительной системы. Если говорить, к примеру, за частный дом, то расширительный бачок монтируется на чердаке.

Это интересно: Звукоизоляция труб и радиаторов отопления: как сделать отопление тише

Как избавиться от воздуха в водопроводе

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Если воздушные пузыри мешают работе трубопровода, но стравливающие элементы еще не установлены, отключите насосную станцию, качающую воду из скважины. Затем откройте все сливные краны и осуществите сброс воды вместе с пузырьками из сети. После этого подключите напорное оборудование и пустите водный поток.

Избавиться навсегда от воздушных пробок в водопроводе частного дома помогут аппараты для стравливания и спуска:

  • механические клапаны, например устройство Маевского;
  • шаровые краны и вентили;
  • автоматические воздухоотводчики.

Стравливать воздух при помощи запорной арматуры приходится вручную, что довольно трудоемко. Поэтому лучше выбрать альтернативные варианты.

Механический клапан

Устройство не отличается сложностью, но прибор способен быстро и эффективно избавить магистраль от пузырей. Принцип действия механического клапана следующий:

  1. Полый цилиндр с крышкой, в которую вмонтирована резьбовая заглушка, подключается к водопроводу резьбовым соединением.
  2. Внутри цилиндрической коробки подвешен пластмассовый шарик-поплавок. Когда в трубопроводе только вода, поплавок поднимается к заглушечному отверстию, и, благодаря напору водного потока, плотно перекрывает его.
  3. Как только в устройство просачивается воздух, шарик уходит вниз и стравливает воздушную пробку.

Автоматический воздухоотводчик

Воздух в системе отопления дома. Причины воздушной пробки и способы удаления воздуха.Автоматы для устранения воздуха из водопроводных сетей бывают трех типов:

  • поплавковые клапаны;
  • приборы пускового действия;
  • устройства комбинированного типа.

При выборе отводчика смотрят на объем потенциальных пробок, рабочее давление в сети и качественные показатели воды. Эти данные можно найти в техническом руководстве прибора. Не следует брать автомат с максимальной мощностью. При работе на минимуме он скорее износится.

Самодельный накопитель воздуха

Автоматические устройства не всегда справляются с отводом воздуха в загородных домах. Обычно в таких магистралях воздушных пузырьков очень много, вода фонтанирует из клапанного устройства.

Вместо автомата для сброса воздуха ставят накопитель, представляющий собой бачок с трубкой и краником.

Прибор можно соорудить своими руками. Для эффективной работы сечение воздухонакопителя должно быть в пять раз больше аналогичного показателя трубопровода. Накопитель монтируется в самой высокой точке водоносной коммуникации.

При монтаже водоподающих сетей в загородном коттедже важно предусмотреть установку приборов для ликвидации воздуха. Они защищают работающую систему от гидроударов и быстрого разрушения

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
