Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Выбор дверного доводчика

Чтобы пользоваться дверью было комфортно, без доводчика не обойтись. Но выбирать его необходимо по определенным параметрам. Главный среди них – мощность

Также при его выборе необходимо принимать во внимание размеры и вес двери. В этом случае будет обеспечена корректная работа этой детали в дверной конструкции

Доводчик должен быть тем мощнее, чем тяжелее дверь. Отдельные модели современных дверей имеют даже два подобных элемента. Их использование позволяет уменьшить усилия, прилагаемые для закрытия двери.

По способу монтажа дверные доводчики разделяются на три вида:

  • верхний;
  • нижний;
  • скрытый.

Первый способ является самым распространенным, что связано с простотой выполнения работ. Монтаж осуществляется в верхней части дверного изделия. Отметим, что установка этого аксессуара может быть выполнена на любой двери.

Особенности выбора

Существуют нормы, определяющие усилия, которые должны развивать доводчики при использовании. Эти нормы соответствуют европейским стандартам. Более высокий класс означает и большую мощность устройства.

  • Доводчик самого высокого класса – оптимальный выбор для бронированной металлической двери.
  • Если в проеме установлена легковесное дверное изделие, то можно ограничиться установкой доводчика низкого класса.
  • В большинстве случаев изделия класса 3-5 используют для обычных входных дверей и дверных изделий, установленных во внутренних помещениях.

Отметим, что, подбирая доводчик, принимают во внимание параметры самой двери, а также учитывают внешние факторы. Если во время эксплуатации входная дверь часто подвергается воздействию боковых ветров, то оснащаться дверное изделие должно доводчиками высокого класса

Если двери по размерам и весу подходят для двух разных классов доводчиков, то в этом случае необходимо делать выбор в пользу элементов высокого класса для обеспечения запаса прочности, что будет означать и более продолжительное использование доводчика.

Но не стоит ориентироваться только на мощность при выборе этого аксессуара. Мощный аксессуар не всегда означает большую мощность при использовании двери, поскольку если установить такой доводчик на дверь ПВХ, то он создаст дополнительную нагрузку на петли, что приведет к быстрому износу этого элемента фурнитуры. Помимо этого с такими элементами пластиковая дверь будет тяжело открываться, что приведет к дополнительному дискомфорту для владельца при пользовании дверью. Еще один важный момент, который следует учитывать при выборе этой фурнитуры для двери — его морозостойкость. На рынке доступны модели, которые могут работать при экстремальных температурах — от -45 градусов до + 70 градусов.

Особенности установки скрытых доводчиков

Скрытые механизмы бывают напольными, верхними и представленными в виде доводчиков-петель. Первый тип используется для установки вместе со стеклянными конструкциями, реже – с пластиковыми и деревянными. Его монтаж происходит в процессе установки дверей. Верхние скрытые механизмы требуют особой точности в работе и предельной аккуратности. Перед их установкой в полотне нужно сделать специальное отверстие, в которое будет установлен корпус доводящего механизма.

Общие принципы монтажа таких конструкций похожи на установку доводчика рычажного типа своими руками. Однако не все межкомнатные конструкции предполагают подобный вариант из-за слишком тонкого полотна. А металлические двери, наоборот, оказываются слишком тяжелыми для подобного оборудования, и применение механизмов с внешним рычагом становится лучшим решением.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов
Напольный доводчик

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

  • Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
  • Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

Доводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмов

Советы: как продлить жизнь доводчика и избежать его ремонта

Чтобы не потребовался ремонт доводчика дверей, лучше всего предпринять следующие меры:

  1. Периодическое обслуживание дверной конструкции.
  2. Правильная эксплуатация системы.
  3. Не стоит фиксировать дверь посторонними предметами. Лучше купить механизм, который имеет функцию блокировки.
  4. Для ухода за поверхностью механизма следует применять средства, которые не содержат в составе щелочи, кислоты или абразивных веществ. Мыть доводчики водой или моющими растворами нельзя.

Регулировку доводчика осуществляют не менее двух раз в год — при смене холодного сезона на теплый и обратно. Основной настройкой является изменение скорости движения полотна. Уровень сжатия пружины регулируется соответствующей гайкой.

Если доводчик дверь не закрывает, то большую часть работ можно выполнить самостоятельно. Для этого пригодится инструкция производителя. В сложных случаях необходим вызов профессионалов либо замена механизма.

Сравнение доводчиков 202 и 2S–F

Наглядно описать что-то новое можно, если сравнить его с чем-либо знакомым и привычным. Мы решили пойти этим путём и сравнить пневматический дверной доводчик 202 с гидравлическим доводчиком 2S–F торговой марки «НОРА-М». Это сравнение справедливо, поскольку один из основных параметров – мощность – сопоставим у обоих устройств.

Вес полотна

Доводчик 202 имеет класс EN1 и может устанавливаться на двери с весом полотна до 35 кг. Доводчик 2S–F относится к классу EN1 и «работает» с дверями от 25 до 50 кг. Таким образом, по части веса двери у этих двух устройств есть общий диапазон – в пределах 25-35 кг. Однако важная особенность пневматического доводчика состоит в том, что он может быть установлен в том числе на самые лёгкие двери, до 25 кг весом. А вот доводчик 2S–F с такими легковесными полотнами будет работать некорректно, что в конечном итоге приведёт к его поломке.

Размеры устройства

Миниатюрность пневматического доводчика – это его значительный плюс. Он гораздо менее заметен, нежели гидравлический доводчик с его выступающим далеко за пределы дверного проёма рычагом. Но не только эстетическая сторона дела играет роль: на первый план выходит удобство в использовании. Поэтому часто, при технической возможности установить пневматический тип, знающие люди выбирают именно его из-за небольших размеров.

Цена доводчика

По части цены пневматический доводчик – явный лидер. Дешевле этого доводчика пожалуй, только обычная стальная пружина, натянутая кустарным способом. Разница между ценой пневматического и гидравлического доводчиков может достигать целого порядка. Это объясняется простотой конструкции пневмодоводчика, его меньшими размерами, а следовательно, меньшим количеством материалов, ушедших на его изготовление, более дешёвой логистикой и так далее.

Морозостойкость

Мы много пишем об исключительной морозоустойчивости гидравлических доводчиков «НОРА-М». Дверной доводчик 2S–F – не исключение: диапазон температур, в котором он способен эффективно и без перебоев работать, колеблется в пределах от –45 до +60˚С. Это означает, что его можно устанавливать даже в регионах с суровым климатом не только на входных дверях, но даже на уличных калитках и воротах. По этому параметру пневматическому доводчику 202 до его гидравлического собрата далеко: для пневматики предельно низкой температурой будет –20˚С. Правда, и это довольно значительный показатель. Так, например, некоторые весьма дорогие гидравлические доводчики известных европейских брендов не выдерживают морозов ниже –15˚.

Функция фиксации

Пневматические доводчики по части фиксации вообще смотрятся несколько выигрышнее гидравлических. Дело в том, что дверь с пневмодоводчиком можно принудительно удерживать открытой без вреда для устройства. Гидравлический дверной доводчик такого отношения к себе не приемлет. Другое дело, что принудительное удержание – это всегда неудобство. Ведь для этого приходится под дверь подставить стул, подложить булыжник – словом, привлечь какие-то дополнительные средства и частично загородить ими проход. Оба рассматриваемых нами доводчика снабжены функцией фиксации открытого положения двери. В названии доводчика 2S–F это даже отражено литерой «F».

Регулировка скорости

Возможность регулировать скорость движения дверного полотна – важная особенность обоих изделий, участвующих в сравнении. Однако дверной доводчик 2S–F имеет значительное преимущество. Дело в том, что отрегулировать его можно в двух диапазонах: 1) от угла 180˚ (а фактически – от угла открытия двери) до угла 18˚; 2) от угла 18˚ до полного закрытия двери, т.е. до 0˚. Второй диапазон иначе называется «дохлопом». Обычно скорость движения двери на этом отрезке делают более высокой, чтобы дверь закрылась плотнее. Это особенно актуально, если нужно, например, защёлкнуть язычок замка.

Пневматический доводчик лишает нас возможности дохлопа, потому что отрегулировать его можно лишь в одном диапазоне – от открытия до полного закрытия двери.

Гарантия производителя

Гарантийный срок на доводчики серии S, в том числе на модель 2S–F, составляет 5 лет. Гарантия на пневматический дверной доводчик 202 составляет 1 год.

Мы рассмотрели основные характеристики, по которым гидравлический и пневматический доводчики «НОРА-М» имеют сходства и различия. После того, как вы сформулируете свои требования к дверному доводчику, ещё раз вспомните все преимущества и недостатки того или иного вида устройства для автоматического закрывания дверей – и определиться с выбором будет легче!

Виды доводчиков

До начала регулирования нужно узнать виды доводчиков. Существуют две классификации: по типу закрывающего механизма и по способу установки.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

По способу установки По типу закрывающего механизма
Накладные (верхние) монтируются вверху. Кулачково-слайдовая конструкция применяется для облегченных видов дверей, создавая плавность закрывания.
Напольные устанавливаются внизу. Зубчато-рычажный используется для тяжеловесных кодовых дверец.
Рамные (скрытые) устанавливаются на полу или в раме.

Интересно! Прославились доводчики от немецкой компании dorma, они востребованы и в интернете много положительных отзывов.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

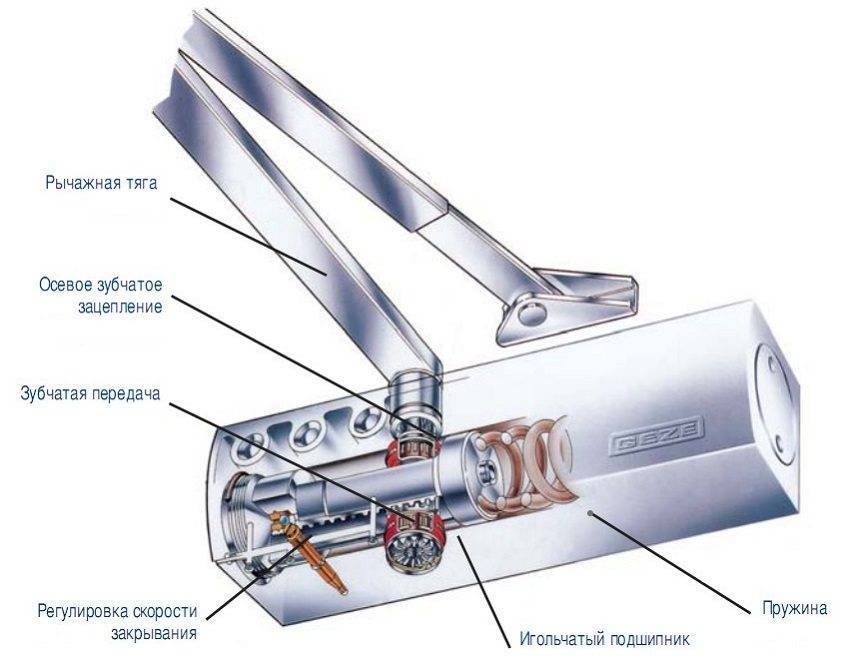

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери. Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Конструкция доводчика с рычажной тягой

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Доводчик обеспечит мягкое и плавное открывание и закрывание двери

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие. Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Конструкция дверного доводчика на основе кулачкового привода

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Популярные статьи  Счетчик на воду: какой прибор рекомендуется для установки в квартире

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

  • в дверном полотне;
  • в раме;
  • в полу.

Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

Система с шарнирной (еще называют рычажной) тягой

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Рычажная система выступает, а это не всегда подходит пользователю.

Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

Доводчик своими руками

Не обязательно покупать готовое устройство, есть несколько способов сделать доводчик своими руками. Начнем с простейшего из них.

Чтобы изготовить его вам понадобится прочная веревка или трос, колесико и груз. Вес груза придется определять экспериментальным путем в зависимости от массивности двери. Грузик, который должен тянуть дверное полотно, крепится к концу троса, перемещающегося вверх-вниз, благодаря колесику. Чтобы дверное полотно при открывании не пострадало из-за бьющегося об него груза, последний помещают в корпус из пластиковой трубы, монтируют всю конструкцию на дверь и простой механизм готов.

Следующий вариант – доводчик, изготовленный на базе пружины. Такой прибор функционирует благодаря пружине, которая возвращает дверь на место после открывания. Ее конструкция проста, но есть недостаток – она подходит только для легких (межкомнатных и автомобильных) дверей. Установка такого доводчика на металлическую дверь нерациональна, поскольку при больших нагрузках пружина быстро придет в негодность.

Помимо пружины для сооружения данного механизма потребуется амортизатор, предназначенный для замедления движения двери. Он состоит из двух камер, заполненных машинным маслом. При открывании наполняется одна из них, а при закрывании масло перетекает во вторую. Для этого между камерами устанавливают перепускной клапан.

Самостоятельное сооружение и настройка работы клапана могут вызвать затруднения и, если вы никогда не сталкивались с подобными устройствами, деталь лучше приобрести готовой. Еще одна необходимая составляющая пружинного доводчика – шестерня-рейка. Она будет подавать нагрузку на пружину и должна быть достаточно прочной.

Самодельный пружинный доводчик для автомобиля

Добиться плавного закрывания можно и более простым способом, использовав вместо доводчика кусок старой резины. Правда, выглядит такая конструкция не эстетично, но вполне способна выполнять свои функции до приобретения лучшего варианта.

Что бы вы ни выбрали – самодельное устройство или готовый механизм – при правильном подходе к монтажу и эксплуатации, они справятся с поставленными перед ними задачами. Надеемся, информация о том, как установить и отладить доводчик поможет вам устранить проблемы с хлопающими дверями и сквозняками в доме и офисе. Желаем удачи!

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

  • Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
  • Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
  • Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
  • Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

  • При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
  • Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Популярные статьи  Септик своими руками без откачки 10 лет для дома и дачи: сооружение конструкции

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Технические характеристики и принцип работы

Классические пружинные дверные доводчики состоят из рычажной тяги и корпуса с механизмом. Именно механизм отвечает за медленное закрывание дверного полотна и состоит из цилиндрической капсулы с системой тонких гидравлических каналов, пружинного блока и поршня. Во время открывания двери, усилие, благодаря рычажной тяге, передаётся поршню, который, в свою очередь, начинает двигаться вдоль цилиндра и сжимать пружину. Как только воздействие на дверь прекращается, поршень перестаёт оказывать давление на пружину и та начинает постепенно разжиматься. От скорости, с которой пружина возвращается в исходное положение, зависит скорость закрывания полотна.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Для увеличения или уменьшения данного показателя достаточно изменить размер сечения гидравлических каналов, по которым движется масло. Это может быть достигнуто при помощи регулировочных винтов, расположенных с торца корпуса и позволяющих регулировать ход полотна в зависимости от внешних температур и личных предпочтений. Наиболее технологичные модели доводчиков оснащаются специальным клапаном, позволяющим придерживать движение полотна, начиная с угла в 70 градусов и вплоть до полного её закрытия. Причём начиная с 15 градусов осуществляется достаточно ощутимое прижатие, которое заканчивается хоть и мягким, но в то же время мощным прихлопом. Это позволяет дверному полотну преодолевать сопротивление воздуха, а также усилие уплотнителя и защёлки.

Доводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмов

В современных устройствах вместо устаревшей пружинной технологии чаще используется механизм «шестерня-рейка» или кулачковая система. Основой первой конструкции является гидравлический контур, а момент передаётся с помощью механической реечной передачи. Такие устройства способны обеспечивать плавный ход полотна в большом диапазоне и обладают более сильным прижимом и мощным преодолением сопротивления уплотнителя и защёлки. Кулачковая технология также обеспечивает более плотное закрывание двери и обладает высоким, в сравнении с остальными механизмами, КПД.

Доводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмовДоводчики для входных дверей: устройство, выбор и монтаж механизмов

Крепление короба

Отверстия на самом коробе уже готовы, поэтому теперь необходимо сделать их в стене. Для этого понадобится перфоратор с набором сверл. Делаются отверстия при помощи сверла диаметром 11, расстояния между которыми должно быть по периметру 30 см.

В полученные отверстия устанавливаются дюбеля, но шурупы в них вкручиваются не до конца, потому что сначала необходимо проверить ровность установки коробки и только тогда докрутить шурупы вплотную.

После того как коробка установлена можно приступать к навешиванию полотна на петли. Если же оно получится немного перекошенным, то эту проблему можно легко устранить при помощи регулировки петель. Если створка провисает, подкручивается петля внизу конструкции, а если не плотно прижимается к раме, то поочередно подкручиваются петли снизу и сверху.

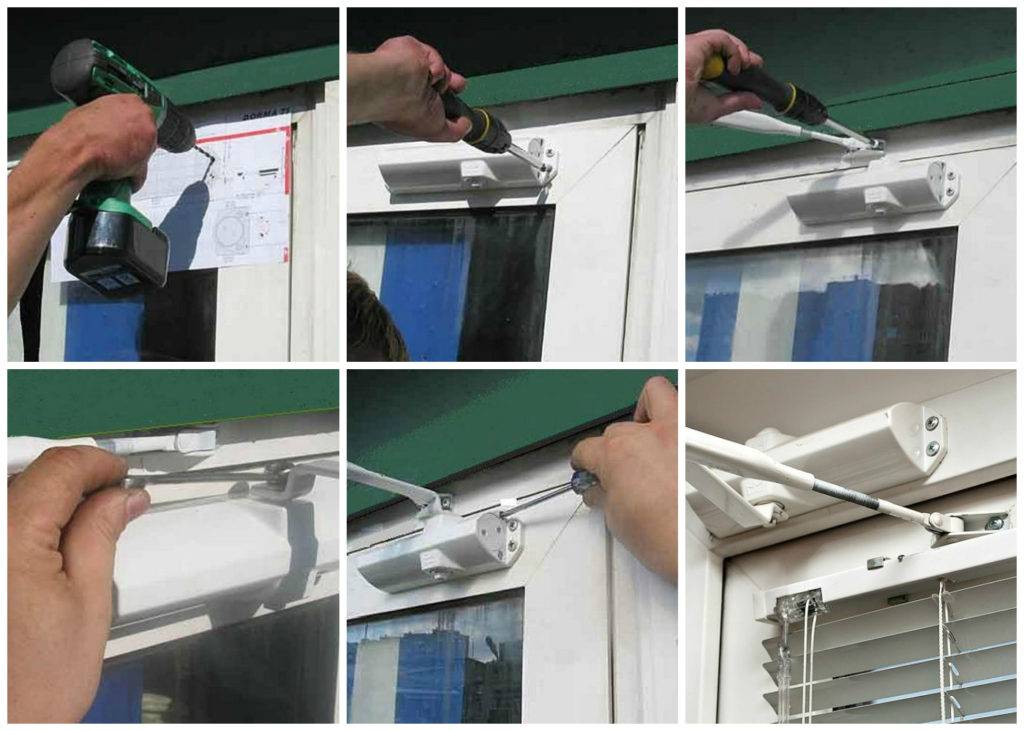

Установка доводчика на дверь

Чаще всего в жилых помещениях устанавливается реечный доводчик с гидравликой и именно на его примере будет расписан порядок действии при самостоятельном монтаже устройства.

Выбор варианта работы доводчика

Доводчик на пластиковую входную дверь, в первую очередь, устанавливается исходя из стороны открывания полотна. Если оно открывается от себя, то на самом полотне устанавливается рычаг, а корпус на косяке. Если же дверь открывается на себя, то все производится наоборот – рычаг на косяке, коробка на полотне.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Важно устанавливать доводчик так, чтобы регулировочные болты находились со стороны дверных петель, что в дальнейшем значительно облегчит регулировку конструкции

Разметка места установки

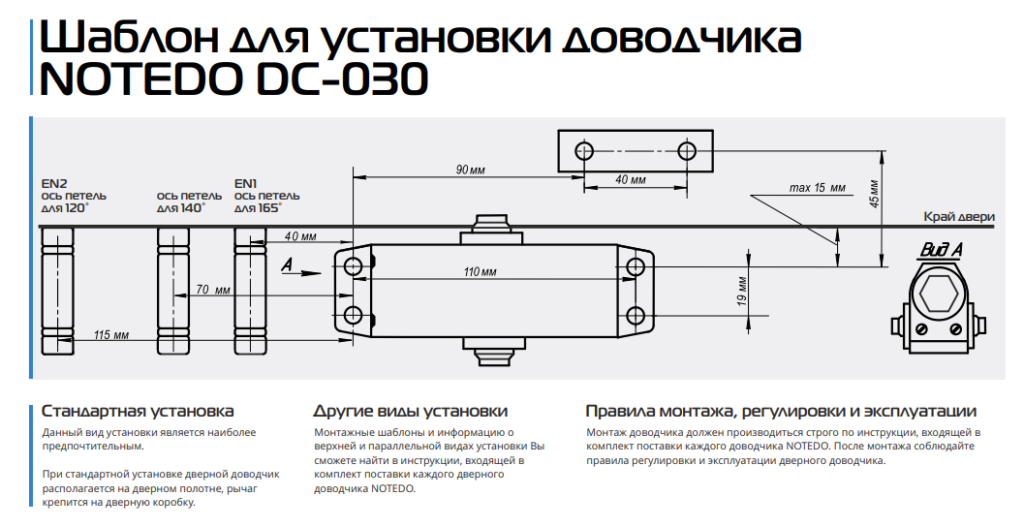

К каждому механизму прилагается установочный шаблон, который значительно упрощает процесс установки, особенно если нет опыта в этом деле. Шаблон изготовлен в масштабе 1:1 и универсален в своем роде, потому как учитывает различные варианты открывания полотна.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Все что необходимо сделать – приложить готовый трафарет в нужное место и с его помощью произвести разметку точек сверления каналов для дальнейшей установки крепежных деталей.

Крепление элементов механизма

На этом этапе происходит установка корпуса и рычага на необходимых местах с помощью метизов, идущих в комплекте с механизмом. После этого приступают к соединению половинок тяги.

Если же крепление механизма происходит не на пластиковую дверь, а на металлическую, то в процессе сверления применяются бонки, по внешнему виду напоминающие втулки с резьбой. Если работать с обычным сверлом, то можно деформировать полотно и исправить проблему уже не получится.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

При самостоятельной установке доводчика необходимо быть предельно осторожным, потому как малейший промах приведет к тому, что дверь будет не плотно прилегать к косяку. Либо же наоборот полотно будет закрываться очень медленно, что приведет к теплопотере. Данные недочеты исправить сугубо регуляцией доводчика не всегда получается. Чтобы всего этого избежать, к установке механизма необходимо отнестись со всей ответственностью. Но если он установлен неправильно, то в дальнейшем избежать перекоса полотна не получится.

Чтобы понять, правильно ли установлен доводчик, необходимо обратить внимание на следующие признаки:

  • Плавность открывания и закрывания створки (не должно быть сильных рывков со стороны пользователя);
  • Полное отсутствие посторонних звуков (скрип, шум, скрежет и прочее).

Установка напольного типа доводчика

Данный способ несколько сложнее предыдущего. Сам доводчик устанавливается на полу, а крепление происходит к нижней части двери.

При монтаже механизма необходимо учитывать то, что он имеет толщину около 4 см, поэтому чтобы каждый раз об него не спотыкаться, доводчик утапливают в пол. В основном это делают еще во время строительства дома, потому как в противном случае необходимо будет выполнить целый комплекс работ по подготовке ниши в полу.

Доводчики для входных дверей: устройство, выбор и монтаж механизмов

Для верхнего и нижнего доводчика предлагается разный тип фурнитуры. В первом варианте конструкция состоит из двух частей, одна крепится к коробке, а вторая к полотну. Во втором случае фурнитура встраивается в нишу пола, после чего крепится к устройству.
