Монтаж и подключение фотореле для уличного освещения
Работы по монтажу фотореле можно разбить на три этапа: выбор и подготовка места для установки, монтаж и настройка прибора.
Выбор места установки датчика освещённости
Для нормальной работы системы наружного освещения в автоматическом режиме с использованием фотореле при выборе места его установки необходимо, чтобы:
- Лучи солнца в утренний период (по возможности) попадали бы на фотоэлемент устройства.
- Место должно быть удобно в обслуживании для выполнения профилактических работ и прочих мероприятий, необходимых при использовании прибора.
- Фотореле должно быть надёжно закреплено в месте установки, это обеспечит безаварийную эксплуатацию всех наружных электрических сетей.
Установка фотореле на фасаде здания с использованием монтажного кронштейна
</p>
Монтажные работы
Последовательность и характер монтажных работ зависят от варианта установки фотореле для уличного освещения и его конструкции. При использовании моделей «ФР-601», «ФР-602» или их аналогов работы выполняются следующим образом.
Иллюстрация | Описание действия |
На выбранном месте установки размечаются и готовятся отверстия для установки кронштейна крепления прибора. | |
К фотореле подключаются провода в соответствии со схемой подключения прибора. | |
Фотореле устанавливается в подготовленных местах крепления. | |
Открывается распределительная коробка, от которой запитан светильник (светильники) наружного освещения и в фазный провод, идущий к источникам света, подключаются провода, идущие от фотореле. | |
Места соединений изолируются, распределительная коробка закрывается. |
При монтаже фотореле в электрическом шкафу с выносным датчиком крепление осуществляется на ДИН-рейку, а фотоэлемент устанавливается снаружи здания. Расстояние от реле до выносного датчика регулируется максимально допустимым размером соединительных проводов, идущих комплектно с прибором.
Настройка датчика освещённости
Отдельные модели датчиков освещённости идут с предустановленными настройками, поэтому в процессе эксплуатации не предусматривается их регулировка (это касается наиболее бюджетных устройств). Для моделей, имеющих в своей конструкции подстроечные элементы, перед началом использования необходимо выполнить их настройку. Наиболее простой вариант регулировки − это наличие поворотных регуляторов, поворачивая которые в ту или иную сторону, можно добиться нужного результата. У более сложных и дорогих моделей на наружной панели выставлены значения освещённости, соответствующие порогам срабатывания фотореле.
Один из вариантов размещения регуляторов работы комбинированного фотореле с датчиком движения
</p>
Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602
Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.
Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.
Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.
Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601
Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.
Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.
Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е
Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.
Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.
Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности
Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.
Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.
Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.
Регулировка работы
В зависимости от комплектации регулировка различных приборов несколько отличается. Разберем наиболее распространенные случаи:
- Простое фотореле. Обычно на задней панели имеется ручка, способная вращаться по кругу и знаки плюс и минус. Если ближе к плюсу, то включаться лампа будет и при легких сумерках, чем ближе к минусу, тем темнее должно быть на улице для срабатывания;
- С таймером. Позволяет задать временной промежуток, который сократит время работы или позволит работать лампе даже некоторое время утром. Сейчас используются электронные дисплеи, которые позволят с помощью инструкции быстро разобраться со всеми нюансами;
- Детектор движения. Здесь можно выставить порог чувствительности. На максимальном значении реакция возможна даже на птичку, при минимальном положении незамеченной пройдет и средних размеров собака.
Проводка кабеля под землей
Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:
- на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
- Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
- Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
- Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
- Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
- Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
- Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
- Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

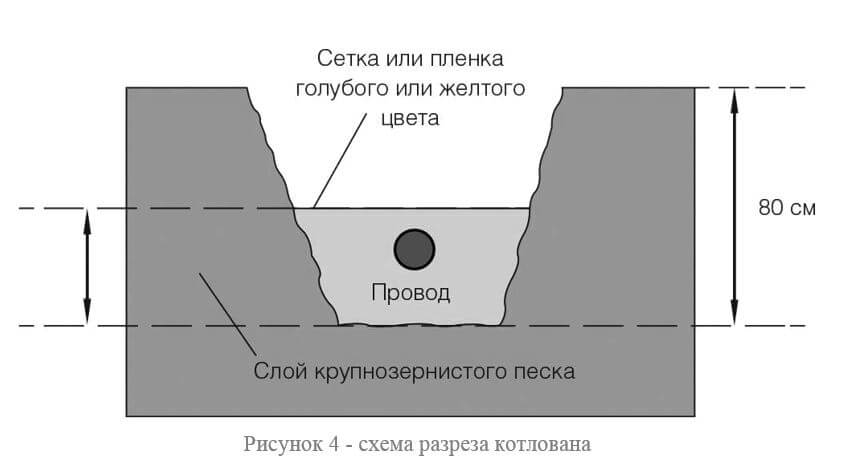

Схема разреза котлована
Выбор кабеля для наружного освещения
Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:

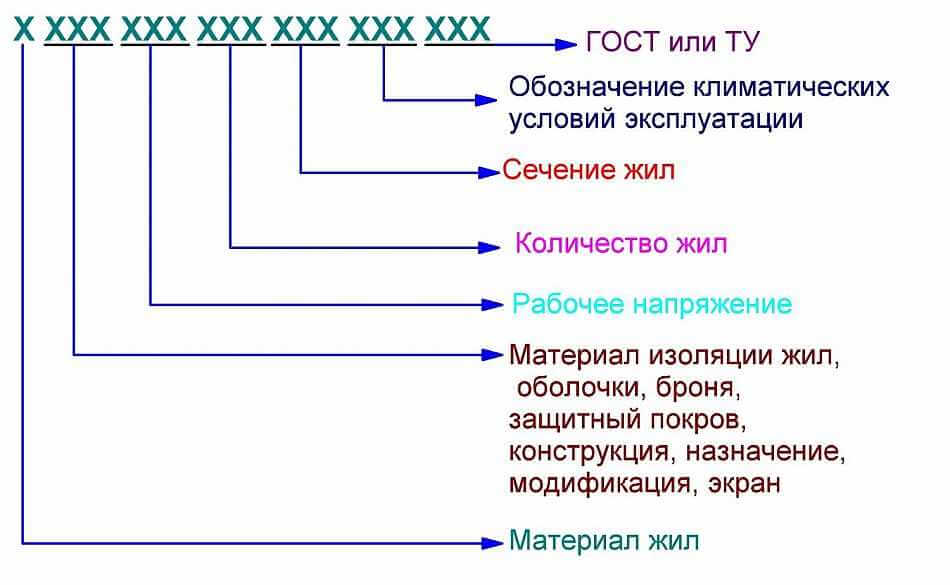

Маркировка кабеля
В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.
Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.
Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.
Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.
Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.
Таблица выбора сечения кабельной линии
Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).
Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.
Принцип работы устройства
Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.
Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле.
Что касается фотоэлемента (а в основном это фотодиод, фототранзистор либо фоторезистор), его основное назначение – анализ интенсивности света. Если на улице станет темнеть либо светлеть, фотоэлемент даст об этом знать, на основании чего и произойдет включение/выключение света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле (либо симистор) является выходным устройством, которое коммутирует нагрузку (в нашем случае это лампочка).
Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат – лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать.
Видео обзор детектора от фирмы Feron, модель SEN27:
Характеристика устройства
Подбор фотореле для освещения на улице
Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.
Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.
Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.
Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.
Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего
По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:
- однофазные (бытовые, под сеть 220 В);
- трехфазные (для сетей 380 В).
Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.
Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.
Технические параметры – на что смотреть
Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.
Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.
Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.
Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.
Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.
При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя
И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.
Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.
Важны ли дополнительные функции
Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.
Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать
Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.
Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.
Особенности устройства
Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.
Регулятор на корпусе
Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности. Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения. Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.
Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства. Для более эффективного управления работой датчика нужно настроить несколько параметров:
- диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
- мощность — от 1 до 3 КВт;
- максимальная нагрузка сети – 10 А.
Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:
Датчик с выносным фотоэлементом
- датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
- датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.
Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора. Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.
Тонкости выбора
Приобрести качественное умное устройство, включающее-выключающее вместо человека свет – не так просто. Китайские подделки широко шагают по всей стране, есть риск нарваться на некачественное устройство, которое сгорит в тот же день как только стемнеет.
В процессе выбора качественного фотореле нужно обращать внимание не только на красиво выложенные фото в сети, а и на следующие моменты:
- Напряжение, с которым работает устройство. Если вам подсунут фотоэлемент, рассчитанный на 12 В, а вы его подключите к сети 220 В, то вечерком он просто сгорит, и улица (может также и дом) останется без освещения;
- Класс защиты от брызг (IP44 и выше);
- В каком температурном режиме используется;
- Ток нагрузки, выходная мощность подключаемых ламп (будет меньше – сгорит!);
- Регулировка чувствительности к потоку света;
- Величина задержки срабатывания.
Эксплуатация освещения
В процессе эксплуатации системы освещения, в которой присутствует фотореле, важно обеспечить надёжность корпуса устройства. В противном случае осадки приведут прибор в негодность, а управление освещением будет невозможно
Поэтому важно выбирать качественные фотореле с надёжным корпусом, защищающих электрические элементы от климатических влияний.
Фотореле позволяет создать красивую подсветку
При установке обязательно соблюдать правила работы с электроприборами. Это позволяет избежать травм. В результате легко создать надёжную и экономичную систему освещения на улице.
Для настройки датчика освещённости используют специальный регулятор, расположенный в нижней части прибора. Среднее положение оптимально, но можно и увеличить эффективность. Настройка зависит от личных предпочтений. Например, при максимальном показателе фотореле сработает в начале захода солнца и включится свет.
Неисправности фотореле и их устранение
Правильно подобранный датчик обеспечит комфортное управление освещением, но иногда возникают и неисправности. Одной из распространённых является ситуация, когда свет на улице включается в дневное время суток. Возможная причина скрывается в том, что какие-либо объекты мешают солнечному свету, то создавая тень, то обеспечивая поток света.
Фотореле устанавливается над лампой
Для корректной работы следует установить датчик над прибором освещения. Свет от фонаря не должен попадать на корпус устройства. Попадание воды внутри датчика может спровоцировать самые разные неполадки, например, поломку, мигание элемента. В таком случае нужно заменить прибор на новый, но обязательно учесть надёжность и герметичность корпуса, подобрать месторасположения.
ПОЧЕМУ ВЫБИРАЮТ НАС?
Возможна отгрузка в день оплаты
Поставка в заводской упаковке
Отслеживание статуса
заказа
Поставки в более 80 городов России и СНГ
Этапы монтажа фланцевых опор освещения:
2. С помощью бура скважин создаем котлован в земле (в зависимости от размера опоры, но не менее 1 метра). Диаметр отверстия должен быть больше диаметра опоры на 10 см.
3. При монтаже питающего кабеля подземным методом (если кабель монтируется воздушным методом – переходите к п.12, пункт 13 пропускаем) — с помощью спецтехники или вручную, выкапываем траншею для прокладки кабельной линии для подвода электроэнергии, глубина траншеи должна быть не менее 80 см, а вблизи автомобильных дорог — свыше 125 см.
4. Если кабель не является бронированным, то необходимо защитить его специализированными электротехническими трубами. Оптимальным вариантом является применение двустенных гофрированных труб соответствующего сечения и длины.
5. В траншею подсыпаем и утрамбовываем слой песка или мелкого чистого грунта без включений слоем не менее 10 см.
6. Прокладываем кабель в трубе.
7. Кабельную линию засыпаем и трамбуем мелким грунтом или песком слоем не менее 10 см.
8. На расстоянии 25 см. от кабеля прокладываем сигнальную встречную.
9. Далее происходит окончательная засыпка траншеи с учетом дальнейшей усадки земли после дождя и окончательная проверка на отсутствие зазоров.
10. Места ввода кабеля во фланцевую закладную деталь должны быть защищены электротехническими трубами по всей высоте бетонного фундамента.
11. Длина кабеля питания в наземной части должна быть достаточной для свободного подключения его к щитку, который устанавливается в нише опоры.
12. Пропускаем кабель через полиэтиленовую трубу и выводим его над фланцем закладной детали.
13. Закладную деталь фундамента помещаем в приготовленном котловане, который доложен быть на 10 см больше ее размера.
14. Устанавливаем не менее трех деревянных клиновых распорок между стволом закладной детали и стенками скважины, контролируя горизонтальность плоскости фланца. Отклонение от горизонтальности плоскости фланца допускается не более 1:50.
15. Размещаем пластмассовый кожух для прокладки питающего кабеля.
16. Заливаем котлован бетонным раствором (класса min В-20) для фиксации закладной детали фундамента до уровня поверхности грунта. Полости и пустоты не допускаются.
17
Поверхность бетона нужно точно выровнять по горизонтали, чтобы обеспечить прилегания основания опоры.ВНИМАНИЕ: Только точное выравнивание бетона гарантирует правильную установку опоры по вертикали. 18
Верхнюю часть застывшего бетонного фундамента покрываем слоем битума.Опора устанавливается только после застывания бетонного основания, то есть не ранее, чем через трое суток. 19. Ставим опору освещения на анкерные шпильки или болты предварительного залитого фундамента.Использование металлических тросов не допускается.
20. Подводим кабели питания к нише опоры. С помощью уровня горизонтально выставить нижние опорные гайки на анкерных болтах.
21. На каждой из резьбовых шпилек устанавливаем шайбу и закручиваем гайки. Проверяем вертикальность установки опоры, при необходимости, ослабив верхние гайки, вращаем нижние гайки до достижения отклонения от вертикали не более 0,5 градусов.
Данный способ крепления позволяет корректировать положение опоры, если закладная деталь сместилась в ходе усадки грунта или других факторов.
22. Подключаем заранее выведенные питающие кабели в вводном щитке, затем закрываем крышку ниши, закрутив болты.

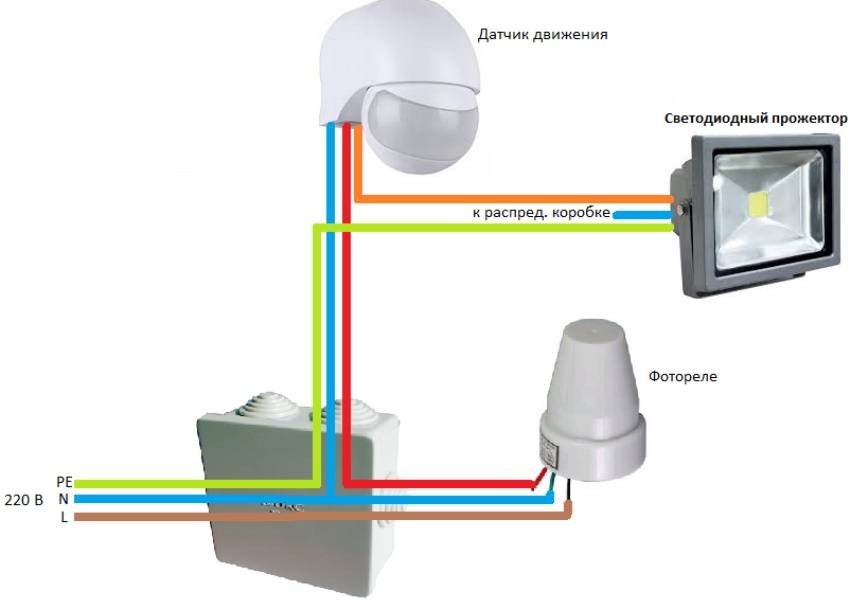

Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
Нюансы монтажа датчика освещенности
Светоконтролирующий прибор обычно монтируется поблизости с подсоединяемым к нему светильником. Для каждой модели схема подключения выбирается в соответствии с инструкцией в техпаспорте. Ее перед началом работ следует изучить в обязательном порядке.
Особых навыков для выполнения монтаж не требуется. Надо лишь все рассчитать так, чтобы осветительные электроприборы не перегрузили линию. Фотореле нагрузки на сеть практически не дает. Однако УЗО в щитке и сам фотодатчик должны быть подобраны исходя из количества и мощности подключаемых лампочек.
Для самостоятельной установки фотореле достаточно обладать минимальными познаниями в области электромонтажа и соблюдать простейшие правила безопасности его выполнения
Существует несколько простых норм монтажа фоточувствительных реле:
- Подключать сумеречный выключатель и всю линию осветительных устройств после него рекомендуется на отдельную линию от электрощитка со своим защитным автоматом.
- Категорически запрещается устанавливать фотодатчик вверх ногами. С одной стороны он должен быть открыт солнечному свету, а с другой стороны на него должен падать свет от ламп искусственного освещения.
- Нельзя этот электроприбор монтировать возле легковоспламеняющихся материалов, вблизи нагревательного оборудования и химически активных сред.
- Если к фотореле подключается много лампочек , то в схеме необходимо предусмотреть магнитный пускатель.
Главное – свет от любых светильников не должен попадать на фотоэлемент. Иначе он постоянно будет работать не так, как положено. Фотодатчик реагирует на любой свет
Неважно, искусственное это освещение либо естественное от солнца
Схема подключения осветительных приборов к фотореле (прямая либо через пускатель) выбирается в зависимости от суммарной мощности подключаемых светильников

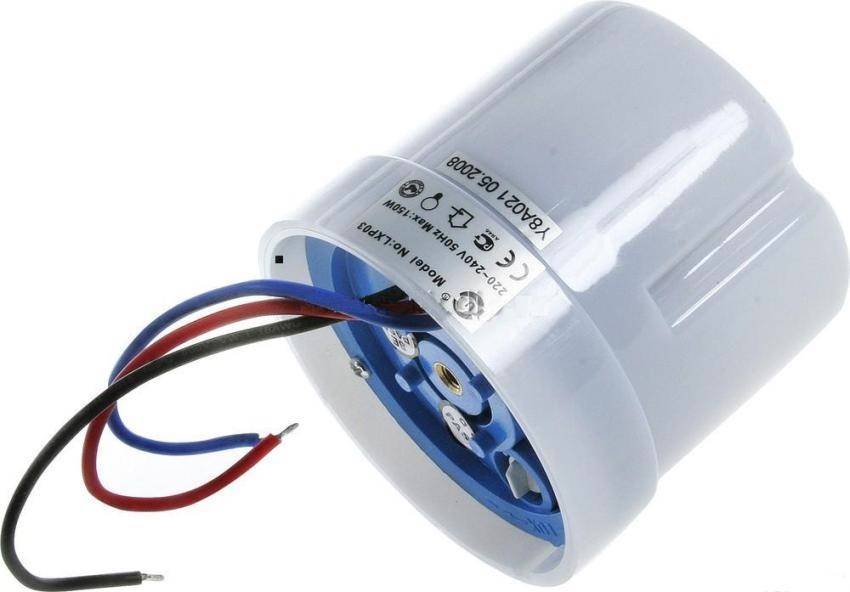

На корпусе фотореле есть план с цветовым обозначением всех проводов, исходящих из него. Как правило, коричневый идет на фазу со щитка («L»), синий на ноль («N»), а красный или черный – на светильник уличного освещения. Необходимо лишь зачистить концы этих жил и подключить все в соответствии с приложенной электросхемой.
Если у фотодатчика два контакта, то один из них подсоединяется к фазе со щитка, а второй идет на светильник. Ноль в этом случае отсутствует.
В ситуации подключения уличного освещения через магнитный пускатель, он подсоединяется к фотореле так же, как лампочка. А сами осветительные приборы запитываются уже от него.
В этом случае реле замыкает не питающую лампы цепь, а только пускатель. Через выключатель в такой схеме проходит минимальный ток, поэтому подойдет более дешевый и маломощный прибор. Вся нагрузка здесь перекладывается на внешний контактор.
О том, как выбрать светильники для организации уличного освещения на солнечных батареях, подробно изложено в следующей статье, с которой мы советуем ознакомиться.
Самостоятельное создание фотореле
Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.
Рассмотрим создание простого сумеречного переключателя на базе симистора.
Предлагаемая принципиальная схема простейшего фотореле содержит:
- симистор марки Quadrac Q60;
- фотоэлемент ФСК;
- опорный резистор, отмеченный как R1.
Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.
Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:
В ней есть следующие компоненты:
- V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
- VT2 — второй транзистор контроля реле К1;
- VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.
При освещении PR1 в системе возникнет ток, достаточный для активации реле.
Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.
Место установки
Первоначально придется побегать по двору, чтобы подобрать оптимальное место для размещения фотореле. При этом нужно учитывать, что его нужно периодически протирать от пыли, очищать от снега.
Для оптимального размещения устройства нужно учитывать следующие моменты:
- Фотореле должно размещаться так, чтобы на него падали солнечные лучи;
- Располагается вдали от непосредственных близко находящихся источников искусственного света – соседских окон, прожекторов,ламп;
- Фары проезжающих автомобилей не должны освещать место с фотоэлементами;
- Оптимальная высота, чтобы его можно было без особых трудностей очистить от пыли, налипшего снега.
