Картридж для смесителя: выбор механизма управления водяным потоком

Разновидности картриджей для смесителей – какие бывают

Картриджи условно разделены на две категории по типу устройства: шаровой и дисковый. По используемому в процессе изготовления материалу: керамический, металлический

Также важно определить, для чего необходима деталь. Ведь они производятся и отличаются по своим конструктивным особенностям для однорычажного крана, термостатов и двухрычажных смесителей в душ

Однорычажный смеситель может иметь как дисковый, так и шаровой тип картриджа. Двухвентильный механизм способен обслуживаться исключительно дисковым вариантом.

Шаровые или дисковые

Картридж для смесителя: выбор механизма управления водяным потоком
Шаровые называются так из-за наличия в запорном механизме шариков, которые закрывают один или два отверстия, таким образом, регулируя температуру воды. Дисковые по принципу работы схожи с шаровыми, но разница в том, что вместо шариков есть две плотно прилегающие пластины (лучше из керамики), которые при повороте закрывают полностью или частично отверстия внутри смесителя.

Керамический

Применяемые материалы в производстве запчастей – керамика или качественная никелированная сталь (бронза используется в исключительных случаях). Ранее такая деталь имела одну модификацию – кран-букса с резиновой прокладкой. Она со временем подтекала, случались протечки горячей воды, а отрегулировать напор было крайне сложно.

Сегодня чаще используются металлические кран-буксы с керамической сердцевиной и резиновыми прокладками либо полностью керамический картридж. Они отличаются простотой крепления и производства, имеют две пластины, плотно прилегающие одна к другой.

Преимущества керамики:

  1. Срок службы более 3 лет, в то время как металлические модификации после полугода уже подтекают.
  2. Не пропускают горячую воду.
  3. Хорошо регулируют напор (давление) в кране.
  4. Обеспечивает необходимую температуру воды без усилий.

Картридж для однорычажного смесителя для душевой кабины в ванной

Запорное устройство для однорычажного крана – наиболее простое решение по своим конструктивным особенностям. Работа обеспечивается благодаря рычагу, который с целью смены положения картриджа поворачивается в разные стороны. По типу устройства можно применять дисковые или шаровые модификации.

Смещение верхних дисковых деталей провоцирует изменение давления воды.

Для шарового смесителя или крана какой лучше?

Конструктивная особенность такой модели также довольно простая: внизу есть три отверстия разных по диаметру в зависимости от конструкции крана. Если отверстия два, то одно из них обязательно меньше другого. Обеспечение работы по смешиванию воды происходит путем изменения положения запорного шарика: при перекрытии всех отверстий вода течет с наибольшим напором, если наполовину – с небольшим давлением.

Смесители душевой кабинки

Дивертор – иное название картриджа, который устанавливается на смеситель в душевой кабинке в ванной. Главное отличие такой детали: есть несколько режимов для смешивания воды. Если в обычном кране таких отверстий 2-3, то здесь может быть 4 и более. Также осевой латунный стержень, благодаря которому происходит вращение, крутится вокруг собственной оси на 360 градусов.

Режим гидробокс в кабинке подразумевает использование 5 положений.

Термостатический

Имеет отличие в виде шкалы температур с одной из сторон. Применяется для смесителей, оборудованных термостатом. Постоянно находится в выбранном ранее положении. Позволяет поддерживать на одном уровне температуру и давление воды.

Как это выглядит в реальности

Картридж для смесителя: выбор механизма управления водяным потоком

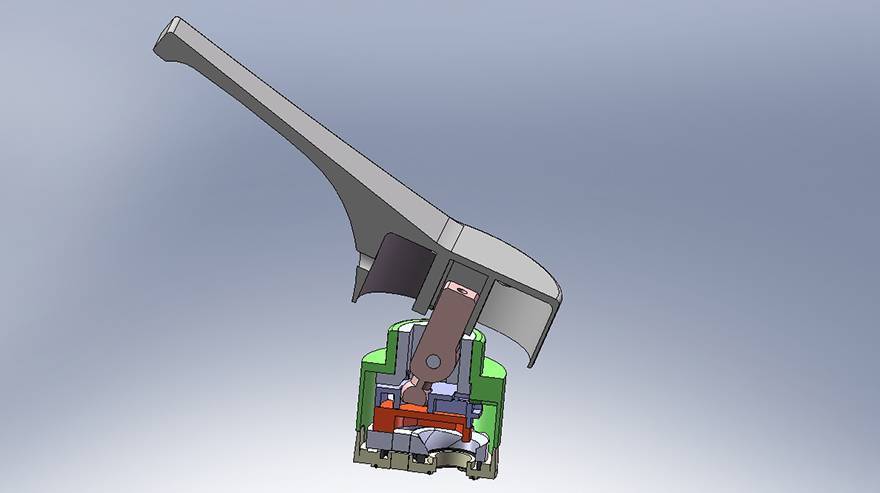

А теперь разберем картридж по-настоящему и рассмотрим внимательно, как там все работает. Приведем тут разрез с рукояткой, чтобы лучше ориентироваться в деталях:

Картридж для смесителя: выбор механизма управления водяным потокомКартридж для смесителя: выбор механизма управления водяным потоком

Вошли, смешались, вышли

Перед нами донышко картриджа фирмы FLUHS.

Очевидно, холодная и горячая вода входит в 2 овальных отверстия с синими прокладками, а выходит через круглое с красной прокладкой.

Картридж для смесителя: выбор механизма управления водяным потоком

Снимаем донышко

Да, у этого картриджа прокладки отличаются от тех, что мы рассматривали на 3D-модели, здесь их три, и они «сквозные». Для примера, вот фото прокладки «сложной формы»:

Так выглядит «голый» картридж, без корпуса и донышка.

Картридж для смесителя: выбор механизма управления водяным потоком

Работа в паре

Если перевернуть пластины, можно увидеть, как работает смешивающий блок.

Картридж для смесителя: выбор механизма управления водяным потоком

Кстати

Почему вода не проходит между двумя пластинами, ведь прокладок там нет?

Правильно, потому что керамика отполирована и пропитана высокотемпературной смазкой, что позволяет пластинам долгое время не истираться и очень плотно «прилипать» друг к другу, обеспечивая герметичность и лёгкость хода (наиболее высокотехнологичные образцы имеют глубокопористую структуру).

Картридж для смесителя: выбор механизма управления водяным потокомКартридж для смесителя: выбор механизма управления водяным потоком

Втулка стыкуется с поводком, а поводок — с пластиной.

Картридж для смесителя: выбор механизма управления водяным потоком

Не фильтр!

Что у нас тут? Металлическая сеточка в подвижной керамической пластине.

Зачастую ее принимают за фильтр, но это не так. Сетка расположена вдоль тока воды, она ничего не фильтрует и не может забиться так, чтобы вода не шла или напор заметно уменьшился.

Это шумогаситель. Вместо сетки в нем также могут быть пластмассовые штырьки, пластинки и пр. Из-за того, что в воде много воздуха, на острых кромках керамических пластин образуются пузырьки, т. н. кавитация. Она является причиной возникновения шума и преждевременного выхода из строя запорных элементов.

(Cм. также статью «Почему шумит смеситель».)

Картридж для смесителя: выбор механизма управления водяным потоком

Чтобы рукоятка смесителя не крутилась вокруг себя на 360°, а имела ограниченный угол поворота, в корпусе сделаны упоры, а на втулке — выступ, который в них упирается.

Замена картриджа

Замена картриджа

Проблемы в работе картриджа могут возникнуть в процессе его эксплуатации, характерные признаки:

  • Затруднен ход рычага (ощущается сильная притирка деталей) – причина в скоплении мусора на пластинах. Если смесителем с такой поломкой пользовались долгое время, то ремонту конструкция не подлежит.
  • Плохая регулировка напора воды – причина в поломке крючков захвата, на опорных усиках, поднимающих пластины.
  • Поток не перемешивается (идет только холодная или горячая вода) – причина в поломке двух усиков внутри картриджа, отвечающих за движение дисков.
  • Наличие струек воды при закрытом кране – образование накипи на дисках. Это единственная поломка, которую можно исправить своими руками.

Картридж на смесителе ремонту не подлежит (исключение – очистка пластин от накипи), но он съемный и его можно легко заменить новым. Прежде чем приступить к работе, нужно приобрести необходимые инструменты: нож, отвертки или ключи-шестигранники (зависит от модели смесителя), разводной ключ, пассатижи, смазка. Для удаления накипи понадобится WD-40 (можно заменить уксусным раствором).

Порядок работ:

  1. Перекрыть горячую и холодную воду.
  2. Снять декоративную заглушку с цветной маркировкой с вентиля.
  3. Открутить винт и снять рычажок со штока.
  4. Декоративное кольцо необходимо убрать и открутить прижимную гайку.
  5. Демонтировать старый образец. Из-за того, что на гайке картриджа нет граней, в результате прикипания к кожуху смесителя, он может просто не открутиться, поэтому можно нагреть корпус феном.
  6. Установить новое изделие в те же пазлы, одновременно совмещая выступы с отверстиями в смесителе.
  7. После монтажа нового элемента, собрать всю конструкцию в обратном порядке: прикрутить гайку, установить кольцо и рычаг, закрутить винт и одеть заглушку.
  8. Открыть доступ воды к смесителю, включить воду, проверить работоспособность и исключить наличие протечек.

Если работа картриджа все равно некорректна, возможно, при установке изделия не совпали выступы со смесителем и придется повторить весь процесс заново.

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

Картридж для смесителя: выбор механизма управления водяным потоком В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Популярные статьи  Пароизоляция для крыши: основные виды материалов и эффективность использования

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Картридж для смесителя: выбор механизма управления водяным потоком Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

Картридж для смесителя: выбор механизма управления водяным потоком В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте

Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из керамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

Картридж для смесителя: выбор механизма управления водяным потоком В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

Картридж для смесителя: выбор механизма управления водяным потоком При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Аналогичное устройство у картриджей для душевых кабинок. Рекомендуем ознакомиться с конструкцией и особенностями их ремонта.

Как подобрать картриджный сменный тип устройства – советы и параметры выбора

Выбор сердцевины смесителя – важный момент, на который стоит обратить внимание. Если купить недорогой кран со встроенным кран-буксом с резиновой прокладкой, то долго данное изделие не прослужит

При выборе сменного картриджа, смотрите на:

Если купить недорогой кран со встроенным кран-буксом с резиновой прокладкой, то долго данное изделие не прослужит. При выборе сменного картриджа, смотрите на:

Материал. Оптимальный и универсальный вариант – керамика, которая и воду не пропустит, и утечку горячей воды с большим напором не даст.
Конструкция. Как уже говорилось, разборные детали лучше, поскольку могут меняться. Шаровой желательно заменить на дисковый, который в уходе проще и эксплуатация дольше.
Размер

Подобрать правильный подходящий размер крайне важно, поскольку если установить большой картридж, лопнет шланг или износится резьба. Если маленький – будет утечка воды, кран сломается и потечет.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

  • не происходит смешение горячей и холодной воды: на выходе – только одна из них;
  • нет подачи воды вообще ни в одном положении рычага крана;
  • температура воды на выходе не фиксируется, часто меняется;
  • кран не осуществляет полную подачу воды;
  • после открытия крана воду из смесителя не удается перекрыть;
  • из-под рычага постоянно просачивается вода;
  • повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

  • при изготовлении на производстве применялись некачественные материалы;
  • частые резкие или ударные воздействия на рычаг смесителя;
  • гидроудары в системе;
  • плохое качество воды;
  • плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

  • отвертки под разный размер;
  • разводной ключ;
  • трубный ключ;
  • пассатижи;
  • шестигранный ключ (небольшой, для стопорного винта);
  • чистая ветошь;
  • жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

  • разводной ключ
  • шестигранный ключ
  • две отвертки

Порядок действий будет таковым:

  • отключите подачу горячих и холодных потоков
  • снимите декоративную заглушку, находящуюся на смесителе
  • открутите винт-фиксатор, расположенный под данной заглушкой
  • снимите ручку смесителя
  • открутите  кольцо, расположенное под ручкой
  • разводным ключом снимите гайку
  • вытащите неисправный картридж смесителя

После всех действий вам остается:

  • установить новый работающий картридж
  • проделать предыдущие действия в обратном порядке
  • включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Критерии выбора

Чтобы не возникло проблем при эксплуатации смесителя, элемент рекомендуется подобрать соответствующего производителя.

Картридж для смесителя: выбор механизма управления водяным потоком

Покупая прибор, нужно обратить внимание на важный фактор – типоразмер. Модели смесителей для кухни и ванной комнаты укомплектованы приборами разных габаритов

Картридж для кухни – от 28 до 35 мм, для ванной или душевой кабины — от 26 до 40 мм.

Даже в одинаковых на вид смесителях может быть установлены различающиеся элементы. По утверждениям специалистов, размер напрямую влияет на качество и долговечность эксплуатации конструкции.

Необходимо уделить внимание длине штока: для некоторых систем эти показатели важны

Замена картриджа смесителя в душевой кабинке

Предполагает предварительную проверку возможности провести данное мероприятие. Замена не может проводиться тогда, когда резьба либо полностью сорвана, либо была деформирована в процессе эксплуатации. В данном конкретном случае приходится полностью менять кран.Если резьба целая, можно смело приобретать новый картридж, руководствуясь советами специалистов. Кроме того, необходимо иметь в своем распоряжении набор из гаечных ключей, комплект отверток, разводной шведский ключ, мощные плоскогубцы. Эти инструменты следует подготовить или купить заранее. Иначе замену кассеты будет просто невозможно выполнить.

Пошаговая инструкция

Алгоритм действия подразумевает точное следование определенной последовательности. К работе приступают только после отключения подачи централизованного водоснабжения. У каждой модели картриджа есть свои особенности, но общий порядок действия остается неизменным.

Шаг 1

С ручки картриджа снимают заглушку. Она закрывает болт фиксации для ручки картриджа. Используя шестигранный ключ либо отвертку, выворачивают крепеж. Отверткой с соответствующим профилем откручивают небольшой винтик, расположенный в отверстии. Далее, снимают ручку с конструкции.

Шаг 2

Чтобы открыть доступ к кассете, удаляют декоративную гайку. С этой целью откручивают защитный металлических кожух и извлекают картридж. Нередко сделать это бывает сложно. Такое происходит тогда, когда кожух закисает и не поддается откручиванию

Снять кожух в таком случае поможет газовый ключ, но предварительно на деталь обязательно накидывают кусочек чистой и мягкой ткани.Действовать необходимо крайне осторожно. Излишнее давление может привести к повреждению корпуса

Его конструкция довольно тонкая и хрупкая

Если приложить чрезмерное усилие, корпус деформируется. Посредством гайки удерживается декоративная накладка. Этот метиз снимают, а затем откручивают прижим.Разбор механизма занимает довольно много времени. Облегчить и ускорить процесс выкручивания старых соединений резьбового типа позволяет «ведешка». Ею пользуются многие мастера. Продается она в каждом магазине автозапчастей и имеет невысокую стоимость

Его конструкция довольно тонкая и хрупкая. Если приложить чрезмерное усилие, корпус деформируется. Посредством гайки удерживается декоративная накладка. Этот метиз снимают, а затем откручивают прижим.Разбор механизма занимает довольно много времени. Облегчить и ускорить процесс выкручивания старых соединений резьбового типа позволяет «ведешка». Ею пользуются многие мастера. Продается она в каждом магазине автозапчастей и имеет невысокую стоимость.

Шаг 3

Внутри сантехнического устройства образовывается довольно много грязи и накапливаются твердые отложения. Поэтому поверхности выхода обязательно очищают. С этой целью применяют моющие средства. Это может быть обычная жидкость для мытья посуды. Главное, не просто почистить устройство, но и тщательно затем промыть, чтобы не осталось следов от чистящего средства.

Шаг 4

Вместо извлеченного картриджа, устанавливают новое устройство. Главное, правильно расположить деталь. Чтобы вставить кассету и ничего не перепутать, на стенках имеются по две бороздки и на входе пара выступа. Эта особенность конструкции не позволяет вставить кассету в неправильном положении.

Картридж придерживают пальцем за рукоятку в требуемом положении и зажимают гайкой. Когда он помещен на место, включают подачу воды и проверяют функциональность кассеты. Если нет никаких протечек и смеситель работает исправно, картридж закрывают гайкой (декоративной), а ручку устанавливают на место.

Как заменить своими руками?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

  • не происходит смешение горячей и холодной воды: на выходе – только одна из них;
  • нет подачи воды вообще ни в одном положении рычага крана;
  • температура воды на выходе не фиксируется, часто меняется;
  • кран не осуществляет полную подачу воды;
  • после открытия крана воду из смесителя не удается перекрыть;
  • из-под рычага постоянно просачивается вода;
  • повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

  • при изготовлении на производстве применялись некачественные материалы;
  • частые резкие или ударные воздействия на рычаг смесителя;
  • гидроудары в системе;
  • плохое качество воды;
  • плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

  • отвертки под разный размер;
  • разводной ключ;
  • трубный ключ;
  • пассатижи;
  • шестигранный ключ (небольшой, для стопорного винта);
  • чистая ветошь;
  • жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить. Затем поднимаем вверх и снимаем рычаг смесителя. При затруднении – обрызгать жидкостью WD-40 или горячей водой. Под действием тепла металл расширится, и рычаг снимется. Вручную отворачиваем сферическую гайку. Здесь тоже могут быть заедания, поэтому снова можно применить жидкость или горячую воду. Снимать деталь необходимо аккуратно, не применяя больших физических усилий: гайка хрупкая и может поломаться. Дальше с помощью разводного ключа или подходящего инструмента выворачиваем прижимную гайку и достаем картридж из его гнезда.

Популярные статьи  Калькулятор расчета количества секций чугунного радиатора МС

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо. Еще раз проверяем совпадение выступов на картридже с углублениями в гнезде смесителя и после посадки закручиваем прижимную гайку достаточно плотно, но без больших усилий. Дальше накручиваем вручную сферическую гайку, одеваем рычаг на хвостовик картриджа и неплотно заворачиваем стопорный винт.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

  • не происходит смешение горячей и холодной воды: на выходе – только одна из них;
  • нет подачи воды вообще ни в одном положении рычага крана;
  • температура воды на выходе не фиксируется, часто меняется;
  • кран не осуществляет полную подачу воды;
  • после открытия крана воду из смесителя не удается перекрыть;
  • из-под рычага постоянно просачивается вода;
  • повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

  • при изготовлении на производстве применялись некачественные материалы;
  • частые резкие или ударные воздействия на рычаг смесителя;
  • гидроудары в системе;
  • плохое качество воды;
  • плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

  • отвертки под разный размер;
  • разводной ключ;
  • трубный ключ;
  • пассатижи;
  • шестигранный ключ (небольшой, для стопорного винта);
  • чистая ветошь;
  • жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

  • разводной ключ
  • шестигранный ключ
  • две отвертки

Порядок действий будет таковым:

  • отключите подачу горячих и холодных потоков
  • снимите декоративную заглушку, находящуюся на смесителе
  • открутите винт-фиксатор, расположенный под данной заглушкой
  • снимите ручку смесителя
  • открутите  кольцо, расположенное под ручкой
  • разводным ключом снимите гайку
  • вытащите неисправный картридж смесителя

После всех действий вам остается:

  • установить новый работающий картридж
  • проделать предыдущие действия в обратном порядке
  • включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Заключение

Однорычажные смесители можно встретить сегодня в квартирах, домах и санузлах общественных зданий. Основными же элементами, отвечающими за их правильную работу, являются специальные картриджи, осуществляющие непосредственно само смешивание получаемой воды. Они достаточно практичны и просты в своём устройстве. Ломаются редко, а когда это всё-таки происходит, то легко заменяются.

Картридж для смесителя: выбор механизма управления водяным потоком

Картриджи: вид сверху и снизу

Видео в этой статье предоставит вашему вниманию на дополнительное изучение материалы, которые имеют непосредственное отношение к изложенной теме Простота устройства гарантирует его практичность.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Adblock
detector
