Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Инструменты и стройматериалы

Перед тем как выполнить заделку штроб под электропроводку необходимо определиться и иметь в своём арсенале следующий инструмент, а также строительные материалы:

  1. Парочка шпателей, один около 10–15 см, а другой пошире, около 120 см. Кому удобнее, может использовать мастерок.
  2. Грунтовка глубокого проникновения. Она используется во избежание потрескиваний штукатурки и её отставания от поверхности, так как в штробе может быть много бетонной или кирпичной пыли. Пыль будет мешать штукатурке надёжно приклеиваться.
  3. Кисточка. Подойдёт почти любая, в зависимости от ширины канавки.
  4. Строительный гипс или же в крайнем случае алебастр для фиксации провода.
  5. Гипсовая штукатурка «Ротбанд». Если помещения обладают характерной повышенной влажностью, то рекомендуется использовать цементный раствор.
  6. Ёмкость для замешивания растворов.

Можно ли прокладывать кабель ВВГНГ без гофры

Многие люди, впервые столкнувшиеся с установкой или заменой проводки, задаются вопросом о том, нужно ли прокладывать электрические кабели, используя гофру

Важно, чтобы электропроводка прокладывалась профессиональным мастером. Многие недобросовестные рабочие могут пренебречь правилами, что может привести не только к отсутствию освещения, но и к пожару

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Крепление проводов зависит от типа основания. Прокладывать провода можно по бетонному или деревянному основанию. Проводка также может быть установлена в штробе, которую закрывает толстый слой штукатурки, или на открытой поверхности. Если кабель имеет пожаробезопасную оболочку, то закрепить его можно и без применения гофры.

В каком случае гофра необходима:

  • Скрытая проводка со сгораемыми основаниями;
  • Если нужна несгораемая прокладка.

Гофра способна не поддерживать горение. Если речь идет о деревянном доме или каркасном строении, правила не разрешают прокладывать электрический кабель с использованием гофрированной трубы. Чтобы узнать более детальную информацию, можно изучить правила проектирования и монтажа электропроводок.

Виды электропроводки.

В домах и квартирах используется скрытая электропроводка, которая идет под штукатуркой или в трубах внутри стен, потолков и полов.

В гаражах, подвалах, технических помещениях электрические кабели прокладываются открыто или в коробе (трубе) непосредственно по стене. В таких помещениях нет необходимости затрат на устройство штроб. Да и в будущем облегчается процесс замены и поиск неисправности. Красиво получается при открытой электропроводке, если спрятать электрический кабель  в ПВХ короб, который можно замаскировать, покрасив в цвет стены.

Следует учитывать сечение кабеля при электромонтаже. Медный кабель в доме или квартире сечением 1.5 лизиметров квадратных выдерживает максимальную нагрузку до 3.5 Киловатт, а 2.5- до 5 кВт.

← Предыдущая страница
Следующая страница →

2 Размещение плоского кабеля

Под такой кабель не нужно делать штробы, достаточно прикрепить проводку к стене и покрыть тонким слоем штукатурки.

Прежде чем приступить к работе, следует отразить на бумаге расположение проводов, выключателей и розеток. Это поможет избежать ошибок.

Прикрепить плоский кабель к стене можно при помощи:

  • пластиковых дюбелей-хомутов;
  • металлической стяжки;
  • пластиковой монтажной площадки;
  • быстросохнущей штукатурки.

Для подготовки мест под электрофурнитуру используют дрель. Лучшим вариантом будет применение плоских розеток и выключателей.

После того как плоский кабель зафиксирован, стены покрывают штукатуркой. Достаточно слоя толщиной в 10 мм. Это приблизительно столько же, сколько потребовалось бы при штроблении стен и прокладки проводки в них.

Используя плоский кабель, можно провести электрику, при этом соблюсти установленные нормы пожарной и строительной безопасности.

Несколько общих советов

В целом, могу выделить следующие рекомендации относительно того, как себя вести.

  1. При малейшей возможности выслушайте предложения хотя бы из двух (а лучше больше) источников.
  2. Не забывайте, что цена в строительстве не является важнейшим критерием выбора исполнителя.
  3. Будет хорошо, если, общаясь со строителями, вы намекнете, что их работа будет контролироваться независимым специалистом (наподобие технадзора). Кстати, отличная идея – действительно так сделать.

    Разбираемся, как вести себя со строителями

  4. Перед разговором и заключением сделки почитайте форумы и книги по теме работ. Так вы узнаете какие-то ключевые моменты.
  5. Разделите работу на этапы. Договаривайтесь каждый из них оплачивать отдельно, платите по готовности этапов. Причем чтобы скрытые работы обязательно сдавались (представителю или вам лично).
  6. По поводу торгов. К примеру, я подсчитал сумму и озвучил ее. Если строители начинают торговаться, то у меня всегда есть некоторый зазор, уровень, на который можно поднять оплату. Если те торгуются очень сильно, я строителей брать не буду. Причем стоимость работ я всегда обосновываю.

    Обосновывайте стоимость работ

  7. Дополнительные работы. Этот пункт, пожалуй, самый интересный. Или оговаривайте все работу в сумму в пределах конкретного этапа (лучше распишите их и попросите исполнителя поставить автограф), или вы должны хорошо разбираться в процессе, уметь отличать обязательные работы от «разводняка». Можно заручиться поддержкой форумчан или специалиста.

Разметка поверхности

Прокладываю электрику, стены не штроблю, а выглядит аккуратноЕсли вы следовали нашим указаниям, то наверняка составили себе примерный план новой разводки. Однако прежде чем воплощать его в жизнь, проверьте, не вызывает ли этот план какие-либо конфликты с уже оформленной старой проводкой?

  1. убедитесь в том, что в месте штробления отсутствует система скрытой проводки;
  2. нанесите на стены линии проведения борозд от распределительной коробки до непосредственного вывода кабелей;
  3. желательно накрыть дверные проемы и прочие находящие рядом предметы плотной пленкой либо тканью — это защитит их от пыли и строительного мусора, неизбежного при штроблении.

Прокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратно

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской.  Но кроме этих инструментов есть еще несколько специфических:

  • Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
  • Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Прокладывание штробы под проводку

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

  1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
  2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
  3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
  4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.
Популярные статьи  Док-станции для зарядки телефонов своими руками: просто и удобно

Штробление кирпичной стены

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Способы, позволяющие уложить проводку без штробления

Теперь, пожалуй, можно рассказать и о нескольких приемах, благодаря которым уложенная проводка будет довольно незаметной. По крайней мере, она не особенно будет бросаться в глаза.

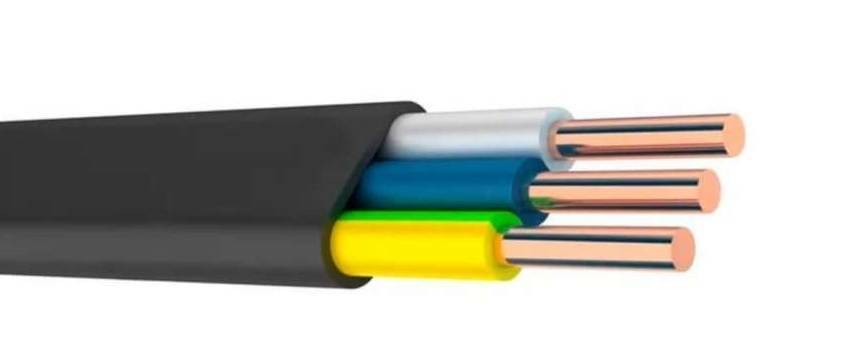

Использование плоского кабеля

Если для проводки использовать плоский кабель, то вполне можно обойтись без штробления. Причем такой кабель достаточно только прикрепить к стене. А потом его можно укрыть тонким штукатурным слоем.

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Но, приступая к работе, следует все-таки набросать небольшой планчик: как пройдут провода, где будут установлены розетки с выключателями. Это необходимо, чтобы избежать возможных ошибок.

Чтобы крепить плоский кабель на поверхности стены, можно использовать:

  • металлические стяжки;

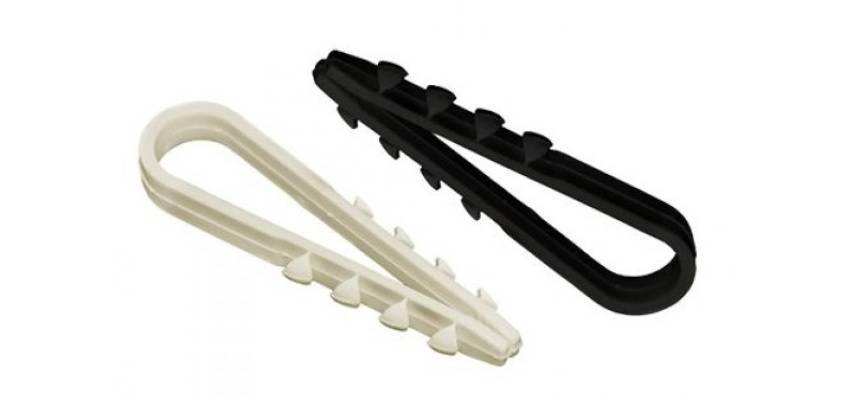

  • пластиковые дюбель-хомуты;

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

  • быстросохнущую штукатурку;
  • пластиковые монтажные площадки.

Чтобы подготовить места для установки электрической фурнитуры, используют, как правило, дрель. Причем лучший вариант – это воспользоваться плоскими розетками и выключателями.

После окончания работ по фиксации плоского кабеля на стены наносят штукатурку. Как правило, слой толщиной в 10 мм бывает вполне достаточным.

Итак, если использовать плоский кабель, можно не только установить всю электрику. Но и соблюсти весь комплекс существующих норм безопасности.

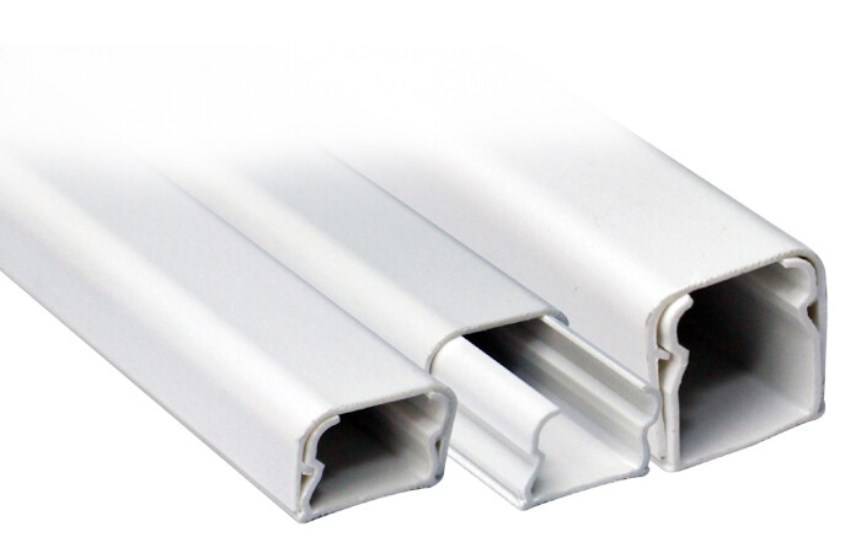

Проводка в кабель-каналах

  • совершенно не горючи;
  • обладают ничтожным весом;
  • запросто обрабатываются с помощью простого ножа.

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

К этому, пожалуй, стоит добавить, что укладка проводки в такие короба элементарно проста. Потому что для этого надо только снять с них крышку. Особенно радует тот факт, что и в эстетическом отношении кабель-каналы достаточно привлекательны.

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

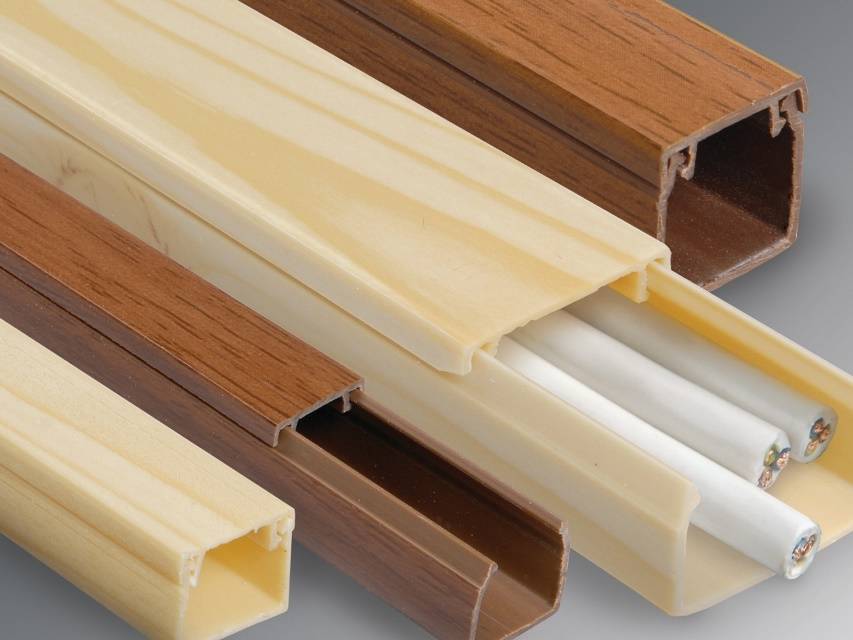

Если же говорить о конструкции короба, то она довольно незатейлива. Это пластиковый короб, имеющий П-образное сечение и длину, как правило, 2 м. Полость короба и уложенная в нее проводка закрываются плоской крышкой. Которая, естественно, входит в комплект.

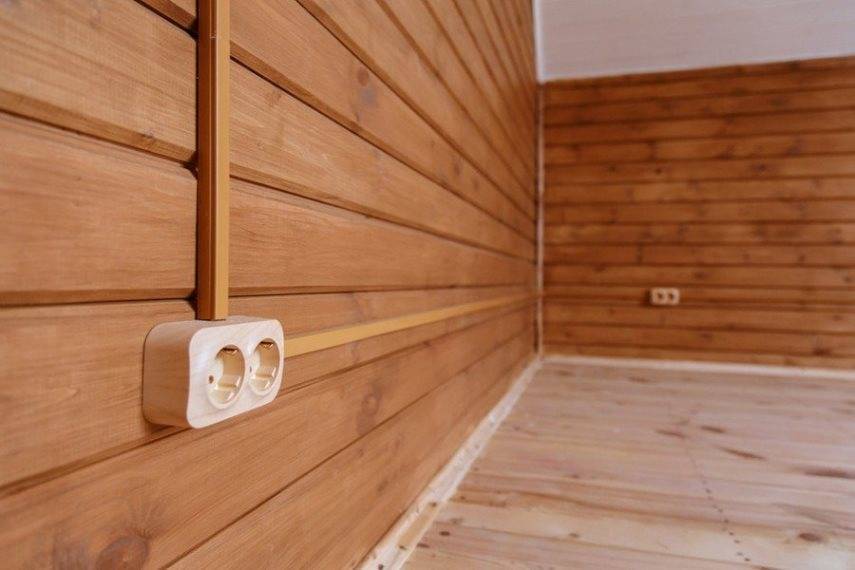

Кабель-канал можно укрепить как на стене, так и на потолке. Причем изделие бывает различных цветов. В результате всегда имеется возможность подобрать такой, который лучше всего подойдет для конкретного основания.

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

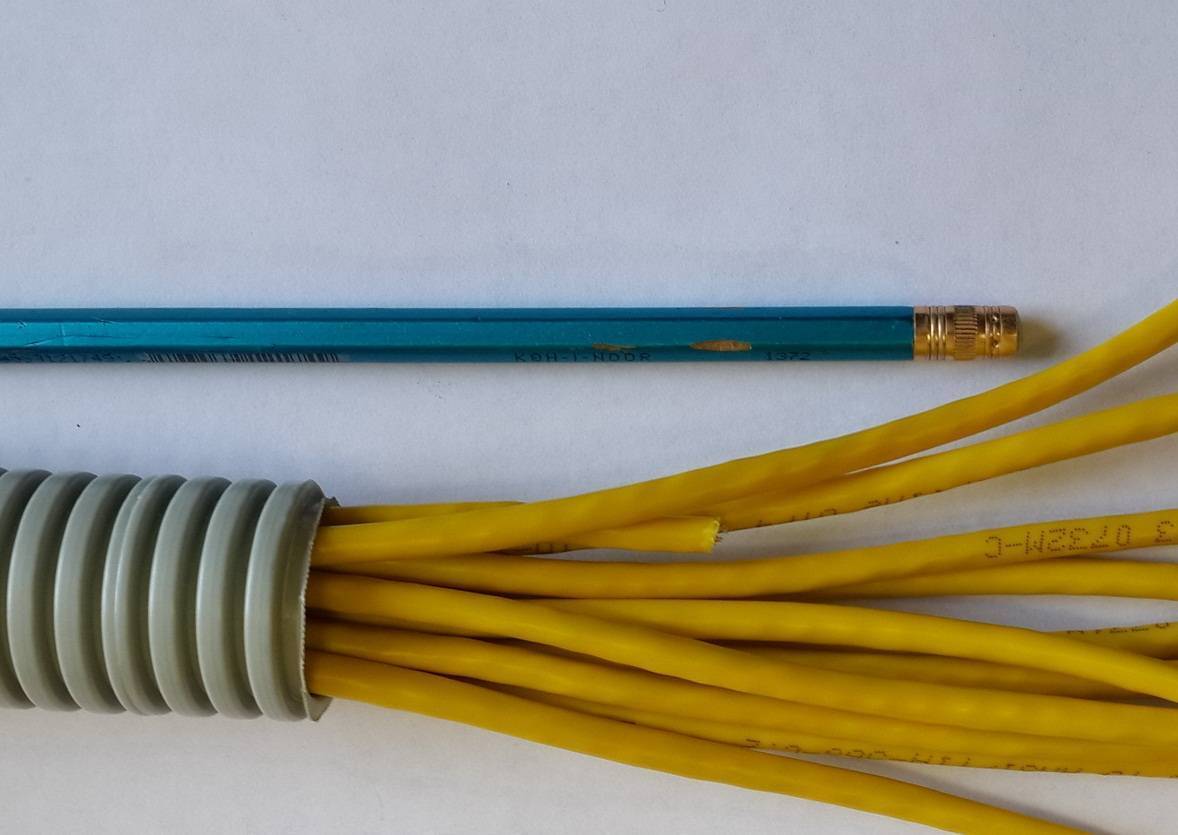

Укладка проводки в гофрорукав

В принципе, эта гофрированная труба обладает достаточной жесткостью, чтобы защитить уложенный в нее провод от механических повреждений. Более того, она отличается большой гибкостью. Что обеспечивает большое удобство ее укладки.

Однако внешний вид этого изделия особым изяществом не отличается. Поэтому гофрорукав практически всегда нуждается в дополнительном декорировании. Если, конечно, он уложен где-то на виду. Но чаще всего им пользуются в каких-то укромных местах.

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Для фиксации гофрорукавов, как правило, используют специальные клипсы.

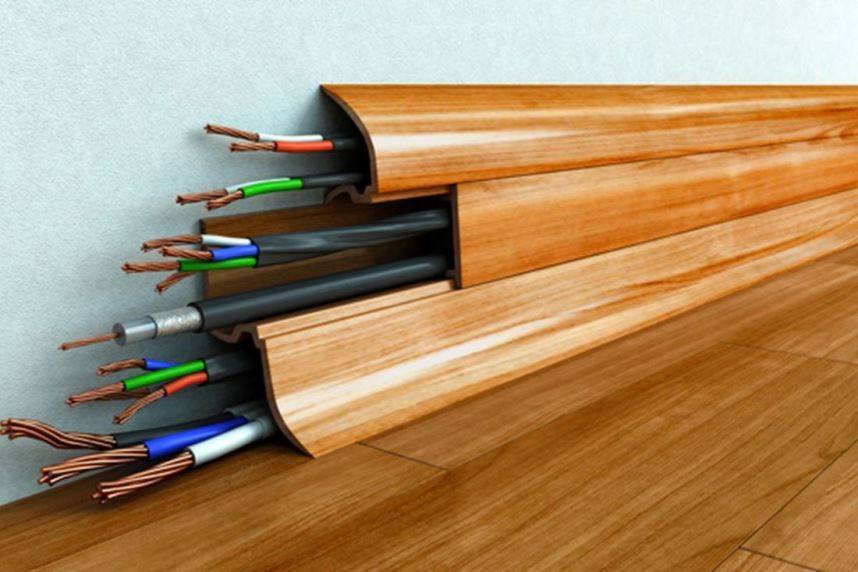

Проводка в плинтусе

В принципе, данный способ укладки проводки также довольно распространен. Как и использование кабель-каналов.

Если вы решите воспользоваться данным способом, то должны покупать такой плинтус, в котором предусмотрен соответствующий канал. Наиболее распространенными являются пластмассовые изделия. В них такой канал имеется, в принципе, практически всегда.

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Даже если в плинтусную рейку будет закладываться проводка, устанавливается она совершенно обычно. Какие-либо особенности установки отсутствуют.

Итак, если штробление по каким-то причинам не подходит для вас, вы всегда сможете уложить электрическую проводку аккуратно и совершенно безопасно. Для этого вы можете воспользоваться одним из способов, описанных в нашей статье.

Процесс штробления с разными инструментами

Прокладываю электрику, стены не штроблю, а выглядит аккуратноТеперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

  1. сперва выполните небольшие углубления по краям предполагаемой штробы;
  2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
  3. снимите верхний слой по уже отмеченной линии;
  4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
  5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
  6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.
Популярные статьи  Парники из дуг с укрывным материалом: обзор лучших моделей

Прокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратно

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор. Прокладываю электрику, стены не штроблю, а выглядит аккуратноВ отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и . Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

  1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
  2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер. Прокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратно

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво

Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено

  1. приобретите алмазный диск — без него у вас ничего не получится;
  2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
  3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления. Прокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратно

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

  • два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
  • регулируя положение кожуха, можно определить необходимую глубину штробы.

Прокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратноПрокладываю электрику, стены не штроблю, а выглядит аккуратноЕдинственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.

Болгарка УШМ

Сначала места прохождения штроб размечают, потом начинают работу.

Как сделать штробы болгаркой:

  • Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
  • Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
  • Выдолбить канавку между пропилами перфоратором.

Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.

Перфоратор

Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.

Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.

Молоток и зубило

Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.

Как сделать штробу молотком и зубилом:

  • Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
  • Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
  • Продолжить таким же образом делать штробы по всем разметкам.

Дрель

Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.

Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.

Штроборез

Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.

Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

  • Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
  • Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
  • Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
  • В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.
  • Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
  • Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
  • Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Популярные статьи  Тандыр своими руками: способы изготовления настоящей узбекской печи

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

  • Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
  • Размещайте штробы без пересечения друг с другом.
  • Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
  • Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
  • Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Прокладываю электрику, стены не штроблю, а выглядит аккуратноWatch this video on YouTube

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Прокладываю электрику, стены не штроблю, а выглядит аккуратно

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

  • Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
  • Использовать бытовой пылесос для сбора мелких частиц.
  • В месте проведения работ закрыть поверхность пленкой.
  • На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Как провести проводку в квартире своими руками?

Делаем открытую ретро-проводку своими руками

Какой лучше выбрать детектор скрытой проводки?

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить прокладку силового электрического кабеля в земле

Как закрепить провода силового кабеля на стене — все способы

Заключение

Знание того, как правильно необходимо штробить стены под проводку, безусловно, поможет вам в будущем. Ведь перепланировка электропроводки является одним из неотъемлемых атрибутов любого ремонта. А о том, как спрятать провода от телевизора вы можете узнать из статьи: «Как спрятать провода от телевизора на стене — 3 способа решения проблемы». Многие в упор недооценивают всю серьезность процесса, полагая, что для овладеть навыками штробления можно уже в процессе. Однако в этом и кроется опасность: разменной монетой за самоуверенность становится нарушенная безопасность всей квартиры. К тому же, выполняя штробление не по правилам, вы рискуете навлечь на себя праведный гнев контролирующих органов, которые обязаны следить за четкое соответствие всем общепринятым стандартам. Согласитесь, что лучше сперва вооружиться нужными знаниями и лишь затем уже успешно применять их на практике? Фото: vk.com

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
