Резцы по дереву для токарного станка: назначение и виды инструментов

Обзор видов

Резцы различаются функциональностью, конструктивной нюансировкой и прочими параметрами.

По назначению

Здесь речь идет о материалах, с которым работает резец.

  • По дереву. В маркетах их можно найти в комплектах с кольцами, гребенками, рейерами, крючками, мейселями. Резцы и механизмы вращения скрепляются.

  • По металлу. Когда нужно приварить или припаять пластину, вот тогда и говорят об оптимальном выборе для резцов. Твердые сплавы и быстрорежущие используются в таком случае чаще. Установка таких резцов возможна не только на токарные станки, но и на долбежные, строгальные, спецназначения и другие.

Резцы по дереву для токарного станка: назначение и виды инструментовРезцы по дереву для токарного станка: назначение и виды инструментов

Эта классификация невелика, здесь выбор не будет трудным.

По конструкции

Это цельные резцы, в которых стержень и головка сочленены одной системой. Или это инструмент с приварными пластинами, они очень прочно соединены с головкой. Если спайка пластин осуществлялась без технической точности, на рабочей поверхности впоследствии могут образоваться трещины. Используют такие резцы широко, потому что они подходят самым разным станками.

Резцы по дереву для токарного станка: назначение и виды инструментов

По типу обработки

Здесь резцы делят на чистовые и получистовые. У чистовых подача невысока по скорости, с болванки снимают материал с малой толщиной. Чаще всего такие инструменты представлены проходным резцом. Получистовые очень похожи на предыдущий вариант, но они по характеристикам слабее чистовых. Но использоваться они могут для тех же задач.

Резцы по дереву для токарного станка: назначение и виды инструментовРезцы по дереву для токарного станка: назначение и виды инструментов

По виду установки

Тангенциальные резцы – инструмент, который устанавливается по определенному углу, причем, любому, за исключением прямого. Измеряется это относительно оси поверхности, которая проходит операцию. И отличается инструмент сложной схемой крепежа для внутреннего точения.

Радиальный резец отличает фиксация исключительно прямого угла по поверхности, которая проходит обработку. Для промышленных целей популярный вариант. И есть у радиальной разновидности большой плюс – это упрощенная крепежная система.

Резцы по дереву для токарного станка: назначение и виды инструментовРезцы по дереву для токарного станка: назначение и виды инструментов

По типу подачи

Тут все еще проще: левыми резцами называют инструменты с правой частью резки, именно к ней повернут обрабатываемый металл. У правых же резцов слева находится часть резки, на нее повернута металлоповерхность для обработки.

Резцы по дереву для токарного станка: назначение и виды инструментовРезцы по дереву для токарного станка: назначение и виды инструментов

По креплению режущей части касательно стержня

А эта характеристика презентует 4 вида резцов. Отогнутые отличаются особой выгнутой линией, свойственной чертой для оси проекции именно верхнего положения. А боковая локализация обеспечивает прямоположение линий. Прямые резцы – те, ось проекция которых сохраняет ровную линии, причем сверху и сбоку.

У оттянутых резцов головочная часть и стержень разные по размеру, головка будет поменьше. На резцовой оси ее крепят. Детали свойственно некоторое смещение касательно оси резцов, в любую сторону. Ну а выгнутые резцы при верхней локализации связаны с проекционной осью ровной линией, боковая же проекция – с выгнутой линией.

Резцы по дереву для токарного станка: назначение и виды инструментовРезцы по дереву для токарного станка: назначение и виды инструментов

По способу обработки

И здесь немало разновидностей.

  • Подрезные. Если это станок с поперечной подачей заготовок, инструмент легко соединяется с оборудованием. Это или края разных поверхностей, или же ступенчатые элементы.

  • Проходные. Функциональны для металлообработки с оборудованием поперечной и продольной подачи. Это актуально, если подрезка относится к торцам, к цилиндрическим и конусовидным заготовкам.

  • Расточные. Нужны для сквозных, а также глухих отверстий, для углублений и выемок.

  • Круглые. Здесь форма определила название.

  • Резьбовые. Формируют резьбу внешнюю и внутреннюю, с трапециевидным сечением, а также круглым и прямоугольным. Сами изделия могут быть ровные, круглые, а также выпуклые.

Резцы по дереву для токарного станка: назначение и виды инструментовРезцы по дереву для токарного станка: назначение и виды инструментов

Какие купить токарные резцы по дереву?

Для работы на деревообрабатывающем станке лучше иметь весь необходимый набор инструментов. С этой целью лучше приобретать не одну единицу, а целый комплект элементов. Одним из популярных и востребованных вариантов является набор токарных резцов по дереву Энкор 10430. Здесь представлено восемь элементов различного профиля, которые изготовлены из быстрорежущей стали.

Конструкцию изделия составляют режущая часть, основание, деревянная рукоятка и крепежное кольцо. Режущая часть с металлическим основанием жестко и надежно закреплены в деревянную рукоятку и надежно зафиксированы при помощи кольца, которое препятствует выпадению лезвия при работе с изделием. Каждый резец оснащен удобной, длинной, покрытой лаком рукояткой, которую удобно удерживать обеими руками.

Резцы продаются в комплекте с деревянным ящиком, который оснащен гнездами под каждый элемент. Лезвия изделий изготовлены из высокопрочной стали, которая проявляет повышенную стойкость к износу, и может длительное время оставаться без заточки. Инструмент позволяет обрабатывать заготовку из любой породы дерева, независимо от твердости древесины. Качественная заточка лезвия позволяет выполнять обработку изделия любой формы. При использовании данных резцов производительность труда повышается, что связано с возможностью увеличения скорости вращения шпинделя без опосения за образование сколов и зазубрин. Купить резцы для токарного станка по дереву можно за 4600 руб.

Резцы по дереву для токарного станка: назначение и виды инструментов

Токарные резцы Энкор HSS имеют в наборе оснастку различного профиля, изготовлены из быстрорежущей стали

Еще одним хорошим вариантом является набор резцов для токарного станка JET 19500118. Материалом изготовления лезвий служит высококачественная инструментальная сталь HSS. В набор входи 6 резцов: желобчатый, полукруглый, желобчатый удлиненный, плоский, отрезной и косой. Стоимость набора составляет 7000 руб.

Хорошо себя зарекомендовали режущие инструменты для токарного станка по дереву HSS NAREX. Лезвие выполнено из быстрорежущей стали высокого качества HSS, которая закаленная до твердости HRC 64. В комплект могут входить отрезные, полукруглые и косые изделия. Стоимость набора из пяти элементов составляет 7500 руб.

Немецкая компания KIRSCHEN является одним из ведущих производителей инструментов, которые предназначены для обработки древесины. В каталогах представлен широкий ассортимент различных видов стамесок и токарных резцов по дереву, которые отличаются удобной и надежной конструкцией. Лезвия изготавливаются из специальной высокоуглеродистой стали. Инструмент может быть использован для мягких и твердых пород древесины. Набор резцов или стамесок по дереву для станка токарного можно приобрести в среднем за 10000 руб.

Резцы по дереву для токарного станка: назначение и виды инструментов

Набор резцов для токарного станка JET выполнен из качественной стали, а также имеет твердосплавные вставки

Каждый начинающий и опытный мастер по обработке дерева должен иметь в своем арсенале необходимый набор режущих элементов. Прежде чем приобрести резцы по дереву, следует ознакомиться с характеристиками изделий и выбрать наиболее приемлемый вариант, который может быть эффективно использован для конкретной задачи.

Статья по теме:

§ 19. Виды и назначение токарных резцов

Для токарной обработки металлов применяют специальные инструменты — токарные резцы. Их изготовляют из сталей и сплавов, имеющих твердость, значительно превышающую твердость обрабатываемого материала. Рабочая часть резцов, как pi у многих других режущих инструментов, имеет форму клина (рис. 65).

Рис. 65. Схема процесса точения (а): 1 — обрабатываемая поверхность; 2 — обработанная поверхность; 3 — резец; основные углы режущей части резца (б): γ — передний угол; α — задний угол; β — угол заострения резца; δ — угол резания

Популярные статьи  Каркасный гараж из дерева и профиля своими руками: чертежи, пошаговая инструкция с фото и видео

Токарные резцы отличаются один от другого по конструкции, но все они имеют державку и режущую часть (рис. 66). Державка служит для закрепления резца в резцедержателе, режущая часть непосредственно участвует в процессе резания. На режущей части имеются передняя и две задние поверхности, главная и вспомогательная режущие кромки и вершина резца. Главная режущая кромка выполняет основную работу резания.

Рис. 66. Элементы резца: 1 — главная задняя поверхность; 2 — вспомогательная задняя поверхность; 3 — вершина резца; 4 — вспомогательная режущая кромка; 5 — передняя поверхность; 6 — главная режущая кромка

Важными характеристиками токарного резца являются основные утлы его режущей части.

Главный задний угол α (альфа). Увеличение данного угла уменьшает трение задней поверхности резца о поверхность заготовки.

Передний угол γ (гамма) влияет на процесс резания, легкость схода стружки, качество обработанной поверхности.

Угол заострения β (бета). Чем меньше угол заострения, тем легче резец входит в металл и отделяет стружку с меньшим усилием. Однако при уменьшении угла заострения снижается прочность резца, и он быстрее затупляется и ломается.

Угол резания δ (дельта). δ = α + β. Токарные резцы подразделяют по направлению подачи (правые и левые), конструкции головки (прямые и отогнутые), способу изготовления (цельные, сборные и составные), сечению державки (прямоугольные, круглые и квадратные), виду обработки (проходные, подрезные, отрезные, прорезные, расточные, фасонные, резьбонарезные). На рисунке 67 схематично показаны некоторые виды резцов.

Рис. 67. Токарные резцы: а — проходной прямой; б — проходной отогнутый; в — проходной упорный; г — подрезной; д — отрезной; е — фасонный; ж — резьбовой; з — проходной расточной

Проходные резцы (рис. 67, а, б) предназначены в основном для обтачивания наружных цилиндрических и конических поверхностей заготовок, проходной упорный резец (рис. 67, в) — для обработки уступов. Торцы заготовок обрабатывают подрезными резцами (рис. 67, г), а отрезают заготовки — отрезными (рис. 67, д). Резьбовыми резцами (рис. 67, ж) нарезают наружную и внутреннюю резьбу, а расточными (рис. 67, з) — растачивают отверстия. Для обработки фасонных поверхностей применяют фасонные резцы (рис. 67, е).

Следует помнить, что токарные резцы, как и любой другой инструмент, нельзя использовать не по назначению, бросать, хранить «навалом». Нельзя допускать значительного затупления инструмента.

Практическая работа № 19

Ознакомление с токарными резцами

  1. Рассмотрите несколько различных токарных резцов.

  2. Определите их виды и назначение.

  3. Измерьте с помощью угломера основные углы режущей части одного из резцов и запишите результаты измерений в таблицу.

Новые слова и понятия

Токарные резцы, державка и режущая часть резца, основные углы режущей части резца: главный задний, передний, заострения, резания.

Проверяем свои знания

  1. Каким инструментом обрабатывают детали на токарных станках?
  2. Из каких основных частей состоит токарный резец?
  3. Какие поверхности и кромки имеет режущая часть резца?
  4. Назовите основные углы режущей части резца.
  5. Что общего между токарным резцом, зубилом, сверлом, ножовкой?
  6. Назовите основные виды токарных резцов.
  7. Какие работы можно выполнять проходными резцами?

Как самостоятельно изготовить токарные резцы по дереву

Самодельные токарные резцы по дереву являются для мастеров чем-то вроде талисмана. Поэтому они предпочитают изготавливать рабочие инструменты своими руками, а не приобретать в обычном магазине. Хотя купленые, вполне отвечают своим требованиям, техническим характеристикам и технике безопасного труда.

Резцы по дереву для токарного станка: назначение и виды инструментов

Самодельные резцы

Сделать рейер и мейсель самому не сложно. Для их изготовления своими руками, самим подходящим материалом будут напильники и рашпили уже «отжившими» своё. Этот списанный инструмент обладает необходимыми размерами, прочностью, качеством материала, маркой стали. С помощью заточного станка напильнику придаётся необходимая форма в части лезвия и хвостовика. Потом набивается выточенная ручка с крепёжным кольцом. И всё, инструмент для изготовления токарных изделий из дерева готов.

Чтобы изготовить токарные резцы по дереву, можно использовать, кроме напильников и рашпилей, в качестве материала, автомобильные рессоры или прутки арматуры. Они обладают необходимой твёрдостью. Но после изготовления инструмента своими руками, нужно быть предельно осторожным. Его испытания необходимо проводить на мягких породах дерева (липа, тополь), после чего надо провести осмотр лезвия на отсутствие сколов и трещин. И только после такой проверки токарные инструмент, сделанный своими руками, можно эксплуатировать при работе с более твёрдой древесиной (берёза, дуб, бук).

Видео про самодельные резцы

При самостоятельном изготовлении режущего инструмента нужно помнить:

  • чем короче рабочая часть, тем труднее, неудобнее удерживать его при точении. Длина тела должна обеспечивать полноценный захват кистью руки, плюс упор на подлокотник, плюс расстояние от подлокотника к заготовке, плюс запас на износ и затачивание. Поэтому первоначальная длина рабочей части должна быть не меньше 20 см, но и размер, превышающий 40 см, вызовет неудобство в работе. Оптимальная длина должна составлять 20 – 30 см;
  • чем короче хвостовик, тем большая возможность, что его может вырвать из рукоятки. Поэтому, когда режущий инструмент изготавливают из напильников или рашпилей, то хвостовики удлиняют в 1,5 – 2 раза;
  • чем тоньше и уже будет рабочая часть инструмента, тем большая вероятность его повреждения заготовкой в процессе обтачивания. Поэтому, при начальных стадиях обработки, когда заготовка ещё не имеет абсолютной цилиндрической формы и возникает биение по лезвию, а также при больших диаметрах, когда сила резания имеет большое значение, необходимо пользоваться резцами с достаточной толщиной.
  • токарные резцы по дереву должны иметь рукоятку не короче 25 см. Если она будет намного меньше, то в процессе точения инструмент тяжело будет удерживать в руках, не говоря уже о качестве выполняемой работы.

Разновидности резцов, которые используются для станков по дереву

Существует несколько видов резцов, которые можно найти в любом магазине и рынке:

  • Стамески. Они оснащены лезвием специальной заточки и формы, чтобы вытачивать гладкие поверхности. Имеются также стамески с накатным роликом для придания заготовке рифленности.
  • Скребки. Чаще всего они достаточно ровные или немного изогнутые резцы, чтобы скоблить дерево цилиндрической или плоской формы. При помощи такого инструмента можно выполнять черновую обработку древесины;
  • Отрезные резцы имеют лезвия в форме ложки, помогающие создавать чашки и другие конструкции полукруглой формы;
  • Косые резцы, желобчатые стамески, вогнутые зубила и полукруглые резцы.

Чем выпиливать заготовки

Резцы по дереву для токарного станка: назначение и виды инструментов

  • продольные;
  • поперечные;
  • универсальные.

К примеру, если говорить о пилах, которые рассчитаны на поперечное выпиливание, то в их конструкции предусмотрены острые зубья треугольной формы, причем все они имеют две грани для правой и левой резьбы. Особенностью пил, предназначенных для продольного пиления, является наличие зубьев, выполненных в форме долота. Использование подобной формы дает возможность удерживать зубьям между собой опилки, извлекая их из тела древесины.

Популярные статьи  Шторы в спальню: эстетичность, функциональность и соответствие стилю

Что касается пил универсального назначения, то их зубцы выполнены в виде прямого угла. За счет своего строения они могут резать волокна в любом направлении — поперечном, продольном, наклонном.

Разновидности пил

Все предлагаемые на сегодня пилы могут быть классифицированы на несколько видов:

  • простые;
  • ножовки;
  • одноручные.

В рамках механических пил можно выделить несколько подвидов:

  • ленточные;
  • двуручные;
  • бензиномоторные;
  • циркульные.

Чаще всего при выпиливании заготовки используют поперечные пилы. Если возникает необходимость в раскряживании, то выбор останавливают на одноручных или двуручных инструментах. Для обработки обычно применяются ножовки циркульного или лучкового типа. Чтобы выполнить грубую обработку древесины, отдают предпочтение пилам, имеющим большие резцы. Чтобы наиболее качественно выполнить точную обработку, эффективно использовать инструменты, оснащенные мелкими зубцами.

Заточка резцов своими руками

Качество получаемой поверхности и её конфигурация зависит от правильной заточки применяемого инструмента. Окончательную заточку (доводку) режущей кромки токарного резца необходимо производить не только для инструмента, изготовленного самостоятельно или бывшие в эксплуатации, но и нового. Операцию заточки необходимо производить в следующих случаях:

  • после приобретения, если нет уверенности в качестве этого инструмента;
  • в результате длительного использования;
  • снижения качества получаемой поверхности и точности обрабатываемых деталей;
  • после длительного хранения (особенно в неблагоприятных условиях).

При проведении этой операции необходимо не только добиться остроты режущей кромки, но выполнить все требования по её наклону и требуемым углам. Заточка резцов для токарного станка по дереву предполагает строгое соблюдение всей последовательности операции. Профессионалы советуют производить составление технологической карты перед проведением заточки. В ней необходимо указать все требуемые углы затачиваемого инструмента. Однако, опытные столяры советуют делать поправки на квалификацию работника. При недостаточном опыте следует уменьшить угол заточки до 30 градусов. При повышении квалификации можно довести величину угла до 45 градусов. Это позволит качественно обрабатывать твёрдые породы дерева. Острый угол заточки требует постоянной проверки и периодической доводки.Определить плоскость, от которой необходимо производить их отсчёт.

Резцы по дереву для токарного станка: назначение и виды инструментов

Для качественной подготовки режущей грани по дереву потребуется следующий инструмент:

  • точильный станок с абразивным кругом, зерно которого находится в интервале от 25 до 40 с твёрдостью СМ-1;
  • при отсутствии станка можно воспользоваться бытовой шлифовальной машинкой с использованием соответствующих обточных кругов;
  • доводку после механической заточки следует произвести с помощью мелких напильников или надфилей (это поможет более точно обработать режущую кромку и получить её необходимую форму.

Окончательную доводку целесообразно производить с использованием заточного бруска. По завершении операции заточки каждый резец должен быть тщательно протёрт сухой ветошью. Это позволит удалить остатки машинного масла, прилипшей стружки и грязи, предотвратив снижение качества обрабатываемой поверхности.

Как сделать своими руками резцы по дереву для токарного станка

Многие мастера предпочитают не приобретать резцы в магазине, а изготовить инструменты для резьбы по дереву своими руками. Изготовить мейсер и рейер несложно. Для этого можно воспользоваться отработанным материалом в виде напильников и рашпилов. Данные изделия имеют необходимые размеры, прочность, качество материала и марку стали. Для придания напильнику необходимой формы используется заточной станок. Затем на изделие набивается выточенная ручка, оснащенная крепежным кольцом.

Резцы по дереву для токарного станка: назначение и виды инструментов

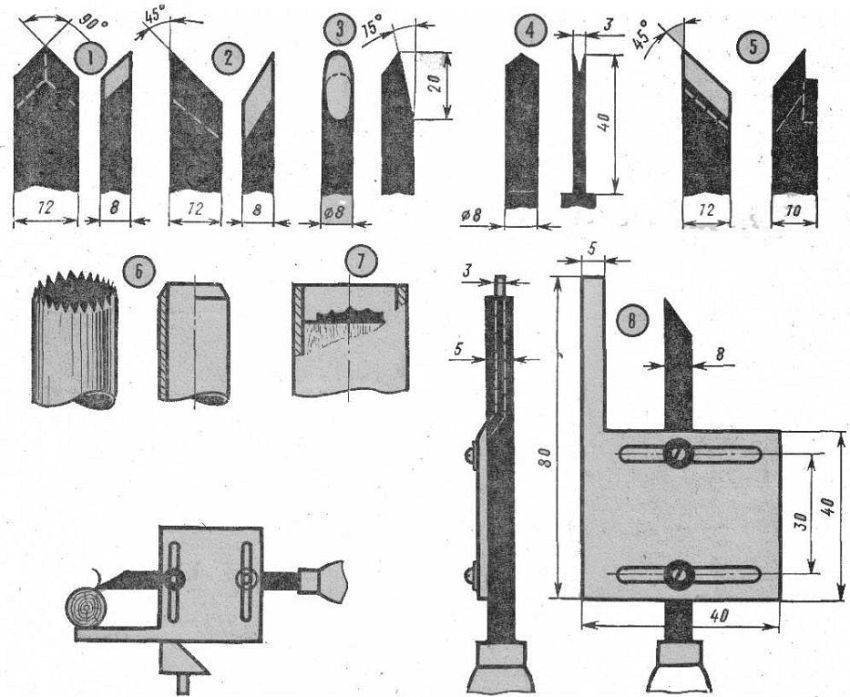

Самодельные токарные резцы по обработке древесины: 1 — для глубокой обработки, 2 — для чистой обработки, 3— фасонного точения, 6 —отрезной, 5— расточной, 6 — для точения шариков, 7— для торцевого фасонного точения, 8 — резец с ограничителем

Своими руками резцы по дереву можно сделать из автомобильных рессор или прутков арматуры. Эти материалы имеют необходимую твердость. Однако с данным инструментом необходимо быть предельно осторожным при дальнейшей его эксплуатации. Испытание следует проводить вначале на мягких породах древесины типа тополя или липы. Далее проводится визуальный осмотр инструмента на наличие трещин и сколов. Если они отсутствуют, тогда выполненные своими руками резцы по дереву для токарного станка можно использовать для твердых пород древесины.

При изготовлении инструмента для работы с деревом важно соблюдать определенные рекомендации. Выбор длины тела должен быть основан на возможности полноценного его захвата кистью руки, упора на подлокотник

Здесь также следует учитывать расстояние между подлокотником и заготовкой и запас на затачивание и износ. Оптимальной считается длина от 20 до 30 см. Длина хвостовика должна быть рассчитана таким образом, чтобы исключить вероятность его вырывания из рукоятки.

Полезный совет! Если для изготовления резцов используется напильники или рашпили, длина хвостовика должна быть увеличена в 1,5-2 раза.

Резцы по дереву для токарного станка: назначение и виды инструментов

Каждый человек сможет изготовить самодельные резцы, которые станут незаменимым помощником для обработки поверхностей

Толщина рабочей части инструмента должна рассчитываться с учетом того, чтобы не допустить в процессе обтачивания заготовки его повреждения

Поэтому данное значение должно быть максимальным, что особенно важно для заготовок большого диаметра. Рукоятка резца должна быть не менее 25 см

Если это значение будет меньше, то при выполнении процесса точения инструмент будет тяжело держать в руках, что негативно повлияет на качество работы. Более подробно изучить процесс, как сделать резец по дереву своими руками можно на специализированных сайтах в сети интернет.

Разновидности резцов

Конструктивно резцы токарные разделяются на основные виды:

  • прямые – приспособления с рабочим элементом и держателем, находящимися на одной или 2-х параллельных осях;
  • отогнутые – рабочая головка отогнута от оси держателя (заметно сверху);
  • изогнутые – с державкой, имеющей изогнутую форму (определяется сбоку);
  • оттянутые – державка в ширину не превышает рабочую часть.

По назначению:

  • резьбонарезные (нарезание резьбы наружной, внутренней);
  • подрезные (подрезание уступов, выполнение торцевания);
  • расточные (расточка отверстий);
  • отрезные (отрезание заготовок, создание узких канавок);
  • проходные (проточка заготовок параллельно оси вращения);
  • фасонные (операции индивидуального характера);
  • прорезные (прорезание канавок);
  • универсальные.

По виду установки:

  • радиальные (устанавливаются перпендикулярно к оси детали);
  • тангенциальные (устанавливаются вдоль оси резца).

Как установить на станке

Для получения надлежащего качества и точности обработки необходим правильный монтаж резца. Также ошибки при установке способствуют быстрому износу режущей кромки.

Устанавливается инструмент в резцедержатель строго по центру. Для корректировки его по высоте в арсенале токаря должны быть металлические пластины толщиной от 1 до 4-5 мм. Установка ниже центра приводит к выталкиванию детали, что опасно и для инструмента, и для работника. Если режущая кромка завышена, она перегревается и быстро изнашивается.

При установке режущего инструмента нужно придерживаться простых правил:

  1. Протереть опорную поверхность резцедержателя.
  2. Фиксировать инструмент минимум двумя болтами.
  3. Вылет головки не должен превышать 1,5 высоты державки.
  4. При черновой обработке допускается завышение режущей кромки на 0,3-1 мм.
Популярные статьи  Рейтинг шуруповертов: лучший помощник в выборе подходящей модели

Резцы по дереву для токарного станка: назначение и виды инструментов

После установки инструмента нужно снять пробную стружку. Если поверхность получается ровная и гладкая, стружка не наматывается на резец — можно приступать к работе.

Важно!

Не допускается использование более трех прокладок. Также они не должны выступать за пределы резцедержателя.

Виды резцов для токарного станка и их назначение

При описании видов токарного инструмента обычно применяют несколько классифицирующих признаков. По конструктивному исполнению он делится на две разновидности: цельный и сборный. В первом случае все изделие выполнено в виде монолитного бруска металла. А во втором в роли лезвия выступают съемные или паяные твердосплавные пластинки. По технологическому назначению токарные резцы делят на специальные, которые используют для обработки различных профилей и резьбонарезания, и изделия общего назначения, применяемые для наружного и внутреннего точения, отрезки и торцевой подрезки. Еще один различительный признак токарного инструмента — это конфигурация режущей части, которая зависит от его режимов эксплуатации и вида токарных работ. Для токарной обработки труднодоступных мест обычно используют изогнутый резец, имеющий несколько разновидностей, отличающихся длиной режущей части, формой изгиба, заточкой и назначением (петушковые, отогнутые, обратные резцы и прочие).

Еще один вариант классификации — это деление токарного инструмента по принципу чистоты обработки. Здесь обычно выделяют два класса: черновой и чистовой. Первый предназначен для обдирочных работ или предварительной токарной обработки, а второй — для финишных операций. Если черновой инструмент, за редким исключением, довольно однотипен, то среди чистового существует ряд разновидностей с собственными названиями. В качестве примера можно привести лопаточный и радиусный резцы с дугообразным лезвием, назначением которых является точное чистовое точение. Еще один отдельный вид — это алмазный резец, применяемый для токарных работ по сверхтвердым материалам. Ни на что не похожую конструкцию имеет чашечный токарный резец с круговой режущей поверхностью, который может работать долгое время без переточки.

Отдельной категорией резцовых изделий для токарных станков являются строгальные резцы. При токарных операциях с их использованием подача осуществляется на неподвижную деталь. При этом припуск не срезается, как при вращении, а удаляется строганием. В такой конфигурации токарный станок выполняет ту же функцию, что строгальный или долбежный.

Прямые проходные

Используются для наружной обработки заготовок из стали.

Резец токарный проходной с частью, закрепляемой в суппорте квадратного сечения. Используется при проведении особых штучных операций.

Отогнутые проходные

Специальная оснастка, у которой рабочая часть согнута в левую или правую сторону. Применяются для торцевания деталей. С их помощью удобно снимать фаски.

Упорные проходные

Приспособления бывают с прямым и отогнутым рабочим элементом. Предназначены для работы с деталями цилиндрической формы. Форма плюс правильная заточка позволяют быстро снимать большинство излишков с рабочей поверхности заготовки.

Отогнутые подрезные

Представляют собой оснастку похожую на проходную. Однако, есть различие по форме режущей кромки. Она треугольная, что позволяет делать более качественную обработку.

Резьбовые

Создают резьбу снаружи и внутри, с сечением в форме трапеции, прямоугольников и кругов. Изделия бывают ровными и выпуклыми, круглыми.

Для наружной резьбы

Выполняются из прочных сплавов (закаленная сталь, металлокерамика), копьевидной формы, позволяющей наносить метрические и другие винтовые спиральные линии нужной глубины. Выпускаются в трех наиболее распространенных размерах: 25 на 16, 16 на 10 и 32 на 20 мм (последние отличаются сравнительной редкостью использования).

Для внутренней резьбы

Актуальны только для тех деталей, у которых есть технологические отверстия большого сечения. Главная конструктивная особенность – наличие змеевидной головки

Державки могут похвастаться значительной длинной, необходимой для глубокого и осторожного проникновения инструмента внутрь зафиксированной заготовки в процессе выполнения операции. Подходят только для того оборудования, которое оснащено «гитарой»

Их габариты, в миллиметрах:

  • 16 х 16 х 150;
  • 20 х 20 х 200;
  • 25 х 25 х 300.

Сборные

Рабочая часть резца 1, в которую посажен штифт 3, на него надевают твердосплавную пластинку 2. Закрепляется клином 5 и винтом 4. Так она надёжно зажимается в корпусе резца.

Пластинки выпускают 3-х, 4-х, 5 и 6-гранные. Преимущества: сокращается время на обработку детали, хороший отвод стружки. Вместо заточки, делают поворот пластинки.

Пластинки дешевле целого резца. Можно ставить на одну державку по очереди пластины из разных сплавов. Оптимальны в чистовом точении.

Как установить резец на станке

Токарный инструмент крепится на каретке подвижного суппорта с помощью одинарного или многопозиционного резцедержателя. Чтобы правильно установить резец, его необходимо точно выверить относительно главной оси станка в перпендикулярном и параллельном направлениях. Режущая кромка большинства токарных резцов должна находиться строго напротив оси вращения, что требует настройки инструмента по высоте. Для этого обычно используют пластины из мягкой стали разной толщины, которые подкладывают под его основание. Важным условием установки также является жесткая фиксация резца, поэтому он должен зажиматься без люфтов и зазоров.

МАТЕРИАЛ КЛИНКА

Индустриальный прогресс в наши дни движется семимильными шагами. И то, что ещё 10-20 лет назад считалось оригинальными технологиями, сегодня является обычной практикой. Современные металлы, применяемые в деревообработке, были недоступны не только дедам, но даже отцам. В настоящее время я рекомендую к приобретению резцы исключительно из быстрорежущей стали (международное обозначение — HSS).

Я работал с резцами многих производителей, но, в конце концов, остановился на резцах от английских компаний Crown Hand Tools и Robert Sorby. Их износостойкость превосходит аналогичные резцы по форме из углеродистой стали более чем в 6 раз. Это даёт возможность больше времени уделять именно токарному делу, не отвлекаясь на постоянную заточку инструмента

Особенно это важно, если вы работаете с твёрдыми и экзотическими породами дерева. Позвольте токарным инструментам предков занять достойное место в музее, а не на вашем рабочем месте

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
