Насосная станция для частного дома: водоснабжение загородного участка

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его главная цель – это предотвратить утечку.

Для того, чтобы система постоянно работала, она должна всегда быть заполнена водой. Обратный клапан предотвращает отток воды из системы, пропуская воду только в одном направлении.

Состоит такой элемент из пружины и запирающего элемента, которые располагаются в цилиндре. Как правило, такой элемент размещают или на участке перед станцией, или на входе всасывающей трубы. Наличие обратного клапана позволяет перед каждой работой станции не заполнять ее водой.

Устанавливать обратный клапан лучше в вертикальное положение (стрелка, что находится на корпусе, должна показывать вверх). Это позволит увеличить срок эксплуатации элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе работы на его стенках будут оседать загрязнения, что может привести к засорению.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.

Насосная станция для частного дома: водоснабжение загородного участка
Монтаж устройства с большим баком в скважине Источник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.

Модель с внешним эжектором Источник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.

Погружной насос Источник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

Варианты гидроаккумуляторов Источник moikolodets.ru

Виды оборудования

Такие насосные агрегаты используют в тех случаях, когда подача воды идет от колодца или скважины.

Делятся на два типа:

  • автоматические;
  • самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

  1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
  2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
  3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Основные технические характеристики и параметры

Чтобы организовать бесперебойное водоснабжение и, в то же время, не переплачивать за излишне мощный агрегат, следует учитывать следующие характеристики:

  • Мощность
  • Производительность
  • Предельная глубина забора
  • Объём гидроаккумулятора

Выше приведённые характеристики напрямую связаны со следующими параметрами:

Мнение эксперта
Кузнецов Василий Степанович

Для приблизительного расчёта можно считать, что при принятии душа или поливе огорода расходуется около 12 л воды в минуту, в других целях – примерно 4 л в минуту. Эти данные помогут определить минимально необходимую производительность.

Мощность станции

Мощность бытовых устройств различных моделей лежит в пределах от 0,5 до 1,5 кВт. Это позволяет выбрать наиболее оптимальный вариант. Чем больше глубина водозабора и расстояние до него, тем большую мощность должна иметь станция.

Производительность

Производительностью называют объём воды, который станция способна подать потребителю за один час работы. Этот параметр варьируется от 2 до 6 тыс. л в час. Чем больше предполагаемое водопотребление (большое число потребителей, полив садово-огородных культур и т.п.), тем большая производительность потребуется от станции.

Стоит обратить внимание на такие характеристики насосных станций как: мощность, производительность, объём накопительного бака, системы защиты и управления

Объём накопительного бака

В среднем, объём бака может составлять от 5 до 100 литров. Минимально необходимая величина зависит от объёма водопотребления. Учитывая, что этот параметр не сильно влияет на цену устройства, при прочих равных условиях лучше выбрать станцию с большим объёмом бака. Это сбережёт ресурс электродвигателя, который будет реже включаться и отключаться, обеспечит водоснабжение при кратковременном падении уровня воды в источнике.

Системы защиты

Многие модели насосных станций снабжены автоматическими устройствами принудительного отключения при отсутствии воды на входном патрубке. Это приводит к удорожанию устройств, но уберегает двигатель от перегрева и продляет его ресурс.

Системы управления

Различают автоматический и ручной способы управления. Вручную, как правило, управляются недорогие маломощные модели. Во многих случаях имеется возможность дистанционного управления. Высокопроизводительные системы в большинстве случаев имеют автоматическое управление.

Как устроена насосная станция?

Уровень комфорта в загородном доме в немалой степени определяется наличием профессионально отлаженной системы водоснабжения, основным компонентом которой относится насосная станция.

Строение приборов, участвующих в организации подачи воды, необходимо знать в любом случае. Пригодится, если вы самостоятельно прокладываете водопровод или поручаете монтажные работы профессионалам.

Зная принцип работы отдельных элементов системы, в случае аварии или при выходе из строя одного из устройств, вы сможете самостоятельно, а главное, быстро произвести ремонт насосной станции или замену.

Итак, важнейшими составляющими частями схемы водоснабжения с применением насосной станции являются следующие:

  • устройство для водозабора с фильтром;
  • обратный клапан, предотвращающий движение воды в обратном направлении;
  • всасывающая магистраль – труба, ведущая к насосу;
  • реле давления для регулировки подачи воды;
  • манометр, показывающий точные параметры;
  • гидроаккумулятор – автоматический накопитель;
  • электродвигатель.

Вместо гидроаккумулятора, более современного и практичного устройства, иногда используют накопительный бак, имеющий несколько минусов (слабая сила напора, неудобный монтаж и др.).

На схеме показан один из способов установки безнапорного накопительного бака и гидрофора, способного регулировать давление и уровень воды в системе

Однако сейчас, когда в магазинах появилось множество современных недорогих моделей с гидроаккумулятором, смысла самостоятельной сборки системы с накопительным баком нет.

Если вы все же решили приобрести емкость для набора воды, постарайтесь учесть следующие нюансы:

  • Резервную емкость устанавливают на максимально высоком участке (например, на чердаке), чтобы создать необходимый напор.
  • Объем бака должен быть таким, чтобы сохранялся запас на 2-3 дня в случае выхода из строя насосного оборудования (но не более 250 л, иначе возможно накопление осадка).
  • Основание для монтажа емкости необходимо усилить балками, плитами, дополнительными перекрытиями.

Резервный накопительный бак, как и мембранное оборудование (гидроаккумулятор), следует оснастить фильтром. Кроме того, обязательна установка страховочного патрубка для отвода излишков воды. Шланг, соединенный с патрубком, выводят в дренажную систему или опускают в емкости, предназначенные для хранения поливочной воды.

Стандартная схема устройства насосной станции с обозначением основных элементов: обратного клапана, реле давления, манометра, напорного трубопровода; красная стрелка указывает на гидроаккумулятор

Популярные статьи  Оптимизация дровяной или электрической системы отопления – рассчитываем объем теплоаккумулятора

Принцип работы насосной станции цикличен. Как только снижается запас воды в системе, включается насос и начинает качать воду, заполняя систему.

При достижении давления необходимого уровня срабатывает реле давления и отключает насос. Настройки реле необходимо выставить перед началом работы оборудования – они зависят от объема бака и характеристик насоса.

Рейтинг насосов, повышающих давление в водопроводе на даче

Насосные станции бытового назначения представлены на рынке отечественными и зарубежными производителями. Различия между ними заключаются в функциональном наполнении, гарантийных сроках, материалах, из которых выполнены детали и ценах.

Таблица цен (средние показатели):

Модель устройства Страна производитель Цена, рублей
Wilo HMP 603 1 Германия 29000
Wilo FMP303 EM/2 Германия 14260
Wilo FWJ-202-EM/2 Германия 7810
Quattro Elementi Automatico 801 Китай 6000
NeoClima GP 600/20 N Россия/Китай 5600
AL-KO HWF 1000 Германия 6200
VMtec Altera Auto 5/5 Германия 27000
VMtec Altera Auto 9/4 Германия 29800
Pedrollo JСRm 15М-24 CL Италия 14500
Pedrollo JСRm 1В-24 CL Италия 12000
GARDENA 3000/4 Германия 9990
Керхер BP 7 Home & Garden серии Ecologic Германия 16300
Керхер BP 4 Home & Garden серии Ecologic Германия 11690
Jeelex Джамбо 70/50 Н-50 Н Дом Россия 14000
Jeelex Джамбо 50/28 Ч-24 Россия 3950
Jeelex Водомет ПРОФ 55/75 Дом Россия 19900

Многие модели систем отечественного производства могут создать серьезную конкуренцию европейским станциям с более высокой стоимостью. Правильный выбор параметров позволит приобрести эффективное оборудование.

Особенности насоса для увеличения давления в водопроводе от торговой марки NeoClima

Модель насоса GP 600/20 N от брендового производителя NeoClima удобна и проста в эксплуатации.

Насосная станция для частного дома: водоснабжение загородного участка

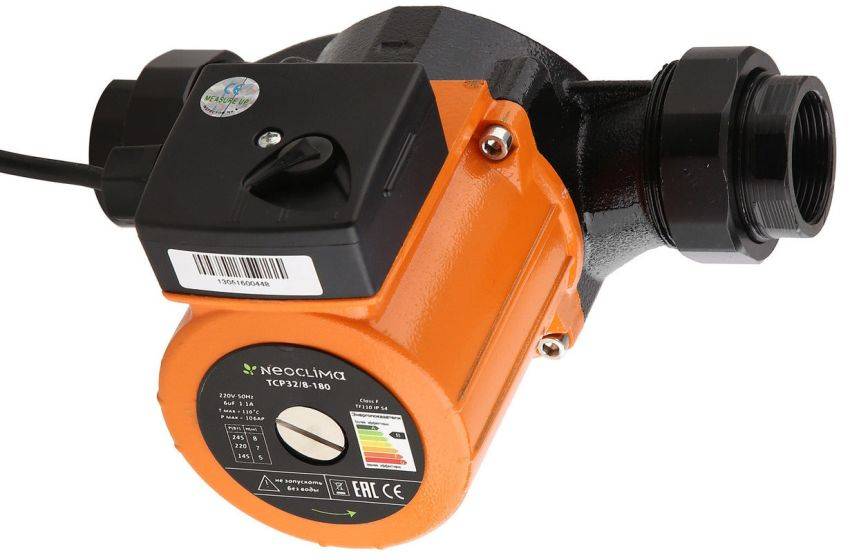

Поверхностный циркуляционный насос NeoClima TCP 32/8-180

Агрегат подходит для организации водоснабжения из колодца. Установка конструкции выгодна для владельцев территорий, где нет возможности выполнить скважину. Материалом для изготовления рабочей камеры и напорной части послужила нержавеющая сталь, поэтому риск возникновения коррозии минимален. Станция может обеспечивать подачу воды для различных нужд (готовка, стирка). Нуждается в монтаже обратного клапана. Мощность – 600 Вт.

Недостаток модели заключается в ее конструкционной недоработке. Сетевой провод имеет короткую длину, а шланг, соединяющий бак и насос, очень тонкий.

Краткая характеристика:

Параметры Показатели
Тип устройства Поверхностное
Максимальный КПД 3 м?/час
Глубина забора 8 м
Напор жидкости 35 м
Объем накопительного резервуара 20 л

Включение насоса происходит часто. Конструкция достаточно надежна, чтобы на протяжении длительного срока осуществлять эффективную работу без поломок.

Обзор насосной станции от компании AL-KO

В схеме подключения в частном доме насосной станции AL-KO HWF 1000 есть свои преимущества.

За счет дополнительной комплектации эта система обеспечивает повышенный комфорт:

  • грубый фильтр выполняет очистку жидкости от листьев, частиц песка и прочих загрязнений;
  • обратный клапан препятствует снижению давления;
  • система «сухой ход» выключает насос при отсутствии воды.

Насосная станция для частного дома: водоснабжение загородного участка

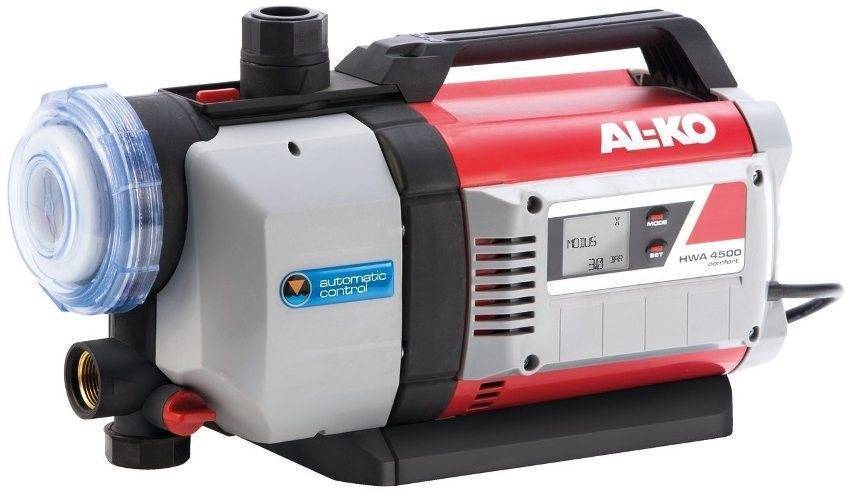

Насосная станция AL-KO HWA 4500 Comfort с производительностью 4500 л/час

Гидроаккумулятор изготовлен из современного материала – пенопропилена. Несмотря на кажущуюся хрупкость, детали из пластика наделяют оборудование всеми необходимыми характеристиками.

Краткая характеристика:

Параметры Показатели
Тип устройства Поверхностное
Максимальный КПД 3,2 м?/час
Глубина забора 9 м
Напор жидкости 40 м
Объем накопительного резервуара 20 л

Оптимальная рабочая точка, где производится наиболее эффективный забор жидкости, располагается в пределах 25-30 метров.

Насосная станция для частного дома: водоснабжение загородного участка

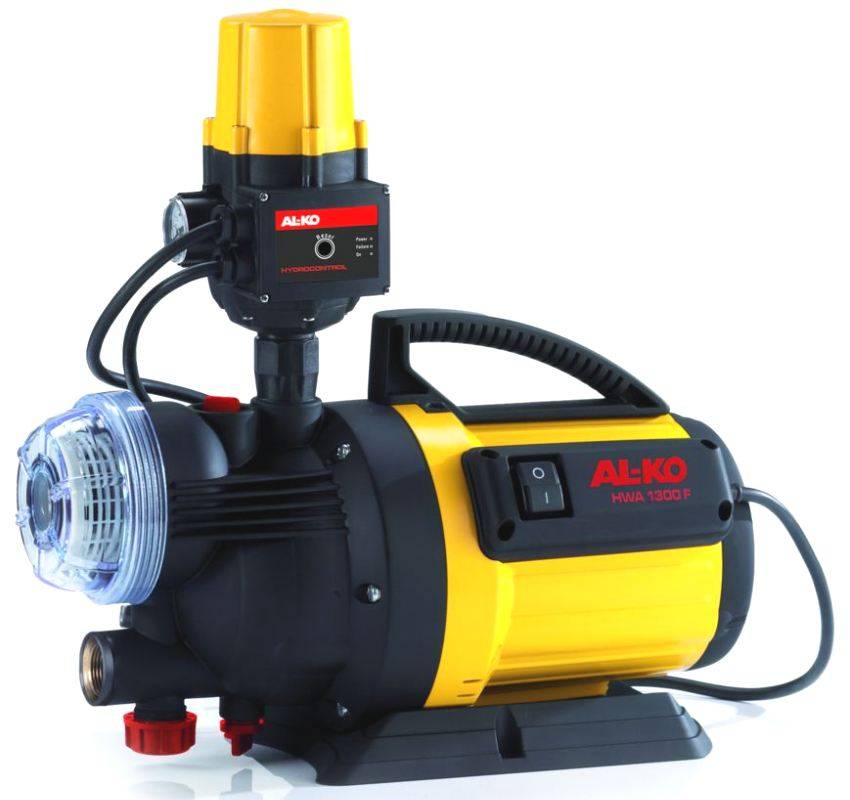

Автоматическая насосная станция AL-KO HWA 1300 F

Особенности оборудования Quattro Elementi

Среди насосных станций Quattro Elementi китайского производства модель Automatico 801 – одна из наиболее востребованных конструкций. В комплектации системы отсутствует обратный клапан и фильтр для всасывания. У потребителей есть возможность приобрести эти детали дополнительно.

На этом недостатки устройства заканчиваются. К преимуществам модели можно отнести эффективность, которая проявляется даже при работе в режиме интенсивной эксплуатации. Гарантированный срок работы составляет не менее пяти лет.

Краткая характеристика:

Параметры Показатели
Тип устройства Поверхностное
Максимальный КПД 3,2 м?/час
Глубина забора 8 м
Напор жидкости 40 м
Объем накопительного резервуара 20 л

Эксплуатация агрегата имеет некоторые особенности. Если на участке происходит частое отключение электричества, рекомендуется приобрести и установить дополнительный резервуар для накопления. Желательно чтобы он располагал большими объемами.

Популярные марки

Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так:  70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.

Насосная станция для частного дома: водоснабжение загородного участка

Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей

Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход  до 1100 литров в час. Такие установки стоят от 450-500$.

У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия.  Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.

Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.

Насосная станция для частного дома: водоснабжение загородного участка

Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.

Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт)  того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.

Насосная станция для частного дома: водоснабжение загородного участка

Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.

Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.

Насосная станция для частного дома: водоснабжение загородного участка

Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных

Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите  в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.

Популярные статьи  Колодец своими руками: пошаговая инструкция по строительству

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Насосная станция для частного дома: водоснабжение загородного участкаПодключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Разновидности насосов

Отличаются водопроводные станции друг от друга типами насосного агрегата. Это главная часть системы, выполняющая всю основную работу. Именно поэтому упор необходимо сделать именно на выбор насоса для станции водоснабжения частного дома.

  1. Самовсасывающие насосы. Обладают большой мощностью и способны поднимать воду с глубины 8-11 м. Не «захлебываются» в условиях загазованности жидкости. Основным недостатком является шумность прибора. Для создания уюта в жилом здании, такой насос необходимо изолировать в отдельном помещении.
  2. Многоступенчатые насосные агрегаты. Такой насос обеспечит подъем воды с глубины до 9 м. При сравнении со самовсасывающими, выявлен более низкий уровень шума при работе устройства, а также заметна разница в подаче жидкости. У многоступенчатых насосов показатель расхода воды значительно выше. Минусом является усложненная конструкция прибора, что сказывается и на повышенной цене устройства.
  3. Вихревые насосы. Такой аппарат можно устанавливать при достаточно высоком зеркале воды. Показатель уровня залегания грунтовых вод не должен превышать 6 м. Насос такого типа способен создавать большой напор жидкости в системе водопровода.

Также поверхностные насосы различаются по типу устройства эжектора. Конструкции встречаются с встроенным и выносным прибором.

Популярные статьи  Дом из газобетона: превосходное жилье с оптимальными характеристиками

Модели со встроенным эжектором используют при залегании воды не больше 7 метров. Такие насосы могут поднимать воду с повышенной концентрацией минеральных солей, газов и частиц размером до 2 мм. Способны создавать большой напор. Забор воды осуществляется с помощью армированного шланга, конец которого погружается в источник. Как правило, насос такого типа оснащен фильтром грубой очистки, который исключает попадание в корпус песка и других крупных загрязнителей.

Центробежный поверхностный насос со встроенным эжектором

Насосы с выносным эжектором способны перекачивать воду с глубины до 40 м. При этом диаметр скважины не должен быть меньше 100 мм. Обязательным условием монтажа такого аппарата является дополнительная установка фильтрационной системы. Такие модели устанавливают в случае, когда источник воды находится в удалении от насосной станции.

Самовсасывающий насос с выносным эжектором

Долговечность, бесшумность и стабильность работы водопроводной системы зависят от материала, из которого выполнен корпус изделия:

  • нержавеющая сталь – увеличивает стоимость изделия, улучшает эстетический вид станции, не влияет на качество перекачиваемой жидкости, но не обладает шумоизоляцией;
  • чугун – обязательным условием является нанесение антикоррозионного слоя, радует хорошим уровнем изоляции звуков;
  • пластик – практически бесшумный, исключена возможность появления коррозии и присутствия ржавчины в воде.

Наружные мероприятия

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Насосная станция для частного дома: водоснабжение загородного участка

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

  • Сборка и установка эжектора.
  • Герметичное закрепление оголовка.
  • Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Насосная станция для частного дома: водоснабжение загородного участка

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

Насосная станция для частного дома: водоснабжение загородного участка

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

Насосная станция для частного дома: водоснабжение загородного участка

  • Максимальное значение расхода жидкости в л/мин или м³/ч.
  • Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
  • Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
  • Начальное давление, для безнапорной скважины или колодца равное атмосферному.
  • Конечное — требуемое давление в домашней системе водопровода.
  • Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

  • Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
  • Уровень воды в колодце ниже нулевого на 4 м.
  • Верхняя точка подъема воды на 15 м выше его.
  • Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
  • Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен:

4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Насосная станция для частного дома: водоснабжение загородного участка

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле:

Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
