Делаем фундамент на винтовых сваях своими руками

Свайно-ленточный фундамент: плюсы и минусы конструкции, вычисление расстояния, а также пошаговая инструкция по монтажу своими руками

Обустройство ростверка свайного фундамента

Обустроенный свайный фундамент с ростверком значительно долговечней и надежней, кроме того, придает конструкции жесткость. Обустраивается такая часть фундамента как ростверк обычно из сборных железобетонных или деревянных элементов, но кроме того встречается и создание монолитного ростверка, что получается несколько предпочтительней при обустройстве основания собственноручно. Это обусловлено тем, что залить бетоном ростверк намного легче и быстрей, чем обустраивать массивные ж.б. конструкции.

Сам ростверк выполняется таким образом, чтобы между ним и грунтом был зазор, это делается для защиты строения, поскольку грунт при вспучивании может немного поднимать ростверк, что будет деформировать само строение.

Монолитный ростверк для свайного фундамента возводится следующим образом:

  • Первым делом поверх свай конструируется опалубка.
  • Далее внутри нее максимально прочно закрепляется каркас, выполняется он из арматуры. При этом под нижние прутки предусматриваются бруски, для того чтобы он не прикасался ко дну.
  • Для повышения уровня надежности фундамента каркас соединяется сваркой с прутками свай.
  • Далее опалубка заливается тяжелым бетоном. Технология такая же как и в случае с ленточным фундаментом.

При этом размеры ростверка должны быть в ширину немного больше предусматриваемых стен, в толщину, или точней говоря в высоту, основание должно быть не менее 30 сантиметров.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

  • Рулетку не менее 20 м, она понадобится при проведении разметки.
  • Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
  • Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
  • Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

  • Лом металлический.
  • Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
  • Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

  1.   Во всех углах фундамента должно быть установлено по свае.
  2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
  3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

  1. От типа грунта.
  2. Глубины промерзания почвы.
  3. Уровня грунтовых вод.
  4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Популярные статьи  Рейтинг посудомоечных машин bosch 60 см: топ лучших моделей встраиваемого типа

Устройства выполняется в пять этапов:

  1. Земляные работы.
  2. Установка асбестоцементных труб и укладка в них арматуры.
  3. Заливка бетона.
  4. Устройство ростверка.
  5. Закрытие цоколя.

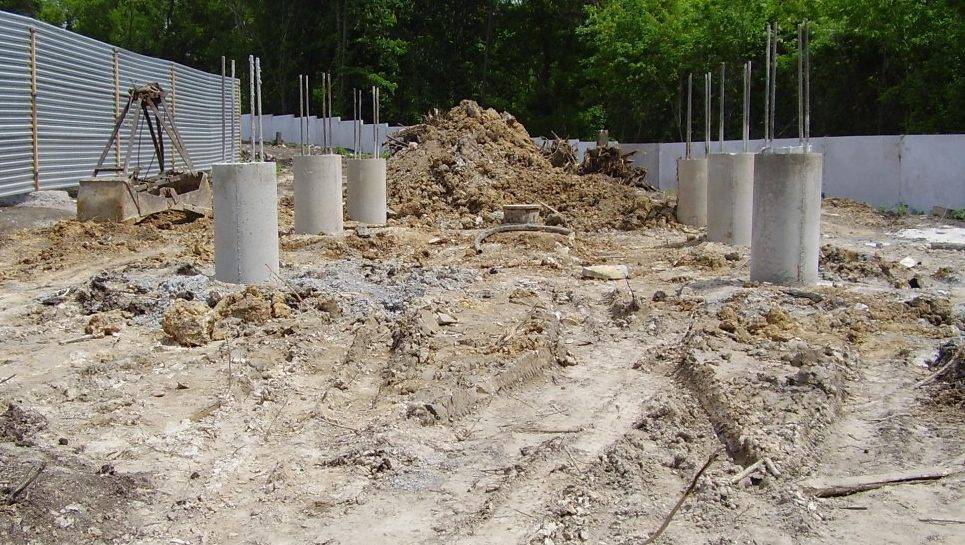

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Винтовые сваи для фундамена с литым наконечником

  • 108 мм
  • 133 мм
Длина сваи Диаметр лопасти Цена от 10 шт. Цена для дилеров
1000 мм 300 мм 3150 руб. 3100 руб.
1500 мм 300 мм 3400 руб. 3350 руб.
2000 мм 300 мм 3750 руб. 3700 руб.
2500 мм 300 мм 4100 руб. 4050 руб.
3000 мм 300 мм 4500 руб. 4450 руб.
3500 мм 300 мм 4900 руб. 4850 руб.
4000 мм 300 мм 5300 руб. 5250 руб.
4500 мм 300 мм 5700 руб. 5650 руб.
5000 мм 300 мм 6100 руб. 6050 руб.
5500 мм 300 мм 6500 руб. 6450 руб.
6000 мм 300 мм 6900 руб. 6850 руб.

Стоимость монтажа от 900 руб. за сваю

Наименование Размер Цена от 10 шт. Цена для дилеров Монтаж
Оголовок 200 мм 200 руб. 200 руб. 0 руб.
Оголовок 250 мм 250 руб. 250 руб. 0 руб.
Длина сваи Диаметр лопасти Цена от 10 шт. Цена для дилеров
1000 мм 350 мм 3700 руб. 3650 руб.
1500 мм 350 мм 3950 руб. 3900 руб.
2000 мм 350 мм 4400 руб. 4350 руб.
2500 мм 350 мм 4850 руб. 4800 руб.
3000 мм 350 мм 5300 руб. 5250 руб.
3500 мм 350 мм 5800 руб. 5750 руб.
4000 мм 350 мм 6300 руб. 6250 руб.
4500 мм 350 мм 6850 руб. 6800 руб.
5000 мм 350 мм 7400 руб. 7350 руб.
5500 мм 350 мм 7950 руб. 7900 руб.
6000 мм 350 мм 8450 руб. 8400 руб.

Стоимость монтажа от 1100 руб. за сваю

Наименование Размер Цена от 10 шт. Цена для дилеров Монтаж
Оголовок 200 мм 300 руб. 250 руб. 0 руб.
Оголовок 250 мм 400 руб. 350 руб. 0 руб.

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Далее нужно удалить плодородный слой и почву из траншеи на глубину, которая соответствует толщине ростверка.
Выполняется сооружение опалубки.
По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120—150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.

После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.
В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.

Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки

Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.

После этого производится заливка бетонного раствора

Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.

Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

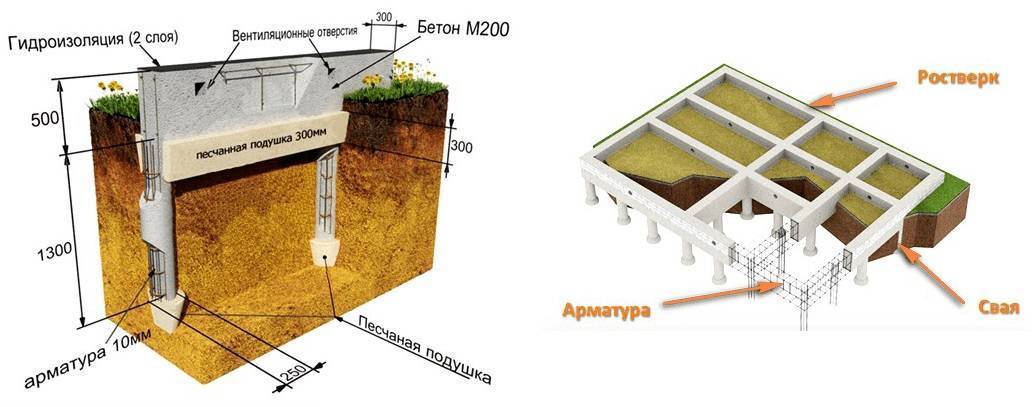

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

  1. Прежде всего понадобится сформировать опалубку. Щиты из дерева или ДСП листы нужно прочно скрепить между собой.

  2. Допускается использование несъёмной опалубки, которая будет служить и слоем для теплоизоляции.
  3. Внутри опалубки понадобится сделать металлическую армирующую конструкцию. Каркас изготавливается из прутьев. Понадобится сделать 2 горизонтальных яруса, после чего упрочнить их внутри перемычками по горизонтали. Друг с другом детали скрепляются с помощью вертикальных перемычек.

  4. Когда опалубка и силовой каркас будут сформированы, понадобится выполнить заливку бетонной смеси. В процессе заливки бетон нужно уплотнять вибратором или простой трамбовкой.

Популярные статьи  Как расторгнуть договор: советы и рекомендации

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

  • пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
  • использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
  • монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Рекомендуется использовать пропиточную гидроизоляцию или комплекс мероприятий, состоящий из обмазки мастикой и монтажа материалов в рулонах.

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Рекомендуемая ширина отмостки — 0,8–1 м.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

  • тротуарная плитка;
  • стяжка из бетона толщиной в 6 см;
  • ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.

Монтаж винтовых свай своими руками

Монтаж винтовых свай выполняется в определённой последовательности. Если не соблюдать технологию монтажа, произойдёт значительное смещение несущей конструкции по оси.

Технологический процесс выглядит следующим образом:

  • Постепенно демонтируем вбитые колья и на их месте выкапываем углубления квадратной формы, шириной 25 на 25 см, в глубину около 30 см. Затем заполнить углубления водой, это поможет размягчить грунт.
  • Воспользовавшись маркером, на теле винтовой сваи отмечаем расстояние которое будет погружаться в грунт. Данная метка будет служить отличным ориентиром, при монтаже винтовых свай своими руками.
  • К верхнему краю винтовой сваи привариваем металлический прут, либо высверливаем под него два отверстия с противоположной стороны друг к другу. Это необходимо для системы рычага.
  • Погружаем лопасти сваи в углубление и выставляем по уровню. Магнитный уровень поможет контролировать угол наклона винтовой сваи в момент закручивания.
  • На подготовленные металлические стержни надеваем трубы. Они будут служить отличным рычагом при монтаже винтовой сваи.

Два человека медленно вращают сваю по часовой стрелки, а третий контролирует её вертикальное положение и в случае чего выравнивает её. Для этого все действия необходимо выполнять не спеша.

  • В процессе завинчивания, свая должна пробурить слой промерзания почвы, мягкие слои грунта и втиснуться в каменистую породу.
  • Демонтируем конструкцию рычагов.
  • Обрабатываем антикоррозийным средством повреждённые места на сваи.
  • После того как будут выставлены угловые опоры, между ними необходимо пустить по два шнура. Тем самым обозначив внутреннюю и наружную границу плоскости. Такие действия помогут упростить монтаж промежуточных винтовых свай и не сбиться с заданной оси.
  • Устанавливаем остальные сваи согласно составленному плану.
  • Угловые опоры вымеряем до нужной высоты и обрезаем болгаркой.
  • Протягиваем нить по верхним торцам угловых свай, тем самым обозначая необходимую высоту промежуточных опор. Затем обрезаем остальные трубы.
  • Внутреннюю пустоту сваи можно заполнить цементным раствором. Это придаст несущей конструкции больше жёсткости и устойчивости при боковых нагрузках.
  • Производим монтаж оголовок путём приваривания. И проверяем их по горизонтальному расположению.

Внимание! Запрещён монтаж винтовой сваи путём забивкой. Это приведёт к повреждению винтов и потери прочности всей конструкции.

Свайный фундамент: преимущества и недостатки

Свайный фундамент набрал высокую популярность в области строительства и это действительно так. А всё это, из-за его преимуществ, перед другими несущими конструкциями:

  • Не высокая стоимость, относительно других материалов;
  • возможность монтировать на болотистом грунте и в условиях вечной мерзлоты;
  • не возникает сложностей при монтаже;
  • возможность демонтировать и повторно использовать.

Как известно, нет ничего идеального. Поэтому, у свайного фундамента есть свои, хоть и незначительные недостатки. Давайте в этом разберёмся:

  • Невозможность произвести монтаж на полностью каменистых грунтах;
  • создаётся продуваемое пространство между полом и почвой;
  • отсутствие возможности сделать подвал при строительстве дома.

Так же следует отметить, что срок службы винтовых свай тоже ограничен, и по истечению определённого времени он потребует полной или частичной замены. Ведь основной враг данной несущей конструкции это коррозия.

Просел дом на винтовых сваях, что делать (видео)?

Коротко о главном

Фундамент на винтовых сваях — это оперативный вариант по возведению несущего основания под любое строение. Ведь он отлично держится как на болотистом так и сыпучем грунтах, что не сказать про традиционный ленточный фундамент.

Так же выполнить монтаж винтовых свай своими руками довольно не сложно, главное иметь терпение и быть в хорошей физической форме.

Пошаговая инструкция выполнения работ по устройству свайного фундамента

1-й шаг — Подготовка

Его условно можно разделить на такие пункты:

  • очистка территории от мусора и разметка будущей строительной площадки (сваи удобно располагать на расстоянии 1200 —2500 мм друг от друга, в зависимости от нагрузки здания)
  • бурение скважин при помощи садового бура; глубина должна быть больше уровня промерзания грунта на 300—500 мм, в зависимости от местности.
  • после этого нужно тщательно достать осыпавшийся грунт со дна каждой скважины; это нужно сделать потому, что в процессе бетонирования и эксплуатации остатки грунта уплотняются и оседают; в результате образуется пустота между пятой сваи и дном скважины, что может привести к оседанию дома.
  • на дно следует уложить подушку (смесь песка и гравия) толщиной 100—300 мм; затем произвести гидроизоляцию рубероидом либо нагнетанием жидкого стекла на стенки скважины; это нужно для того, что бы обеспечить защиту бетона от влияния процесса заморозки/оттаивания; в качестве будущей опалубки подойдет асбестоцементная труба, которая предотвратит растеканию цементного молочка за пределы скважины.

2-й шаг — Армирование

Монтаж арматурного каркаса. Для этого понадобится:

Армирование сваи

3—4 стержня диаметром не менее 12 мм и связать их между собой в одну конструкцию с помощью мягкой проволоки с шагом не более 500 мм. Следует помнить, что длина стержней должна быть на 150—200 мм выше уровня земли. Это нужно сделать для того, что бы в последствии увязать сваи между собой ростверками, на которые будут опираться будущие конструкции стен и перегородок. Выпуски арматуры для связки с ростверком положено оставлять 40—60 мм.

3-й шаг — Бетонирование

Нагнетание бетона в скважину будущей сваи требует особого внимания:

Нагнетание бетона в скважину

Нужно соблюдать технологию и использовать для этого шланги сечением около 100—120 мм чтобы укладывать бетон порциями. Нельзя выливать всю бетонную смесь за один раз. Это приведет к её расслаиванию на отдельные компоненты (в самом низу окажется щебень, потом песок и цемент и сверху вода) и уменьшению несущей способности и долговечности бетона. После каждой порции смесь нужно уплотнять трамбовкой или деревянным брусом. Очень важный момент! Бетон нужно использовать марки не менее М300, в противном случае конструкция не получит эксплуатационной прочности.

Популярные статьи  Сварочный инвертор для дома: рейтинг лучших в 2020-2021 году по отзывам владельцев. какую фирму выбрать?

Установка ростверка

Соединение свай в ростверк помогает равномерно распределить нагрузку по площади будущего здания между колоннами и несущими стенами. Монтаж такой конструкции напоминает ленточный фундамент. Для этого вокруг оголовков свай следует сделать опалубку, поместить туда арматурные каркасы (диаметр стержня не менее 12 мм) и увязать их с выпусками стержней на сваях. По высоте ростверк должен получится не выше 300 мм, а по ширине ориентировочно чуть больше ширины стен. Перед возведением стен стоит проверить уровень образовавшейся плоскости при помощи водного уровня или нивелира. Нужно пройтись по периметру свайного поля и сделать замеры всех плоскостей на предмет перекоса и мелких дефектов бетонирования (пустоты, выступы). Устранить эти недостатки следует раствором, до уровня проектной отметки стены.

Соединение свай в ростверк

Компоновка свай в бетонные ростверки нужна только в том случае, когда здание планируется из кирпича или газобетона. Если же объект запроектирован из бруса или пространственного каркаса, то лучше всего будет сделать обвязку деревянными брусьями сечением 150х150 мм или прокатной сталью (швеллер, двутавр, квадратная труба). Элементы нужно сначала прикрепить к выпускам стержней в оголовке с помощью болтов или контактной сварки. А замет таким же образом между собой, обеспечив тоже самое равномерное распределение нагрузки по всей площади.

В каких случаях используют свайный фундамент. Какие существуют виды свай. Что такое ростверк свайного фундамента. Технология устройства свайного фундамента, вы можете посмотреть на видео ниже:

https://youtube.com/watch?v=lwqyOqDHOIs

Виды свайно-ленточных фундаментов

Типология оснований ленточного типа на сваях определяется двумя основными факторами:

  1. Заглублённость ленты.
  2. Разновидность используемых свай.

Заглубленность ленты

Разный уровень погружения свайных фундаментов в грунт предопределяет следующие типы оснований:

  • Незаглубленный. Лента остается на нулевой отметке грунта.
  • Мелкозаглубленный. Лента опускается под почву, глубина — 30-40 см, цоколь над ней поднимается на 50-60 см.
  • Заглубленный. Уровень, который определяет фундамент свайно-ленточный такого типа – глубина промерзания почвы. Необходимо пройти его, чтобы прочно закрепить сваи.

Каждый из вариантов имеет свои плюсы и минусы, проявляет положительные характеристики в зависимости от характера почв и других условий.

Виды свай

Ленточный фундамент на сваях может быть построен с применением разных видов несущих конструкций. Используются также различные методы погружения в грунт.

Основные виды свай: забивные и набивные. Первые завозятся готовыми на стройплощадку, вторые изготавливаются на месте.

Свайно ленточный фундамент в большинстве случаев предполагает применение следующих видов конструкций:

Винтовые сваи ввинчиваются в почву вручную или с помощью механизмов. Имеют наконечник, изготовленный их прочного металла.

Винтовые сваи

Погружные опоры вбиваются в грунт сваебойным агрегатом. Требует применения спецтехники и пространства для ее приближения к месту работы.

Погружные сваи

Буронабивные – в опалубку из асбестоцементных или обсадных труб на месте строительства заливают цементный раствор. Сравнительно недорогая технология работы.

Буронабивные сваи

Наиболее прочными считаются железобетонные сваи. Выбор типа несущих конструкций и метода погружения в почву зависит от различных факторов, включая цену работ.

Расчет свайного фундамента

Общее количество свай и их разбивка рассчитана на строительство одноэтажного дома 7х7 м.Ориентировочный вес расходных материалов (кровля, дерево, обшивка и т. Д.) – 25000 кг. Полезная нагрузка: 7x7x150 (принятое значение для жилых помещений) = 7350 кг. Снеговая нагрузка: 7x7x180 (постоянная) = 8820 кг. Расчет общей массы нагрузки на фундамент: 25000 + 7350 + 8820 = 41170 кг. Это значение необходимо умножить на коэффициент безопасности 1,1. У нас 45 287 кг.

Теперь осталось полученное значение разделить на размер нагрузки на сваю (например, винт): 45287/2000 = 22,6435. После округления получаем 23. Это необходимое количество носителей.Стадия монтажа – 1,2 м.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
