Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажа

Из чего это сделано

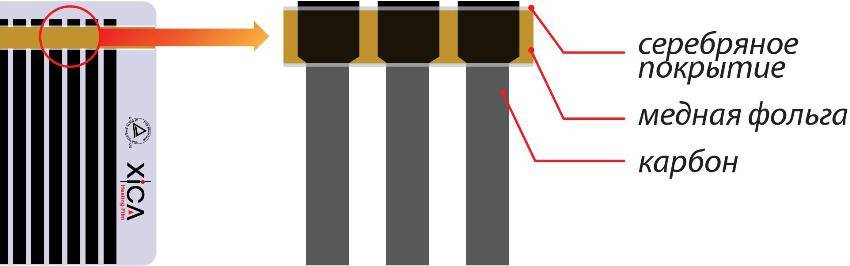

В основе — напыляемый графитовый (карбоновый) нагревательный элемент, нанесенный на полимерную основу. Именно графит, нагреваясь до температуры 40-45 градусов нагревает напольное покрытие. Коэффициент преобразования электрической энергии в тепловую близок к 100 процентам. Электрическое соединение карбоновых излучателей выполнено с помощью медной фольги и серебряного покрытия с низким сопротивлением току, чтобы уменьшить переходное сопротивление. Получается герметичная нагревательная конструкция заламинированная с двух сторон электротехнический износостойким полиэстером, обеспечивающий водонепроницаемость пленочного пола и повышенную защиту от электрического пробоя.

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Монтаж инфракрасной пленки под плитку своими руками. Пошаговая инструкция по монтажу

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

  1. Демонтаж старого покрытия.
  2. Очистку пола от грязи и сора.
  3. Обезжиривание поверхности и обработка праймером.
  4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

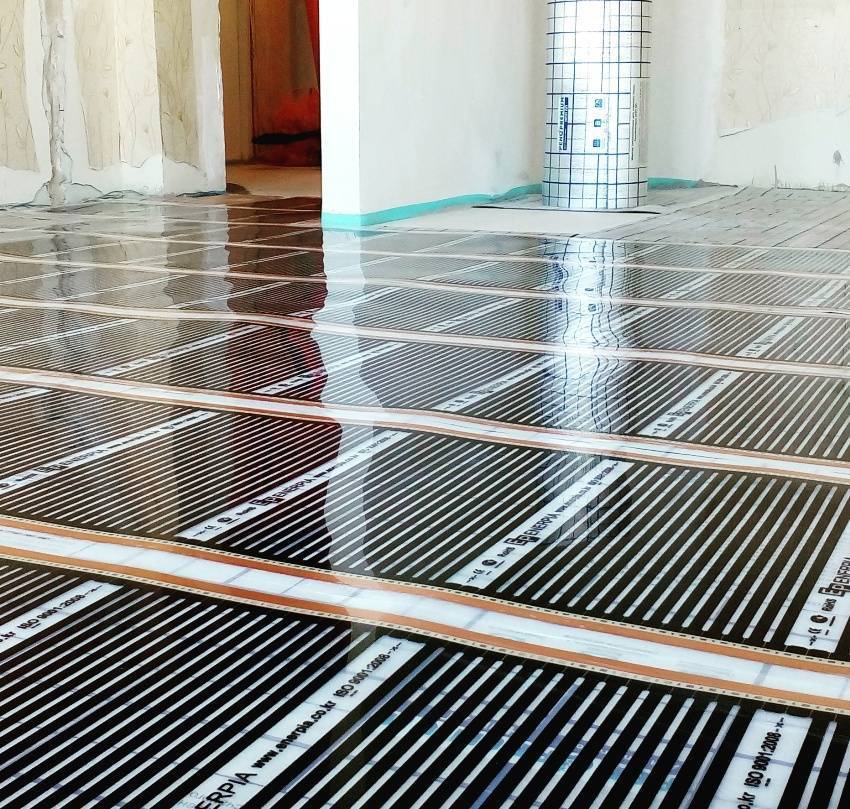

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.

Caleo

Производитель: Южная Корея
4.9 из 5
Стоимость: от 4 780 р

Корейский производитель Caleo изначально занимался изготовлением инфракрасных полов пленочного типа. На сегодняшний день, взяв за основу данные аналитики консультационно-маркетинговой компании Step by step, можно сделать вывод, что данный бренд пользуется наибольшим спросом на территории Российской Федерации и стран СНГ.

Продажи продукции Caleo на местных рынках были оценены в 60%.

Потребителям, которые отдали предпочтения полам КCaleo нравятся такие преимущества, как:

Мнение эксперта

Афанасьев Михаил Юрьевич

Ведущий инженер компании занимающаяся производством энергосберегающего отопительного оборудования.

Справка. Производитель имеет множество коллекций. Среди них есть варианты для монтажа с экономным расходом энергии, особо устойчивые к повышенной влажности и долговечные со сроком службы 50 лет и более.

Caleo Line 130-0,5-4,0

Теплые полы Caleo Line подходят для любых стандартных помещений – коридор, спальня, детская, гостиная.

Ширина инфракрасной пленки – 50 см. Данная модель – одна из самых простых в монтаже.

Такой вариант отлично подойдет для тех, кто хочет изделие хорошего качества по доступной стоимости.

Преимущества:

Линейка моделей изделий Калео

Любую систему отопления определяют несколько факторов:

удельная мощность, которая демонстрирует сколько тепла можно получить на единице площади. Системы работают в 2-ух режимах: максимальном и комфортном

Если в варианте который был первым она работает на всю мощность с самым большим электропотреблением, то в другом – мощность рассчитывается персонально, другими словами принимается во внимание: есть ли главная система отопления, хороший режим температур, есть ли потери тепла и сколько.
надёжность покрытия к нагрузкам механическим путем;
оборудованы ли конкретные участки механизмом саморегулирования и т. д.. Большой ряд моделей Caleo дает возможность подобрать модификацию, она подходит для каждого определенного помещения

Большой ряд моделей Caleo дает возможность подобрать модификацию, она подходит для каждого определенного помещения.

Line. Это популярный вид пленочных систем, потому как он различается обычностью, надежностью и подходящей стоимостью конструкции. Главная область использования – дополнительный нагрев.

Технические специфики:

  • Удельное электропотребление — 130 Вт/м?.
  • Ширина подложки термопленки – 50 см.
  • Максимально потенциальная длина 1-й полосы – 12 м.

В набор одновременно с пленкой поставляются контактные зажимы, электрическая проводка для подсоединения к внешнему водяному термостату и битумная изоляция, которая рассчитана на конкретную квадратуру

Последнее очень важно при профессиональном монтаже

Цена комплекта зависит от площади рулона и может составлять от 1090 руб (1 м?) до 22 тыс.руб. (20 м?)

Grid. Данная модель имеет уникальную антиискровую серебряную сетку, которая замечательно подойдет для установки в «мокрых» помещениях.  Установка данного компонента не даёт образоваться статическому разряду между полосками из карбона.

Сетка ставится еще в процессе изготовления пленки, благодаря этому ее наличие не проявляется на повышении трудоемкости процесса установки.

Внимание
Для данной модели пола с подогревом свойственны очень высокие показатели удельной теплоемкости, если сравнивать с Line. В зависимости от конструкции она может составлять от 67 до 220 Вт/м?. При типовой ширине 50 см длина рулона также зависит от используемой мощности

При типовой ширине 50 см длина рулона также зависит от используемой мощности.

Технические специфики:

  • Удельное электропотребление — 67, 150 и 220 Вт/м?.
  • Ширина подложки термопленки – 50, 80 100 см. все зависит от модели.
  • Максимально потенциальная длина 1-й полосы: 11 м (67 и 150 Вт), 8 м – для 220 Вт.

Данные показатели воздействуют на продажную стоимость продукции. Для незамысловатых комплектаций она может составлять 1300 руб., а термопленка которая предназначена для площади больших размеров процесса установки может стоить до 23 тыс. руб. (ширина 1 м; площадь — 20 м?,; удельная теплоемкость – 220 Вт/м?).

Комплектация практически полноценно сходится с Line, кроме наличия компакт-диска с технической информацией и советами по установке.

Gold и Platinum

Одним из вопросов, представляющих особенную важность во время проектирования систем данного типа, несомненно, является возможность максимально уменьшить потребление энергии. не останется в стороне от решения данной проблемы и изготовитель Caleo. Уже в моделях серии Gold стала потенциальной саморегуляция системы в согласии с потребляемой мощностью

Популярные статьи  Шуруповерт аккумуляторный: какой лучше приобрести. Разновидности и характеристики моделей

Тут работает механизм, дающий возможность с увеличением температуры убавлять электропотребление.

Уже в моделях серии Gold стала потенциальной саморегуляция системы в согласии с потребляемой мощностью. Тут работает механизм, дающий возможность с увеличением температуры убавлять электропотребление.

Искрозащитную сетку снабжают вставками из полимерных материалов, которые «подстраиваются » под температуру окружающей среды, другими словами параллельно с ее изменением меняются и их характеристики. Эта разработка уменьшает потребление электричества приблизительно на пятую часть от номинального.

Самым большим коэффициентом энергосбережения владеют инфракрасные системы серии Platinum, которые дают возможность применять в 6 раз меньше электрической энергии.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

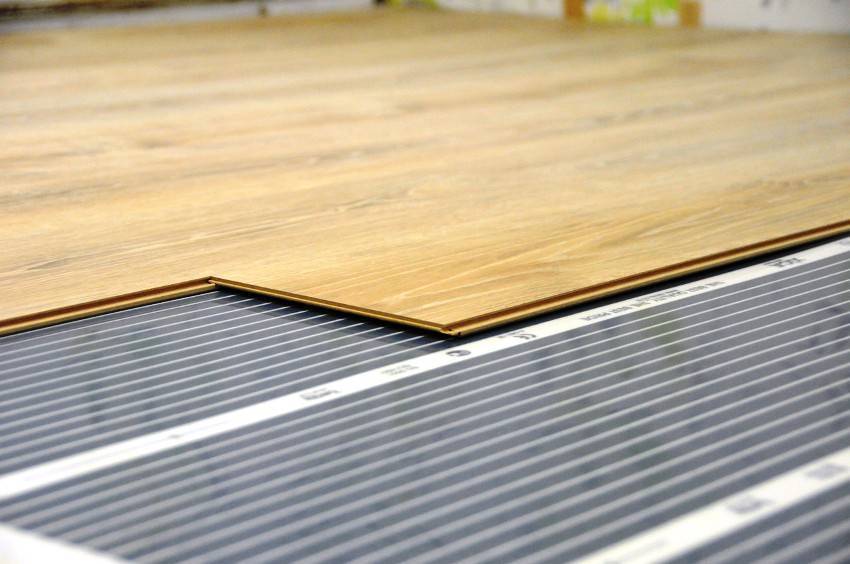

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Историческая справка

Впервые невидимое излучение, находящееся за красной частью спектра, обнаружил британский астроном с немецкими корнями Уильям Гершель, в 1800 году. Спустя столетие с небольшим, уже наша соотечественница, физик А. А. Глагольева-Аркадьева экспериментально получила радиоволну, длина которой соответствовала диапазону инфракрасного излучения. Это доказало, что инфракрасное излучение – разновидность электромагнитных волн, оно так же естественно, как окружающий нас свет и радиоволны. Инфракрасное излучение (ИКИ) – электромагнитное излучение с меньшими длинами волн, чем у видимого света (от 0,8 мкм до 1-2 мм). Инфракрасные волны излучают любые нагретые тела, в теории под ними понимаются тела с температурой выше, чем абсолютный нуль (-273,15⁰С), поэтому ИК излучение – тепловое. При этом некоторые вещества не пропускают этот вид лучей, например – вода. Инфракрасное излучение делится на несколько областей по длине волн, а длина волн зависит от температуры излучателя (нагретого объекта):

  • Коротковолновая – 0,74 – 2,5 мкм.
  • Средневолновая – 2,5 мкм – 50 мкм.
  • Длинноволновая – 50 мкм – 2000 мк.

Именно от длины волны и ее проникающей способности зависит интенсивность и характер воздействия ИКИ на живые организмы, если длинные волны благотворны, их повсеместно используют в медицине, то короткие, напротив, губительны. При длительном воздействии возможен не только тепловой удар и ожоги, но и повреждения головного мозга, так как короткие лучи проникают в тело на несколько см и вызывают перегрев внутренних органов. Выделяют короткие ИК волны излучатели с температурой от 100⁰С, это могут быть промышленные агрегаты и обычные бытовые нагреватели, в которых спираль не защищена специальным рассеивающим экраном.

Что касается взаимосвязи теории с практикой, то она прямая – нагревательные элементы инфракрасного теплого пола не раскаляются до показателя 100⁰ и продуцируют безопасные длинные волны. Поэтому безапелляционные заявления противников этой системы о ее вредности беспочвенны. Но и маркетинговые восхваления о несомненной пользе тоже далеки от истины – полезный диапазон будет глушить большинство напольных покрытий. Инфракрасный теплый пол – это альтернативная отопительная система со своими достоинствами и недостатками, а не способ превратить дом в физиокабинет.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажа

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.
Популярные статьи  Духовой шкаф газовый встраиваемый: критерии выбора оптимального прибора

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажа

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажа

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Насколько такое отопление выгодно?

Стоит отметить, что инфракрасные системы имеют много положительных сторон.

  • Во-первых, они обеспечивают наиболее комфортный уровень прогрева помещений, когда температура на полу выше температуры под потолком на 2-3 градуса. В Европе такой обогрев считается самым полезным для человеческого организма.
  • Во-вторых, ик-системы можно укладывать на всю площадь комнаты, даже если сверху на них будет стоять громоздкая мебель. Производители гарантируют, что такой обогрев не портит мебели. Но чаще отопление делают локальным, для определенных зон. К примеру, под компьютерным столом, чтобы создать комфорт для стоп при сидячей работе, в зоне детских игр, возле дивана и пр.
  • В-третьих, эти системы не завязаны с отопительным периодом и могут работать круглый год.
  • В-четвертых, они обеспечивают самый быстрый прогрев помещения, в то время как батареям надо работать около 3 часов, чтобы поднять температуру воздуха до комфортной.
  • В-пятых, они не «крадут» высоту помещения, так как монтируются без многослойных стяжек и «пирогов».
  • В-шестых, при аварийных ситуациях (выход дорогого котла из строя, заморозка трубопровода и пр.) именно эти полы можно смонтировать в кратчайший срок и так перетерпеть до лета, пока не починится основное отопление.

Но назвать инфракрасное отопление дешевым нельзя. При покупке материала вы действительно обойдетесь малыми суммами. Плюс – не надо тратиться на подготовку основания. Зато зимой такой пол тянет электроэнергию в больших объемах. А значит, суммы в счетах за свет будут высокими.

Почему так получается:

  • Электрическая энергия сама по себе дороже газовой или твердотопливной;
  • автоматика в ик-полах устроена так, что считывает температуру не с воздуха, а с поверхности пленки или мата. Т.е. как только пленка слегка остыла – датчик срабатывает и запускает систему в работу. В комнате может быть еще достаточно тепло, а система уже включается вновь. Недаром в отзывах потребителей часто звучит жалоба на неудобство регулировки автоматики. Если выставить температуру повыше – в доме слишком жарко, если поменьше – дом моментально остывает. Поэтому профессиональные бригады немало сил уделяют теплоизоляции основания, чтобы ни один градус не уходил вниз.

Есть фирмы, которые в инструкции указывают, что прогревать пол можно только до 40 градусов. На выходе в комнату попадает всего +25. Этого мало, чтобы прогреть все помещение.

Для сравнения: батарея отопления нагревается до 80 градусов, и при этом у нее нет препятствия в виде напольного покрытия. А значит, все тепло попадает прямо в комнату, не теряясь по пути.

Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажаКроме стационарных моделей, разработан мобильный инфракрасный пол, который можно переносить из комнаты в комнату и использовать, прикрывая сверху ковром

Еще важный нюанс – заземление. В комплекте с ик-полами не идет оборудования, которое бы убирало электромагнитное поле. В отличие от резистивных двухжильных кабелей, которые сами гасят электромагнитное поле, одножильные карбоновые этого сделать не могут. Поэтому надо дополнительно покупать заземляющий экран. При этом нигде нет информации, что такие полы 100%-но безопасны.

Где используется теплый пленочный пол

Чтобы подключить пленку подогрева в своей квартире, многие обращают внимание на такие особенности, как уровень излучения, стоимость, рекомендации специалистов, область применения оборудования. Прежде чем искать обоснование тому, что теплая пленка будет самым оптимальным вариантом именно для собственного дома, стоит обратить внимание на параметры изделия

Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажа

Использовать теплый пленочный пол для обогрева можно практически в любом помещении

А именно, пленка обладает:

  • Шириной в 0,5-1 м;
  • Длиной рулона в 50 м;
  • Толщиной материала в 0,2-0,4 мм.

Уровень потребляемой мощности составляет 25-80 Вт/ч, а средней рабочей температурой нагревательных элементов является 30-50 ᵒС. Пленочный пол может вполне успешно использоваться, как основное отопление в квартире или частном доме.

К сожалению, в суровом климате северных районов невозможно обойтись исключительно таким обогревом, а потому он применяется в основном, как дополнение для создания комфорта и экономии топлива, если речь идет о частном доме. Помимо этого, инфракрасный пол может стать аварийным или запасным отоплением, например, на случай прорыва труб, поломки котла или же отключений центрального отопления, которые проводят в многоквартирных домах с наступлением весны.

Статья по теме: Детская мебель своими руками: особенности (фото)

Система работы

Перед началом выбором подходящего покрытия для теплого пола необходимо получить базовые знания о работе этой системы обогрева. Существует четыре вида электрических теплых полов:

  1. Система кабельного обогрева.
  2. Нагревательные маты.
  3. Инфракрасный излучатель в форме пленки.
  4. Электрические системы с применением жидкостей.

В основе кабельного обогрева лежит закон Джоуля-Ленса, согласно которому проводники выделяют тепловую энергию при подаче на них электричества. При устройстве электропроводки инженеры стараются подобрать материалы, максимально уменьшающие количество выделяемого тепла, а при обустройстве теплого пола из кабеля используют сильно нагревающиеся элементы. При этом стараются выбирать долговечные материалы, способные работать длительное время.

Главным преимуществом электрических теплых полов является возможность их установки в квартирах многоквартирных домов, где не получится поместить водяное отопление пола.

Монтаж

Многие люди останавливают выбор на продуманных и эффективных инфракрасных отопительных конструкциях, потому что для их монтажа совсем необязательно вызывать бригаду специалистов. С установкой подобных систем вы вполне сможете справиться самостоятельно.

Для начала необходимо определиться с комплектом поставки. Он почти не отличается у разных производителей, но тем не менее специалисты рекомендуют обращаться только к популярным и именитым брендами, пользующимся популярностью у современных потребителей. Оптимальным является комплект, в который входят следующие необходимые элементы:

  • Инструкция по установке.
  • Рулонная термопленка.
  • Набор электрических кабелей.
  • Битумная изоляция в комплекте.
  • Терморегулятор.
Популярные статьи  80 идей современной отделки балкона на котором захочется проводить время

Кроме того, для данной работы необходимо запастись следующими приспособлениями:

  • Теплоотражающий материал (например, можно использовать изолон толщиной 3 мм).
  • Защитная пленка из полиэтилена.
  • Скотч.
  • Нож.
  • Пассатижи.
  • Отвертка.
  • Ножницы.

Подготовительные работы

Для начала следует произвести правильный замер и расчет места под установку термопленки инфракрасного пола. Во время данного этапа необходимо учитывать, что пленку никогда не кладут под предметы мебели в комнате, чтобы не расходовать излишне ее саму и не прогревать впустую мебель.

После этого необходимо выбрать конкретное место для монтажа терморегулятора на стене в комнате. Он должен находиться в зоне полной видимости. Его использованию ничто не должно мешать.

Затем можно класть изолон. Тут стоит отметить, что утеплитель необходимо расстилать по всему помещению, а не только в той зоне, где будет располагаться теплый пол. Изолон можно фиксировать с помощью строительного степлера или двухстороннего скотча. Стыки, которые остаются между полосами изолона, рекомендуется закрывать полосками скотча, чтобы качественно, но незаметно зафиксировать их.

Укладка термопленки

Сначала термическую пленку нужно раскатать таким образом, чтобы медная полоска «смотрела» вниз. Ее нужно разрезать на отдельные прямые кусочки необходимого размера в специально предусмотренных для этого частях.

Подключение

На участках, где мы подрезали термопленку, нужно изолировать среднюю шину при помощи битумной изоляции, которая, как правило, идет в комплекте с теплым полом. Обязательно проследите за тем, чтобы изоляция полностью закрывала собой серебряные контакты системы, соединяющие между собой шину из меди и карбоновые нагреватели.

Там, где предполагаются будущие соединения проводов, следует установить специальные контактные зажимы, которые также зачастую идут в комплекте с основной системой. Одной стороной такие детали должны оказаться во внутренней части термической пленки. Вторая же сторона всегда остается снаружи и направляется к полу.

После этого нужно закрепить между собой полосы пленки при помощи обычного скотча. Это необходимо для того, чтобы избежать «передвижений» конструкции во время проведения дальнейших монтажных работ. Теперь нужно подсоединить провод в специальный контактный зажим, который мы установили чуть раньше. Его также следует обжать пассатижами.

Затем необходимо произвести изоляцию всех участков подсоединения проводов при помощи того же битумного материала. На каждое соединение стоит выделять по два отрезка. Необходимо внимательно следить за тем, чтобы серебряные светлые контакты находились в полной и качественной изоляции.

Установка терморегулятора

Специальный датчик регулятора температуры, как правило, идет в наборе с основным терморегулятором. Для начала нужно установить его. Для этого деталь нужно установить в нижней части термопленки (непосредственно на черную нагревающую полосу), а затем закрепить при помощи битумной изоляции. В изолоне необходимо сделать вырез. Он нужен для того, чтобы можно было избежать появления различных неровностей и бугорков.

Также нужно сделать соответствующие вырезы в местах соединения контактов. После этого можно смело крепить терморегулятор на поверхность стены и подключать все необходимые контакты. В таких случаях рекомендуется опираться на схему, имеющуюся в инструкции к инфракрасному полу.

Укладка защитного покрытия

Завершающим этапом в установке инфракрасного пола является укладка основного защитного покрытия. Для этого нужно разложить пленку по всей поверхности системы. Также допустимо использование подложки под ламинат. Она прекрасно защищает термопленку от различных механических повреждений. Далее нужно произвести укладку самого защитного покрытия: ламината, ковролина, паркета, плитки или особых ковровых дорожек.

Монтаж теплого пола под ламинат

Допускается укладка инфракрасного пола практически с любыми финишными покрытиями. Но именно ламинат открывает максимальный простор для дизайна интерьера, является наиболее популярным материалом. Кроме того, как показывает практика, с ламинатом успешно монтируют оба типа инфракрасных теплых полов – стержневые и пленочные.

Рассмотрим подробнее все ключевые моменты.

Монтаж материала на стяжку

Некоторые предпочитают укладывать ламинат на подложку, чтобы добиться необходимого уровня теплоизоляции и защиты от шума. Но это понижает эффективность инфракрасного пола, затрудняет прогрев внешнего слоя.

Без подложки шумоизоляция резко снижается, что тоже признается негативным фактором. Лучшее решение – монтаж материала на тонкую стяжку. Достаточно подложки в 3 мм, толщина которой после укладки ламината уменьшиться под его давлением до 2,5 мм.

Какой вариант укладки ламината вы бы выбрали?

Укладку ламината на подложку без стяжки

100%

Укладку ламината на подложку 3 мм со стяжкой

0%

Проголосовало: 2

Нагревательные маты, пленка

Такой монтаж на пленку, маты позволяет сократить время работы, обойтись без специальной стяжки. Эффективность обогрева системой значительно возрастет. При этом обязательно потребуется дополнительно уложить защитную полиэтиленовую пленку с толщиной в 80 мкм. Она необходима для предотвращения попадания влаги на нагревательные элементы.

Важно! В тех зонах, где планируется ставить мебель, нагревательную систему не монтируют. Заметное преимущество такого монтажа – отсутствие потребности в капитальных работах

Можно использовать подложку, существующую стяжку. Когда ламинат уже имеется, его просто разбирают, укладывают инфракрасный слой, а затем вновь застилают все финишными панелями

Заметное преимущество такого монтажа – отсутствие потребности в капитальных работах. Можно использовать подложку, существующую стяжку. Когда ламинат уже имеется, его просто разбирают, укладывают инфракрасный слой, а затем вновь застилают все финишными панелями.

Полезные советы для лучшего монтажа теплого пола с ламинатом

У ламината есть некоторые минусы. Главный негативный фактор – присутствие минимальных зазоров между панелями. Кроме того, такой материал боится воздействия влаги. Существует несколько важных моментов при совмещении ламината и инфракрасного пола.

Теплый пол инфракрасный пленочный: обзор моделей и тонкости монтажа

  • Для монтажа ламината обустраивают максимально ровное основание.
  • Желательно использовать только панели с надежным замковым соединением. Необходимо обеспечить ровность и стабильность всего покрытия.
  • Хорошее решение – сделать предварительно тонкую прочную стяжку.

Правила укладки инфракрасной пленки

Запомните еще несколько простых советов для качественного монтажа пленочного пола.

  • Длина одной полосы может составлять максимум восемь метров.
  • Соблюдайте шаг по линии отреза: он составляет 25 сантиметров. Производители не рекомендуют делать разрезы материала в других местах.
  • Выдерживается расстояние между теплыми полами и стенами. Оно составляет минимум 10 сантиметров. Рекомендуемый максимальный шаг – 40 см.
  • Расстояние между соседними полосами материала – минимум 1 см.

Это важно! В процессе монтажа запрещается подключать к питанию материал в рулонах, нельзя ходить по разложенной пленке без изоляции и финишного покрытия. Нагревательный кабель категорически запрещается разрезать и перегибать

Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт. Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации

Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
