Вытяжной вентилятор в ванную комнату: виды, как выбрать, установка

Типы вентиляции

Вентиляцию можно разделить на два типа: принудительную и естественную. Первый тип необходим при наличии следующих признаков:

стены в ванной влажные и не просыхают;
не вооруженным глазом заметен грибок в швах между плиткой и на потолке;
ощущается влажный воздух и затхлый запах;
пахнут плесенью вещи и банные принадлежности.

Эффективность естественного типа можно легко проверить с помощью теста:

приложите лист бумаги к решетке вентиляции, если он прижмется к ней, значит все в порядке, если нет – следует провести ещё один тест или канал следует прочистить;
поднесите к вентиляционному каналу зажженную спичку, если пламя не движется, то прочистка все-таки необходима.

В случае, если нет возможности прочистить канал самостоятельно, следует обратиться в соответствующую организацию и вызвать рабочих.

Установка проветривателей для создания системной вентиляции в доме

Следующим из способов наладить естественную систему вентиляции является установка проветривателей типа Аэропак, iFresh, Tion lite и.т.д. в жилые комнаты. Проветриватель принудительно нагнетает воздух в помещение непрерывно и круглосуточно, нормализуя естественный отток воздуха через вытяжные короба. Опять же, не нужно забывать о зазорах под межкомнатными дверями. Установка проветривателей совместно с естественной вытяжной вентиляцией является одним из бюджетных вариантов организации круглогодичного воздухообмена в загородном доме, но этот способ, по сравнению с открытием окон, влечет постоянные эксплуатационные расходы. Проветриватели бывают с нагревом воздуха и безнагревные, естественно стоимость их эксплуатации отличается в разы. (Стоимость эксплуатации Аэропак). Для того чтобы вентиляция загородного дома или коттеджа была постоянной, в комнатах отсутствовали сквозняки и при этом стоимость ее эксплуатации была минимальной, существуют приточно-вытяжные установки с рекуперацией тепла.

Вы можете задать резонный вопрос, что раньше в загородных домах люди жили и ни о каких проветривателях и не знали, при этом прекрасно себя чувствуя. Все это так, но ведь раньше не было таких технологий в строительстве и окон пластиковых не было тоже. Воздух прекрасно проникал через неплотности деревянных окон, через потолочные перекрытия уходя на чердак и далее на улицу. В современном загородном доме такое явление полностью исключено.

Особо стоит задуматься над вентиляцией владельцам деревянных домов

И не важно, живете-ли вы в доме круглый год или приезжаете и живете в нем периодически-вентиляция в доме должна быть постоянной и круглогодичной. Для сохранности дерева, для того, чтобы в доме не образовывалась плесень и грибок необходим постоянный воздухообмен в помещениях.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Зачем в ванной нужен вентилятор

Для начала определимся, зачем вообще нужен этот аппарат:

Он выполняет функцию проветривания комнаты
Обеспечивает приток свежего воздуха
Поддерживает оптимальный уровень влажности
Помогает регулировать температуру, влажность, давление – благодаря этому продлевается срок службы отделочных материалов
Некоторые модели оснащены «умными» опциями – регулировка скорости, направленности воздушного потока. Эти функции обеспечивают хозяевам дополнительный комфорт
Аппараты, которые используют в промышленных сферах, а также устанавливают в больших банях или саунах дополнительно выполняют ряд функций: дымоотведение, пароотведение и др
Устройство выводит пыль, которой могли бы дышать домочадцы

Аккуратная решетка не испортит интерьер комнаты

Обратите внимание, вентилятор не фильтрует воздух, для этой цели нужно покупать отдельный очиститель

Виды вытяжных вентиляторов

Вытяжные вентиляторы по устройству бывают двух видов, осевые и центробежные.

Осевые вентиляторы лучше всего подходят для небольших помещений. Такие вентиляторы используются в вытяжном канале до двух метров. Если такой вентилятор установить в вытяжной канал до пяти метров, то эффективность работы вытяжки нарушится.
Центробежные вентиляторы используется до пяти метров и выше.

По способу установки вентиляторы бывают:

Настенные.
Потолочные.
Настенно-потолочные (могут работать в обоих положения).
Канальные.

Для того чтобы рассчитать эффективность вентилятора необходимо обратиться к специальной формуле. Формула весьма простая – м3/час (характеристика вентилятора) умножается на количество воздуха (в час) в вашем помещении.

Таблица типичных измерений воздуха:

Частный сектор:
Ванные комнаты и душевые	3-8 м3/час
Бытовые туалеты	3-10 м3/час
Бытовые кухни	10-15 м3/час
Гостиные комнаты	15-20 м3/час
Спальни	2-4 м3/час
Гаражи	6-8 м3/час
Коммерческие помещения:
Конференц-залы	4-8 м3/час
Офисы	6-8 м3/час
Рестораны и бары	3-10 м3/час
Школьные классы	2-3 м3/час
Столовые	8-12 м3/час
Магазины	8-10 м3/час
Раздевалки с душевыми комнатами	15-20 м3/час
Общественные туалеты	10-15 м3/час
Больничные палаты	4-6 м3/час

Для правильного расчета количества прогоняемого воздуха рассмотрим пример. Пусть комната имеет размеры 2 метра в ширину, 2 метра в длину и 2,5 метра в вышину (ванная комната).Объем данной комнаты получается 10 м3. Применяем формулу 10 * 8 = 80 м3/час.

Конструкция прибора

Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.

Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:

на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
створки клапана не обладают достаточной герметичностью.

Но в быту такой вентилятор отлично справляется со всеми обязанностями.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования

Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Как установить вытяжной вентилятор в ванной?

Монтаж устройства делают прежде, чем начинают ремонт в помещении. Вытяжка в ванную устанавливается по инструкции.

Примерить вентилятор к каналу воздуховода.
Вытащить кабель питания от выключателя и разместить его в гофротрубе.
Установить в вытяжное отверстие воздуховода закладную (идет в комплекте или использовать обрезок трубы ПВХ нужного диаметра).
Провод питания вывести наружу вне трубы, чтобы вентилятор не перетер его.
Закладную зафиксировать монтажной пеной или зацементировать.
Вентилятор установить в закладное отверстие и зафиксировать дюбелями. Есть вариант крепления на жидкие гвозди или уплотнительными резинками, но такие варианты не надежные.
Подключить к электросети. Вытяжные вентиляторы для ванных комнат и туалетов имеют два варианта подключения: одновременно с освещением или отдельно.
Установить москитную сетку и декоративную решетку.

https://youtube.com/watch?v=Io9bplg2oJ0%250D

Монтаж устройства

Подключение вентилятора можно выполнить своими руками. Способ монтажа вентилятора зависит от его типа: накладной или канальный. Вентилятор накладного типа монтируется в стену, заменяя решетку канала вентиляции, или в подвесной (гипсокартонный) потолок.

Монтаж накладного вентиляционного устройства в канал вентиляции, расположенный вертикально, выполняется с помощью саморезов длиной 60 мм и более, которые закрепляются в дюбелях на стене по краям вентканала.

При установке в подвесной потолок используются дюбели Молли, которые закрепляются в отверстиях на потолке. В натяжном потолке напротив заранее выведенного раструба, через усилительное кольцо вырезается полотно, и вытяжка устанавливается в раструб и герметизируется силиконом.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

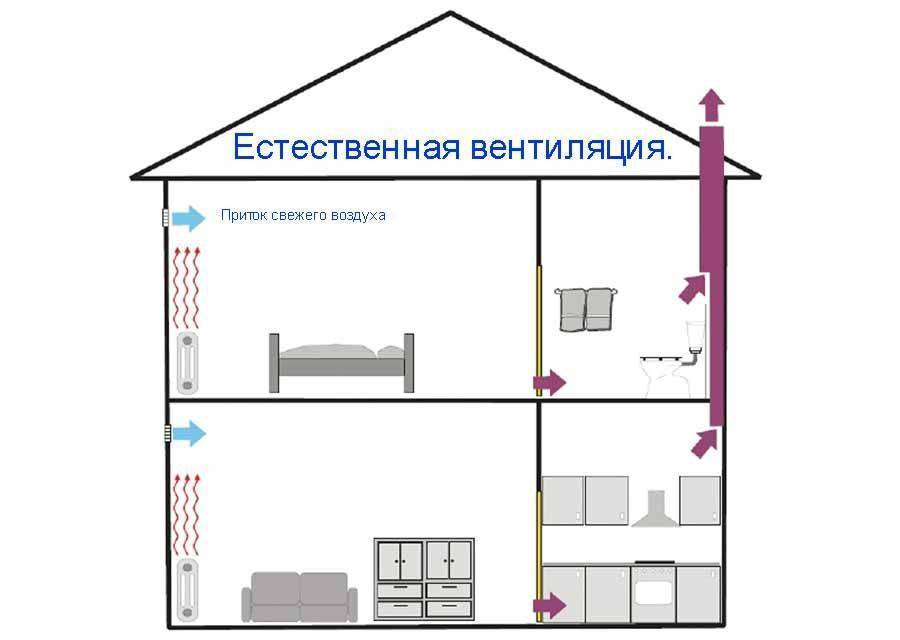

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Главные советы по выбору вентиляторов для ванной

На корпусе устройства не должно быть видно следов от швов, разводов, сколов.
Повышенная мощность вентилятора означает перерасход электричества.
Самый низкий уровень шума у радиальных моделей.
Если вы часто включаете вытяжку, купите накладной прибор.
В доме с разветвленной воздухоотводной магистралью лучше использовать канальные конструкции.
Вентилятор с уровнем шума более 40 дБ будет нарушать ваш сон и отдых.
Самые эффективные устройства — с автоконтролем влажности.
Осевые модели предназначены для самостоятельной установки.

Видео о советах по выбору вентилятора для ванной комнаты и туалета

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Дополнительные функции

В самом простом варианте вентилятор в вытяжке санузла включается отдельным выключателем. Некоторые модели имеют цепочку, потянув за которую можно его включить или выключить. В таком случае работает устройство на протяжении всего времени пока полается электропитание. Есть и другие варианты:

Включение при включении освещения, выключение с задержкой от 2 до 30 минут. Встречается часто, задержка регулируемая. При покупке надо помнить, что тут требуется специальное питание — нужна двойная фаза (для подачи электропитания на вентилятор после выключения света).
Детектор движения + задержка выключения. В этом случае включается вентилятор при наличии движения в ванной комнате, выключается тоже с задержкой.
Детектор влажности. Этот тип вентиляторов называют еще интеллектуальными, так как включается/выключается он в зависимости от состояния атмосферы в ванной. Это вариант наиболее экономичен (вентилятор работает только тогда, когда нужно), но сами устройства самые дорогие.
Как подключить питание: вытяжной вентилятор в ванную комнату с задержкой отключения (с таймером)

Самые распространенные модели вытяжных вентиляторов для ванной комнаты — с задержкой выключения после отключения света. Но их можно включать и через отдельный выключатель, исключив из схемы лампочку. Более экономичны установки с детектором влажности, так как не всякое посещение ванной комнаты и включение света требует усиленной вентиляции. Например, если вы зашли помыть руки, вряд ли стоит включать принудительную вентиляцию.

Еще одна удобная опция — разные скорости вращения лопастей. В этом случае вытяжной вентилятор в ванную комнату может изменять режим работы в зависимости от исходной влажности в помещении. Переключение есть ручное (механическое), есть автоматическое (MARLEY MP-100S).

Какому вентилятору отдать предпочтение

Выбирая вентиляторы, обращайте внимание на их уровень шума, сопровождающий их работу. Приемлемыми вентиляторами будут модели, работающие на шарикоподшипниках — они бесшумны и долговечны

Мощность подбирается в зависимости от объема ванной и с учетом того, совмещена ли она с туалетом.

Удачным вариантом будет приобретение устройства, оснащенного датчиками влажности, движения и таймером. Вытяжки в ванную комнату с датчиком влажности автоматически настраиваются и работают без участия человека.

Приемлемыми вентиляторами для вытяжки в ванной будут модели, работающие на шарикоподшипниках — они бесшумны и долговечны

Отдавая предпочтение модели вытяжки в ванную комнату с обратным клапаном, вы обезопасите себя от повторного попадания отработанного воздуха в помещение. Вентиляторы с обратным клапаном предотвращают проникновение в помещение посторонних запахов, уличной пыли. Конструкция обратного клапана такова, что как только вентилятор прекращает работать, обратный клапан захлопывается.

Обратные клапаны бывают трех видов: управляемые, самозахлопывающиеся (под действием пружины) и пассивные (закрываются потоком воздуха). Для ванных комнат применяют в основном самозахлопывающиеся обратные клапаны.

Чтобы вентиляция была эффективной, следите за чистотой решётки и вентканала

Перед приобретением вытяжных устройств, ознакомьтесь с сертификатами качества и наличием гарантийных документов на продукцию. Если ваша ванная имеет внушительные размеры, эффективней будет оснастить ее двумя вытяжками, чем использовать одну мощную модель.

Вы можете ознакомиться с фото вытяжек в ванную комнату, предлагаемых в большом ассортименте на специализирующихся сайтах.

Перед приобретением вытяжных устройств, ознакомьтесь с сертификатами качества и наличием гарантийных документов на продукцию
