Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

Соединение с помощью сварки

Сварка — важно нагреть металл, но не оплавить изоляцию

Соединение проводов сваркой требует определенных навыков, поскольку качество соединения напрямую зависит от качества сварки. Чтобы сварить провода, их скручивают, после чего их концы свариваются. Как результат, на конце скрутки появляется шарик, образованный в результате расплавления жил проводов. Это место и обеспечивает надежность всего соединения, обеспечивая минимальное сопротивление для прохождения электрического тока. Чем меньше сопротивление, тем меньше греется соединение, обеспечивая надежность электрической проводки. Кроме того, что такое место соединения практически не нагревается, если токи не превышают допустимых, место сварки обладает повышенной механической надежностью.

Недостаток этого метода очевидный, так как такая электрическая проводка обладает плохой ремонтопригодностью. Это неудивительно, так как места соединений получаются неразъемными. В случае ремонта, соединение придется удалить, откусив место сварки пассатижами. Как правило, соединить обратно провода таким же способом не всегда получается.

Существует ряд других недостатков, связанных не только с наличием сварочного аппарата, с навыками работы с ним, но и с наличием специальных электродов, с наличием флюса, а также с наличием условий: не всегда оправдано применение сварочных работ. Подобный способ соединения в основном применяется в исключительных случаях. Можно, конечно, попрактиковаться самостоятельно при наличии сварочного аппарата, но на этот тренинг уйдет масса времени и масса проводников

Очень важно быстро сварить скрученные концы проводов, не спалив изоляцию. После того, как места сварки остынут, их необходимо изолировать любым доступным способом

Сварка медных скруток, лужение оловом, как сделать скрутку качественно

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Watch this video on YouTube

Что лучше использовать, скрутку или Ваго

При прокладке проводки и подключении электрики ваго и по сей день конкурирует с таким способом соединения проводников как скрутка. Чтобы определиться, чем лучше пользоваться — скруткой или вагами, нужно рассмотреть преимущества каждого из способов соединения.

Преимущества Ваго перед скруткой

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединениюС помощью Wago даже большое количество проводов легко и быстро монтируются

Основные плюсы таких клеммников по сравнению со скрутками:

  • Быстрота монтажа – используя ваги электрические, ускоряют процесс прокладки проводки, подключения осветительных приборов. При наличии специализированного инструмента для зачистки изоляции (стриппера) соединение при помощи зажима двух проводников займёт менее 5 секунд.
  • Удобство — при помощи такого зажима можно собрать необходимый участок электрической цепи, быстро подключить осветительный прибор.
  • Простота использования — соединить провода вагами сможет без инструкции каждый домашний мастер.
  • Безопасность – соединенные таким способом проводники надежно защищены от окисления и воздействия влаги.
  • Возможность разборки – при необходимости собранное с использованием зажимов соединение быстро и без усилий разбирается.
Популярные статьи  Плиткорез электрический с водяным охлаждением: советы по выбору

Также собранное при помощи таких зажимов соединение будет занимать мало места, и выглядеть эстетичнее, чем замотанная изолентой скрутка. Это преимущество ваги перед скруткой ощутимо при использовании силового кабеля с большим сечением.

Преимущества скрутки перед зажимом Wago

Немногочисленные преимущества скрутки перед вагами — дешевизна подобного соединения, устойчивость к экстремально большим нагрузкам – при превышении электрических характеристик зажимной контакт ваги нагревается сильнее, чем у скрутки, что приводит к обгоранию изоляции и самого корпуса устройства.

Также использование скрутки предпочтительнее, нежели поддельных зажимов сомнительного качества — чтобы разобраться в том, как вытащить провод из поддельного клеммника wago, приходится разобрать клеммник.

Инструкция применения соединительного изолирующего зажима

За исключением многожильного провода, о котором пойдёт речь ниже, важно убедиться, что концы всех одножильных проводов под соединение выровнены, прежде чем начинать скручивать проводники вращением колпачка. В противном случае появляется риск неравномерной скрутки (стяжки), одна или несколько жил утрачивают надёжный контакт

Кольцо под винт зажима на электрической розетке (или выключателе) – выполняется с тем расчётом, чтобы винт крепления плотно сидел внутри кольца медной или алюминиевой жилы, а накладная шайба плотно охватывала внешний контур

Проволочное кольцо необходимо сгибать по часовой стрелке (то есть по направлению вращения винта при затяжке зажима).

Медные или алюминиевые жилы:

  • сильно изогнутые,
  • скрученные,
  • имеющие заусенцы,

приводят к ослабеванию контакта, часто не входят вместе с другими жилами в разъём. Перед повторным подключением проводов к розетке или переключателю режимов освещения либо в случае повторного подключения нескольких проводов с помощью разъема:

  • отрезать старые оголённые концы,
  • зачистить изоляцию,
  • сформировать чистый, прямой провод.

Для этих действий требуется лишь немного дополнительного времени, но эти действия обеспечивают надёжное электрическое соединение.

Практика обычного электрика на видео

Содержание этого видеоролика несколько отходит от рекомендаций производителя соединяющих изолирующих зажимов, но кое-что полезное из такой практики взять всё-таки можно. К тому же есть шанс оценить действия электриков на практике:

Заключительный штрих

Удобство и скорость производства электрического монтажа не должны становиться причинами некачественной работы. Поэтому, даже выполняя простые операции с теми же СИЗами, следует внимательно относиться к работе и придерживаться всех предписаний производителей удобных аксессуаров.

При помощи информации: FamilyHandyMan

Разъемные (проходные) кабельные чулки (КЧР) с одной петлей

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Разъемные (проходные) кабельные чулки с одной петлей предназначены для временного захвата кабеля в любом месте на всем его протяжении при проведении работ по прокладке кабеля в траншеях, колодцах, трубах кабельной канализации. Проходной кабельный чулок может быть также использован как вспомогательный на промежуточных участках при открытом доступе к кабелю, а также для подтяжки кабеля в конкретном месте.

Фиксация разъемного кабельного чулка достигается за счет шнуровки стальным тросом.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Однородное распределение нагрузки по всей площади захвата кабельного чулка препятствует повреждению изоляции кабеля и сползанию кабельного чулка в процессе протяжки.

Модель Наименование, диаметр кабеля, длина захватной части, мм Рабочая нагрузка, кН Разрушающая нагрузка, кН Вес, кг
КЧР20/1 Цену уточните у менеджера

добавить в корзину добавить в избранное

Разъемный (проходной) кабельный чулок,⌀10-20мм, L=900мм, 1 петля 7,5 15 0,050
КЧР30/1 Цену уточните у менеджера

добавить в корзину добавить в избранное

Разъемный (проходной) кабельный чулок,⌀20-30мм, L=900мм, 1 петля 15 30 0,250
КЧР40/1 Цену уточните у менеджера

добавить в корзину добавить в избранное

Разъемный (проходной) кабельный чулок,⌀30-40мм, L=900мм, 1 петля 25 50 0,300
КЧР50/1 Цену уточните у менеджера

добавить в корзину добавить в избранное

Разъемный (проходной) кабельный чулок,⌀40-50мм, L=900мм, 1 петля 25 50 0,500
КЧР65/1 Цену уточните у менеджера

добавить в корзину добавить в избранное

Разъемный (проходной) кабельный чулок,⌀50-65мм, L=900мм, 1 петля 40 80 0,900
КЧР80/1 Цену уточните у менеджера

добавить в корзину добавить в избранное

Разъемный (проходной) кабельный чулок,⌀65-80мм, L=900мм, 1 петля 50 100 1,000

Что такое ответвительный сжим – конструктивные особенности и способ установки

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

  • К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
  • Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
  • Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Разновидности и типы зажимов.

Изделия подразделяются по следующим критериям:

  • По уровню конструкции – одноярусные и многоярусные изделия, из которых наиболее сложными считаются именно многоуровневые виды.
  • В зависимости от расположения контактов – прямые и угловые соединители.
  • В зависимости от устройства конкретного провода, так как многие жилы отличаются по внутреннему устройству, и, соответственно, места их соединения также должны иметь характерные отличия.
  • По типу крепления – винтовые, пружинные, зажимные, торцевые и концевые виды.
Популярные статьи  Автополив своими руками: как установить и использовать систему орошения на участке

О некоторых, самых распространенных видах классификации, в рамках данной статьи, будет рассказано несколько подробнее.

Клеммные зажимы.

Винтовые колодки, обладающие парой металлических контактов, заключенных в диэлектрический корпус. Подсоединение проводов может происходить в нескольких точках – от двух и более. С помощью колодок можно подключиться при выполнении бытовых электротехнических работ. Также их используют в распределительных коробках.

Вам это будет интересно Особенности трубки ТУТ

Важно! Главная особенность изделия заключается в простоте его конструкции и высоком уровне надежности. Клеммные зажимы

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Клеммные зажимы

Скотч-лок.

Изделие под названием скотч-лок обладает внушительным рядом преимуществ, по сравнению с остальными видами зажимов. С его помощью с легкостью можно осуществить соединение с линией или подключать проводники без использования специального инструмента. Схема работы заключается в создании фиксации с помощью сжатия в контакте ножевого типа. Электрический скотч-лок также обладает надежным и безопасным диэлектрическим корпусом, что позволяет создать полностью изолированный контакт.

Самый используемый при производстве зажимов материал – это полипропилен. Также может быть задействован огнестойкий нейлон. В корпусе продукта помещается U-образный контакт, прорезающий изоляцию и обеспечивающий контакт. Также, в корпус заливается особый гидрофобный состав, добавление которого является способом защиты места соединения от каких-либо воздействий. Принцип действия конструкции во многом напоминает прокалывающие зажимы, применяемые в рамках работы с СИП проводами.

Важно! Установку скотч-лока необходимо проводить в несколько этапов: сначала вводится кабель, а затем осуществляется зажим. Как выглядит скотч-лок

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Как выглядит скотч-лок

Колпачки СИЗ.

Колпачок СИЗ – это особая конструкция, назначение которой также заключается в обеспечении создания точки соединения двух и более проводов. Изделие включает в себя две составляющие: сам колпачок и стальную пружину. Материал, используемый при изготовлении – особый электроизоляционный негорючий пластик, устойчивый к температурным воздействиям, а также, способный выдержать высокое напряжение. Пружинная конструкция в виде конуса создается из металла, витки которого обжимают электропровод.

Изделия классифицируются по наличию ушек, что, в принципе, не является особенно важным отличием. Колпачки с ушками несколько легче использовать, но и места они занимают немного больше. Подключаться с помощью колпачков очень удобно, и работа не требует особых навыков и усилий.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Колпачки СИЗ

Пружинные зажимы для соединения проводов.

Пружинные зажимы – это конструкции, используемые для соединения проводов, изготавливаются из всевозможных видов полимерных металлов. Основная контактная поверхность состоит из 2-ух латунных поверхностей. Первая жестко закрепляется на корпусе изделия, вторая – на его подвижной части.

Вам это будет интересно Описание кабеля ВВГнг-LS

В момент проведения монтажных работ, подвижная область приподнимается, в образовавшийся проем продевается провод, после чего конструкция возвращается в обратное положение.

Важно! В момент закрытия пружина создает определенное давление на жилу, самозажимный механизм создает надежное крепление и позволяет подключить какое-либо устройство к сети. Пружинные зажимы

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Пружинные зажимы

Соединение медных и алюминиевых проводов

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Как правило, напрямую соединять алюминиевые и медные провода не рекомендуется по ряду причин:

  • Соединение сильно нагревается, что приводит к негативным последствиям.
  • В результате контакт ослабевает. При нагревании более мягкий провод расширяется, а затем уплотняется, после чего между ними появляется микроскопическое пространство.

Чтобы избежать подобных негативных моментов, специалисты совеьтуют:

  • Соединять провода с помощью клеммных колодок.
  • С помощью зажимов «Wago».
  • С помощью болтовых соединений.
  • С помощью ответвительных зажимов (на улице).

Применение других типов соединений не рекомендуется.

СОЕДИНЕНИЕ МЕДНЫХ и АЛЮМИНИЕВЫХ ПРОВОДОВ. ЭТО ДОЛЖЕН ЗНАТЬ КАЖДЫЙ

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Watch this video on YouTube

Зажимы для соединения СИП с голыми проводами

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

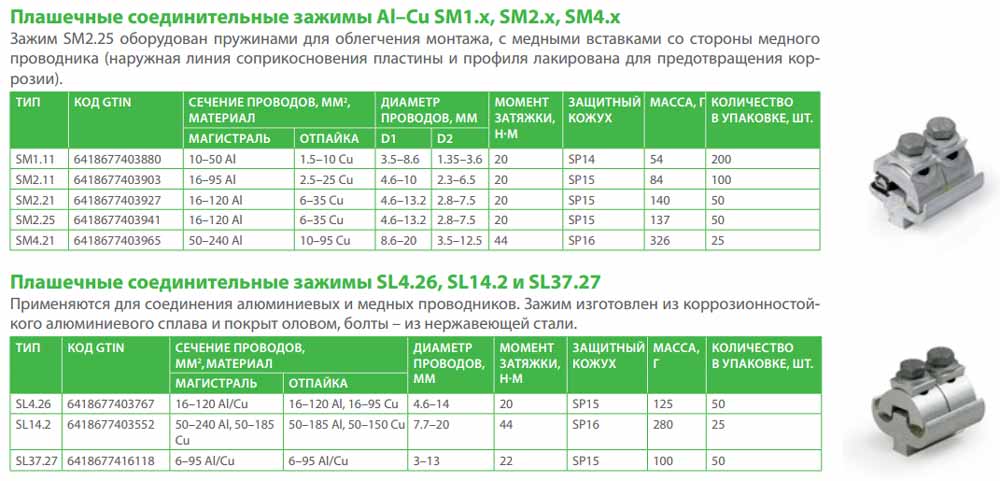

Ensto Slip 32.2 (21), 12.127, 22.12 (127)Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

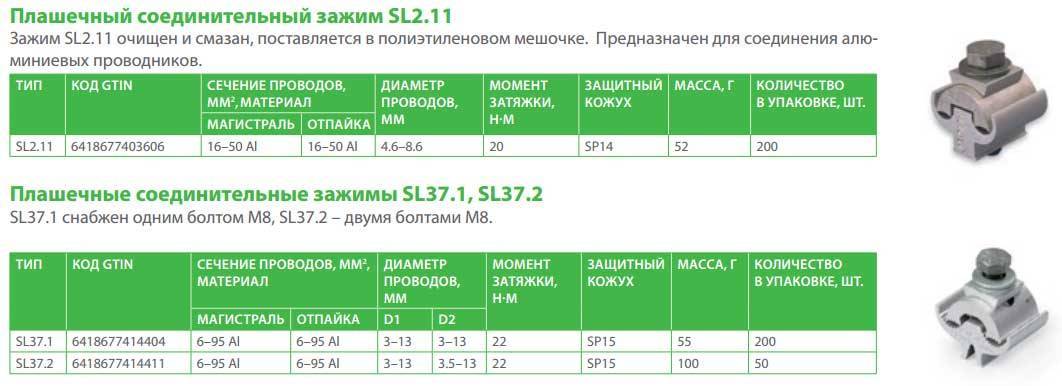

Sicam TND и NTDЗажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Niled N616, 640, 70Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

КВТ ЗПГОЗажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Соединение проводов опрессовкой

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединениюПример обжима проводников гильзой

Для осуществления подобных работ, потребуется специальная гильза

Очень важно, чтобы гильза была из того же металла, что и жилы проводников. Перед тем, как поместить жилы проводов в гильзу, их зачищают до блеска, избавляясь от изоляции

После этого берется специальный инструмент, с помощью которого провода зажимаются, обеспечив надежный контакт.

Как инструмент, так и гильзы бывают разными, исходя из того, сколько жил одновременно они могут соединить между собой

Очень важно правильно подобрать инструмент и гильзы, иначе соединение может получиться не надежным. Именно по этой причине этот способ применяется также в исключительных случаях профессиональными электриками

Опрессовка проводов в распределительной коробке. Crimping of wires in the junction box.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению
Watch this video on YouTube

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Популярные статьи  Воздуховоды для вентиляции: классификация, особенности + советы по обустройству

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

  • Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
  • Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
  • Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
  • Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
  • Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья).

    Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
