Последние годы набирает оборот тренд на столы для работы стоя. О таких я мечтал много лет, когда ударно фрилансил, и я такой совсем не один.

Стоячие столы разгоняют кровь, приводят в тонус, не дают скрючится и прилепиться лицом к экрану по старой вредной привычке. Плюсов много, но правильно пользоваться такими столами вдобавок к обычным. Я посмотрю, как вы постоите 4 часа на месте.

Скорее, это должна быть а-ля разминка, заряд бодрости без потери производительности.

И поэтому Tabula Sense Light выпускается в дополнительным варианте с электроподъёмником.

Электро-ножки я тоже увидел и протестировал. Мощные, тяжёлые, способные поднимать и опускать на себе до 120 КГ, оставаясь стабильными без тремора и дрожания вещей.

Две кнопки управления подъёмом вынесены вниз слева и помечены стрелками для слепой регулировки. Поднять стол можно почти на полтора метра – то есть работать за ним стоя смогут люди любого роста.

Получается, что Tabula Sense Light с электроножками – это два стола в одном. А если вспомнить остальные навороты, то тут больше 5 гаджетов наберётся…

Выбор

После того, как вы определитесь с типом устройства, который вам необходим, нужно обратить внимание еще на несколько важных факторов. Станция должна подходить для работы именно с вашим, и иметь подходящий тип питания и способ передачи данных — проводной или беспроводной. Станция должна подходить для работы именно с вашим, и иметь подходящий тип питания и способ передачи данных — проводной или беспроводной

Станция должна подходить для работы именно с вашим, и иметь подходящий тип питания и способ передачи данных — проводной или беспроводной.

От этого зависит, придется ли вам носить с собой множество кабелей, и как быстро будет разряжаться ваше устройство.

Далее изучите подробно функционал станции – он может довольно сильно отличаться у моделей разных ценовых категорий. Хотя это может быть неочевидно, но одинаковые, с первого взгляда, универсальные станции, могут довольно значительно отличаться по предоставляемым возможностям. Определитесь с тем, какие из этих возможностей вам нужны, а от каких вы готовы отказаться.

Посмотрите, сколько портов имеет станция и какие они. От этого напрямую зависит то, сколько устройств вы сможете подключить, и придется ли вам для этого использовать переходники – по этому показателю гаджеты также могут сильно различаться

Обратите внимание на наличие, либо отсутствие, встроенных колонок

Зарядная станция из фанеры

Мне давно не хватало простой стойки для своего телефона, потому я решил что-нибудь сделать своими руками. Ограниченное количество материалов и наличие хороших знакомых, которые помогли мне с изготовлением, позволили мне сделать простой стенд с зарядкой.

Шаг 1. Резка материала лазерным резаком

Я попросил знакомого вырезать мне все детали из предоставленного мной материала (дерево длиной 64 см). Я дал ему файл со схемами каждой детали, и он вырезал мне их.

Затем я взял все подготовленные части и закрепил их куски клеем для дерева. Малые боковые стороны пока не устанавливал – внутрь ещё надо будет залезть.

Шаг 2. Блоки для большей прочности стенда

Взяв небольшие кусочки дерева, я сделал маленькие блоки, затем их установил внутри конструкции и склеил. Они, по моей задумке, не только станут опорой для углов, но и помогут приподнять заднюю панель, служащую подставкой для телефона.

Шаг 3. Малые стенки

Теперь, когда блоки внутри я установил, можно заследить одну из боковых сторон. Другую же стоит оставить открытой. Почему же? Так будет легче получить доступ к кабелю зарядки, если он выскользнет со своего места и попадёт внутрь коробки.

Шаг 4. Установить пластину сзади

Последний этап — установка задней панели в вырезанный паз большого размера наверху. Опорой снизу послужат блоки, находящиеся внутри.

Когда я все сделал, мне оставалось только просунуть кабель и поставить телефон. Теперь его можно заряжать. Простота сборки и легкость использования делает мой стенд довольно интересным бюджетным вариантом. Так я могу защитить шнур от износа, да и заряжать телефон таким образом проще.

Современные зарядные станции сочетают в себе не только приятный внешний вид, но и весьма неплохую функциональность. Простые для проводной зарядки и крутые с беспроводным способом зарядки – они все одинаково полезны. И особенно здорово, что их можно сделать самостоятельно.

Схемы зарядок для мобильных телефонов

Так как за процессом пополнения аккумулятора энергией следит встроенный контроллер телефона, адаптеры питания для мобильников выполняются по достаточно простой схеме. Некоторые из них даже имеют нестабилизированный выход.

Схема сетевого нестабилизированного адаптера YL-0061.

Сетевое напряжение выпрямляется диодом VD1 и фильтруется конденсатором С1. На транзисторе VT1 собран автогенератор, который из постоянного напряжения «нарезает» импульсы, которые подаются на первичную обмотку импульсного трансформатора TV1. Трансформированные во вторичную обмотку импульсы выпрямляются диодом VD5, напряжение фильтруется емкостью С5 и поступает к потребителю. Светодиод VD6 служит для индикации наличия напряжения на выходе. Так как выходной уровень этого адаптера не стабилизирован, то напряжение будет меняться в зависимости от тока нагрузки.

Схема сетевого китайского зарядника со стабилизацией выходного напряжения.

Другая схема зарядки для телефона имеет цепи стабилизации выходного напряжения. Входные элементы, генератор, импульсный трансформатор и вторичный выпрямитель построены аналогично предыдущему варианту. Стабилизация осуществляется посредством обратной связи, выполненной на оптроне U1. Чем выше напряжение на выходе, тем выше ток через светодиод оптопары, тем больше открывается приемный транзистор оптрона.

Таким способом изменяется напряжение смещения на базе транзистора VT1 и уменьшается длительность генерируемых импульсов. При понижении выходного уровня происходит обратный процесс, ведущий к увеличению длительности импульсов.

Схема автомобильного зарядного устройства.

Блоки питания, предназначенные для заряжания телефонов от автомобильной бортсети, устроены еще проще – они не имеют преобразовательной части. Они состоят из стабилизатора, который часто строят по линейной схеме, и фильтра.

Шаг 3. Добавить отверстие для USB-кабеля

Возьмите USB-кабель вашего телефона. Измерьте его ширину и перенесите это измерение на древесину. Вырежьте меньшее отверстие на самой маленькой стороне прямоугольной формы, уже вырезанной для iPod. Убедитесь, что новое отверстие достигает нижней части дерева.

Вставьте USB-кабель через новое отверстие. Убедитесь, что он правильно установлен, затем удалите перед шлифовкой. Сгладьте стороны прямоугольной вставки наждачной бумагой, чтобы провод не перетирался. Отшлифуйте все хорошенько, так изделие будет выглядеть аккуратнее.

Вставьте кабель снова, нанесите немного суперклея по бокам USB, чтобы укрепить его. Таким образом, он не будет двигаться, когда вы подключите свой iPod. Система стационарная, так что она не предполагает частую переноску. Крепите кабеля прочно, чтобы ничего не болталось.

Если вы не хотите приклеивать кабель на месте, то используйте наклейку с обратной стороны. Будьте готовы к тому, что система станет неустойчивой. В идеале все должно выглядеть, как на фото выше. Вынимая постоянно кабель и вставляя обратно, вы быстро повредите его, да и смысла от такой станции будет мало. Поэтому закрепите шнур основательно.

Разновидности

Главная характеристика, позволяющая разделять такие устройства на типы – это их мобильность.

Станции бывают как стационарными, так и полностью мобильными.

Вторые меньше по габаритам и весу, пользуются большей популярностью, так как, зачастую, их использование имеет больше смысла.

По иным параметрам выделяются и другие типы таких устройств:

Проводная док-станция – для телефона, планшета или смартфона. В этом случае устройство получает питание от сети, аккумулятора автомобиля или по кабелю от компьютера, а вот способ связи с устройством может быть как проводным, так и беспроводным;
Беспроводные док-станции – это такие, у которых как передача данных, так и подключение осуществляются по беспроводным сетям. Такие устройства могут быть использованы в качестве мобильных;
Зарядочный док. Как следует из названия, такое устройство предназначено исключительно для подзарядки мобильных устройств, причем не только смартфонов и планшетов, но и других, например, робота-пылесоса. Они всегда мобильны и по своему функционалу только могут заменять power-bank, никаких иных функций они не несут;
Универсальная станция – помимо собственно функции зарядки она имеет еще множество функций. Среди них подключение нескольких устройств кроме основного (например, клавиатур и динамиков), объединение нескольких устройств с данными в единый гаджет;
Мультимедиа-док – особая разновидность станций, предназначенная для работы с медифайлами. С ее помощью фото и видео можно не только перемещать и копировать, но и обрабатывать (работает при подключении к одной такой станции компьютера или планшета и носителя медиаданных).

В зависимости от необходимого функционала и ожиданий, можно выбрать наиболее подходящую для себя станцию

Важно учитывать, что в зависимости от функционала, стоимость таких устройств может быть довольно разнообразной. И самая высокая цена на универсальные многофункциональные объединяющие гаджеты

Модели для Андроид

Именно данная операционная система является самой распространенной на сегодняшний день.

И потому большинство док-станций предназначены для работы именно с ней (имеют драйвера для соответствующей прошивки).

Наиболее целесообразно для работы со смартфонами такого типа приобретать многофункциональные устройства, способные расширить сферу использования планшета.

Вам необходимо только установить на Андроид-устройство соответствующее программное обеспечение и подключить его к станции.

Одно это уже поможет превратить ваше устройство в мощный музыкальный центр (если у станции есть динамики).

Далее вы можете подключать к станции остальное оборудование (клавиатуры, карты памяти и т. д.) и работать с ними с помощью смартфона или планшета.

Некоторые станции также оснащены пультом дистанционного управления для запуска файлов, уменьшения и увеличения звука, внесения некоторых изменений в настройки.

Это может показаться излишеством, но некоторым пользователям такая возможность кажется довольно удобный.

Модели для iOS

Эти устройства более специфичны – для разных моделей смартфонов или планшетных компьютеров может потребоваться разное программное обеспечение.

Они могут применяться также и в качестве подставки и зарядного устройства, но помогают и выполнять ряд других функций.

В первую очередь, это значительное упрощение процессов синхронизации смартфона и сервиса iTunes на компьютере.

Как и в случае с Андроидом, устройства с такой операционной системой с помощью док-станции можно подключить к телевизору или музыкальному центру.

При покупке лучше отдавать предпочтение именно тем устройствам, которые выпущены фирмой Apple, так как они предоставляют больший функционал и работают более стабильно и исправно.

Однако универсальные доки тоже есть. Они подходят для айфонов и айпадов, но могут иметь меньший функционал, неполадки в связи с проблемами совместимости и т. п.

Обратите внимание, что как только вы подключите свое устройство от Эппл к доку другого производителя, вы автоматически потеряете гарантию на этот смартфон или планшет. Почти все станции этого производителя имеют одинаковый набор портов – «эппловский» порт Lightning, порт для подключения к компьютеру и стандартный разъем mini-jack

Выпускаются они в тех же базовых цветовых оттенках, что и сами телефоны и планшеты.

Шаг 3. Добавить отверстие для USB-кабеля

Что такое док-станция

Именно здесь на помощь приходят док-станции. С их помощью вы можете удобно и надежно закрепить ваше Android устройство на специальной подставке. Итак, разберемся, что же такое док-станция для Android и какими они бывают.

По сути, это устройство, в которое устанавливается ваш смартфон (планшет). Оно может быть нескольких видов:

Обычная подставка – без microUSB-порта и зарядки.
С зарядным устройством – при установке смартфон подключается к USB-порту и заряжается.
Мультимедийная – не только выполняет функции обычной подставки и зарядного устройства, но и позволяет воспроизводить видео- и аудиофайлы на встроенных в док станцию динамиках.

Первый вариант – это не что иное, как самая обычная подставка. Единственная ее функция заключается в том, чтобы ставить в нее телефон (планшет) для удобного просмотра фильмов. При этом звук будет исходить из встроенного динамика смартфона.

Второй вариант, помимо повышения удобства, выполняет функцию зарядного устройства (ЗУ). Другими словами, сама станция подключается к сети электропитания и заряжает смартфон (планшет).

Стоит отметить, что варианты без ЗУ могут держать телефон в вертикальном и горизонтальном положении (в зависимости от модели и конструкции). При этом подставка с ЗУ может держать телефон только в одном положении, так как телефон подключается к microUSB-порту.

Наиболее функциональным является третий вариант – мультимедийная док-станция для устройств на платформе Android. Она выполняет функции двух предыдущих версий и при этом имеет встроенные динамики для воспроизведения звуков. Благодаря этому тихий смартфон (планшет) может играть достаточно громко. Более того, существуют подставки с достаточно мощной акустикой и усилителем звука. Они ничем не уступают обычным колонкам.

Также мультимедийные подставки могут управлять вашим Android-гаджетом через подключение по USB. Простыми словами: вы устанавливаете на смартфон специальное приложение, запускаете его и устанавливаете гаджет на док станцию. Далее при помощи пульта дистанционного управления вы можете включить музыку, регулировать громкость, открыть видеофайл и так далее.

Выбор док-станции

Выбор достаточно прост. В первую очередь, вам нужно определиться с тем, какие именно функции вас интересуют

То есть, если вы ищете простую и удобную подставку и не более того, то стоит обратить внимание на модели, которые способны держать телефон в вертикальном и горизонтальном положении

Если же вас интересует функция ЗУ, то здесь все еще проще. Вам нужно ориентироваться только на внешний дизайн и выходную мощность блока питания. Помните, что выходная мощность тока должна соответствовать требованиям вашего смартфона. Если напряжение будет слишком высоким, есть риск спалить USB-порт и контроллеры зарядки.

Для более старых и слабых моделей используются менее мощные блоки питания с силой тока на выходе 1 ампер.

Если же вы ищите мультимедийную док-станцию, то здесь все немного сложнее

В первую очередь стоит обратить внимание на то, как осуществляется подключение к microUSB. Здесь может быть два варианта:

Стационарный разъем – порт всегда в одном положении и вы не можете его поворачивать или перемещать.

Проводное подключение или подвижный USB-интерфейс. В таком случае вы можете располагать смартфон вертикально и горизонтально, а подключение к USB происходит при помощи кабеля.

Существуют также варианты, которые оснащены обоими типа подключения.

Второй момент – это мощность встроенных колонок. Часто в дешевых вариантах используются слабые и низкокачественные динамики. Из-за этого звук будет, если даже и громким, то очень плохого качества. На более дорогих подставках с мощными и качественными динамиками с обратной стороны должны быть специальные отверстия для усиления баса (фазоинвертор).

Стоит отметить, что не все мультимедийные станции предоставляют возможность управлять подключенным телефоном. Другими словами, некоторые из подставок просто воспроизводят звук. А вот включать этот звук вам придется вручную на смартфоне. Также не забудьте уточнить у продавца, каким набором функций обладает понравившаяся вам модель.

Также рекомендуется обходить стороной дешевые китайские модели, так как напряжение на выходе ЗУ может отличаться от заявленного в документации. Это, в свою очередь, негативно сказывается на работе телефона, вплоть до его поломки. Не стоит забывать и о наличии дополнительных USB-разъемов, которые позволяют подключать флешки, компьютерную мышь и клавиатуру, а также заряжать дополнительные устройства.

Рейтинг док-станций с зарядкой

APPLE D STAND CHARGING STATION

Пятую строчку занимает док-станция для телефонов марки Apple. Дизайн у модели достаточно минималистичный, изготовлена из силикона высокого качества. Это позволяют изделию хорошо фиксироваться на поверхности и не скользить. Также, к плюсам данного материала можно отнести его долговечность. К сожалению, это изделие подходит только для устройств с разъемом Lightning.

Чтобы воспользоваться данным изделием, его просто необходимо подключить к любому источнику питания. Благодаря своему дизайну, он подойдет под любой стиль интерьера и впишется в любое помещение. Применение такого устройства позволит всегда иметь под рукой возможность зарядить свой телефон.

Средняя стоимость модели составляет 990 рублей.

~~APPLE D STAND CHARGING STATION~~

Достоинства:

Хорошее качество конструкции;
Возможность заряжать телефон, не снимая чехла.

Недостатки:

Baseus Wireless Charging Pad WiC1 10W

Четвертую строчку занимает универсальная док-станция, которая позволяет зарядить любой смартфон беспроводным способом. Мощность устройства составляет 10 Вт, имеет выход 9В/1А и 5В/1А. изготовлена из металла и пластика, может выступать в качестве подставки под телефон. Обладает компактными размерами и стильным дизайном. В комплекте к модели идет зарядный кабель USB to USB Type-C и беспроводная зарядка.

Средняя стоимость изделия составляет 1800 рублей.

~~Baseus Wireless Charging Pad WiC1 10W~~

Достоинства:

Возможность беспроводной зарядки;
Возможность применять как подставку.

Недостатки:

Adonit Charging Stand 10W

На третьей строчке располагается док-станция Adonit Charging Stand 10W. У модели компактные размеры и имеется возможность расположить гаджет в двух направлениях, а именно – горизонтально и вертикально. Обладает системой внутренней защиты.

Модель продается в двух цветах, черном и белом, что позволяет выбрать более подходящий под ваш интерьер.

Средняя стоимость равняется 2800 рублей.

~~Adonit Charging Stand 10W~~

Достоинства:

Подходит для любого телефона;
Имеется выбор цветов;
Стильный дизайн.

Недостатки:

ESR Lounge Stand 10W

Вторую позицию рейтинга занимает док-станция фирмы ESR. Отличительной особенностью данной модели является то, что она имеет тканевое покрытие. Мощность зарядки высокая, благодаря наличию двух медийных катушек. Цвет самого устройства серый, что подойдет под любой интерьер.

Корпус изделия изготовлен таким образом, чтобы равномерно распределять тепло и обеспечить наиболее безопасную зарядку. У модели имеется защита от перенапряжения и короткого замыкания.

Гарантийный срок на модель составляет 3 месяца.

Средняя стоимость достигает 2700 рублей.

~~ESR Lounge Stand 10W~~

Достоинства:

Защита от перегрузок;
Возможность заряжать любой гаджет;
Противоскользящее покрытие.

Недостатки:

Anker PowerWave

Первое место занимает устройство Anker PowerWave. Интересный дизайн и хорошая система безопасности делает изделие лидером в своей области. Позволяет заряжать устройства любых марок. Максимальная мощность для зарядки техники Apple составляет 7,5 Вт, для остальных 10 Вт.

Имеется кулер, который позволяет бесшумно охлаждать гаджет. Модель оснащена противоскользящей системой, что позволяет не беспокоиться за сохранность гаджета. Одновременно можно заряжать только один смартфон.

Средняя стоимость равняется 3500 рублей.

~~Anker PowerWave~~

Достоинства:

Система защиты от перегрева;
Противоскользящая защита.

Недостатки:

Оригинальная подставка для зарядки Apple Watch

Я тот еще любитель «яблочной» продукции, а потому я постоянно пользуюсь Apple Watch и iPhone. Мне для своего оборудования нужно было лишь сделать какую-нибудь оригинальную подставку. И я решил сделать ее из черного ореха и термопластичного полимера.

Расскажу, как именно я её сделал.

Шаг 1. Нарезать кусочки по размеру

Я разрезал пиломатериал из грецкого ореха на ленточной пиле. Затем я сделал тоже с пластиком, но уже на отрезном станке со столом. Почему я решил использовать именно эти материалы? Потому что я хотел «многослойную» основу, в которой сочетается дерево, пластик и верх опять же из черного ореха.

Шаг 2. Вырезать слот для телефона

Чтобы вырезать слот для установки своего телефона, я решил использовать лобзик, установив его заранее на 18 градусов. А за счет острых зубчиков я сгладил края.

Шаг 3. Окончание работы с базой

Вырезав впереди скос на 15 градусов, а также впадину внизу, я не только сделал станцию зарядки красивее, но и обеспечил место для установки светодиодов в нижней части.

Шаг 4. Создание стенда для часов

Используя термостойкий пластик, я решил вырезать из него полумесяц. Используя затем сверло Форстнера, я высверлить круг на лицевой стороне пластика. Там будет место установки магнитного зарядного устройства для Apple Watch.

Когда я сделал прорезь в передней части подставки для кабеля, я использовал суперклей, чтобы всё зафиксировать.

Шаг 5. Использование лака

После приклеивания магнита и держателя зарядного устройства на док-станцию я просто взял и нанёс три слоя лака. Так, чтобы было красиво.

Шаг 7. Подсветка базы

Последним этапом перед началом пользования стала установка белых светодиодов в нижней части основания (см. шаг 3), чтобы при включении зарядной станции пластик светился.

Шаг 6. Готовность к работе

В целом, эта док-станция после всей работы выглядит прекрасно. Телефон и часы прекрасно встают на свои места и сразу же проявляют себя щелчком или активацией дисплея во время зарядки.

Такая зарядная станция, как я считаю, выглядит не хуже готовых вариантов, которые можно приобрести в магазине. Мои iPhone и Apple Watch заряжать теперь проще.

Устройства на Li-Polymer

Литий-полимерные аккумуляторы считаются более продвинутыми устройствами по сравнению с литий-ионными. В роли электролита в них выступает специальный полимер с гелевым литием. Они представляют собой прямоугольные пластиковые пакеты с двумя выводами. В пакете находится электролит и рабочие элементы. Корпус Повер Банка надежно защищает нестабильный аккумулятор от повреждения. Из ключевых достоинств можно выделить малый вес, высокую плотность энергии на единицу объема, отсутствие эффекта памяти. Из минусов – сложная схема, защищающая аккумулятор от перегрева, обеспечивающая специализированный режим зарядки по току. Также нельзя допускать глубокой разрядки батареи, поскольку она может не включиться (нужно будет подавать напряжение непосредственно на контакты в обход схемы, чтобы оживить ее).

Именно от этих аккумуляторов начинаются пожары и сгорают телефоны. Если произойдет замыкание во время зарядки, то устройство может вызвать серьезный пожар.

Полимерная батарея без корпуса

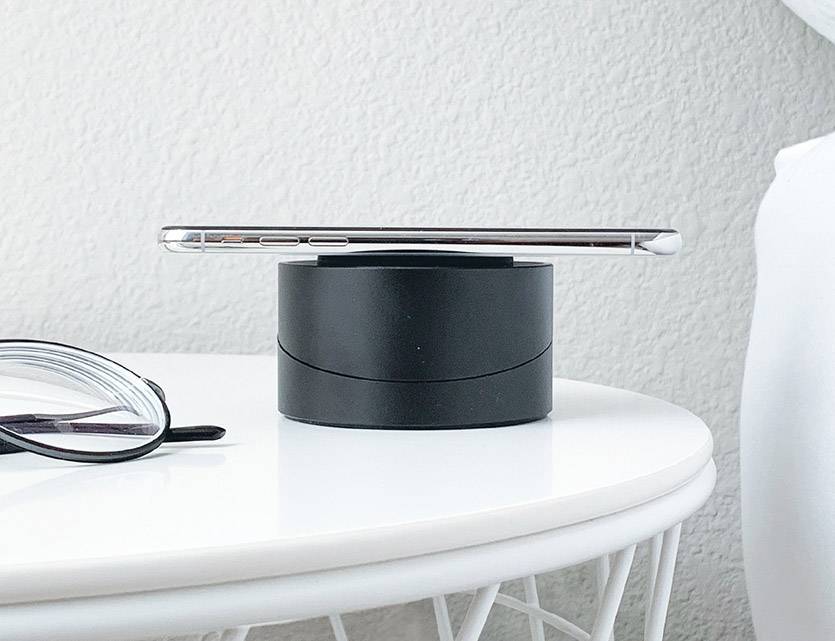

Sum DIAL Fast Charge

Небольшой круглый аксессуар для беспроводной зарядки можно использовать в двух положениях: смартфон лежит горизонтально, или под углом в 20 градусов.

Sum DIAL Fast Charge сделан из алюминия и имеет поворотный механизм, который позволяет наклонить контактную площадку так, чтобы смартфоном было удобно пользоваться во время зарядки.

Это ЗУ заряжает все Qi-совместимые устройства до 10 Вт и поддерживает быструю зарядку для iPhone 8 и выше до 7,5 Вт.

Есть встроенная система защиты: зарядка автоматически отключается в случае перегрева, перегрузки, сильных колебаний напряжения или обнаружения посторонних металлических предметов.

► Купить Sum DIAL Fast Charge за 6 990 руб.

Сообщества › Сделай Сам › Блог › Докстанция для смартфона

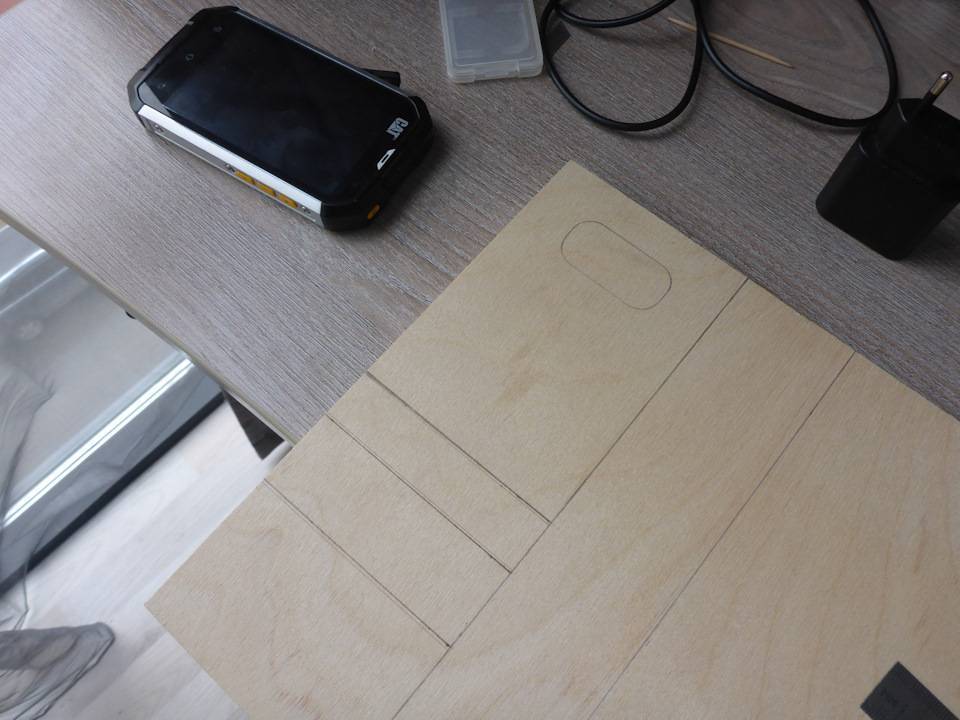

Всем добре!Совсем свежая работа. Вчера сделал полезный девайс для телефона. Идея не моя всё подсмотрено на просторах виртуального мира. Однако в продаже таких устройств я не видел, ну по крайней мере в Питере.Итак имеем телефон CAT и его родная зарядка, фанера 15 мм.Примеряем.

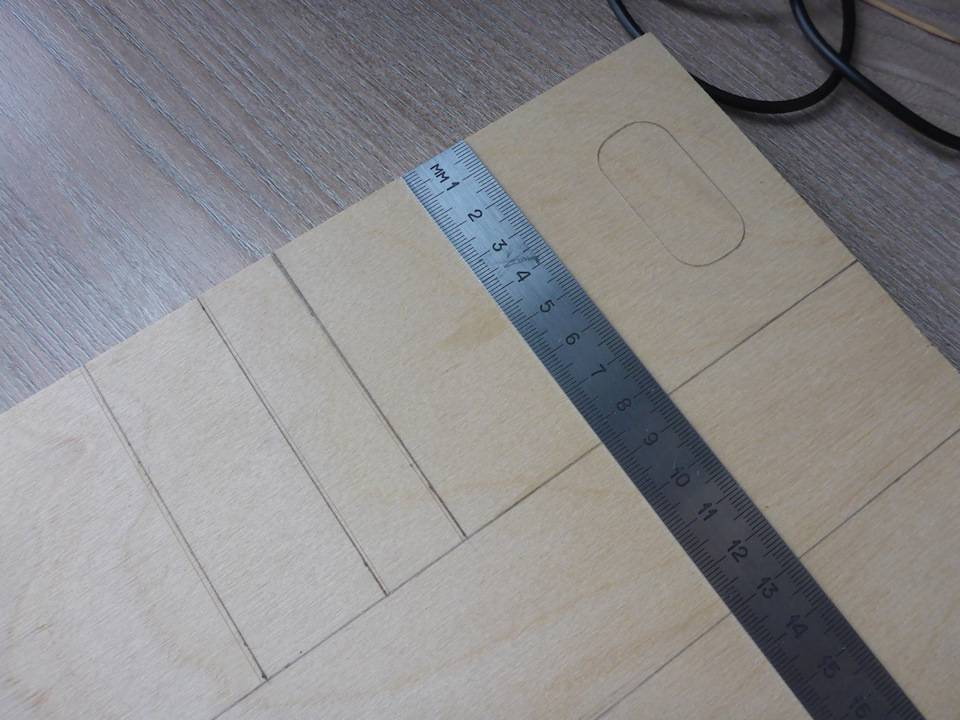

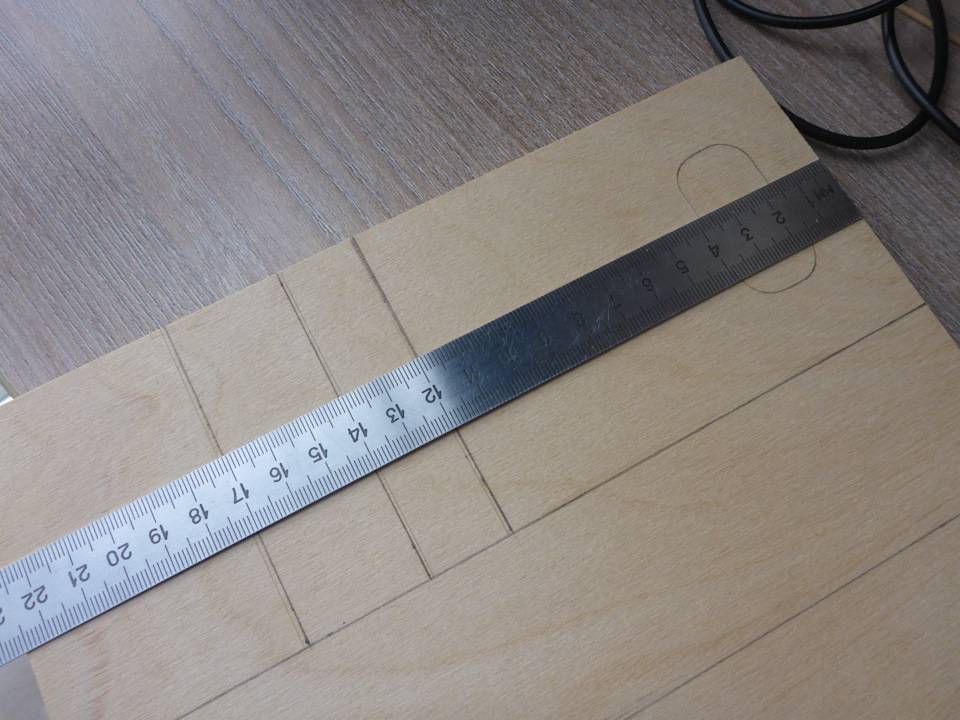

Размеры конечно же очень индивидуальны. У меня телефон очень толстый 16 мм и фанеру я решил использовать толстую. Для самсунга или яблока устройство получится раза в 3 тоньше.Для распила фанеры рекомендую использовать пилку по ламинату с мелким зубом, она меньше всего ломает волокна кромки. Я еще предварительно надрезаю волокна ножом.

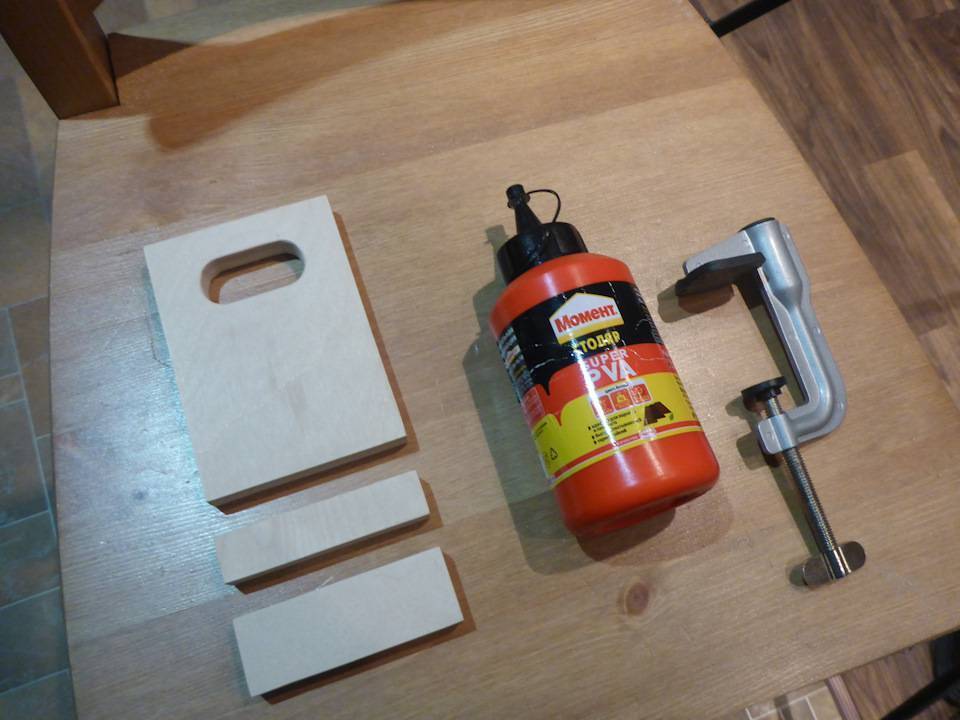

Склеиваем. В качестве струбцины можно использовать самый обычный зажим для настольной лампы.

Подробности на видео.

Спасибо за внимание.Продолжение следует…П.с. Друзья! Не придирайтесь к словам! Докстанция это не только клавиатура для планшета, докстанция сокращенно от Docking Station — место швартовки

В данном случае место швартовки для телефона.

Комментарии 149

хорошо сделано, у меня на Шарп аквос с завода настольный кредлл шел

Очень удобно. у меня еще есть задумка вот такое сделать.

хорошо сделано, у меня на Шарп аквос с завода настольный кредлл шел

наверное это всё же полочка, но за исполнение пять))))

Спасибо, отличная идея, осталось протащить провода на потолок.

это не докстанция. это какая-то полочка для зарядки смартфона. в докстанции не видно проводов. вставляешь смарт и все. он там сам в штекер попадает и заряжается.

Как вы это себе представляете у катерпилара? Он сам заглушки должен вытащить?

я к тому, что надо называть вещи своими именами. и не вводить в заблуждение. за поделку конечно респект. но это не докстанция. уж извини. себе давно хочу сделать. но вот пока не соображу как половчее. все жду у кого подсмотреть. И тут опа! статья «Докстанция для смартфона» ура! ан нет… облом.

Докстанция это не только клавиатура для планшета, докстанция сокращенно от Docking Station — место швартовки. В данном случае место швартовки для телефона. В Америке любую подставку для телефона называют докингстэйшен.Впрочем называйте как вам удобнее.

Ну вы мне еще Даля процитируйте, вот готовое изделие и оно называется докстейшен www.palmettowoodshop.com/products/dockingstationcgПовторюсь вы можете называть это как вам вздумается.

Телефон давно просматриваю ) расскажи как он пожалуйста. Сорри за оффтоп)

Конкретно этот уже устарел железо уже слабовато для новых программ. Но он отлично тянет озик с гиговыми склейками навител геокешинг батареи хватало на неделю раньше сейчас дня три держит, если не пользоваться то и месяц пролежит включеным, бил ронял топил в болото окунал все пофиг, кстати до сих пор заводская прошивка если не пугает размер вес и цена то достойный девайс для путешествий. Камера так себе надо ставить сторонний софт для нормальных снимков, но есть отличный автофокус. Я сейчас на нового кота посматриваю вроде тоже хорошие отзывы. Начинка внутри компал пожалуй лучшее железо на рынке. Короче рекомендую.

Готовые решения — универсальные приёмники для беспроводной зарядки

Сделать беспроводную зарядку своими руками не сложно, но при отсутствии свободного времени и навыков в сборке схем её можно легко найти в любом магазине электроники. Большинство моделей новых смартфонов уже имеют установленный производителем приёмник (ресивер). Потому пользователю ничего дополнительно покупать не нужно. В редких случаях в комплект не включается передатчик (док-станция).

Хотя смартфоны, поддерживающие беспроводную зарядку, уже не редкость, некоторые производители почему-то игнорируют такую технологию. Чтобы определить, может ли гаджет заряжаться таким способом, в описании модели нужно отыскать обозначение «Qi». Также всю информацию можно получить из инструкции либо на сайте производителя.

Чехлы, поддерживающие функцию беспроводной зарядки, выпускаются для самых популярных моделей. Это объясняется сложностью производства и немалой стоимостью. При пользовании зарядным чехлом смартфон разбирать не требуется.

Ресиверы выпускаются двух видов:

Со специальными контактами, подающие энергию непосредственно на батарею. Продаются производителями гаджетов в качестве дополнительных предметов. Могут использоваться только для смартфонов, имеющих внутри соответствующие контакты.
Универсальные ресиверы, устанавливаемые под крышкой либо размещаемые под чехлом. Энергия подаётся в зарядный порт.

После выбора комплекта беспроводной зарядки необходимо разобрать телефон, подключить ресивер к порту либо специальным контактам, а базу — к USB-адаптеру. При попадании гаджета в зону действия излучения включается индикатор, показывающий, что на аккумулятор поступает энергия.

Беспроводные зарядные устройства всё более популярны у пользователей, ценящих своё время и не желающих возиться с проводами. Стоят эти устройства недорого, и каждый может выбрать себе подходящую модель. При желании зарядку можно легко сделать самостоятельно, затратив минимум времени и сил.

Сейчас читают:

Какие телефоны можно заряжать беспроводной зарядкой — список моделей

Как работает беспроводная зарядка — устройство и принцип действия

Как быстро зарядить телефон на андроиде

Можно ли зарядить смартфон без зарядного устройства или без шнура

Что делать если телефон не заряжается при исправной зарядке

Сообщества › Сделай Сам › Блог › Докстанция для смартфона

Склеиваем. В качестве струбцины можно использовать самый обычный зажим для настольной лампы.

Подробности на видео.

В данном случае место швартовки для телефона.

Комментарии 149

хорошо сделано, у меня на Шарп аквос с завода настольный кредлл шел

Очень удобно. у меня еще есть задумка вот такое сделать.

хорошо сделано, у меня на Шарп аквос с завода настольный кредлл шел

наверное это всё же полочка, но за исполнение пять))))

Спасибо, отличная идея, осталось протащить провода на потолок.

Как вы это себе представляете у катерпилара? Он сам заглушки должен вытащить?

Телефон давно просматриваю ) расскажи как он пожалуйста. Сорри за оффтоп)

Принцип работы беспроводной зарядки

Представленное устройство нельзя назвать полностью беспроводным, так как оно в любом случае подсоединяется к электрической сети. Девайс, требующий подпитки аккумулятора, размещается сверху зарядки. Принцип её работы заключается в электромагнитной индукции. В аккумуляторную батарею поступает напряжение благодаря электромагнитному полю, возникающему в зарядном устройстве при протекании электрического тока по специальной индукционной катушке.

Недавно на рынке появились беспроводные зарядки для телефона

Силовое поле может действовать на дистанции четырёх сантиметров. Оно возникает в том случае, когда передается сигнал о появлении одного из совместимых устройств. Эти сигналы оповещения смартфон может подавать с помощью функции ближней бесконтактной связи (Near Field Communication). Далее, энергия передается на аккумуляторную батарею благодаря току, возникающему под действием напряжения в обмотке, встроенной в заряжаемый девайс.

Мнение эксперта

Создание беспроводного зарядного устройства своими руками – не такая уж сложная задача. Все материалы и элементы несложно достать – пластик и проволоку для катушки, транзисторы и прочее можно отыскать в специализированных магазинах и даже на рынках. Главное – не пытайтесь сразу экспериментировать на новых смартфонах; для начала лучше потренироваться на старых моделях.

Константин Котовский
