Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Ремонт бойлера «Термекс» своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети.

Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками. Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.

Замена ТЭНа

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

Чтобы было удобнее работать, можно даже снять бак со стены.

Стоит отметить, что большинство моделей «Термекс» имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.

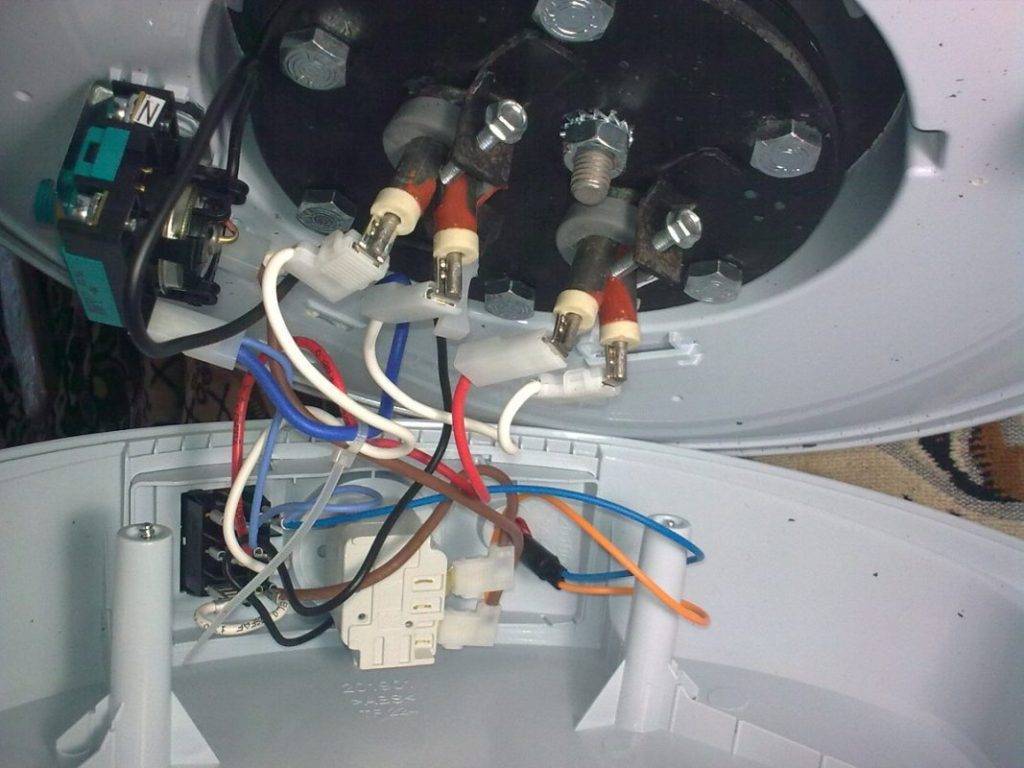

Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

  • сняв крышку, найдите защитный термостат, снимите с него наконечники;
  • также снимите наконечники (3 штуки) с нагревательного элемента;
  • перережьте пластиковый хомут;
  • выкрутите винты, сняв при этом датчик;
  • теперь отсоедините шлейф и выкрутите четыре винта;
  • затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.

Неисправный термостат

Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

  • если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
  • если вода выходит из-под крышки внизу, то нужно разбирать бак.

Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Пошаговая инструкция по замене ТЭНа

Последовательность разборки может отличаться в зависимости от типа крепления ТЭНа внутри бака. На бойлерах «Аристон» применяется 3 типа фиксации элемента: на гайку, на планку или на фланец с винтами или шпильками по кругу.

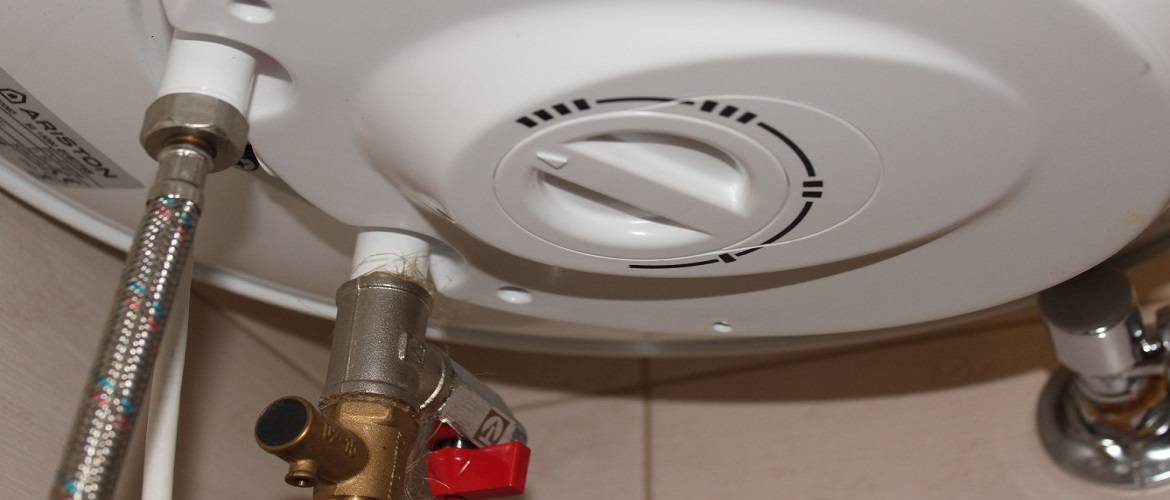

Прежде чем приступать к разборке, необходимо выполнить следующие действия:

  1. Отключить прибор от электросети.
  2. Повернуть вентиль запорного крана, прекращая подачу воды в бак. Отсоединить шланги от клапанов. Отвернуть обратный клапан. Удалить воду из бака через шланг или собственную систему слива.
  3. Снять защитную крышку с управляющей системы бойлера, которая находится под баком.
  4. Проверить наличие тока на контактах терморегулятора. Сфотографировать или зарисовать порядок подключения проводов к клеммам, а затем демонтировать контакты и отложить управляющий блок.

С гайкой крепления 55

В старых моделях бойлера «Аристон» ТЭН, активный электрод и термостат крепятся на гайку размером 55 мм.

После демонтажа управляющего блока нужно:

Подставить под бак широкий таз, поскольку вода из емкости могла уйти не полностью

Зажать гайку ступичным или разводным ключом, осторожно провернуть против часовой стрелки. Достать нагревательный элемент. Если он извлекается с трудом из-за толстого слоя накипи, аккуратно сбить с него часть отложений тонким, но неострым инструментом

Осмотреть поверхность ТЭН и магниевый анод. При полном разрушении на месте «жертвенного» элемента остается только стержень с резьбой. Выкрутить крепление нагревателя. Проверить работоспособность нити с помощью омметра или мультиметра. Если сопротивление ниже номинального, купить новую деталь. Промыть ТЭН и погрузить в кислый раствор на несколько часов. Для приготовления средства можно использовать 50-60 г сухой лимонной кислоты или 100 мл столового уксуса на 2 л горячей воды

Если он извлекается с трудом из-за толстого слоя накипи, аккуратно сбить с него часть отложений тонким, но неострым инструментом. Осмотреть поверхность ТЭН и магниевый анод. При полном разрушении на месте «жертвенного» элемента остается только стержень с резьбой. Выкрутить крепление нагревателя. Проверить работоспособность нити с помощью омметра или мультиметра. Если сопротивление ниже номинального, купить новую деталь. Промыть ТЭН и погрузить в кислый раствор на несколько часов. Для приготовления средства можно использовать 50-60 г сухой лимонной кислоты или 100 мл столового уксуса на 2 л горячей воды.

После очистки и замены нужных элементов нужно собрать прибор в обратном порядке.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ В старых моделях водонагревателей «Аристон» ТЭН крепится с помощью гайки размером 55 мм.

С планкой крепления

В современных конструкциях вместо крупной гайки используется прижимная планка или фланец. Разборку бака с гайкой можно проводить в перевернутом положении после снятия бойлера, крепления с планкой — демонтировать только снизу.

Гайка, которая закрепляет фланец с анодом и ТЭН, зафиксирована на поперечной планке. Крепежный элемент откручивается с помощью ключа-трещотки или торцового инструмента. После этого снимается планка и извлекается фланец с нагревательной трубкой. Чтобы ускорить процесс, его нужно немного раскачать и повернуть.

С фланцем и креплениями по кругу

В новых моделях бойлера фланец ТЭН может быть зафиксирован в 4-6 точках по кругу. В зависимости от конфигурации прибора крепежные гайки могут быть накручены на болты или шпильки.

Как и в случае с планкой, для демонтажа фланца подойдет торцовый или трещоточный ключ. Раскрутив гайки, нужно аккуратно потянуть на себя плоскую деталь с закрепленными на ней анодом и нагревателем.

Популярные статьи  Лестница на второй этаж своими руками

«Сухой» ТЭН

Сухой ТЭН имеет дополнительную защитную колбу, что защищает трубку от коррозии. Крепеж на планке или фланце располагается так же, как при открытом типе нагревателя.

В большинстве случаев причиной поломки сухого ТЭН становится накипь, которая откладывается на колбе.

Устранение неисправностей: ремонт водонагревателя Термекс

При подсоединении и эксплуатации и ремонте прибора могут возникнуть следующие проблемы:

  • срабатывание устройства защиты при установке нового аппарата;
  • сбой настроек;
  • возможно, понадобится произвести подстройку крепящих элементов;
  • неисправность розетки;
  • сгорел ТЭН;
  • на стенках бака набралась накипь;
  • агрегат долгое время не работал;
  • нужна замена термоизоляционной пасты.

Схема клапанов водонагревателя.

  1. При установке нового маленького «Термекса» бывают случаи самовольного срабатывания аварийного отключения от электрической сети. При такой ситуации не устанавливайте нагреватель в режим максимальной мощности, а срочно вызывайте мастера.
  2. В аппарате температурный режим контролирует электромеханический блок, не имеющий отдельного блока питания. При отключениях и перепадах тока в электрической сети происходит нарушение работы автоматики. В таком случае бойлер надо полностью перезапустить.
  3. Очень часто скобы для креплений установлены на баке в разных плоскостях. Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты. Если крепеж выполнен штамповкой, то это сделать не удастся — тогда установите на анкеры стальные шайбы.
  4. Проверяется целостность контактов розетки, и если они обгорели, то она заменяется новой.
  5. При длительной эксплуатации бойлеров может сгореть ТЭН или выйти из строя магниевый защитный анод. Чтобы определить это, надо разобрать прибор, если он вертикального исполнения. Если у вас горизонтальный вариант, то его снимать не надо — замена сгоревшего ТЭНа или анода производится через отверстие крепления нагревателей или патрубок.

https://1popechi.ru/www.youtube.com/watch?v=6IrIM1KH8RA

Перед разборкой «Термекса» его отключают от сети и водопровода перекрытием вентиля подачи холодной воды и вынув шнур из розетки. Выливают из бака воду при помощи шланга, подсоединенного к патрубку холодной воды. После этого открутите подводку горячего конца и откройте ручку обратного клапана.

Бак снимают со стены и ставят на пол вверх ногами. Чтобы снять крышку, надо открутить два боковых винта-самореза и третий, находящийся под наклейкой под нижней частью самой крышки — она свободно сойдет со своего места. Под ней на фланце установлены нужные вам детали: магниевый электрод, термостат и ТЭН.

Очищают это место от накипи и проверяют целостность этих узлов.

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий

https://1popechi.ru/www.youtube.com/watch?v=EueZZhkV_2A

Если у вас есть запасной ТЭН с прокладками, то просто вкрутите его на место сгоревшего. В противном случае придется покупать новый нагреватель.

  1. Еще один вариант плохой работы бойлера — скопление на его стенках накипи. Бак и патрубки надо очистить от нее. Затем проверяют, есть ли протечки в корпусе, и при их наличии водонагреватель придется полностью заменить.
  2. Если бак долгое время не работал и в нем находилась вода, то накопившийся конденсат может повредить фланец. При обнаружении на его поверхности ржавчины попробуйте ее прочистить, а если это невозможно, купите новый фланец.
  3. Ржавчина может испортить гайку, удерживающую магниевый электрод, тогда придется заменить и ее.
  4. Рядом с фланцем находится датчик черного цвета — он предохраняет бойлер от перегрева. С корпусом он соединяется при помощи пасты. Если при проверке окажется, что она засохла, то ее заменяют.

После окончания ремонтных работ водонагревателя своими руками все детали устанавливают на место и подвешивают бак. Присоединяют его к электрической и водяной сетям и проверяют работу всех элементов агрегата.

https://1popechi.ru/www.youtube.com/watch?v=H7CqE93r1WI

Что понадобится для ремонта?

Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.

Для ремонта понадобятся:

гаечные ключи;
плоскогубцы;
тряпки или салфетки — они должны хорошо впитывать воду;
отвертки — желательно запастись крестовыми и прямыми;
фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
новый нагревательный элемент.

Вооружившись всем необходимым можно приступать непосредственно к ремонту. Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.

Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию

Рекомендации, как продлить срок службы ТЭНа

Несколько советов помогут вам продлить «жизнь» бойлера и его нагревательного элемента:

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

ТЭН для бойлера

  1. Своевременно меняйте магниевый анод. Его задача – разрушаться, чтобы ТЭН дольше работал без замены.
  2. Следуйте инструкции эксплуатации устройства.
  3. Контролируйте качество поступающей в бойлер воды. Возможно, для этого придется установить дополнительные фильтры в домашнем водопроводе.
  4. Проводите осмотр оборудования минимум раз в год, чтобы выявить проблемы на ранней стадии.
  5. Производите замену деталей только качественными аналогами.
  6. Не задавайте на термостате максимальные значения нагревания воды. Как правило, производители указывают на шкале оптимальную температуру: для экономии электроэнергии и ресурса ТЭНа.

Как только ваш водонагреватель начал работать не корректно – сразу отключите его и задайтесь проверкой и ремонтом. Использование неисправного устройства опасно поражением током.

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток. Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ
Не стоит оставлять бойлер всегда включенным. Ведь любая техника имеет свой ресурс. Соответственно, если иногда выключать водонагревательный прибор, то можно значительно продлить срок его службы

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах. Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.

Промывка

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.

Замена тэна в водонагревателе

Замена тэна в бройлере не представляет особой сложности, но требует усилий, в связи с большими габаритами изделия. Для работы понадобятся такие инструменты и материалы: набор накидных гаечных ключей; отвёртки (крестообразная, прямая); пассатижи; чистая ветошь; новый нагреватель и магниевый анод.

Порядок проведения ремонтных работ одинаков для почти всех моделей Аристон, Термекс:

  1. Отключаем водонагреватель от электрической сети.
  2. Откручиваем защитную крышку с узла.
  3. Предварительно сфотографировав, проверяем клеммы терморегулятора на отсутствие напряжения.
  4. Затем снимаем термостат с терморегулятором.
  5. Закрываем кран подачи воды, снимаем обратный клапан.
  6. Сливаем воду через систему слива либо через шланг от клапана.
  7. Откручиваем гайку крепления тэна к пластине.
  8. Выдавливаем тэн с анодом внутрь накопителя.
  9. Поворачиваем его внутри бака и извлекаем наружу.
  10. Чистим бак от накипи и промываем его.
  11. При необходимости меняем анод и нагреватель на новый.
  12. Производим сборку агрегата в обратном порядке.
Популярные статьи  Фекальный насос с измельчителем для выгребных ям: устройство и функции

После проведения всех ремонтных работ нужно наполнить накопительный бак водой. Убедившись в отсутствии подтёков воды, включаем водонагреватель в сеть.

Тэн для бойлера Аристон устроен так же как и тэн для бойлера Термекс. Отличительной чертой тэна для бройлера Аристон является фланец овальной формы, изготовленный воронкой и установленный изнутри.

Замена сухого тэна

В водонагревателях, где в качестве источника энергии применяются сухие тэны, процесс их замены является более простым. В таких водонагревателях для ремонта нет необходимости сливать воду из накопительного бака.

Сухие тэны находятся в колбе, поэтому достаточно открутить защитную крышку, отсоединить клеммы и вынуть сухой тэн. Замена тэна в бойлере работа не очень сложная, легко выполняемая самостоятельно.

Но всё же лучше поломку предотвратить, чем потом заниматься её устранением. Как продлить срок исправной работы водонагревателя Аристон:

  1. Своевременно, согласно инструкции по эксплуатации, производить чистку водонагревателя и нагревательного элемента.
  2. Не забывать менять магниевый анод.
  3. Постараться установить на холодную ветку фильтр очистки и смягчения воды.

Меры предосторожности и порядок замены ТЭНа

Новый нагревательный элемент должен иметь сухие контакты. Следите за этим на протяжении всего процесса монтажа

Чтобы произвести замену качественно, обратите внимание на сопутствующие детали водонагревателя:

  1. Проверьте, не продавилась ли резиновая прокладка у основания ТЭНа, которая отвечает за герметичность водонагревателя. На ней не должно быть не только вмятин, но и механических повреждений. Если таковые есть – замените прокладку.
  2. С новым нагревательным элементом лучше поставить и новый магниевый анод. Эта деталь защищает «начинку» водонагревателя от коррозии. В конструкции бойлера он располагается неподалеку от ТЭНа.

Сборка бойлера с новым ТЭНом осуществляется в обратном порядке:

  • вставьте и зафиксируйте гайками нагревательный элемент;
  • подсоедините провода, опираясь при необходимости на сфотографированную схему;
  • прозвоните цепь тестером;
  • закройте внутренности водонагревателя крышкой, если снимали – повесьте его на стену;
  • восстановите водопроводную сеть: после присоединения к ней бак должен наполниться водой;
  • в процессе наполнения тщательно осмотрите сборку на предмет течи, устраните, если она есть.

Как отремонтировать Thermex своими руками

Рассмотрим, как справиться с проблемами своими силами.

Замена нагревательного элемента

Если корпус вертикальный, значит, ТЭН находится снизу и вам не придется думать, как снять крышку. При неисправности автомат на щитке может выбивать, а корпус — бить током. Если вы заметили слишком длительный нагрев, элемент оброс накипью — в результате снижается теплоотдача.

Возможно, деталь износилась из-за постоянной эксплуатации либо сгорела при скачке напряжения. О замене ТЭНа в водонагревателе читайте в отдельной статье. В ней вы найдете общие пути диагностики и проверки на работоспособность. Мы опишем последовательность действий конкретно для марки «Термекс»:

  • Перекройте подачу воды и слейте жидкость из бака. Для этого ослабьте гайку на патрубке горячей воды.
  • Отключите все шланги, снимите прибор со стены.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

  • Чтобы получить доступ к днищу, переверните корпус.
  • Многие модели оснащаются двумя нагревательными приборами. Чтобы не запутаться при подключении, сфотографируйте проводку.
  • Чтобы получить доступ к ТЭНу, нужно разобрать крепежи.
  • Открутите винты и гайки, которые удерживают фланец детали.
  • Вытащите его из бака.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Прежде чем поменять ТЭН, подберите замену в соответствии с серийным номером модели. Если в вашем приборе два нагревателя, старайтесь равномерно распределять работу, чтобы техника служила дольше.

Устранение шума во время работы

Соли магния и кальция создают налет не только на деталях, но и оседают на дне бака. Поэтому при включении может слышаться шум и срабатывать защитный автомат. Чтобы избежать серьезных неполадок, нужно хотя бы раз в год проводить чистку бойлера «Термекс».

  • Подготовьте технику: отключите от сети, слейте воду.
  • Открутите болты снизу и вытащите ТЭН.
  • Очистите бак от отложений накипи. Если она не засохла, удалить будет проще с помощью деревянной лопатки.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

  • Для чистки можно использовать химические средства типа «Антинакипин». Либо растворите 25 мл уксуса на 10 литров воды.
  • В этом же растворе можно очистить нагреватель.
  • Если магниевый анод пришел в негодность — замените его.

Сполосните внутренние стенки теплой водой, протрите и подключите технику.

Бойлер быстро отключается либо вовсе не работает

Основной причиной является срабатывания УЗО. Такое возможно при замыкании или утечке тока на корпус. Кроме того:

  • Нет подачи электричества. Проверьте целостность сетевого провода, вилки, исправность розетки.
  • Неисправность датчика давления воды. «Термекс» подает воду при нагнетании давления в баке. Поэтому в случае неполадки деталь нужно заменить.
  • Низкое давление в водопроводе. Остается ждать его восстановления.
  • Электрические контакты ослабли либо окислились. Проверьте и подтяните контакты.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Термодатчик неисправен. Требуется замена.

Устранение протечки корпуса

Если корпус подтекает, нужно принимать срочные меры. Причины:

  • После покупки техники не проводился профилактический осмотр.
  • Магниевый анод давно не менялся.
  • Большое количество примесей в воде.
  • Утечка тока на корпус.
  • Высокое давление в трубопроводе (более 2 Атм), которое приводит к деформации корпуса. Рекомендуется установить понижающий редуктор.
  • Деформировалась уплотнительная прокладка.

Чтобы определить место протечки, отключите прибор от сети и вооружитесь фонариком. Внимательно осмотрите корпус. Если течь обнаружена в местах подключения труб, слейте воду и переподключите элементы.

Уплотнительная прокладка может подтекать. Сначала подкрутите винты крышки бойлера. Если это не помогло, установите новую прокладку.

Подтекает в месте крепления нагревателя к корпусу?

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Нужно полностью заменить его и фланец, который удерживает ТЭН. В случае разгерметизации самого бака поможет только полная замена, а лучше — покупка новой техники.

Заметили проблемы в работе? Берите на заметку нашу публикацию и обследуйте прибор. Если вы сомневаетесь в своих навыках, лучше обратиться за ремонтом к специалисту.

Коррозия водонагревательного элемента

Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Без него, внутри титана образуется гальваническая пара:

бак — ТЭН

А с магниевым анодом:

ТЭН – анод

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода. Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода.

В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.

Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода.

Современные модели имеют специальные датчики контролирующие состояние анода.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Однако многие, почему-то упускают из вида этот момент. Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.

Нельзя однозначно сказать, что у некоторых моделей, например Electrolux, Ariston или Gorenje срок службы больше, чем у Thermex или Indesit. Тут все зависит от множества факторов:

количество потребленной воды

средняя температура нагрева этой воды, ее химический состав

как воткнута вилка в розетку (куда приходит фаза, а куда ноль)

есть ли заземление или нет

Популярные статьи  Где хотят жить россияне: в городе или у моря

Конструкция водонагревательного прибора

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только у первого в качестве крышки выступает предохранительный клапан, обеспечивающий подачу необходимого количества жидкости для ее последующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические характеристики, внешний вид и, конечно же, разную цену.

При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем

Поэтому подобрать оптимальную по параметрам, качеству и стоимости модель накопительного водонагревателя сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры состоят из следующих компонентов:

  • корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
  • нагревательный элемент — существует две его разновидности: первый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
  • внутренний бак — его объем варьируется от 15 до 200 литров, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
  • термостат — датчик, который следит за температурой воды, поддерживая ее на заданном пользователем уровне;
  • магниевый анод, главная задача которого заключается в защите устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
  • прокладка узла крепления нагревательного элемента.

Магниевый анод нуждается в регулярной замене — этим процессом нужно заниматься не реже 1-2 раза в год. Такое обслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Водонагревательный прибор имеет достаточно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои деньги, и свое время

Замена ТЭНа

На то, что пора менять ТЭН, указывают многие факторы. Например, бойлер может перестать греть воду или начать больно биться током. Замена ТЭНа начинается со слива воды и демонтажа бойлера. Далее открываем доступ к ТЭНу, берем в руки тесте или мультиметр, проверяем сопротивление нагревателя – оно должно варьироваться от 40 до 70 Ом, в зависимости от его модели. Если измерительный прибор показывает обрыв, ТЭН можно смело менять.

Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Установите мультиметр в режим звуковой прозвонки, а его контакты расположите на ТЭНе согласно схеме, если есть писк, то ваш ТЭН необходимо заменить.

Если же бойлер дерется током, нужно проверить сопротивление изоляции между его контактами и корпусом (один щуп на корпус, второй щуп на один из контактов). В режиме мегомметра измерительный прибор должен показать бесконечно высокое сопротивление. Если же оно составляет десятки или же сотни Ом, то это указывает на пробой. Так как ТЭНы не ремонтируются, их нужно просто менять. Для этого покупаем аналогичную модель и устанавливаем ее в бойлер.

Если проблема связана с отсутствием нагрева или диким перегревом, то проблема может крыться в термостате. Его нужно проверить мультиметром и посмотреть, как он реагирует на нагрев. Если в бойлере установлен механический термостат с биметаллической пластиной, следует нажать контрольную кнопку и нагреть термостат паяльником или зажигалкой. Если после нагрева кнопка отскочит, то термостат исправен. Одновременно с этим нужно проверить целостность его контактов, используя обычный мультиметр.

Проверка исправности ТЭНа

Приведенные выше способ тестирования при помощи омметра — это не единственный метод определения поломки. Существует еще два варианта, которые позволяют выявить всевозможные проблемы и своевременно их исправить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

Визуальный осмотр элемента

В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности

Важно осмотреть компонент на предмет целостности покрытия

В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.

Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.

Проверка при помощи тестера

Сейчас читают:

Один из способов обнаружения неисправности ТЭНа был приведен выше. Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.

Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.

Лучше всего проверять бойлер при помощи цифрового мультиметра или тестера. В этом случае можно максимально точно определить, есть ли неисправность или нет

Если с нагревательным элементом все в порядке, то следует приступить к проверке термостата. Для этого необходимо подсоединить клеммы измерительного прибора к контактам датчика температуры, которые используются для подвода электрического тока.

Если измерительный прибор показал точное значение или издал звонок, то компонент полностью исправен. В противном случае термостат сломан и его нужно заменить. Причем для этого даже не придется сливать воду из бойлера.

Для восстановления работоспособности следует отключить устройство от электричества, снять панель, отсоединить от терморегулятора все провода и подсоединить новую деталь. Помните, что если не решить такую проблему, то появляется риск получить удар током в случае прикосновения к баку.

Меры предосторожности и порядок замены ТЭНа

Новый нагревательный элемент должен иметь сухие контакты. Следите за этим на протяжении всего процесса монтажа

Чтобы произвести замену качественно, обратите внимание на сопутствующие детали водонагревателя:

  1. Проверьте, не продавилась ли резиновая прокладка у основания ТЭНа, которая отвечает за герметичность водонагревателя. На ней не должно быть не только вмятин, но и механических повреждений. Если таковые есть – замените прокладку.
  2. С новым нагревательным элементом лучше поставить и новый магниевый анод. Эта деталь защищает «начинку» водонагревателя от коррозии. В конструкции бойлера он располагается неподалеку от ТЭНа.

Сборка бойлера с новым ТЭНом осуществляется в обратном порядке:

  • вставьте и зафиксируйте гайками нагревательный элемент;
  • подсоедините провода, опираясь при необходимости на сфотографированную схему;
  • прозвоните цепь тестером;
  • закройте внутренности водонагревателя крышкой, если снимали – повесьте его на стену;
  • восстановите водопроводную сеть: после присоединения к ней бак должен наполниться водой;
  • в процессе наполнения тщательно осмотрите сборку на предмет течи, устраните, если она есть.

Внимание! Включать в сеть водонагреватель можно только после полного заполнения его водой. Внешний признак этого – из крана горячей воды перестанет выходить воздух

Во время первого нагрева внимательно следите за бойлером, всё ли происходит корректно: правильно ли функционирует термостат, греет ли ТЭН.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
