Проводим изоляционные работы

Паро и теплоизоляция производится внутри помещения.

Материалы для теплоизоляции укладывают между стропил – для этого хорошо подходит минвата, с которой проще работать, и которая имееет длительный эксплуатационный период. Чтобы повысить энергоэффективность, для теплоизоляции можно использовать доски или плиты МДФ, которыми обшиваюся стропила.

Пенопласт или пенополистирол тоже применяют в качестве теполоизоляторов

Здесь важно плотно укладывать утеплитель на стропила, чтобы не допустить ни малейших щелей

Для пароизоляции используют плотную пленку — ее крепят к стропилам небольшими гвоздиками либо с помощью строительного степлера. Обязательно обработай все стыковочные места герметиком, чтобы изоляция была более результативной.

Достоинства и недостатки односкатных крыш

К преимуществам крыш с одним скатом относятся:

Незамысловатая конструкция

В процессе составления проекта надо учесть лишь несколько моментов:
в случае большой площади ската снеговая нагрузка будет увеличена;
кровля с одним скатом не боится нагрузок от ветра, однако важно позаботиться о том, чтобы плоскость крыши была направлена навстречу ветру. Нагрузки от снега и ветра можно компенсировать с помощью увеличения угла наклона и усиления системы стропил.

Экономичность

По сравнению с простой двускатной кровлей здесь понадобится приблизительно в 2 раза меньше древесины и времени на выполнение строительных работ.
Простота. Построить конструкцию можно без особых знаний, навыков и крупногабаритной техники. Все детали имеют маленький вес, перемещать и укладывать их можно вручную. Опорный пояс закрепляется на стенах различной высоты, а стропила монтируются на мауэрлат. Если есть необходимость, на основание можно установить вспомогательные опоры по вертикали. Их следует обвязать брусом. В таком случае стропильные ноги должны быть установлены на более высоком уровне.
Высокий показатель использования площади. Верхний этаж будет использован на 100%. Здесь можно устроить балкон и большие окна от напольного основания до потолка.

Преимуществом односкатной крыши является то, что верхний этаж можно использовать полностью

Существенных недостатков у крыш с одним скатом нет. Есть лишь несколько особенностей, отличающих этот вид устройства кровли от других:

  • специфический внешний вид. Одиноко стоящая высокая постройка с односкатной крышей понравится не всем, однако если правильно спроектировать дом и вписать его в существующий дизайн участка, то этот недостаток можно превратить в преимущество: совмещенная крыша из нескольких скатов на различных уровнях составит достойную конкуренцию вальмовой. В этом случае особое значение имеет кровельное покрытие. К примеру, ондулин может украсить и подчеркнуть изгибы односкатной постройки, а профнастил сделает здание похожим на сарай;
  • маленькая высота чердачного помещения. Но ведь его можно и не устраивать, всё будет зависеть от проекта. Например, в помещении для сна потолок должен быть низким, а в холле и комнате для игр — наоборот. Следовательно, постройки с единым скатом позволяют сэкономить финансы на строительных работах.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

  • для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
  • на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
  • сечение стоек, подкосов и прогонов – 10 х 5 см;
  • обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

  1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
  2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.
  3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Дальше действуйте в таком порядке:

  1. Чтобы нарастить внутреннюю перегородку до высоты наклонной плоскости крыши, соберите каркас из вертикальных опор, связанных снизу лежнем, а сверху – прогоном. Месторасположение каждой стойки должно совпадать с шагом стропил, которые будут на них опираться. Для устойчивости закрепите раму подкосами.
  2. Примерьте стропило по месту и подрежьте его снизу в трех опорных точках, дабы увеличить площадь прилегания к мауэрлату и лежням, как изображено на фото.
  3. Установите стропильную ногу и прикрепите ее с помощью саморезов на стальных уголках, Операцию повторите в 3 точках, затем переходите к следующей балке.
  4. Подрежьте ноги карнизных свесов, а после зашейте их снизу и по бокам вагонкой. Это удобнее делать, пока не уложено кровельное покрытие.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

  • под металлочерепицу – 35 см;
  • для профнастила и шифера – 50—60 см;
  • под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Популярные статьи  Как разобрать погружной насос: популярные поломки + детальная инструкция по разборке

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

  • Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
  • Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

  • На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
  • Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

Монтаж промежуточных стропилИсточник chrome-effect.ru

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности

Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

  1. Шифер и ондулин – минимум 6 градусов.
  2. Керамическая или цементно-песчаная черепица – минимум 10 градусов.
  3. Битумная черепица – минимум 12 градусов.
  4. Металлочерепица – минимум 6 градусов.
  5. Асбестоцементные плиты –минимум 27 градусов.
  6. Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
  7. Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше

Для правильного расчета можно использовать формулы прямоугольного треугольника

Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя

Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Проекты домов с односкатной крышей

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Популярные статьи  Капельный полив из бутылок своими руками

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатная крыша своими руками: чертежи и фото, виды кровельных материалов

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

https://youtube.com/watch?v=WryCeanrPU8

Конструкция и особенности односкатной крыши

Кровля с единственной наклонной поверхностью, как и любая другая, выглядит как конструкция из нескольких частей.

Основой крыши является стропильная система, состоящая из элементов, материалом для изготовления которых послужили сосна или ель, очищенная от сучков.

Древесина должна быть просушена и обработана антисептическим составом и веществами, защищающими от влаги и возгорания в результате воздействия палящего солнца.

Конструкция односкатной крыши включает в себя гидроизоляционный слой и пласт утеплителя. Материалом, предохраняющим от сырости, может быть пленка из полиэтилена.

Покрытием, сохраняющим тепло, обычно служит базальтовая вата или стекловолокно.

Слоем, который располагается выше стропильной системы и является платформой для укладки пленки и утеплителя, является обрешетка, созданная из брусков размером 50×50 мм.

На самом верху кровли располагается кровельное наружное покрытие, например, профилированные листы или мягкий рулонный рубероид.

Односкатные крыши отличают некоторые плюсы и минусы. Среди преимуществ конструкции с одним склоном следует отметить экономичность.

Все-таки на создание кровли с практически прямой поверхностью уходит в несколько раз меньше материалов из древесины, чем того требует строительство крыши с двумя скатами, и небольшое количество профнастила или другого наружного покрытия.

Сделав односкатную крышу, фото которой представлено в статье, получившееся под ней обширное пространство можно обустроить как мансарду с большими окнами.

Единственная наклонная поверхность кровли весит мало, а поэтому становиться идеальным вариантом для дома, которой стоит на облегченном фундаменте. Кроме того, крышей с одним скатом можно закрыть верх крупногабаритного здания.

К преимуществам практически пологой кровли надо добавить пригодность этого сооружения для строительных работ, ведь мастеру будет несложно перемещаться по ровной крыше с инструментами в руках.

Поверхность одного ската можно застилать любым материалом, в том числе шифером или мягким полотном. При выборе покрытия следует ориентироваться на угол наклона односкатной крыши.

Несмотря на все плюсы, некрутой склон характеризуется и определенными недостатками. Конструкцию надо делать такой, чтобы кровельные материалы не повредились под весом снега.

Это важно предусмотреть еще на этапе, когда выполняется расчет односкатной крыши

К минусам можно отнести и необходимость покрывать стропильную систему кровли с одним склоном толстыми слоями утеплителя и гидроизоляционного материала, если крыша имеет небольшой наклон.

К тому же у кровли с одним скатом отнюдь не шикарный вид, что обязывает хозяина строящегося здания красиво облицовывать фасад.

Построить односкатную крышу самостоятельно можно, если хозяин будущего строения готов ухаживать за ней. Кровлю с одним склоном полагается периодически очищать от снега.

Особенно важно залезать на крышу с лопатой в период снегопадов и таяния снега. За состоянием конструктивных элементов сооружения, закрывающего верх здания, следует постоянно следить, при необходимости выполняя ремонтные работы. За состоянием конструктивных элементов сооружения, закрывающего верх здания, следует постоянно следить, при необходимости выполняя ремонтные работы

За состоянием конструктивных элементов сооружения, закрывающего верх здания, следует постоянно следить, при необходимости выполняя ремонтные работы.

Постройка крыши

Попробуем рассмотреть устройство односкатной крыши на конкретном примере. Будем рассчитывать проект кровли обычного гаража.

Скат делаем с боковым уклоном. Зачастую для хозяйственных построек и гаражей в роли кровельного материала используется шифер. Поэтому значение уклона примем равным 20 градусам. Ширина нашей постройки составляет 3,5 метра. Исходя из этого, высота крыши в ее крайней верхней точке будет составлять 1,27 м (умножаем половину ширины постройки на тангенс угла ската).

Таким образом, конструкция односкатной крыши нашего гаража будет состоять из вертикальной стены и уложенного сверху кровельного пирога. Низкую сторону крыши располагаем по направлению, откуда дует преобладающий ветер. Прежде как построить односкатную крышу, на несущие стены кровли укладывают брус мауэрлата, поверх которого будут крепиться стропила. Не забываем о необходимости укладки потолочных плит или балок.

Дальнейшая схема односкатной крыши имеет следующий вид:

  • через каждые 70-80 см укладываются поперечные наклонные балки стропил. Их фиксируют гвоздями к доске мауэрлата или анкерами к бетону. Для удобства проведения работ на стропила односкатной крыши можно уложить доски, по которым можно свободно перемещаться;
  • под прямым углом к стропилам прибивают рейки обрешетки. Для этих целей используется брус 50*50 мм. Шаг между рейками подбирается с таким учетом, чтобы лист шифера накрыл две соседние рейки и выступал за пределы каждой из них на 15 см. Обрешетка призвана обеспечить жесткость конструкции и стать основой для кровельного материала;
  • поверх реек обрешетки укладывается гидроизоляция. Кладут ее снизу вверх. Это необходимо во избежание затекания воды под пленку. В качестве гидробарьера используется полиэтиленовая пленка. Она отличается долговечностью при отсутствии механических воздействий, низкой стоимостью и полной изоляцией от попадания воды. Пленку крепят к рейкам обрешетки строительным степлером;
  • на обрешетку кладут шифер. Его монтаж начинают снизу вверх с нахлестом следующего листа на предыдущий. В месте, где соединяются 4 листа шифера, прибивают специальный шиферный гвоздь. Края листов материала фиксируются двумя гвоздями;
  • в верхней и нижней части крыши прибивают ветровую доску, которая защитит шифер от срыва ветром и задувания осадков под материал.

На этом крыша для гаража готова. Как видим, в действительности односкатная крыша чертежи вовсе не требует. Выполнить устройство крыши своими руками не составляет особых сложностей.. Объем работ по обустройству такой кровли действительно небольшой. И строительство под силу даже одному человеку без опыта подобной деятельности.

Подобную крышу на небольшом здании возводится всего за один день.

Односкатную крышу можно установить и без обязательного возведения фронтовой стены. Это актуально если у вас уже подняты стены здания. Для организации необходимого угла ската со стороны, где будет находиться верх крыши, прибивают вертикальные стропила. И уже непосредственно к ним крепятся наклонные стропила. Такой каркас односкатной крыши обшивается любым отделочным материалом (подробнее: «Как сделать односкатную крышу гаража — рекомендации»).

Популярные статьи  Как мыть жалюзи — эффективные домашние способы и средства, инструкции

Садовые постройки с односкатными крышами

Нередко на приусадебных участках возводятся беседки. И односкатные крыши являются одним из лучших решений для них. Простота, эстетичность, легкость монтажа и хорошая защита — вот те основные преимущества такой конструкции.

Для возведения крытой беседки необходимо с одной стороны возвести более высокие опоры. Так как для такой постройки гидроизоляция подкровельного пространства попросту не нужна, то можно обойтись без использования гидробарьера. Остальные этапы строительства ничем не отличаются от приведенного выше. Основные узлы односкатной крыши являются неизменными вне зависимости от типа и размеров конструкции.

Для того, чтобы облегчить себе жизнь во время строительства такой крыши, рекомендуем вам просмотреть фото и видеоотчеты, а также инструкции строительства односкатных крыш своими руками. Они помогают понять устройство и подход к работе.

Монтаж стропильной системы

Односкатная крыша имеет два случая монтажа: стены постройки разной высоты и стены одинаковые. Сначала рассмотрим первый вид. Если у вас одна несущая стена выше другой, то на них с помощью анкерных болтов устанавливаем мауэрлаты. Они представляют собой направляющие балки 100*100 мм или 150*150 мм, которые крепят на анкерные болты или монтажную проволоку, они исправляют погрешности кладки или обеспечивают безопасную усадку деревянного сруба.

Стропильная система крыши для больших пролетов.

В этих балках вырубаются гнезда под стропила, которые крепятся к мауэрлату на шиферные гвозди. Стропила держат крышу и распределяют ее вес на стены, а также на них ставится обрешетка. осуществляется с шагом 60-80 см. Предпочтительно использовать обрезные доски 30*150 мм. Концы досок выносят за стены на 40-50 см. Такое устройство делается для защиты стен от осадков. Если стропильная нога длиннее 4,5 м, то устанавливают подпорки. Если ширина здания больше 4,5 м, нужен монтаж дополнительных стоек, опирающихся на балки, которые укрепляют подстропильной ногой или раскосом. Угол наклона должен совпадать для всех стропильных ног.

Второй вид – возведение на стенах одинаковой высоты – требует установки дополнительной вертикальной стропилы, так что между ней и балкой образуется прямоугольный треугольник. Изначально на верхний ряд стен кладут сейсмопояс, или, по-другому, мауэрлат. Если стены кирпичные, под мауэрлат кладется слой рубероида для гидроизоляции. Так же как и в первом случае, каркас собирают из балок шагом около 70 см, концы которых выступают на 50 см. Перпендикулярно балкам крепят вертикальные брусья, которые служат опорой крыши и основой для обрешетки. Один конец стропильной ноги опирается на балку, другой – на стропила.

Стропильная система односкатной крыши с пролетом 4,5 и 6 метров.

Стропила и обрешетка делаются из хвойных пород: сосны, ели. Доски должны быть хорошо просушены, ошкурены, без сучков. Рекомендуется от плесени и грибков и антипиреном.

Если предполагается , такую как битумную черепицу, делается сплошная обрешетка из досок или ОСБ-плит.

На готовый каркас в два слоя укладывается гидроизоляционный материал. Как пример, рубероид или обычная полиэтиленовая пленка. Гидробарьер крепят внахлест на строительный степлер. Сверху вдоль стропил продольными рейками прибивают контробрешетку.

Завершенный вид крыше придает кровельный материал. Для шифера, профилированного листа, ондулина, металлочерепицы нужно соблюдать следующие правила. Листы накладываются внахлест снизу вверх. Это необходимо для того, чтобы стекала талая и дождевая вода.

Диаграмма выбора уклона крыши в зависимости от покрытия.

Когда мы строим односкатную крышу здания своими руками, которое будет использоваться под жилье в зимние месяцы, нужно утеплять изнутри. Сначала односкатная крыша внутри покрывается пароизоляционной пленкой, которая препятствует попаданию влаги. Затем производится монтаж утеплителя, в качестве которого используют минплиты, блоки из стекловолокна, базальтовые маты и другое. И сверху на каркас ложится слой гидроизоляции. Внутри чердачное помещение можно обшить гипсокартоном, ОСБ-плитами либо иным другим подходящим материалом.

Торцы крыши закрывают ветровыми досками или боковыми планками. подшивают доской, профлистом, вагонкой.

Очень часто односкатная кровля укрепляется каменными бордюрами. Они создают защиту при ураганном ветре. Открытой остается только сточная часть. Чтобы придать бордюрам привлекательный вид и защитить каркас от проникновения влаги, камни или кирпичи закрывают оцинковкой или профлистом.

Когда односкатная крыша возводится своими руками, необходимо обеспечить устройство мощного водостока. При высотных работах обязательно соблюдайте технику безопасности и пользуйтесь страховочным оборудованием.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Односкатная крыша своими руками: чертежи и фото, виды кровельных материалов

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Односкатная крыша своими руками: чертежи и фото, виды кровельных материалов

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

  • Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
  • Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Односкатная крыша своими руками: чертежи и фото, виды кровельных материалов

Так, при угле:

  • Менее 10 градусов – выбирают рулонные материалы;
  • От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
  • От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
  • 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

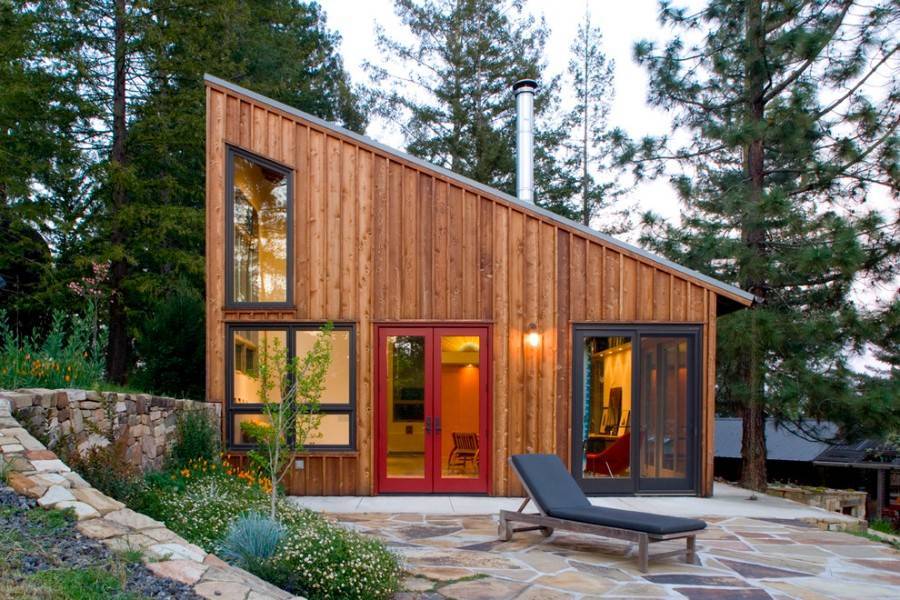

Односкатная крыша своими руками: чертежи и фото, виды кровельных материалов

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
