Подключение газовой плиты своими руками: инструкция по монтажу

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

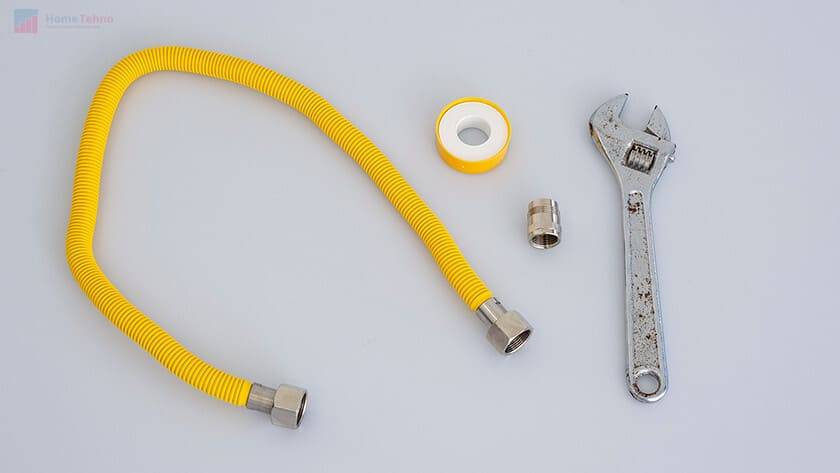

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

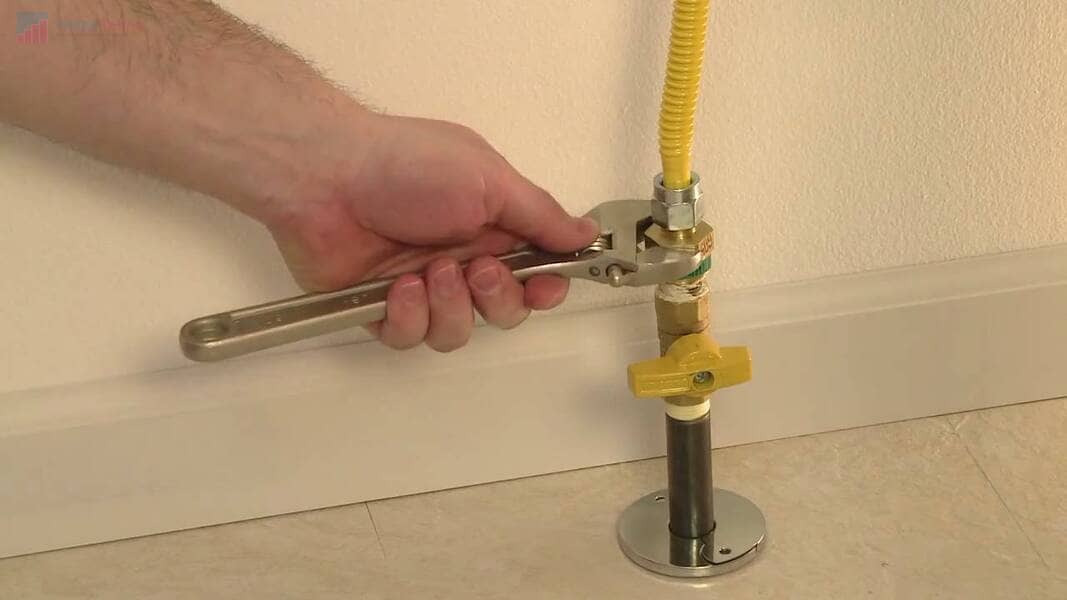

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

  • Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
  • Не допускается наличие стороннего подсоединения приборов к газовой плите;
  • Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
  • Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
  • Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
  • Не допускайте сильных изгибов и перекручивания;
  • Необходимо обеспечить защиту металлической оплетки от конденсата;
  • Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
  • Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Кто имеет право устанавливать газовую плиту в вашей квартире?

Несмотря на то что правила подключения плиты несложны, и процедура установки не вызовет трудностей практически у любого владельца квартиры, устанавливать ее самостоятельно категорически запрещено. Газовое оборудование является источником повышенной опасности. Если вы решили подключить газовую плиту самостоятельно, то наименьшая неприятность, которая может произойти – это штраф от организации, проверяющей работу газового оборудования. В документации на квартиру четко прописана модель установленной плиты, так что при очередной проверке вопросов не избежать. Наихудший вариант развития событий вы сможете представить себе сами, зная, что газ взрывоопасное вещество, которое при неправильном подключении может угрожать здоровью и жизни не только обитатели квартиры, но и соседей по дому.

Подключать бытовые газовые плиты имеют право только организации, получившие лицензию на этот вид деятельности. Поэтому после покупки есть три способа установки этого бытового прибора:

  • Многие магазины, торгующие газовым оборудованием, предоставляют также услуги и по его установке.
  • В техническом паспорте изделия должен быть список организаций, имеющих право осуществлять его подключение. Можно воспользоваться их услугами, выбрав наиболее выгодный вариант.

Подключение газовой плиты своими руками: инструкция по монтажу

Знать, как подключить газовую плиту, надо для того, чтобы заранее подготовить для нее место, закупить необходимые комплектующие и проконтролировать работу нанятых специалистов. Несмотря на наличие лицензии, есть шанс столкнуться с недостаточной компетентностью установщиков.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Виды кухонных вытяжек: какие бывают и как выбрать?

Перенос газовой трубы в квартире. Газификация частного дома. Газовые работы.

Подключение встроенной газовой плиты.

Наши специалисты оперативно и качественно подключат Вам газовую плиту, помогут с выбором газовой плиты.Вам необязательно самостоятельно приобретать газовый шланг для подключения газовой плиты,у нас всегда найдутся для Вас необходимые материалы, в том числе гибкие шланги сильфонного типа для газа.Работа по подключению газовой плиты стоит 1990 рублей, демонтаж старой газовой плиты стоит 190 рублей с гибкого шланга и 490 рублей, если плита подключена на металлической трубе. При установке газовых плит необходимо: чтобы внутренний объем кухонь был достаточен для их эксплуатации, например, для 2-х конфорочной плиты не менее 8 м3, 3-х конфорочной — 12 м3, 4-х конфорочной плиты — 15 м3; высота кухни, в которой устанавливают газовую плиту -не менее 2,2м. При этом помещение кухни должно иметь окна с форточкой и вытяжной вентиляционный канал.  Прибор подключается к газопроводу с помощью шланга для газа сильфонного типа,применение других шлангов запрещено. Максимальная длина сертифицированных газовых шлангов 4 метра. Сращивание газовых шлангов недопустимо. Между газовым краном и шлангом в некоторых случаях необходимо установить диэлектрическую вставку. Современные газовые плиты комплектуются электро розжигом и подсветкой духовки. Для подключения к электросети достаточно их присоединение к ближайшей евророзетки с заземлением. В отсутствии розетки с заземлением или установки комбинированной газовой плиты с электродуховкой необходимо провести отдельную электропроводку. В электрощите устанавливается отдельный автомат. Некоторые модели газовых плит не комплектуются электрошнуром, в этом случае потребуется его изготовление. Подключение газовой плиты должно производиться строго согласно инструкции по эксплуатации и нормам технической безопасности. При не правильном подключении газовой плиты существует опасность утечки газа.При подключении газовой плиты:1. Подготовить газовую плиту к установке: аккуратно извлечь из упаковки и проверить на наличие механических повреждений. 2. Демонтировать старую газовую плиту, если имеется.3 .При подключении газовой плиты с электрическим духовым шкафом,следует подвести электричество отдельной линией от щита с автоматами (кабель ПВС3х1,5). При подключении газовой плиты не рекомендуется использовать бытовые розетки, потому что сечение кабеля газовой плиты не соответствует стандартам розеток, так же потребляемая мощность электрических духовых шкафов около 2-4 кВт, что требует отдельного автомата и заземления. 4.Установить газовую плиту на место дальнейшей эксплуатации. 5.Произвести монтаж газового шланга. 6.Проверить всю подключенную систему включая все соединения на предмет утечки газа.(Для этого существует специальный прибор). 7.После подключения газовой плиты следует проверить прибор на работоспособность.Вам необязательно самостоятельно приобретать газовые шланги для подключения встроенной плиты и духового шкафа,у нас всегда найдутся для Вас необходимые материалы, в том числе гибкие шланги сильфонного типа для газа.Работа по подключению газовой варочной панели стоит 1990 рублей, подключение варочной панели и газового духового шкафа- 1990 рублей.

Популярные статьи  Шторы в зал: фото вариантов оформления окон в интерьерах разных стилей

Газовый шланг резиновый.

Самые мягкие из всех типов шлангов — резиновые рукава, армированные текстильной нитью. Они давно завоевали репутацию неприхотливого соединения, и часто встречаются в хозяйстве рачительного домовладельца. Простые монтажные работы, недорогая стоимость, гибкие свойства и функциональность привлекательные качества, которые определяют популярность. На прилавках всегда найдутся в наличии варианты с разной длиной и диаметром.

Резина — один из лучших материалов диэлектриков. Они используются для подачи к бытовым приборам сжиженного газа от газовых баллонов и находят применение на дачах и в частных домах. Этот способ гибкой подводки газа самый простой и дешёвый, но и самый опасный.

Большим минусом является то, что со временем в резине образуются трещины, приводящие к утечке газа. Единственное место, где допустимо применение такого типа гибкой подводки — газовые баллоны в частном секторе. Кроме прочего, изделиям не достает необходимой жесткости.

Не рекомендуется использовать резинотканевые рукава более двух лет, но на практике они эксплуатируются гораздо дольше. Впрочем современные резиновые шланги изготавливаются с включением в состав эластичных компонентов, которые позволяют пользоваться изделием до 5 лет.

Типовая инструкция по подключению

В идеале для установки газовых и газоэлектрических плит лучше пригласить специалиста, но если вы все же настроены провести подключение самостоятельно, то в этом поможет инструкция по установке. Подробно следуя ей и тщательно соблюдая обязательные пункты, вполне реально справиться с этой задачей самому.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Можно ли положить плитку на деревянный пол на кухне

Стандартная последовательность действий такова:

  • Освободить «объект» от упаковочных материалов и всех комплектующих (противень, поддон, рассекатели и т. д.), оставляя только защитную пленку, которую нужно удалить после завершения всех ремонтных работ.
  • Установить плиту на предназначенное место, выдерживая расстояние от стены, прописанное в прилагаемой документации.
  • С помощью уровня и регулировочных ножек производится горизонтальное выравнивание рабочей поверхности.
  • Гибкий шланг подключается к газопроводу. Для этого резьбовое соединение обматывается уплотнителем (лентой ФУМ) и затягивается соответствующим ключом.

Подключение газовой плиты своими руками: инструкция по монтажу

Затем газовый рукав аналогично соединяют с прибором, используя уплотнитель и закручивая контргайку двумя рожковыми ключами. Часто бывает, что резьба на выходе из плиты имеет шаг 3/8′, тогда устанавливается переходник, идущий в комплекте с устройством.

  • Последним пунктом выполняется проверка обоих соединений на герметичность, которая проводится с помощью мыльного раствора. При этом густая пена обильно наносится на места соединений (кистью или рукой) и открывается кран подачи газа на опуске. Если на стыке появились пузыри, кран перекрывается и дефектное соединение переделывается. Если поверхность остается ровной, то утечки газа нет, а значит, новая плита установлена верно.
  • В конце проверяется работоспособность конфорок и духового шкафа.

Подключение газовой плиты своими руками: инструкция по монтажу

Более наглядно понять, как правильно устанавливать газовую плиту самостоятельно, поможет видео.

Способ подключения: шланг или труба

Подключение газовой плиты своими руками: инструкция по монтажуЧто выбрать шланг или трубу?

Установить дома газовую плиту и подключить её к источнику газа можно двумя способами:

  1. Шлангом.
  2. Трубой.

На сегодняшний день чаще подключение выполняют с помощью шланга. При этом к нему предъявляются требования, о которых мы поговорим ниже. Когда вы покупаете шланг, то сразу стоит проверить его прочность, гибкость и попросить у продавца сертификат качества. Всё-таки вы имеете дело с источником повышенности опасности – газом, и рисковать нельзя.

Подключение к центральному газопроводу выполняется напрямую. Вы не строите дополнительные линии или узлы. Если во время проверки такие будет обнаружены, вас попросят сделать переподключение.

Где купить шланг? Сделать это можно только в специальном магазине или в фирменных точках продажи. Продавец должен рассказать о характеристиках, выдать чек, по которому можно изделие поменять. Во время покупки проверьте маркировку, метки должны быть жёлтые. Красный и синий цвета используются для водопроводных шлангов. Они не такие прочные и если их использовать при установке газовой плиты в кухонный гарнитур, сгорят.

 Как пользоваться газовой плитой?Подключение газовой плиты своими руками: инструкция по монтажуШланг для подключения газовой плиты

Купить можно один из трёх шлангов:

Резиновый. Он надёжный, хорошо гнётся и стоит недорого. При этом резиновый шланг не боится высоких температур до 50 градусов. И не подведёт в течение долгого времени

При покупке обратите внимание, что резьба плиты должна соответствовать сечению шланга, который выбираете. Как правило, 1/2

Если будет 3/8, то нужен переходник.

Резиновый с оплёткой. Это улучшенная версия резинового шланга. Оплётка делает его прочнее и сводит вероятность протечки к нулю. Вы можете устанавливать газовую плиту самостоятельно и использовать такой шланг, если техника работает в холод, жару и так далее. Шланг не боится повреждений, ржавчины и влаги.

Сильфоновый. Это гофра из металла и пластика. Она изготавливается таким образом, чтобы быть устойчивой к перепадам давления, легко тянуться и оставаться прочной. Пожалуй, это самый надёжный шланг из всех. А срок службы составляет целых 25 лет. Его цена оправдывает себя.

Отметим, что все три шланга соответствуют требованиям:

  1. Длина. Не больше 1,5 м.
  2. Одинаковая ширина по всей длине. Не расширяется и не сужается на всех участках.
  3. Долговечность.
  4. Отсутствие повреждений и переломов. Нет разрезов, ржавчины, узлов.

Иногда устанавливают новую газовую плиту, используя трубу для соединения. Но этот способ сложнее, чем со шлангом. Труба при этом должна быть медная или стальная, то есть прочная. Но в будущем плиту не получится двигать или переставить в другое место.

Нормативная документация

Сталь

  1. Какому нормативному документу должна соответствовать стальная газопроводная труба?
  1. Каковы требования этого стандарта?

Я выделю ключевые моменты его текста.

Диаметр труб может варьироваться от 6 до 150 мм.

Подключение газовой плиты своими руками: инструкция по монтажу

Разводка газа по квартире выполнена трубой ДУ 15 и ДУ 20.

Выделяют легкие, обыкновенные и усиленные трубы. Они различаются толщиной стенки. Толщина в зависимости от диаметра и типа трубы варьируется от 1,8 до 5,5 мм.

Материал отгружается в прямых отрезках длиной от 4 до 12 метров. При диаметре до 20 мм труба в теории может поставляться в бунтах; на практике я ни разу не сталкивался с такой формой поставки.

Труба может быть как выполненной из черной стали, так и оцинкованной. Цинковое антикоррозийное покрытие многократно увеличивает срок службы газопровода. Достаточно сказать, что я не раз вскрывал собранные из оцинковки стояки отопления в сталинках, и после полувека эксплуатации они состоянием ничем не отличались от новых.

Подключение газовой плиты своими руками: инструкция по монтажу

Цинковое антикоррозийное покрытие делает материал практически вечным.

По требованию заказчика возможна нарезка резьб на концах прямых отрезков диаметром более 10 мм.

Торцы отрезков отрезаются под прямым углом к их продольной оси и зачищаются от заусенцев. Скос торца не должен превышать 2 угловых градусов, размер оставшихся заусенцев — 0,5 мм.

Гидравлические испытания проводятся давлением:

  • 25 кгс/см2 для обыкновенных и легких труб;
  • 32 кгс/см2 — для усиленных.

Все ВГП (водогазопроводные) трубы — электросварные. Они производятся сворачиванием плоской ленты и сваркой шва с последующей калибровкой.

Нержавейка

  1. По какому ГОСТ выпускают гофрированную нержавеющую трубу?

Производители гофрированной нержавейки в документации к ней упоминают ГОСТ за номером 10705-80. Он описывает технические требования к производству прямошовных электросварных труб диаметром 10 — 530 мм.

Инструкция по самостоятельному подключению

Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.

А еще для подключения понадобится подготовить следующие инструменты и купить материалы:

  • ключи: газовый № 1, разводной 22-24;
  • отвертка для затягивания хомута, если требуется;
  • уплотнители (нить локтайт 55, лен, ФУМ – лента);
  • прокладка ½;
  • газовый рукав;
  • шаровой кран 1/2′;
  • кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.

А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.

Популярные статьи  Какая стяжка для пола лучше: мокрая, сухая, полусухая или самовыравнивающаяся

Шаг #1: Демонтаж старой плиты

Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.

Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.

Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки

В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.

Шаг #2: Выполнение замены крана

Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.

Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.

После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.

Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.

С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать

Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.

Шаг #3: Подсоединение гибкого шланга к плите

С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.

Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.

Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем

Если работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.

Плиты с комбинированной газо-электрической варочной поверхностью и электрической духовкой

Плиты с газовым варочным столом, на котором красуется одна электроконфорка (реже — две газовые и две электрические) нужны там, где постоянно отключают то газ, то электричество или, например, при использовании газовых баллонов (а вдруг кончится газ). Радость еще и в том, что такая плита зачастую не требует специального подключения к сети с напряжением больше, чем 220 В: например, если мощность электрической конфорки не превышает 1,5 кВт, а мощность обоих ТЭНов — 2 кВт (у полностью электрической плиты суммарная потребляемая мощность в два-три раза выше), но, конечно, требования к сети надо уточнять для конкретной модели. Как правило, варочные столы таких плит покрыты эмалью, а электроконфорка представляет собой классический, но, увы, устаревший со всех точек зрения «блин», единственное достоинство которого — возможность его легко заменить в случае поломки.

Комбинированная варочная поверхность

Нормативы

Подключение газовой плиты своими руками: инструкция по монтажуНормативы по установке газовой плиты

Газовая служба обязана принимать участие в первичном подключении, переподключении, любом ремонте, установке счётчика и так далее. Даже если вы выполнили всю работу самостоятельно, то обязательно нужно вызвать специалиста, которые проверит соединения, в том числе, нет ли утечки газа, выдаст разрешение на пользование газовой плитой. Также на руки вы получите договор на предоставление услуг по газоснабжению и абонентскую книжку.

Газовые плиты, установленные в квартире, регистрируются службой. И раз в полгода её специалисты приходят к вам, чтобы провести плановый осмотр.

За подключение плиты без уведомления или перенос газовой трубы законодательством предусмотрен штраф. Но если вы подключили плиту, но не пользуетесь, а вызвали мастера для обследования, то санкции к вам применяться не могут. Мастер осмотрит работы, зарегистрирует новую газовую точку и подключение станет законным.

Процедура переноса труб на участке

Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:

  1. разработка и согласование проекта в соответствии с действующими требованиями безопасности;
  2. приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
  3. непосредственный перенос;
  4. проверка качества выполненных работ и ввод системы в эксплуатацию.

Получение согласования

Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

Схема расположения газопровода на участке

Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:

  • самостоятельно с учетом всех норм безопасности;
  • в любой специализированной организации;
  • в региональном отделении газоснабжающей компании.

Стоимость услуг специалистов будет определяться на основании:

  • тарифов выбранной компании;
  • региона;
  • сложности проекта;
  • перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).

Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:

  • копии правоустанавливающих документов на дом и садовый участок;
  • технический паспорт на дом;
  • топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
  • копию гражданского паспорта;
  • проект переноса;
  • согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
  • документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).

Подготовка

Для выполнения работ по переносу потребуются:

  • болгарка;
  • сварочный аппарат;
  • разводной ключ;
  • лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
  • поддерживающие устройства при прокладке надземной магистрали;
  • трубы и соединительные фитинги;
  • запорная арматура, счетчики и иные устройства, предусмотренные проектом;
  • материалы для изоляции резьбовых соединений;
  • гибкие шланги для подключения газовой плиты и иного оборудования;
  • газовое оборудование.

Перепланировка системы газоснабжения

Процесс переноса выполняется в следующем порядке:

  1. отключение газоснабжения;

Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.

  1. демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;

Снятие ненужных труб

  1. продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
  2. установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;

Проведение новой системы газоснабжения

Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.

  1. подключение оборудования.

Проверка и ввод

После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.

Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:

если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;

Признак плохой герметичности соединения

отсутствие пузырей указывает на полную герметичность газоснабжающей системы.

Как производится монтаж газовых труб на фасаде строения, смотрите на видео.

Пробный запуск позволяет определить, выдерживает ли система заявленное давление.

Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.

Схема подключения газовой плиты

Схематически подключение плиты к газу выглядит следующим образом: через кухонное помещение проходит газовый стояк, от которого отходит труба ответвления с краном в конце, присоединяемая к печи. Еще этот кусок называют опуск или отвод.

В старых домах на опусках установлен кран лепесткового вида. Производя переподключение, рекомендуется заменить его на шаровой. Он занимает меньше места и более удобный в использовании

В краник вкручен резинотканевый шланг, через который и производится подача газа. Для старых домов характерна посадка плиты на металлическую трубу. Такой метод нецелесообразно применять, ведь в этом случае расположение прибора будет стационарным.

В отдаленных районах частного сектора, где нет доступа к проложенному магистральному газопроводу, используется газ в баллонах. Для подключения к такому оборудованию допускается исключительно специалист газовой службы.

Виды уплотнителей для газовых систем

Главное пользоваться сертифицированными уплотнителями, чтобы производитель подтвердил качество. Для этого требуйте сертификат. Комбинированный способ уплотнения с применением двух материалов профессионалами не используется.

Подключение газовой плиты своими руками: инструкция по монтажу

Нить Локтейт 55 характеризуется практичностью, надежностью, эластичностью. Этот материал появился в продаже сравнительно недавно. По сути это полимерное волокно, состоящее из комплекса микроволокон. Сейчас продают различные контейнеры, в которых она хранится. Длина также разнится – от 12 до 160 метров. Для подключения плитки достаточно небольшого количества, так как нужно лишь обмотать наружные резьбы соединительных элементов. После скручивания материал заполняет полости, полностью герметизируя узел сборки.

Подключение газовой плиты своими руками: инструкция по монтажу

А отличаются они по следующим признакам:

  1. Марка 1. Имеет смазку, изготовленную на основе вазелиновых компонентов. Отлично подходит для использования в условиях агрессивных сред.
  2. Марка 2. Полоса не промаслена, что позволяет применять уплотнитель в условиях повышенной кислотности.
  3. Марка 3. Имеет краевые фрагменты, как в предыдущих случаях. Применяется в промышленности и в быту.

Летой также обматывают резьбу, которая будет оставаться герметичной. А хранится она в течение 13 лет. Значит, имеет смысл купить ФУМ про запас. Тем более, что этот уплотнитель используется для газовых и водяных систем обеспечения.

Инструкция по самостоятельному подключению

Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.

А еще для подключения понадобится подготовить следующие инструменты и купить материалы:

  • ключи: газовый № 1, разводной 22-24;
  • отвертка для затягивания хомута, если требуется;
  • уплотнители (нить локтайт 55, лен, ФУМ – лента);
  • прокладка ½;
  • газовый рукав;
  • шаровой кран 1/2′;
  • кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.

А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.

Шаг #1: Демонтаж старой плиты

Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.

Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.

Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки

В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.

Шаг #2: Выполнение замены крана

Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.

Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.

После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.

Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.

С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать

Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.

Шаг #3: Подсоединение гибкого шланга к плите

С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.

Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.

Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем

Когда работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
