Как подготовить комнату перед заменой проводки?

Разводка электрики в квартире: схема и монтаж своими руками

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

  • вводной автоматический выключатель номиналом 25 ампер;
  • электрический счетчик (желательно – многотарифный);
  • устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
  • дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
  • автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
  • электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
  • кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

  1. Беспроводная связь.
  2. Мощная бытовая техника.
  3. Видеонаблюдение и системы охраны.
  4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Методы прокладки проводки в квартире

Важно сразу оговориться, что следующие варианты будут актуальны только для строений со стенами из бетона или кирпича. Для домов из дерева они не подойдут, поэтому методики не универсальные

Первый способ будет актуален для тех домов, где на стенах нет даже слоя штукатурки. Тогда проводку можно будет разместить прямо по поверхности стен. Здесь тоже есть два метода, о которых уже упоминалось ранее:

  • Разместить кабели в гофрированных трубах из пластика, если толщина отделки позволит.
  • Проложить кабели просто открытыми при наличии у них двойной или тройной изоляции.

Со вторым способом сталкиваются чаще всего, потому что он подходит для таких случаев, когда:

  • Штукатурка уже нанесена.
  • Её слой не закроет провода и придётся проделывать штробы прямо в стене.

Это более сложный и долгий путь, но чаще всего он оказывается единственным подходящим. Помимо того, что предстоит проделать штробы, провода в них тоже нужно будет тщательно фиксировать – гипсовыми нашлёпками или скобами из пластика.

*(Скобы-дюбели особенно удачны при потолочной проводке)

Чтобы правильно сделать все штробы, лучше сделать разметку по схеме прямо на стене, тогда сложностей точно не возникнет и будет шанс ещё раз всё проверить и что-то подкорректировать.

Теперь нужно определить, как проложить сами кабели. Магистрали от распределительного щита до каждой монтажной коробки можно прокладывать способами, описанными в этой таблице.

Расположение магистрали Особенности
По верхнему краю стены в штробе или гофротрубе Используется чаще всего
По перекрытиям, пока не залиты стяжки на полах (в трубах из пластика) Это самый короткий путь. Здесь, кстати, и штробы не пригодятся, так как когда пол зальют, все провода будут скрыты. Для таких проводок обычно и нужны розетки, вмонтированные в плинтусы. Кстати, сейчас можно приобрести особые комплекты – специальный плинтус с кабель-каналами, розетками, включателями, распределительными коробками и т.д. Правда, он подойдёт не для любой отделки.
По потолку Здесь, скорее всего, придётся делать штробы, однако, расход материалов тоже будет экономичным. Распаечные корорбки тоже можно размещать на потолке, но это едва ли будет удобно, когда потребуется ремонт. Этот метод актуален только тогда, когда предполагается натяжной или подвесной потолок, чтобы скрыть линии.

При самостоятельной прокладке проводки подойдёт только первый вариант, и несмотря на большие преимущества двух других, он не хуже их. Просто потребует к себе больше времени, но раз уж план проложить проводку своими руками дошёл до этапа штроб, самое сложное уже позади.

*(Штробы — это предпоследний этап на пути прокладки проводки)

Подготовительный этап

После получения разрешительных документов приобретаются материалы и заготавливаются инструменты. Качественно поменять проводку в квартире нам поможет наличие:

  • кабеля;
  • розеток;
  • выключателей;
  • автоматов;
  • распределительных коробок;
  • клеммников;
  • подрозетников;
  • гофрированных трубок;
  • изоленты;
  • термопроводящей пасты;
  • алебастра;
  • перфоратора с насадками;
  • болгарки;
  • отверток;
  • плоскогубцев;
  • бокорезов;
  • паяльника;
  • канцелярского ножа;
  • индикатора-фазоуказателя;
  • шпателя;
  • уровня;
  • отбивочного шнура;
  • молотка;
  • зубила.

Распределительные коробки бывают прямоугольными, квадратными и круглыми. Выбор конкретного изделия зависит от количества проходящих проводов и их сечения. Розетки приобретаются в зависимости от нагрузки. Желательно, чтобы все розетки были с заземлением. Что касается выключателей, то на их выбор оказывает влияние дизайн квартиры.

Для работы болгарки и перфоратора необходимо электричество. По этой причине понадобятся удлинитель и розетка на деревянной платформе.

Рисуем схему – осветительная часть

В нашем примере, все люстры и светильники, будут располагаться в центре комнаты. Начнем рисовать, с комнаты,  номер 1 – зал. Координаты расположения светильников, длину и ширину, при наличии точные размеров помещения, можно указать сразу. Для нашего примера, конкретных размеров нет, поэтому выполним все необходимые замеры, во время первого этапа монтажа – разметки.  Для примера, покажу как искать центр комнаты. Сначала, меряем ширину комнаты, полученное значение делим пополам. Например, если ширина получилась 4 метра, делим ее  пополам, 4 : 2  = 2, получается 2 метра.

Рисуем выключатели на схеме, используя условные обозначения. Перед началом монтажа электропроводки, нужно будет указать на схеме, конкретные размеры выключателей, высоту и отступ от края двери.

  1. схема расположения розеток
  2. схема светильников и выключателей
Популярные статьи  Глина для тандыра: особенности вымешивания раствора

Первый этап выполнен. По его итогам, мы имеем первую и основную часть электрической схемы.

Постановка вопроса

Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.

Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.

Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.

Варианты прокладки электропроводки

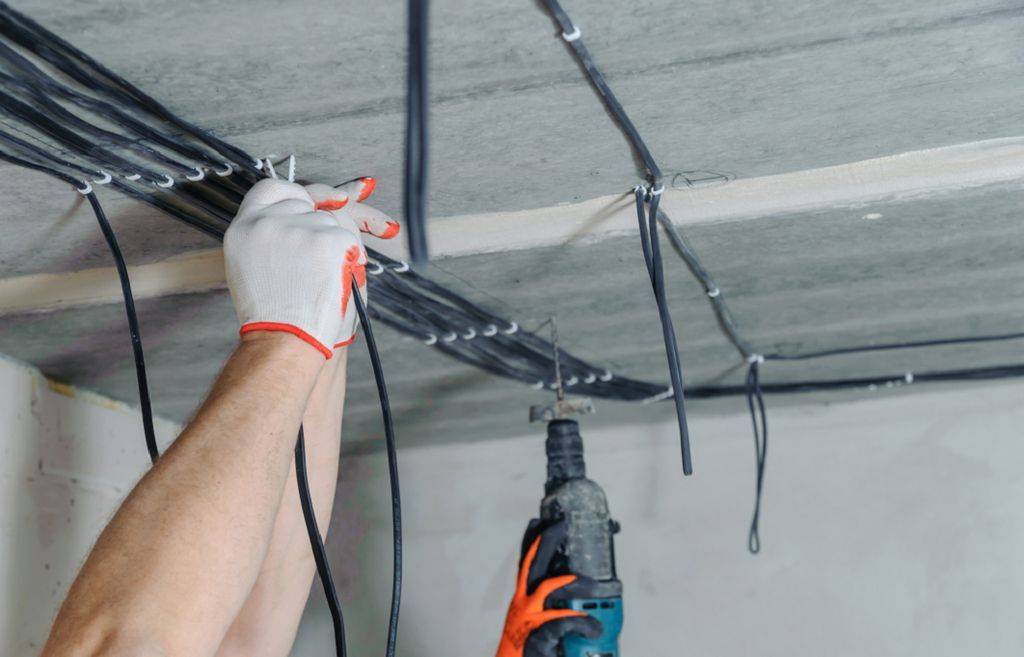

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

  1. электрический счетчик;
  2. устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
  3. силовой, слаботочный, осветительный кабель;
  4. ответвительные коробки;
  5. клеммники (лучше безвинтовые);
  6. розетки и выключатели;
  1. подрозетники;
  2. короба для электропроводки открытого типа;
  3. смесь из алебастра для монтажа кабеля внутри штробы;
  4. клей;
  5. шурупы и саморезы;
  6. плинтуса;
  7. электроизоляционный картон;
  8. жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Последовательность выполнения монтажных работ

Укладку проводки начинают после составления схемы, приобретения кабелей и комплектующих.

Установка контура заземления

Частные дома снабжают элементом, который:

  • защищает пользователя при пробое тока на корпус прибора;
  • обеспечивает безопасность работы устройств, функционирующих во влажной среде;
  • препятствует появлению помех в электросети.

Частные дома снабжают контуром заземления.

Контур устанавливают в грунте, в доме заземление подводят к электрическому щиту. Обязательной защиты требуют:

  • мощная бытовая техника;
  • осветительные приборы в помещениях с высокой влажностью.

Элементы распределительного щита

В этом блоке располагают:

  • общие УЗО и защитные элементы;
  • автоматы отдельных линий;
  • приборы учета;
  • нулевую и заземляющую шину.

Функции жилы в щите определяют по цвету оплетки:

  • синяя — ноль;
  • белая (коричневая или черная) — фаза;
  • желто-зеленая — заземление.

Распределительный щит — устройство для приема и распределения электрической энергии.

Окончательную сборку щита выполняют после укладки проводки.

Монтаж электропроводки открытого и закрытого типа

Электрические сети в новостройке укладывают 2 способами:

  1. Открытым, при котором провода фиксируют на стенах. Преимуществом метода является постоянный доступ к проводке. Открытая укладка сочетается не со всеми интерьерами. Кабель фиксируют скобами, при необходимости накрывают коробом. Отверстия для установки розетки делают буром или перфоратором.
  2. Скрытым, при котором требуется штробление стен. Провода прячут за облицовочным материалом. Такой способ электромонтажа считается более надежным, но трудоемким и сложным для начинающих электриков.

Подробнее о заземлении

Защитное заземление конструктивно представляет собой преднамеренное соединение нетоковедущих частей, рискующих оказаться под напряжением в случае пробоя, с землей. Защитное заземление, которое следует отличать от рабочего заземления, включает следующие элементы:

  • заземлитель – совокупность проводящих частей соединенных между собой. Заземлитель может быть выполнен в виде обычного металлического стержня или группы элементов специальной формы;
  • заземляющий проводник, предназначенный для соединения заземляемых конструкций, цепей или отдельных элементов непосредственно с заземлителем.

Минимальное сопротивление заземляющего проводника обеспечивает протекание тока, в случае пробоя, непосредственно по нему, а не через тело человека, которое обладает большим сопротивлением.

Если постройка многоквартирного дома была выполнена после 1995 года, то здесь вероятнее всего реализована система заземления по схеме TN-S, в которой на протяжении всей цепи нулевой и заземляющий проводники разделены. Заземляющий провод уходит в землю на питающей дом трансформаторной подстанции.

Если же здание построено гораздо раньше, то отдельное заземление, которому раньше не придавали значения, здесь отсутствует. Нулевой проводник объединен с защитным заземлением по схеме TN-C. При пробое нулем станет тот, кто первый прикоснется к электроприбору. Вся надежда на устройства УЗО и автоматы с предохранителями.

Лучшим вариантом станет модернизация общей электропроводки в доме: на главном водно-распределительном щитке устанавливается шина заземления, от которой пробрасывается провод, уходящий в землю и соединяемый с разрядником. После этого остается сделать разводку новых проводов по квартирам щиткам и далее по квартирам, предварительно соединив их с заземляющей шиной.

Какие провода выбрать?

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

  1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
  2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
  3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.
Популярные статьи  Кухонный уголок своими руками

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

  1. Выбор параметров, с которыми будет работать электрическая сеть.
  2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
  3. Выбор схемы подключения, с 1 или несколькими сетями.

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы

Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники

Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

  1. Беспроблемное подключение дополнительных линий при необходимости.
  2. Быстрое проведение монтажа.
  3. Монтаж в любой промежуток времени при ремонте.

Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

  1. Сохранение целостности интерьерного оформления.
  2. Увеличение допусков к номинально разрешённым токам.
  3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

  1. Напряжение электросети.
  2. Номинальный ток.
  3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта — множество.

Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Для них действуют те же требования и правила, что описаны выше.

Электрооборудование в комнатах

Для разработки плана необходимо знать требуемое количество точек подключения и число стационарных потребителей. Единой методики составления плана не существует. Можно воспользоваться только рекомендациями.

Ванная

В ванной постоянно повышенная влажность, что повышает вероятность поражения током. Усугубляют ситуацию мокрый пол и распаренный человек, у которого сопротивление тела ниже в 5 раз. УЗО не успеет сработать так быстро. Как правило, в ванной устанавливают наиболее мощное электрооборудование: бойлер, стиральная машина. В подобных условиях оголенный провод, даже под пластиковой крышкой розетки, опасен для жизни. ПУЭ разрешает монтаж розеток при наличии разделительного трансформатора, но на практике подобное малоэффективно. Монтаж разделительного трансформатора сложен и требует определенных знаний.

По ПТБ необходимо подключить электроприборы в смежном помещении через отверстие в стене. У бойлера потребуется вставить трехжильный шнур с защищающим проводником

Важно понимать, что подобные манипуляции приводят к потери гарантии на вентилятор, но на практике почти 100% полом вентиляторов являются не гарантийными случаями

Можно так же купить удлинитель без шнура на 3 евро гнезда и закрепить в нем трехжильный провод. Три шнура вывести в смежную комнату, установив на их концах евровилки, и уложить в короб. Удлинитель вешают на стену. Бойлер, вентилятор и стиральная машина будут включен постоянно, а сам удлинитель будет включаться по мере необходимости в соседнем помещении. По ПУЭ не запрещено использовать удлинитель в ванной, даже если он уложен в короб.

Туалет

В туалете требуется только одна осветительная ветка. Светильники туалета и ванной можно запитывать последовательно.

Кухня

В кухню должно идти две ветки: для собственных потребностей и для ванной. Если кухня не смежная с кухней, то ветвь пойдет через соседнюю комнату. потребуется провод сечением 4 кв.мм, а также защитная автоматика. Отличия от ванны заключается в наличии 3-ех точек подключения. Постоянно будет работать точечное освещение, кухонный комбайн, посудомоечная машина, электродуховка. Вторая точка пойдет на вентилятор, а в другую включен удлинитель, который будет висеть как в ванной. В него будут включены  кофеварка, тостер и т.д. Холодильник включают в дополнительную группу на другой стене. Розетки основной группы и для ванной лучше расположить под столешницей подальше от раковины. Можно в задней стенки нижнего шкафчика выпилить проем, а в столешницы вырезать отверстия для проводов.

Осветительная ветвь стандартная.

Прихожая

В прихожую идет пара ветвей – для света и розеток. Для длинных коридоров предусматривают ближние бра, которые запитывают от розетки. Потолочный светильник лучше установить в дальней точке.

Детская

ПУЭ требует располагать розетки в детских учреждениях на высоте от 1,8 м. Но в квартире все проще. Если ребенок очень любознателен, то можно использовать защитные диски. Не стоит сильно высоко поднимать розетки, так как ребенок растет, а комната остается за ним.

Жилые комнаты

Для жилых комнат потребуется 2N+1 ветвь (N – количество комнат): на каждую комнату по основной и осветительной. Потребуется дополнительная ветвь, которая будет запитана через стену от дополнительной ветки соседней комнаты.

Высота розеток

Оптимальной высотой считают 25-35 см

Они не привлекают внимание, а пользоваться ими удобно. Исключением является кондиционер, высота розетки для него делается с учетом длины шнура

Популярные статьи  Угловой диван на кухню с эргономичным и стильным дизайном

Регламента на высоту розеток в квартире не существует.

Как провести проводку в квартире: два популярных способа

На сегодняшний день электрики используют два способа прокладки электропроводки в помещении: наружный и внутренний. От выбора нужного варианта зависит вся последующая работа, поэтому необходимо ознакомиться с преимуществами и недостатками каждого из этих методов.

Внутренний способ прокладки электропроводки еще называют скрытым. Он предполагает расположение кабелей и других элементов электросети в специальных каналах (штробах). Для их организации используется перфоратор. Основное преимущество данного варианта прокладки заключается в том, что экономится полезная площадь квартиры. А также смонтированная система не оказывает влияния на внешний вид помещения.

Еще один плюс скрытой прокладки проводки в доме или квартире – отсутствие необходимости в организации защиты кабелей от повреждений механического типа. Расположение проводов внутри стен позволяет увеличить степень допуска по нагрузке и перегрузке системы.

Однако такой метод прокладки кабелей имеет и свои недостатки. В первую очередь стоит отметить, что скрытый способ подразумевает проведение больших объемов работ. Трудоемкость данного варианта приводит к тому, что при самостоятельной прокладке чаще выбирается открытый метод. Неполадки кабелей, проложенных в стенах, сложнее диагностируются. Ремонт отдельных элементов электросети в этом случае является довольно сложным мероприятием.

Открытый тип проводки в специальных коробах

Открытый способ проводки своими руками заключается в протягивании кабелей в плинтусах или монтаже специальных наружных коробов (каналов). Существуют и другие варианты прокладки электросети снаружи стен, однако для частного строительства их использование не является целесообразным.

Основное преимущество наружного способа заключается в относительно простой реализации монтажных задач. А также (в отличие от скрытой сети) открытую систему проще диагностировать, что позволяет с легкостью определить неполадку и устранить ее в кратчайшие сроки. Таким образом, ремонт электрики в квартире упрощается, если она выполнена снаружи стен и других поверхностей.

Этот метод имеет и некоторые минусы. Кабель-каналы, проложенные на поверхности, могут послужить препятствием при установке мебели. Еще одним недостатком такого варианта прокладки проводов являются ограничения на их количество при плинтусном монтаже. Короба занимают полезную площадь квартиры и не всегда смотрятся уместно в интерьере помещений.

Скрытой проводкой называется проводник, проложенный под слоем штукатурки в специальных бороздах – штробах

При открытом монтаже проводки специалисты рекомендуют уделить особое внимание защите кабелей от механических повреждений

А также важно соблюдать правила пожарной безопасности и следить за тем, чтобы каждый провод был снабжен надежной изоляцией

Подготовительные работы

Полная замена старой электропроводки является достаточно сложным процессом, который включает в себя и составление плана прохождения новых проводов. Данный план должен быть согласован с профессиональным электриком, чтобы не возникло сложностей в будущем.

Подготовка к замене электропроводки — наиболее ответственный этап работ. Она включает в себя такие работы:

  1. Определение степени повреждения проводки. Это позволит констатировать факт необходимости ее замены. Специалисты не рекомендуют выполнять замену частично. Чаще всего это только усугубляет проблему, к тому в определенный момент все равно понадобится установка новой электропроводки.
  2. Составление чертежа, на котором должны быть отмечены все электросистемы дома.
  3. Приобретение необходимых материалов, к которым относятся выключатели, коробки, розетки, провода. Все элементы для новой электропроводки должны быть новыми.
  4. Подготовка инструментов для поведения работ. Для работы потребуется болгарка, перфоратор, индикатор, бокорезы, отвертки, уровень, фонарик, монтажный нож, пассатижи, паяльник.

Покупку провода следует проводить только после того, как точно вымерена длина трассы для кабеля. При ее расчете следует учитывать припуски, чтобы провода точно хватило. Дополнительно необходимо запастить и тряпичной изолентой. Замена проводки в доме своими руками — достаточно сложный процесс. Поэтому если уже этап подготовки вызвал сложности, лучше доверить работы профессиональным электрикам.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

https://youtube.com/watch?v=nh5vPcSRA-w

Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм2.
Соответственно для групп на 16А не менее 1,5 мм2. Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
